Датчики плотности и температуры топлива ДПТТ
| Номер в ГРСИ РФ: | 95893-25 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | ОАО "НИИТКД", г.Омск |
Датчик плотности и температуры топлива (далее - ДПТТ) предназначен для непрерывного измерения плотности и температуры топлива в топливном баке и передачи измеряемых параметров на блок индикаторный и при необходимости на ПК с установленным внешнем ПО.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95893-25 | |||||||||
| Действует | по 16.07.2030 | |||||||||
| Наименование | Датчики плотности и температуры топлива | |||||||||
| Модель | ДПТТ | |||||||||
| Приказы |
№1445 от
16.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 640f328c-8634-0a61-ba50-475ff85039fa | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ОАО «НИИТКД», РОССИЯ, 644005, г. Омск, ул. Избышева, д. 3, к. 2
Поверка
| Методика поверки / информация о поверке |
МП 5.2-0364-2024 Государственная система обеспечения единства измерений. Датчики плотности и температуры топлива ДПТТ. Методика поверки
(с 16.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95893-25: Описание типа
2025-95893-25.pdf
Файл устарел
|
Скачать | 2.7 MБ | |
|
95893-25: Методика поверки
МП 5.2-0364-2024
2025-mp95893-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
95893-25: Описание типа
2025-95893-25-1.pdf
|
Скачать | 2.7 MБ | |
|
95893-25: Методика поверки
МП 5.2-0364-2024
2025-mp95893-25-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Датчик плотности и температуры топлива (далее - ДПТТ) предназначен для непрерывного измерения плотности и температуры топлива в топливном баке и передачи измеряемых параметров на блок индикаторный и при необходимости на ПК с установленным внешнем ПО.
Описание
Принцип действия датчиков основан на измерении времени прохождения ультразвукового импульса через исследуемую жидкость, а также её температуры. В устройстве используется массив данных, хранящийся в постоянной памяти, который включает функции зависимости скорости звука от температуры среды и плотности среды от скорости звука. На основе этих данных производится расчёт плотности исследуемой жидкости.
Датчики состоят из нижнего измерительного узла, патрубка с датчиками температуры и оголовка с вычислительной платой. Питание прибора осуществляется через интерфейсный разъем.
Дополнительные температурные датчики, расположенные в патрубке устройства, позволяют корректировать измерения плотности с учётом температурных изменений в объёме жидкости.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на металлическую табличку методом лазерной гравировки.
Общий вид датчиков представлен на рисунке 1.
Место пломбировки от несанкционированного доступа и нанесение знака поверки представлено на рисунке 2.
Место нанесения заводского номера и знака утверждения типа представлены на рисунке 3.

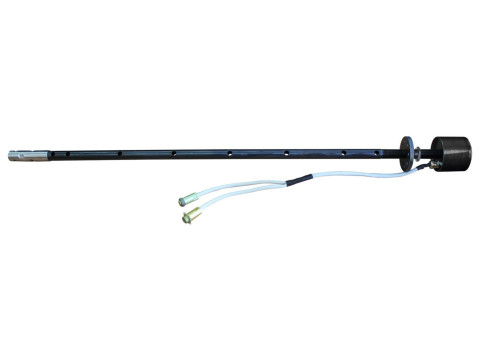

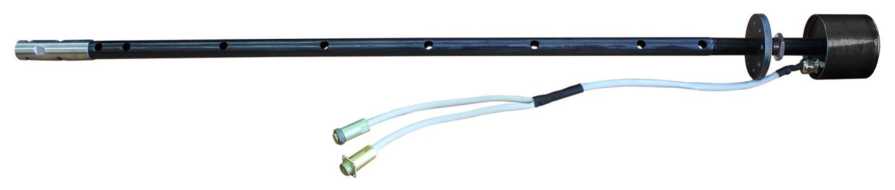

Р и с у н о к 1 - Общий вид средства измерения
Знак поверки
Место нанесения заводского номера

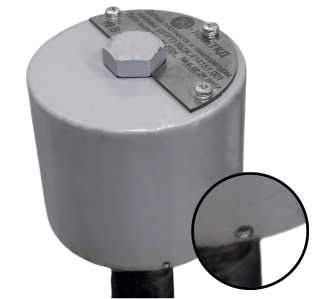

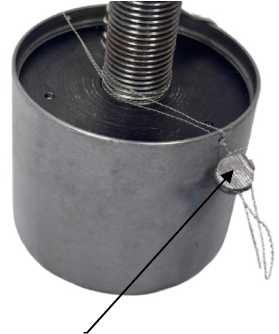

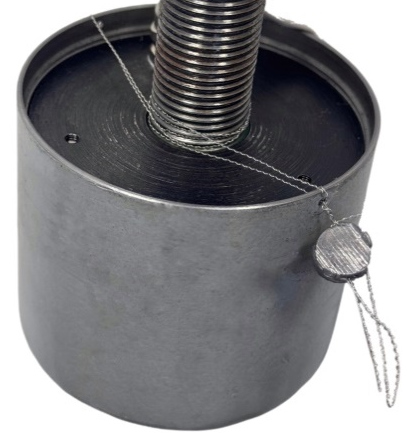

Рисунок 2 - Место пломбировки от несанкционированного доступа и нанесение знака поверки
Место нанесения знака утверждения типа

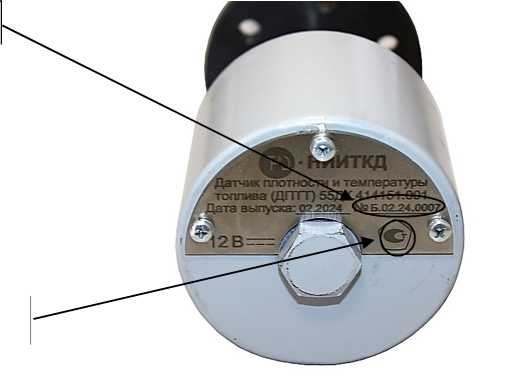

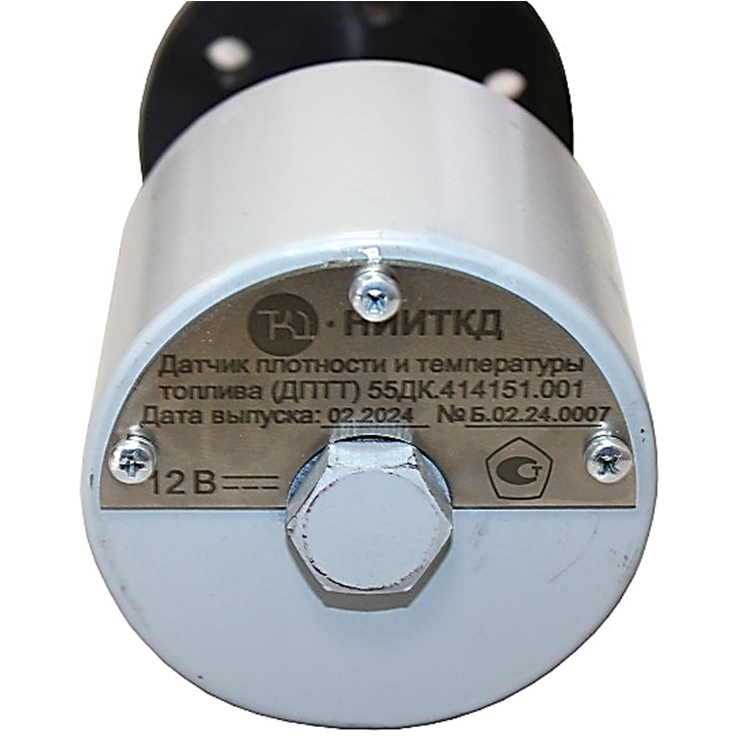

Р и с у н о к 3 - Место нанесения знака утверждения типа и заводского номера
Программное обеспечение
Датчики имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО записано в микроконтроллере датчика и является его неотъемлемой частью. Конструкция датчика исключает возможность несанкционированного доступа к аппаратной части устройства.
Внешнее ПО обеспечивает выполнение следующих функций:
- позволяет провести идентификацию внутреннего ПО датчика (номер версии ПО);
- обеспечивает отображение полученной плотности жидкости и температур в объёме исследуемой среды;
- графический интерфейс внешнего ПО позволяет пользователю выбрать порт подключения, контролировать процесс измерений и получать результаты в удобном формате;
- для связи датчика с внешними системами используется физический интерфейс RS-485.
Предоставляемый пользователю интерфейс внешнего ПО исключает возможность несанкционированного влияния на внутреннее ПО и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DPTT.hex |
|
Номер версии (идентификационный номер) ПО |
5.хх* |
|
Цифровой идентификатор ПО |
0F4F0265 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
* - номер версии метрологически значимой части ПО «ДПТТ» определяет первая цифра | |
Технические характеристики
Т а б л и ц а 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности дизельного топлива, кг/м3 |
от 790 до 880 |
|
Пределы допускаемой основной абсолютной погрешности измерений плотности топлива |
±3,5 |
|
Диапазон измерений температуры дизельного топлива, °С |
от -45 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры дизельного топлива, °С |
±1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Степень защиты по ГОСТ 14254-2015 |
IP54 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Мощность, потребляемая, Вт, не более |
8 |
|
Напряжение питания, В |
от 9 до 15 |
|
Габаритные размеры, мм, не более: - диаметр (оголовка) - высота |
75 1020 |
|
Масса, кг, не более: |
3,5 |
|
Условия эксплуатации: ■ температура окружающего воздуха, °С: ■ относительная влажность воздуха, %, не более ■ атмосферное давление, кПа |
от -60 до +70 80 от 84 до 106,7 |
Т а б л и ц а 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
6 |
Знак утверждения типа
наносится на металлическую табличку методом лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Т а б л и ц а 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик плотности и температуры топлива ДПТТ |
55ДК.414151.001 |
1 шт. |
|
Паспорт |
55ДК.414151.001 ПС |
1 шт. |
Сведения о методах измерений
приведены в разделе 2 «Порядок работы» документа 55ДК.414151.001 ПС «Датчики плотности и температуры топлива ДПТТ. Паспорт».
Нормативные документы
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
55ДК.414151.001 ТУ «Датчики плотности и температуры топлива ДПТТ. Технические условия».
