Твердомеры универсальные Melytec AutoVicky 625
| Номер в ГРСИ РФ: | 95894-25 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | Фирма "Sinowon Innovation Metrology Manufacture Limited", Китай |
Твердомеры универсальные Melytec AutoVicky 625 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса и Бринелля в соответствии с ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95894-25 | ||||||
| Действует | по 16.07.2030 | ||||||
| Наименование | Твердомеры универсальные | ||||||
| Модель | Melytec AutoVicky 625 | ||||||
| Модификации |
Melytec AutoVicky 625C |
||||||
| Приказы |
№1445 от
16.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | df64a89c-6e1f-632e-3a65-e691a36e3d7c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Sinowon Innovation Metrology Manufacture Limited, КИТАЙ, A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, 52080
Поверка
| Методика поверки / информация о поверке |
МП 1600-0303-2025 Государственная система обеспечения единства измерений. Твердомеры универсальные Melytec AutoVicky 625. Методика поверки
(с 16.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95894-25: Описание типа
2025-95894-25.pdf
Файл устарел
|
Скачать | 113.6 КБ | |
|
95894-25: Методика поверки
МП 1600-0303-2025
2025-mp95894-25.pdf
Файл устарел
|
Скачать | 2.1 MБ | |
|
95894-25: Описание типа
2025-95894-25-1.pdf
|
Скачать | 113.6 КБ | |
|
95894-25: Методика поверки
МП 1600-0303-2025
2025-mp95894-25-1.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Твердомеры универсальные Melytec AutoVicky 625 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса и Бринелля в соответствии с ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.
Описание
Принцип действия твердомеров при выполнении измерений по методу Виккерса основан на статическом вдавливании пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка, при измерениях по методу Бринелля заключается в статическом вдавливании шарикового индентора с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарное средство измерений, состоящее из силовой рамы, рабочего столика, механизма приложения нагрузки и измерительного блока. Управление процессом испытаний и вывод результатов измерений осуществляется при помощи персонального компьютера, подключенного к твердомеру.
Твердомеры выпускаются в трех модификациях, одинаковых по принципу действия и отличающихся степенью автоматизации:
Melytec AutoVicky 625А - ручная фокусировка, механический столик;
Melytec AutoVicky 625B - автоматическая фокусировка, механический столик;
Melytec AutoVicky 625С - автоматическая фокусировка, моторизованный столик.
На передней части силовой рамы твердомера с помощью клея наносится товарный знак Melytec
На задней части силовой рамы твердомера с помощью клея наносится маркировочная табличка, содержащая информацию об изготовителе, серийном номере и модификации твердомера. Серийный номер состоит из буквенно-цифрового кода. Информация наносится любым удобным технологическим способом.
Пломбирование твердомера не предусмотрено.
Нанесение знака поверки на корпус твердомера не предусмотрено.

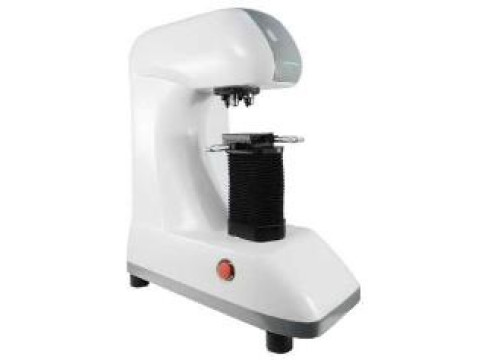

Общий вид твердомеров представлены на рисунке 1.
Место установки маркировочной таблички
Место нанесения товарного знака
Рисунок 1. Общий вид твердомеров универсальных Melytec AutoVicky 625
Программное обеспечение
Управление твердомером осуществляется при помощи персонального компьютера (далее ПК) в состав которого включено программное обеспечение (далее ПО) ATS-300.
ПО предназначено для выбора режима и управления процессом испытаний, а также обработки и вывода результатов измерений. ПО защищено от несанкционированного доступа паролем. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
ATS-300 |
|
Номер версии (идентификационный номер ПО) |
1.0.1.ХХ* |
|
Цифровой идентификатор ПО |
- |
где Х может принимать значения от 1 до 99 и не является метрологический значимой частью.
Технические характеристики
Метрологические и технические характеристики твердомеров представлены в таблицах 2-4.
Таблица 2 - Метрологические характеристики по шкалам Виккерса
|
Обозначение шкалы твёрдости |
Диапазоны измерений чисел твёрдости, HV | ||||
|
св. 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 до 1500 | |
|
Пределы допускаемой абсолютной погрешности твердомера (размах), HV, (±) | |||||
|
HV0,2 |
10,0 |
15,0 |
22,0 |
40,0 |
70,0 |
|
HV0,3 |
10,0 |
15,0 |
22,0 |
40,0 |
70,0 |
|
HV0,5 |
10,0 |
15,0 |
22,0 |
40,0 |
70,0 |
|
HV1 |
8,0 |
15,0 |
25,0 |
50,0 |
75,0 |
|
HV2 |
8,0 |
7,0 |
18,0 |
28,0 |
77,0 |
|
HV5 |
5,0 |
7,0 |
18,0 |
25,5 |
52,0 |
|
HV10 |
6,0 |
7,0 |
18,0 |
25,5 |
45,0 |
|
HV20 |
6,0 |
10,5 |
18,0 |
25,5 |
45,0 |
|
HV30 |
5,0 |
10,5 |
16,5 |
25,5 |
45,0 |
|
HV50 |
5,0 |
10,5 |
16,5 |
25,5 |
45,0 |
Таблица 3 - Метрологические характеристики по шкалам Бринелля
|
Шкала твердости Бринелля |
K= P/ D2 |
Диапазон измерений чисел твердости, H |
ffi(W) | |||||
|
св. 8 до 16 включ. |
св.16 до 32 включ. |
св. 32 до 50 включ. |
св.50 до 75 включ. |
св. 75 до 100 включ. |
св.100 до 125 включ. |
св.125 до 250 включ. | ||
|
Пределы допускаемой абсолютной погрешности твердомера (размах), HB(W) | ||||||||
|
HB(W) 1/1 |
1 |
2,8 |
_ |
_ |
_ |
_ |
_ |
_ |
|
HB(W) 1/10 |
10 |
_ |
_ |
2,8 |
4,2 |
7 |
7 |
10,5 |
|
hb(W) 2,5/15,62 |
2,5 |
2,8 |
2,8 |
2,8 |
_ |
_ |
_ |
_ |
|
HB(W) 2,5/31,25 |
5 |
_ |
2,8 |
2,8 |
4,2 |
7 |
_ |
_ |
|
HB(W) 2,5/62,5 |
10 |
_ |
_ |
2,8 |
4,2 |
7 |
7 |
10,5 |
Таблица 4 - Технические характеристики твердомеров
|
Наименование характеристики |
Значение |
|
Диапазон времени выдержки испытательной нагрузки, с |
от 0 до 180 |
|
Номинальные значения испытательных нагрузок по шкалам Виккерса Н (кгс) |
1,961 (0,200) 2,942 (0,300) 4,903 (0,500) 9,807 (1,000) 19,61 (2,00) 49,03 (5,00) 98,07 (10,00) 196,1 (20,0) 294,2 (30,0) 490,3 (50,0) |
|
Номинальные значения испытательных нагрузок по шкалам Бринелля, Н (кгс) |
9,807 (1) 98,07 (10) 153,2 (15,62) 306,5 (31,25) 613 (62,5) |
|
Габаритные размеры твердомера: - длина, мм, не более - ширина, мм, не более - высота, мм, не более |
800 320 830 |
|
Параметры электрического питания от сети переменного тока, В |
220 ± 22 |
|
Масса твердомера, кг, не более |
70 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +28 до 80 от 84 до 106,7 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +10 до +35 до 85 от 84 до 106,7 |
Знак утверждения типа
наносится типографским способом на маркировочную табличку.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Твердомер универсальный Melytec AutoVicky |
625А или 625В или 625С |
1 шт. |
|
Индентор алмазный |
- |
1 шт. |
|
Индентор 0 1,0 мм* |
стальной/твердосплавный* |
1 шт. |
|
Индентор 0 2,5 мм* |
стальной/твердосплавный* |
1 шт. |
|
ПК с ПО |
- |
1 шт. |
|
Меры твердости* |
- |
1 комп. |
|
Паспорт |
Melytec AutoVicky 625-ПС |
1 экз. |
|
Руководство по эксплуатации |
Melytec AutoVicky 625-РЭ |
1 экз. |
|
*по согласованию с заказчиком | ||
Сведения о методах измерений
Руководство по эксплуатации Melytec AutoVicky 625-РЭ, раздел 8 «Выполнение измерений».
Нормативные документы
Приказ Росстандарта от 14 августа 2024 г. № 1898 «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Виккерса и шкалам Кнупа»;
Приказ Росстандарта от 2 августа 2022 г. № 1895 «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Бринелля»;
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения;
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю.
