Анализаторы углерода и серы KEGUO

Назначение

Анализаторы углерода и серы KEGUO (далее - анализаторы) предназначены для измерений содержания углерода и серы в металлах, сплавах, руде, продуктах переработки и других твердых материалах.

Описание

Принцип действия анализаторов основан на сжигании испытуемого образца в высокочастотной индукционной печи в потоке кислорода и в дальнейшем детектировании газообразных продуктов окисления углерода и серы в форме диоксида углерода (CO2) и диоксида серы (SO2) методом инфракрасной спектрометрии.

Конструктивно анализаторы представляют собой настольные лабораторные приборы, состоящие из системы аналитического узла, электронных весов, компьютера и принтера. Система аналитического узла включает в себя высокочастотную индукционную печь, инфракрасную газопоглощающую ячейку, систему газового тракта и устройство управления.

Навеска анализируемого образца с модификатором (например, флюсом) в керамическом тигле помещается в высокочастотную индукционную печь и сжигается в потоке кислорода. Образовавшиеся в результате сжигания образца газы - диоксид углерода (CO2) и диоксид серы (SO2) - увлекаются током кислорода и проходят через систему фильтров, после чего попадают в систему детектирования. В блоке детектирования продукты сгорания анализируются по изменению поглощения инфракрасного излучения на выделенных длинах волн для диоксида углерода и диоксида серы. Интенсивность поглощения инфракрасного излучения пропорциональна содержанию анализируемых элементов в пробе. Полученная информация передается на персональный компьютер, где производится расчет массовой доли компонента с учетом массы пробы. Весь анализ выполняется автоматически под управлением программного обеспечения.

После каждого анализа проводится автоматическая продувка и очистка печи для подготовки анализатора к следующему измерению.

Анализаторы выпускаются в 3 моделях: HCS-500, HC-500 и HS-500, отличающихся метрологическими и техническими характеристиками. Анализаторы модели HCS-500 имеют два независимых детектора для одновременного определения содержания углерода и серы. Анализаторы моделей HC-500 и HS-500 имеют по одному детектору для определения содержания углерода и серы соответственно.

Корпус анализаторов изготавливается из металлических сплавов и пластика, окрашивается цвета в соответствии с технической документацией производителя.

Маркировочная табличка с серийным номером располагается на передней стенке анализаторов. Серийный номер имеет буквенно-цифровой формат, наносится методом типографской печати. Нанесение знака поверки на анализаторы и пломбирование анализаторов не предусмотрено. Общий вид анализаторов представлен на рисунке 1. Общий вид маркировочной таблички анализаторов с указанием места нанесения серийного номера представлен на рисунке 2.

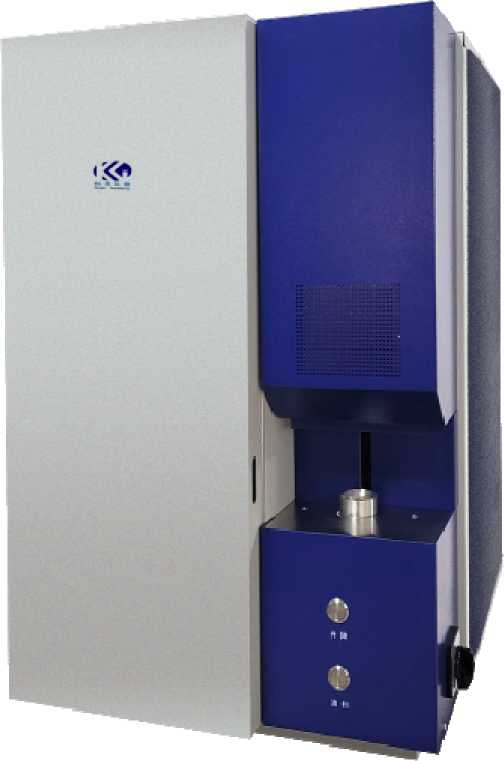

Рисунок 1 - Общий вид анализаторов углерода и серы KEGUO

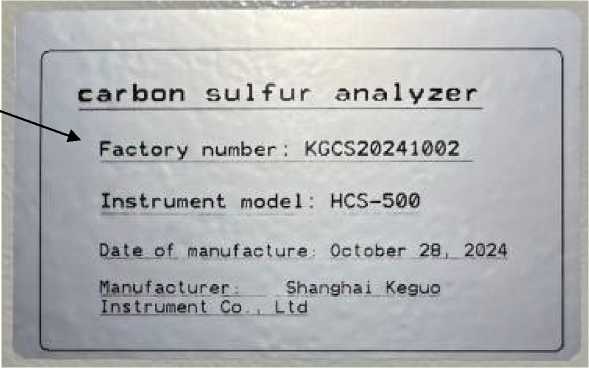

Место нанесения серийного номера

Рисунок 2 - Общий вид маркировочной таблички анализаторов углерода и серы KEGUO

Программное обеспечение

Анализаторы оснащены программным обеспечением (далее - ПО) на внешнем управляющем компьютере, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать сохранять полученные результаты измерения, передавать полученные результаты на принтер. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Анализаторы защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

1) Значение установлено для массовой доли элементов не ниже, чем 0,1 %.

Таблица 3 - Основные технические характеристики

1) Установлен для массы навески 1 г. Возможно расширение верхней точки диапазона до 99,999 % при уменьшении массы навески до 100 мг.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе VI «Принцип анализа и настройка параметров» руководства по эксплуатации.

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;

Техническая документация Shanghai Keguo Instrument Co., Ltd, Китай.
