Прибор СКМ-01
| Номер в ГРСИ РФ: | 95920-25 |
|---|---|
| Производитель / заявитель: | ООО «АэроПромЭнерго», г. Раменское |
Прибор СКМ-01 предназначен для измерений координат цветности прозрачных объектов сложной конфигурации (светофильтров).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95920-25 | ||||||
| Наименование | Прибор | ||||||
| Модель | СКМ-01 | ||||||
| Приказы |
№1455 от
17.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | e91ff5ac-570e-c929-4169-c27a8da1c79d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «АэроПромЭнерго», РОССИЯ, 140104, Московская обл., г. Раменское, ул. Московская, д. 11
Поверка
| Методика поверки / информация о поверке |
МП 012.М4-25 Государственная система обеспечения единства измерений. Прибор СКМ-01. Методика поверки
(с 17.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95920-25: Описание типа
2025-95920-25.pdf
Файл устарел
|
Скачать | 570.9 КБ | |
|
95920-25: Методика поверки
МП 012.М4-25
2025-mp95920-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
95920-25: Описание типа
2025-95920-25-1.pdf
|
Скачать | 570.9 КБ | |
|
95920-25: Методика поверки
МП 012.М4-25
2025-mp95920-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Прибор СКМ-01 предназначен для измерений координат цветности прозрачных объектов сложной конфигурации (светофильтров).
Описание
К настоящему типу средств измерений относится прибор СКМ-01 с заводским номером 001.
Принцип работы прибора СКМ-01 основан на измерении спектральной плотности потока оптического излучения, прошедшего через измеряемый объект, с последующей обработкой результатов измерений.
Конструктивно прибор СКМ-01 состоит из двух блоков: спектроколориметра и персонального компьютера (ПК). Спектроколориметр включает в себя блок питания, микропроцессорный блок управления и передачи информации на ПК, осветитель на основе лампы импульсной ксеноновой, полихроматор на основе дифракционной решётки и линейный CMOS-сенсор. Геометрия освещения/наблюдения при выполнении измерений 0°/0° (0°/180°).
Общий вид прибора СКМ-01 приведен на рисунке 1.
Пломбирование прибора СКМ-01 не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер нанесен методом металлографии на шильдик, расположенный на задней поверхности прибора СКМ-01 (рисунок 2).

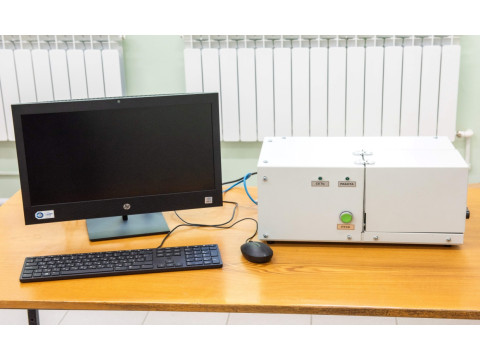

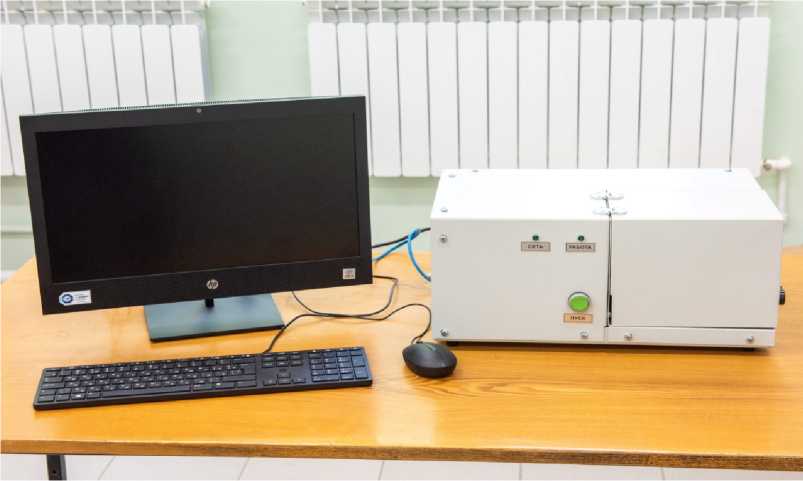

Рисунок 1 - Общий вид прибора СКМ-01

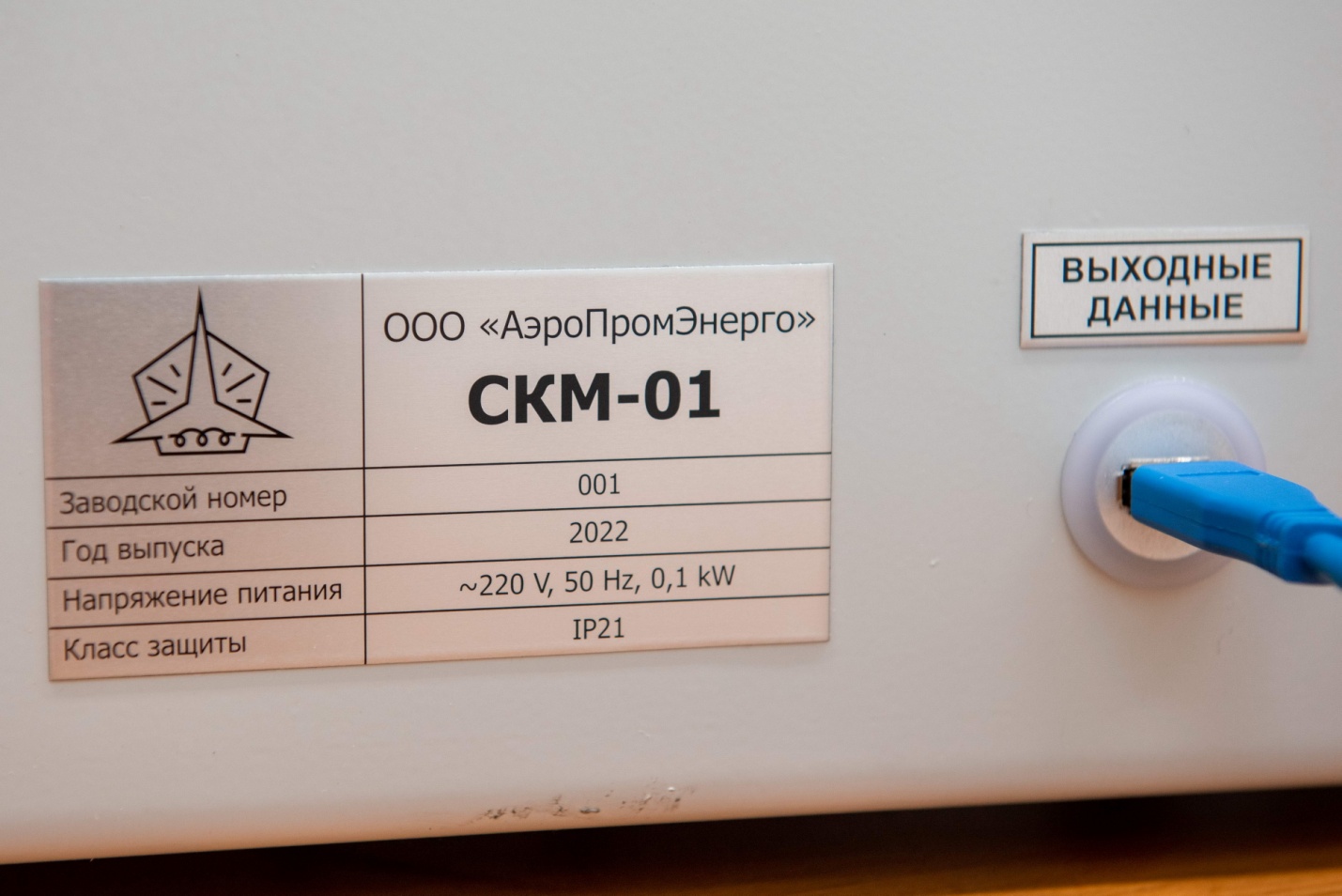

Рисунок 2 - Место нанесения заводского номера прибора СКМ-01
Программное обеспечение
Управление прибором СКМ-01 и обработка результатов измерений осуществляется с помощью программного обеспечения Snix Colorimeter WF (далее — ПО). ПО осуществляет функции сбора, обработки и представления измеряемой информации. ПО установлено на ПК, входящий в состав прибора СКМ-01.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Snix Colorimeter WF |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.0.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики прибора СКМ-01
|
Наименование характеристики |
Значение |
|
Диапазон измерений координат цветности: - х - У |
от 0,004 до 0,734 от 0,005 до 0,834 |
|
Пределы допускаемой абсолютной погрешности измерений координат цветности |
± 0,01 |
Таблица 3 - Основные технические характеристики прибора СКМ-01
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
16 |
|
Габаритные размеры (шхгхв), мм |
500x300x220 |
|
Минимальный размер измеряемого образца (шхгхв), мм |
20x11x100 |
|
Источники света по ОСТ 1 01003-81, К |
2856; 3200 |
|
Напряжение питания, В |
220 ± 22 |
|
Частота сети, Г ц |
50 ± 1 |
|
Потребляемая мощность, Вт, не более |
100 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +35 80 от 84 до 106 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации печатным способом.
Комплектность
Таблица 4 - Комплектность прибора СКМ-01
|
Наименование |
Обозначение |
Количество |
|
Прибор СКМ-01 в составе: |
- | |
|
- СК - спектроколориметр |
- |
1 шт. |
|
- ПК - персональный компьютер |
- |
1 шт. |
|
- кабель питания СК |
- |
1 шт. |
|
Паспорт и руководство по эксплуатации Прибора СКМ-01 |
АПФИ.201219.130 ПС |
1 экз. |
|
Кабель связи СК с ПК (USB кабель типа Am-Bm) |
- |
1 шт. |
|
USB-накопитель с ПО для СКМ-01 |
- |
1 шт. |
|
Лампа импульсная ИСК-25 |
- |
2 шт. |
|
Предохранитель 1,0 А |
- |
2 шт. |
Сведения о методах измерений
приведены в документе АПФИ.201219.130 ПС «Прибор СКМ-01. Паспорт и руководство по эксплуатации», раздел 6 «Порядок работы прибора».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556 «Об утверждении государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности»;
ГОСТ 7721-89 Источники света для измерений цвета. Типы. Технические требования. Маркировка.
