Агрометеостанции автономные Погодавполе T-Meteo Pro
| Номер в ГРСИ РФ: | 95921-25 |
|---|---|
| Категория: | Метеостанции |
| Производитель / заявитель: | ООО «Нотос», г. Таганрог |
Агрометеостанции автономные Погодавполе T-Meteo Pro предназначены для автоматических измерений метеорологических параметров: скорости и направления воздушного потока, температуры воздуха, относительной влажности воздуха, атмосферного давления, количества атмосферных осадков, температуры почвы.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95921-25 | ||||||
| Действует | по 17.07.2030 | ||||||
| Наименование | Агрометеостанции автономные | ||||||
| Модель | Погодавполе T-Meteo Pro | ||||||
| Приказы |
№1455 от
17.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4b4483e3-08b9-3521-0656-f0c5ccaf3ba8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Нотос», РОССИЯ, 347913, Ростовская обл., г. Таганрог, ул. Восточная, д. 10
Поверка
| Методика поверки / информация о поверке |
МП 254-0250-2025 Государственная система обеспечения единства измерений. Агрометеостанции автономные ПогодавполеT-Meteo Pro. Методика поверки
(с 17.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95921-25: Описание типа
2025-95921-25.pdf
Файл устарел
|
Скачать | 253.1 КБ | |
|
95921-25: Методика поверки
МП 254-0250-2025
2025-mp95921-25.pdf
Файл устарел
|
Скачать | 2.7 MБ | |
|
95921-25: Описание типа
2025-95921-25-1.pdf
|
Скачать | 253.1 КБ | |
|
95921-25: Методика поверки
МП 254-0250-2025
2025-mp95921-25-1.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Агрометеостанции автономные Погодавполе T-Meteo Pro предназначены для автоматических измерений метеорологических параметров: скорости и направления воздушного потока, температуры воздуха, относительной влажности воздуха, атмосферного давления, количества атмосферных осадков, температуры почвы.
Описание
Агрометеостанции автономные Погодавполе T-Meteo Pro (далее - станции) построены по модульному принципу. Станции выпускаются в исполнениях: T-Meteo Pro MT 1.х.х., T-Meteo Pro 2.х.х, T-Meteo Pro 3.х.х, T-Meteo Pro 3.х.х «феромонная ловушка», отличающихся количеством измерительных каналов, размером и конфигурацией модулей.
Конструктивно станции в исполнениях T-Meteo Pro 2.х.х, T-Meteo Pro 3.х.х представляют собой кронштейн на котором закреплены телеметрический блок, солнечная панель и осадкомер.
Исполнение станций T-Meteo Pro MT 1.х.х также представляет собой кронштейн, с закрепленными на нем телеметрическим блоком и солнечной панелью, но без измерительных каналов атмосферного давления, скорости и направления воздушного потока, количества атмосферных осадков.
Исполнение T-Meteo Pro 3.х.х «феромонная ловушка» представляет собой корпус, внутри которого размещен телеметрический блок и солнечная панель, закрепленная на кронштейне (в данном исполнении представлена отдельным модулем).
Телеметрический блок представляет собой защитный корпус с внешними разъемами линий связи, внутри которого расположена печатная плата, включающая в себя микропроцессор со встроенным программным обеспечением (ПО), а также, коммуникационный модуль, модуль регистрации и обработки измерительной информации (контроллер), модуль передачи данных, модуль электропитания, линии связи и вспомогательное оборудование.
Модуль коммуникационный включает в себя микросхемы интерфейсов и линии связи с другими компонентами системы.
Модуль регистрации и обработки измерительной информации состоит из первичных измерительных преобразователей метеорологических параметров (датчиков): датчика температуры и относительной влажности воздуха, датчика атмосферного давления, осадкомера челночного типа, датчика температуры почвы, датчика скорости и направления воздушного потока (анемометра). А так же подсистемы хранения этих параметров.
Модуль передачи данных состоит из модема и линий связи, установленных внутри телеметрического блока.
Модуль электропитания состоит из аккумуляторных батарей и контроллеров, обеспечивающих режимы заряда от внешних источников питания, а также защиты и питания всех компонентов и датчиков станции. В качестве внешнего источника питания обычно выступает солнечная панель, но также возможен вариант использования с блоком питания от электросети переменного тока 220В.
Все модули станции крепятся кронштейнами на мачту, подключаются через линии связи к телеметрическому блоку и образовывают единую систему измерения, хранения и передачи метеорологических параметров.
Принцип действия датчиков основан:
- при измерении температуры воздуха - на зависимости электрического сопротивления платины от температуры окружающей среды;
- при измерении относительной влажности воздуха - на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;
- при измерении атмосферного давления - на изменении емкости конденсатора в зависимости от изменения атмосферного давления;
- при измерении количества атмосферных осадков - на регистрации количества электрических импульсов в зависимости от опрокидываний челночного механизма (челночный преобразователь);
- при измерении температуры почвы - на зависимости электрического сопротивления платины от температуры почвы, в которую установлен датчик;
- при измерении скорости воздушного потока - на преобразовании скорости воздушного потока во вращательное движение вала и измерении параметров его вращения;
- при измерении направления воздушного потока - на преобразовании угла поворота флюгарки в электрический сигнал с помощью магнитного регистратора угла поворота.
Комплект и количество измерительных каналов определяется для каждой станции индивидуально и может меняться в зависимости от климатических особенностей места ее размещения, дополнительных потребностей пользователей, возникших в процессе эксплуатации. Количество измерительных каналов (далее - ИК) конкретной станции указывается в ее паспорте.
Перечень первичных измерительных преобразователей станции представлен в таблице 1
Таблица 1 - Перечень первичных измерительных преобразователей станции
|
Измерительный канал |
Первичные измерительные преобразователи |
|
ИК температуры и относительной влажности воздуха |
SHT-30 |
|
ИК атмосферного давления |
BMP-280 |
|
ИК скорости воздушного потока |
MI-SOL A6-WH-SP-WS |
|
ИК направления воздушного потока |
MI-SOL A6-WH-SP-WD |
|
ИК температуры почвы |
DS18B20 |
|
ИК количества атмосферных осадков |
MI-SOL A6-WH5360-TR |
Станции работают круглосуточно, сообщения о метеорологических параметрах передаются непрерывно или по запросу. Электропитание станций может осуществляться от внешнего источника тока или встроенной аккумуляторной батареи и солнечной панели.

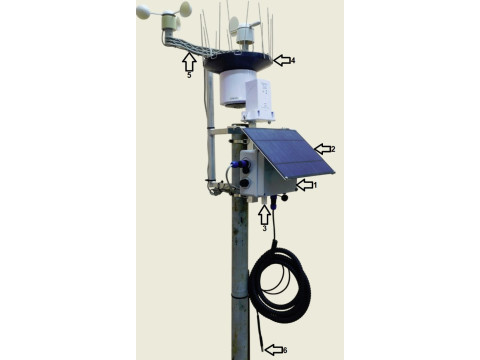

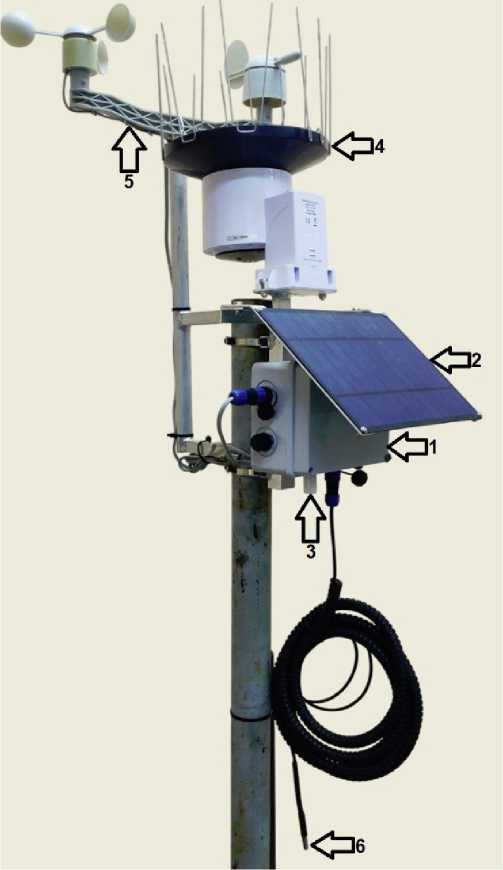

1 - телеметрический блок;
2 - солнечная панель;
3 - датчик температуры, влажности и атмосферного давления SHT-30, BMP-280 (ИК температуры и относительной влажности воздуха, ИК атмосферного давления) (могут быть выполнен в выносном варианте на разъеме и в радиационной защите);
4 - датчик количества осадков MI-SOL A6-WH5360-TR (ИК количества атмосферных осадков);
5 - датчик скорости и направления воздушного потока
MI-SOL A6-WH-SP-WS, MI-SOL A6-WH-SP-WD (ИК скорости воздушного потока, ИК направления воздушного потока);
6 - датчик температуры почвы DS18B20 (ИК температуры почвы).
Рисунок 1 - Общий вид станции и типовая схема расположения оборудования
Нанесение знака поверки непосредственно на станции не предусмотрено. Заводской номер, состоящий из пятнадцати арабских цифр, наносится на корпус солнечной панели с обратной стороны или на корпус телеметрического блока в виде наклейки. Вариант нанесения заводского номера на корпус солнечной панели станции представлен на рисунке 2. Пломбирование корпуса производят круглыми пластиковыми либо бумажными пломбами.

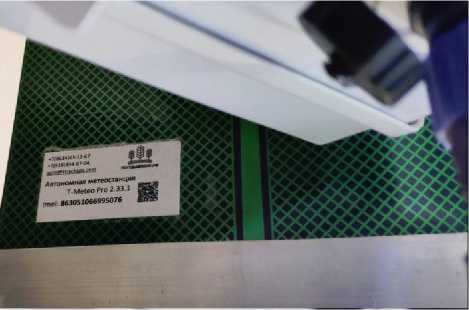

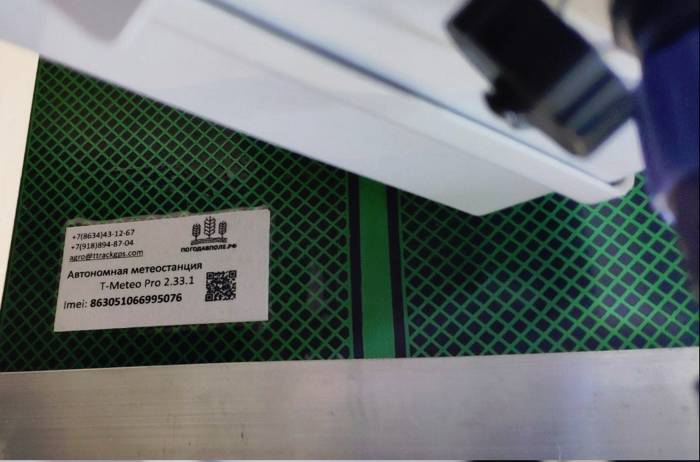

Рисунок 2 - Наклейка с указанием заводского номер
Программное обеспечение
Станции имеют встроенное программное обеспечение firmware (далее - ПО), обеспечивающее прием, обработку, анализ, передачу результатов измерений, архивирование, создание метеорологических сообщений, проверку состояния станций.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
1.XX.XX* |
|
* Обозначение «X» не относится к метрологически значимой части ПО | |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний», в соответствии с рекомендацией Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики средства измерений
|
Таблица 3 - Метрологические ха |
рактеристики | ||
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК скорости воздушного потока |
ПИП MI-SOL A6-WH-SP-WS |
Диапазон измерений, м/с |
от 1,0 до 55,0 |
|
Пределы допускаемой погрешности измерений: - абсолютной в диапазоне св. 1,0 до 5,0 м/с включ., м/с; - относительной в диапазоне св. 5,0 м/с, % |
± 0,5 ± 10 | ||
|
ИК направления воздушного потока |
ПИП MI-SOL A6-WH-SP-WD |
Диапазон измерений |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений |
± 11,5° | ||
|
ИК атмосферного давления |
ПИП BMP-280 |
Диапазон измерений, гПа |
от 600 до 1070 |
|
Пределы допускаемой абсолютной погрешности измерений, гПа |
± 1 | ||
|
ИК температуры воздуха |
ПИП SHT-30 |
Диапазон измерений, oC |
от - 45,0 до + 60,0 |
|
Пределы допускаемой абсолютной погрешности измерений, oC в диапазоне температур от - 45,0 °C до - 30,0 °C; в диапазоне св. - 30,0 °C до + 60,0 °C |
± 0,5 ± 0,4 | ||
|
ИК относительной влажности воздуха |
ПИП SHT-30 |
Диапазон измерений, % |
от 10 до 98 |
|
Пределы допускаемой абсолютной погрешности измерений, %: в диапазоне температур от - 45,0 °C до - 10,0 °C; в диапазоне св. - 10,0 °C до + 60,0 °C |
± 10 ± 5 | ||
|
ИК температуры почвы |
ПИП DS18B20 |
Диапазон измерения температуры, °С |
от - 40,0 до + 50,0 |
|
Пределы допускаемой абсолютной погрешности, °С |
± 0,4 | ||
|
ИК количества атмосферных осадков |
ПИП MI-SOL A6-WH5360-TR |
Диапазон измерений, мм |
от 0,2 до 200,0 |
|
Пределы допускаемой погрешности измерений: - абсолютной в диапазоне от 0,2 до 1,0 мм включ., мм; - относительной в диапазоне св. 1,0 мм, % |
± 0,2 ± 5 | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети постоянного тока, В |
6 |
|
Емкость аккумуляторных батарей, не ниже, А^час |
6 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Интерфейсы связи |
GSM, RS-232, RS-485, Ethernet, LoRaWAN |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
-длина |
500 |
|
-ширина |
230 |
|
-высота |
200 |
|
Масса корпуса, кг, не более |
1,7 |
|
Условия эксплуатации: | |
|
-температура воздуха, °С |
от - 45 до + 65 |
|
-относительная влажность воздуха, % |
до 100 |
Таблица 5 - Показатели надежности
|
Средняя наработка до отказа, ч, не менее |
20000 |
|
Средний срок службы, лет |
7 |
Знак утверждения типа
на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность станций
|
Наименование |
Обозначение |
Количество |
|
Агрометеостанции автономные |
Погодавполе T-Meteo Pro |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.12-001-75747722-2024 |
1 шт. |
|
Паспорт |
ПС 26.51.12-001-75747722-2024 |
1 шт. |
|
* Количество и состав измерительных каналов конкретной станции указывается в паспорте | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа РЭ 26.51.12-001-75747722-2024 «Агрометеостанции автономные Погодавполе T-Meteo Pro. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;
ТУ 26.51.12-001-75747722-2024 «Агрометеостанции автономные Погодавполе T-Meteo Pro. Технические условия».
