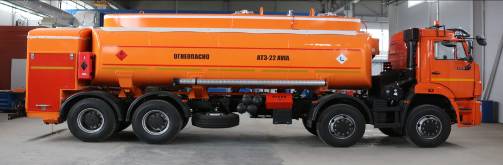

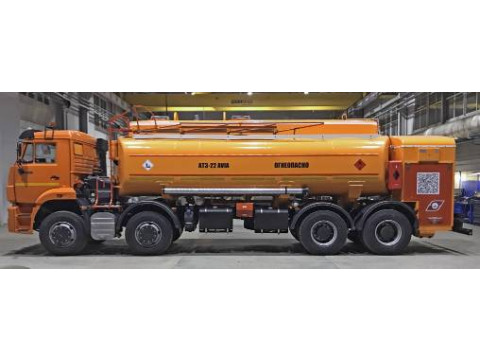

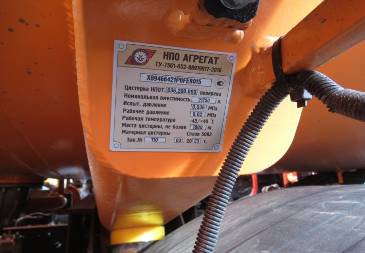

Автотопливозаправщики АТЗ

Назначение

Автотопливозаправщики АТЗ предназначены для измерений объема нефтепродуктов при приеме, кратковременном хранении и заправке воздушных судов, корабельной техники и средств водного транспорта, военной техники и транспортных средств.

Описание

Принцип действия автотопливозаправщиков АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

Автотопливозаправщик АТЗ состоит из цистерны, смонтированной на раме шасси, и технологического оборудования, предназначенного для операций налива-слива нефтепродуктов, которое включает в себя:

- горловину с указателем уровня;

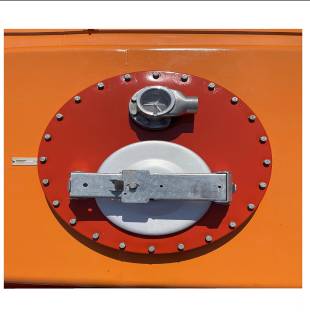

- съемную крышку горловины с заливным люком и дыхательным клапаном;

- клапан донный;

- кран шаровой;

- насос топливный для перекачивания нефтепродуктов;

- фильтр грубой очистки;

- фильтр тонкой очистки (фильтр-водоотделитель);

- специальное технологическое оборудование;

- счетчики жидкости с допускаемой относительной погрешностью ±0.25%:

- счетчик жидкости камерный, лопастного типа -ZC 17-80/80, фирмы «SATAM sas», регистрационный номер - 14368-10 ;

- счетчик жидкости камерный, лопастного типа - МКА 2290, фирмы «Alfons Haar»,

- регистрационный номер - 71647-18;

- счетчик жидкости винтовой - СЖ ППВ 100, фирмы АО «ПРОМПРИБОР»,

- регистрационный номер - 59916 -15.

- барабан рукавный с раздаточным рукавом и оснащенным наконечником нижней заправки или раздаточным пистолетом.

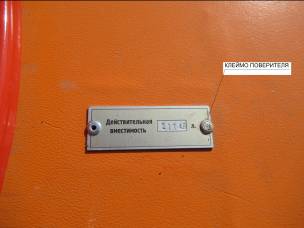

Автотопливозаправщики АТЗ являются транспортной мерой полной вместимости и могут состоять из одной или двух секций. Цистерна является самонесущей сварной конструкцией и представляет собой оболочку из листового проката чемоданообразного поперечного сечения, торцы которой закрыты днищами. Для придания жесткости и с целью большей безопасности при эксплуатации цистерна имеет поперечные перегородки (волнорезы). Цистерна автотопливозаправщика АТЗ оснащена системой контроля предельного уровня ее наполнения нефтепродуктами под технологию верхнего и нижнего налива. На крышке горловины смонтированы дыхательный клапан, смотровой люк, патрубок для отвода паров нефтепродуктов. К внутренней стенке обечайки горловины приварен указатель уровня налива, указывающий максимально допустимый верхний уровень налива, который предназначен для визуального контроля наполнения цистерны нефтепродуктом до номинального объёма. К горизонтальной полке указателя уровня налива, заподлицо с краем полки, прикреплена с помощью заклепок накладная алюминиевая пластина.

Автотопливозаправщики АТЗ имеют модификации, типы: -

АТЗ-22-1, АТЗ-20-1, АТЗ-20-2, которые отличаются номинальной вместимостью, габаритными размерами и количеством секций.

Полное обозначение автотопливозаправщиков АТЗ:

AT3-VV-N-Q-K-B-YYYYY-XXXX, где

АТЗ - автотопливозаправщик (топливозаправщик);

VV - номинальная вместимость цистерны, м3;

N - количество изолированных секций цистерны, шт;
