Весы электронные неавтоматического действия PR224

Назначение

Весы электронные неавтоматического действия PR224 (далее - весы) предназначены для статического измерения массы груза.

Описание

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой сигнал. Результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из весоизмерительного устройства с системой электромагнитной компенсации и электронного блока, в состав которого входят устройства установки нуля и выборки массы тары. Конструкция весов предусматривает возможность взвешивания под весами с помощью специального крюка, вмонтированного в весы. Весы оснащены ветрозащитной витриной.

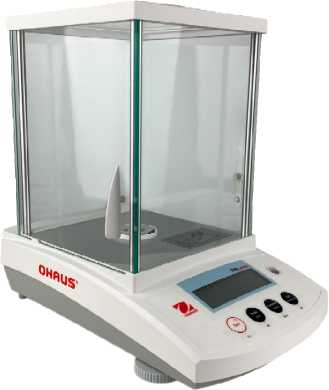

Общий вид весов показан на рисунке 1.

Рисунок 1 - Общий вид весов PR224

Питание весов осуществляется через адаптер сетевого питания. Весы оснащены последовательным интерфейсом передачи данных RS232C для подключения к периферийным устройствам.

Весы снабжены следующими устройствами и функциями:

- устройство установки по уровню;

- устройство первоначальной установки нуля;

- устройство слежения за нулем;

- устройство тарирования (выборки массы тары);

- полуавтоматическое устройство установки нуля.

Весы реализуют следующие функции:

- переключение единиц измерения массы;

- подсчет количества штук (деталей), имеющих примерно одну и ту же массу;

- вычисление процентных соотношений.

Весы оснащены устройством автоматической калибровки встроенным грузом (InCal) и устройством калибровки с помощью внешних гирь (ExCal).

Маркировочная табличка весов изготавливается из полимерной пленки, крепится клеевым способом на нижней поверхности весов.

Маркировочная табличка содержит следующую информацию:

- наименование фирмы-изготовителя;

- страна изготовитель;

- обозначение весов;

- класс точности;

- максимальная нагрузка (Мах);

- минимальная нагрузка (Min);

- поверочный интервал (е);

- действительная цена деления (d);

- диапазон рабочих температур;

- знак утверждения типа;

- серийный номер весов.

Надписи, знаки и изображения на табличке выполнены типографским способом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Серийный номер имеет буквенно-цифровой формат.

Model. PR224 Max 220g Min 0.01 g                 Made in China

S/N:C429431171 d = 0.0001 g e = 0.001 g          \Ct/

Power Input: 12V z=0.5A t = + 10... + 30 °C             V---J

«OHAUS INSTRUMENTS (CHANGZHOU) CO., LTD», China

Add: 1-2F, 22Block, 538 West Hehai Road, Xinbei District, ChangZhou, JiangSu Province, PRC, 213125, China

Рисунок 2 - Общий вид маркировочной таблички

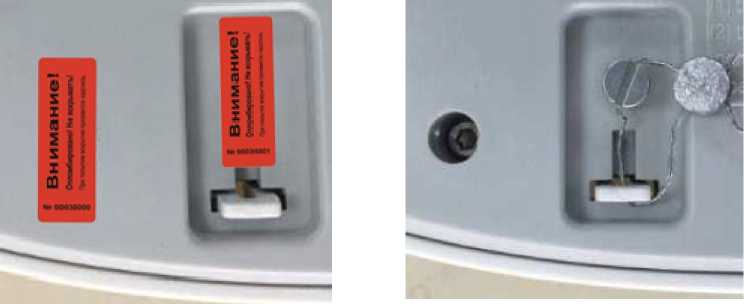

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается установкой защитной пломбы, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс без нарушения защитной пломбы. Установка свинцовой пломбы либо пломбы-наклейки выполняется на основание весов в местах, указанных на рисунке 3.

Пломба-наклейка                Проволочная пломба

Рисунок 3 - Схема пломбировки весов от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов в сеть.

Весы имеют карту памяти на основной плате, расположенной в корпусе весов. Метрологически значимое ПО загружается в карту памяти посредством компьютера с использованием специальной программы-загрузчика. Изменение ПО невозможно без применения специализированного оборудования производителя. Дополнительно для защиты законодательно контролируемых параметров служит административный пароль.

Таблица 1 - Идентификационные данные ПО

Уровень защищённости встроенного ПО весов соответствует высокому уровню по Р 50.2.077-2014.

Технические характеристики

Значения минимальной (Min) и максимальной (Мах) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалов взвешивания, пределов допускаемой погрешности при первичной поверке (mpe) и класс точности в соответствии с ГОСТ OIML R 76-1-2011 приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится типографским способом на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в эксплуатационном документе «Весы электронные неавтоматического действия PR224. Руководство по эксплуатации», раздел 3 «Порядок работы» и раздел 4 «Режимы».

Нормативные документы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерения массы»;

Стандарт предприятия фирмы «OHAUS INSTRUMENTS (CHANGZHOU) CO., LTD»,

Китай.
