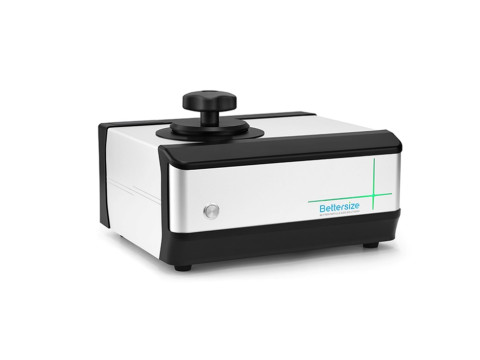

Пикнометры газовые BetterPyc 380
| Номер в ГРСИ РФ: | 95931-25 |
|---|---|
| Категория: | Пикнометры |
| Производитель / заявитель: | Фирма "Bettersize Instruments Ltd.", Китай |
Пикнометры газовые BetterPyc 380 (далее - пикнометры) предназначены для измерений объема и плотности твердых, пористых, сыпучих и гелеобразных материалов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95931-25 | ||||||
| Действует | по 21.07.2030 | ||||||
| Наименование | Пикнометры газовые | ||||||
| Модель | BetterPyc 380 | ||||||
| Приказы |
№1474 от
21.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | fde2a340-b8c8-0ef7-72c3-62066f3c5b18 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Dandong Bettersize Instruments Ltd., КИТАЙ, No. 9, Ganquan Road, Jinquan Industrial Park, Dandong, Liaoning
Поверка
| Методика поверки / информация о поверке |
МП 35-251-2024 Государственная система обеспечения единства измерений. Пикнометры газовые BetterРус 380. Методика поверки
(с 21.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95931-25: Описание типа
2025-95931-25.pdf
Файл устарел
|
Скачать | 185.5 КБ | |
|
95931-25: Методика поверки
МП 35-251-2024
2025-mp95931-25.pdf
Файл устарел
|
Скачать | 2.4 MБ | |
|
95931-25: Описание типа
2025-95931-25-1.pdf
|
Скачать | 185.5 КБ | |
|
95931-25: Методика поверки
МП 35-251-2024
2025-mp95931-25-1.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Пикнометры газовые BetterPyc 380 (далее - пикнометры) предназначены для измерений объема и плотности твердых, пористых, сыпучих и гелеобразных материалов.
Описание
Принцип действия пикнометров основан на вытеснении инертного газа анализируемым образцом из измерительной камеры. По изменению показаний датчика давления при открытии камеры сравнения оценивается объем вытесненного газа, равный объему анализируемого образца, введенного в измерительную камеру. На основе данных об измерении объема и массы образца производится расчет плотности образца. В качестве вытесняемых газов используются инертные газы, например гелий, азот или другие некорродирующие газы.
Конструктивно пикнометры представляют собой настольный прибор, состоящий из электронного блока управления и измерительного блока, включающего эталонную камеру известного объема, измерительную камеру, в которую с помощью держателей помещаются измерительные стаканы для образцов (номинальные объемы стаканов 10, 35 и 100 см3), систему продувки и заполнения инертным газом, снабженную датчиком давления, клапанами и вакуумным насосом. Также пикнометры оснащаются отдельно стоящим рециркуляционным водяным термостатом, обеспечивающим термостатирование измерительного блока пикнометра. Для осуществления калибровки пикнометров используются калибровочные сферы, представляющие собой сферы из карбида вольфрама с известным значением объема.
Корпус пикнометров изготовлен из металла и пластмассы, окрашен в цвета, которые определяет изготовитель.
Каждый экземпляр пикнометра имеет серийный номер, расположенный на задней панели пикнометра. Серийный номер имеет буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид пикнометров представлен на рисунке 1. Место нанесения серийного номера на пикнометры представлено на рисунке 2.

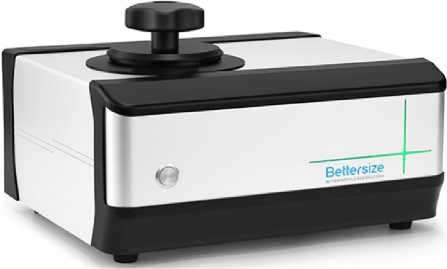

Рисунок 1 - Общий вид пикнометров газовых BetterPyc 380
Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на пикнометры газовые BetterPyc 380
Пломбирование пикнометров не предусмотрено. Конструкция пикнометров обеспечивает ограничение доступа к частям пикнометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Пикнометры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EasyPyc |
|
Номер версии (идентификационный номер) ПО |
V 3.X* |
|
Цифровой идентификатор ПО |
- |
|
*«Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | |
Влияние программного обеспечения на метрологические характеристики пикнометров
учтено при нормировании характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений объема, см3 |
10; 35; 100 |
|
Пределы допускаемой абсолютной погрешности измерений объема, см3: - для измерительного стакана 10 см3 - для измерительного стакана 35 см3 - для измерительного стакана 100 см3 |
±0,025 ±0,05 ±0,10 |
|
Верхний предел измерений плотности, г/см3 |
22,5 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, г/см3 |
+p.f^V. .!_ Y V V m ) |
|
1) р - измеренное значение плотности пробы, г/см3; AV - абсолютная погрешность измерений объема, см3; V - измеренный объем пробы, см3; Лm - абсолютная погрешность измерений массы, г; m - масса пробы, г. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный объем измерительных стаканов, см3 |
10; 35; 100 |
|
Дискретность результатов измерений объема, см3 |
0,0001 |
|
Дискретность результатов измерений плотности, см3/г |
0,0001 |
|
Номинальный объем калибровочных сфер, см3 |
3,2; 16,8; 51,0 |
|
Используемые газы |
Г елий, азот или другие некорродирующие газы |
|
Диапазон температуры, устанавливаемой в измерительной камере, °С |
от 10 до 65 |
|
Габаритные размеры пикнометра, мм, не более: - высота - ширина - длина |
230 310 350 |
|
Габаритные размеры жидкостного термостата, мм, не более: - высота - ширина - длина |
510 425 230 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
220±22 50 |
|
Масса пикнометра, кг, не более |
11 |
|
Масса жидкостного термостата, кг, не более |
25 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +18 до +25 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пикнометр газовый |
BetterPyc 380 |
1 шт. |
|
Регулятор газовый |
_ |
1 шт. |
|
Калибровочная сфера номинальным объемом 3,2 см3 |
_ |
2 шт. |
|
Калибровочная сфера номинальным объемом 16,8 см3 |
_ |
1 шт. |
|
Калибровочная сфера номинальным объемом 51,0 см3 |
_ |
1 шт. |
|
Измерительный стакан объемом 100 см3 |
_ |
1 шт. |
|
Измерительный стакан объемом 3 5 см3 |
_ |
1 шт. |
|
Держатель стакана объемом 35 см3 |
_ |
1 шт. |
|
Измерительный стакан объемом 10 см3 |
- |
1 шт. |
|
Держатель стакана объемом 10 см3 |
- |
1 шт. |
|
Термостат жидкостный |
- |
1 шт. |
|
Программное обеспечение |
EasyPyc |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «Руководство по эксплуатации. BetterPyc 380. Газовый пикнометр», раздел 3.2 «Принцип работы».
Применение пикнометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Техническая документация изготовителя фирмы «Dandong Bettersize Instruments Ltd.», Китай.
