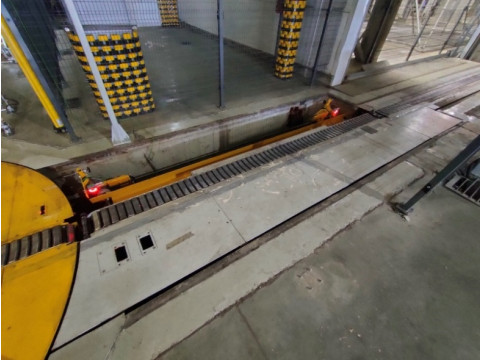

Весы неавтоматического действия SICMA R-20001А
| Номер в ГРСИ РФ: | 95932-25 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Филиал ОАО "Группа "Илим" в г.Усть-Илимске, г.Усть-Илимск |
|
95932-25: Описание типа
2025-95932-25-1.pdf
|
Скачать | 404.5 КБ |
Весы неавтоматического действия SICMA R-20001A (далее - весы) предназначены для измерения массы грузов в статическом режиме.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95932-25 | ||||||
| Наименование | Весы неавтоматического действия | ||||||
| Модель | SICMA R-20001А | ||||||
| Приказы |
№1474 от
21.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 46f8a414-800f-69a4-23f2-1658874badad | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Филиал АО «Группа «Илим» в г. Усть-Илимске, РОССИЯ, Иркутская обл., г.о. город Усть-Илимск, г. Усть-Илимск, тер промплощадка УИ ЛПК, зд. 020102/725
Поверка
| Методика поверки / информация о поверке |
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
(с 21.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95932-25: Описание типа
2025-95932-25.pdf
Файл устарел
|
Скачать | 404.5 КБ | |
|
95932-25: Описание типа
2025-95932-25-1.pdf
|
Скачать | 404.5 КБ |
Описание типа
Назначение
Весы неавтоматического действия SICMA R-20001A (далее - весы) предназначены для измерения массы грузов в статическом режиме.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический аналоговый сигнал, изменяющийся пропорционально массе груза. Аналоговые электрические сигналы с датчиков суммируются и поступают в блок терминала, где преобразуются в цифровой код. Значение массы груза отображается на цифровом табло терминала.
К весам данного типа относятся весы SICMA R-20001A зав. №01.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), представляющего собой грузоприемную раму с цепным транспортером, которая опирается на четыре датчика весоизмерительных тензорезисторных 0745A производства «Mettler-Toledo GmbH», Швейцария, терминала IND570 производства «Mettler-Toledo GmbH», Швейцария, сборной соединительной коробки и кабелей линий связи датчиков с терминалом.

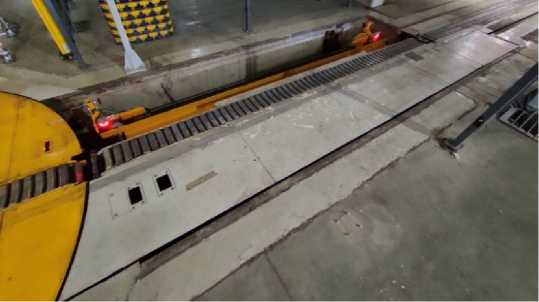

Общий вид ГПУ весов представлен на рисунке 1.
Рисунок 1 - Общий вид ГПУ весов

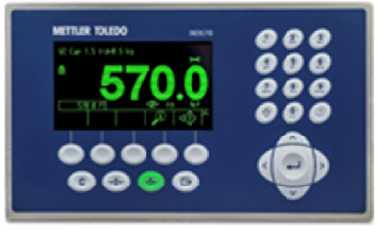

Общий вид и схема пломбировки от несанкционированного доступа терминала IND570 представлены на рисунке 2.
Рисунок 2 - Общий вид и схема пломбировки терминала от несанкционированного доступа
Место нанесения знака поверки
Маркировочная табличка, выполненная методом лазерной гравировки, расположенная на ГПУ, содержит следующую информацию:
- обозначение весов;
- класс точности;
- знак утверждения типа;
- значение максимальной нагрузки (Max1/Max2);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (d/d);
- действительной цены деления (d1/d2);
- заводской номер и год выпуска;
- наименование предприятия-изготовителя.
Программное обеспечение
Программное обеспечение (ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который вызывается из меню системы управления и отображается на индикаторе терминала.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается пломбой или пломбой в виде разрушаемой наклейки, наносимой на крышку коробки терминала, предотвращающей доступ к переключателю юстировки.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ * - |
|
Номер версии (идентификационный номер ПО) |
2.01.0008 |
|
Цифровой идентификатор ПО |
_ * - |
|
*- данные не доступны, так как ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Уровень защиты встроенного ПО весового терминала в соответствии с Р 50.2.077-2014 -
«Высокий».
Технические характеристики
Значения максимальной нагрузки Мах (Maxi), минимальной нагрузки Min (Mini), действительной цены деления d (di), поверочного интервала е (ei), интервалов нагрузки (m), пределов допускаемой абсолютной погрешности при первичной поверке (mpe) и число поверочных интервалов n (ni), где i - индекс поддиапазона двухинтервальных весов, приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности весов по ГОСТ OIML R 76-1-2011 |
Ш (средний) |
|
Количество интервалов взвешивания |
2 |
|
Максимальная нагрузка (Maxi), кг |
3000 |
|
Максимальная нагрузка (Max?), кг |
4400 |
|
Минимальная нагрузка (Min), кг |
20 |
|
Поверочный интервал весов (е1/е2), кг |
1/2 |
|
Действительная цена деления (d1/d?), кг |
1/2 |
|
Число поверочных интервалов (rn/n?) |
3000/2200 |
|
Пределы допускаемой абсолютной погрешности для нагрузки m, кг | |
|
0,02<m< 500 |
±0,5 |
|
500<m<2000 |
±1,0 |
|
2000<m<3000 |
±1,5 |
|
3000<m<4000 |
±2,0 |
|
4000<m<4400 |
±3,0 |
|
Пределы допускаемой погрешности устройства установки на нуль, кг |
±0,25 |
Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Таблица 3 - Технические характеристики
|
Диапазон рабочих температур, °С |
от -10 до + 40 |
|
Потребляемая мощность, В^А, не более |
60 |
|
Параметры электрического питания весов от сети переменного тока: - напряжение, В |
от 187 до 242 |
|
Габаритные размеры ГПУ весов, мм, не более | |
|
- длина |
4200 |
|
- ширина |
1500 |
|
- высота |
1200 |
|
Масса ГПУ весов, кг, не более |
2250 |
Знак утверждения типа
наносится методом лазерной гравировки на маркировочную табличку и типографским способом на титульный лист эксплуатационной документации.
Комплектность
Таблица 4 - Комплектность весов
|
Наименование |
Обозначение |
Количество |
|
Весы в сборе: |
SICMA R-20001A |
1 комплект |
|
Грузоприемная платформа |
- |
1 шт. |
|
Датчики весоизмерительные тензорезисторные |
0745A |
4 шт |
|
Терминал |
IND570 |
1 шт |
|
Соединительная коробка с комплектом кабелей |
- |
1 шт |
|
Руководство по эксплуатации |
SICMA R-20001A^ |
1 экз. |
Сведения о методах измерений
приведены в документе «Весы неавтоматического действия SICMA R-20001A. Руководство по эксплуатации. SICMA R-20001А.РЭ», раздел 7 «Подготовка весов к работе и работа с весами».
Нормативные документы
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622.
