Приборы для валидации термовакуумных систем X-VAL
| Номер в ГРСИ РФ: | 95933-25 |
|---|---|
| Производитель / заявитель: | ООО «ИКС-ТЕХ», г. Москва |
Приборы для валидации термовакуумных систем X-VAL (далее - приборы) предназначены для измерений входных аналоговых сигналов в виде электрического сопротивления, силы и напряжения постоянного тока и преобразований в цифровой сигнал температуры и давления, а также для контроля, регистрации, хранения и отображения полученных данных.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95933-25 | ||||||
| Действует | по 21.07.2030 | ||||||
| Наименование | Приборы для валидации термовакуумных систем | ||||||
| Модель | X-VAL | ||||||
| Приказы |
№1474 от
21.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 62db8dfe-eb14-31d8-2a6b-ffe08f618440 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ИКС-ТЕХ», РОССИЯ, 109044, г. Москва, Крутицкий Вал, д. 14
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0044-2024 МП Государственная система обеспечения единства измерений. Приборы для валидации термовакуумных систем X-VAL. Методика поверки
(с 21.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95933-25: Описание типа
2025-95933-25.pdf
Файл устарел
|
Скачать | 621.1 КБ | |
|
95933-25: Методика поверки
РВНЕ.0044-2024 МП
2025-mp95933-25.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
95933-25: Описание типа
2025-95933-25-1.pdf
|
Скачать | 621.1 КБ | |
|
95933-25: Методика поверки
РВНЕ.0044-2024 МП
2025-mp95933-25-1.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Приборы для валидации термовакуумных систем X-VAL (далее - приборы) предназначены для измерений входных аналоговых сигналов в виде электрического сопротивления, силы и напряжения постоянного тока и преобразований в цифровой сигнал температуры и давления, а также для контроля, регистрации, хранения и отображения полученных данных.
Описание
Принцип действия приборов основан на преобразовании входных аналоговых сигналов электрического сопротивления, силы и напряжения постоянного тока в выходной цифровой сигнал.
Конструктивно приборы состоят из герметичного корпуса из анодированного алюминия, четырёх модулей аналогового ввода и сенсорного экрана.
Серийный номер наносится на маркировочную наклейку типографским методом или методом лазерной гравировки в виде буквенно-цифрового кода на заднюю панель корпуса прибора.
Общий вид приборов с указанием места нанесения знака утверждения типа и места нанесения серийного номера представлен на рисунке 1. Места нанесения знака утверждения типа и серийного номера могут отличаться от указанных и ограничиваются корпусом приборов. Нанесение знака поверки на приборы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) приборов не предусмотрено.
Цветовая гамма и внешний вид корпуса приборов могут быть изменены по решению изготовителя в одностороннем порядке.

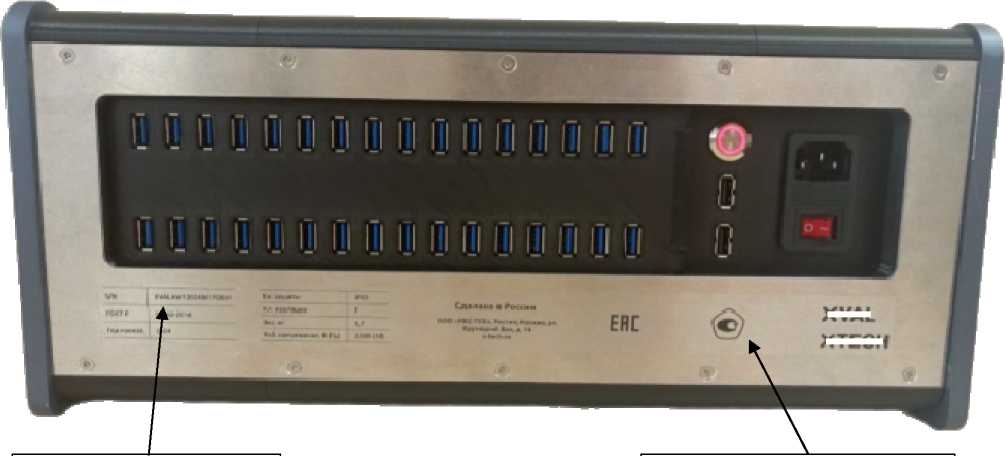

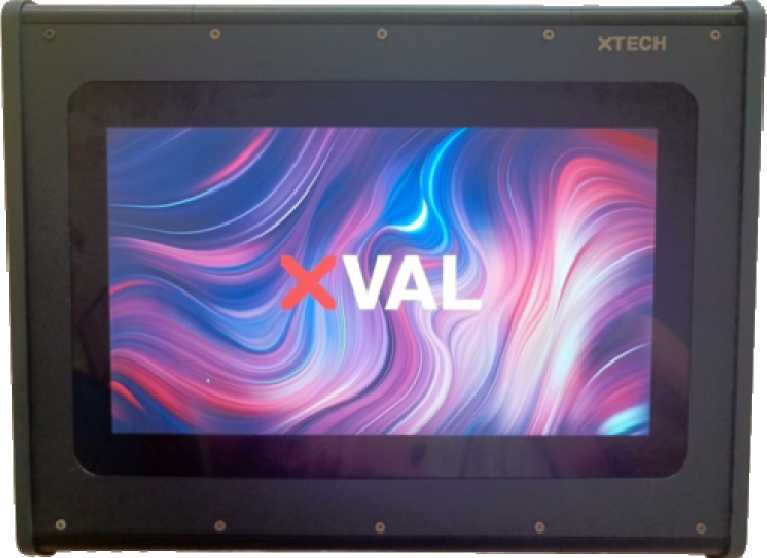

а) Вид спереди
XVAL
хтеч;н
Место нанесения знака
утверждения типа
Место нанесения серийного номера б) Вид сзади
Рисунок 1 - Общий вид приборов с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) приборов состоит из встроенного и внешнего ПО.
Встроенное ПО является метрологически значимым.
Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
XVAL-NN.KKK |
|
Номер версии (идентификационный номер ПО), не ниже |
0.2.5 |
|
Цифровой идентификатор ПО |
- |
|
Примечания: NN - номер поставки (партии или клиента) KKK - номер в партии | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Входной сигнал |
Наименование характеристики |
Значение |
Пределы допускаемой приведенной к диапазону измерений погрешности измерений, % |
|
Преобразование унифицированных сигналов |
Напряжение постоянного тока, В |
от -1 до 1 |
±0,25 |
|
Сила постоянного тока, мА |
от 0 до 5 | ||
|
от 0 до 20 | |||
|
от 4 до 20 | |||
|
Преобразование сигналов напряжения постоянного тока |
Напряжение постоянного тока, мВ |
от -50 до 50 |
±0,25 |
|
Преобразование сигналов электрического сопр отивления |
Электрическое сопротивление, кОм |
от 0 до 2 |
±0,25 |
|
от 0 до 5 |
Таблица 3 - Метрологические характеристики
|
Входной сигнал |
Наименование характеристики |
Значение |
Пределы допускаемой приведенной к диапазону измерений и преобразований погрешности измерений и преобразований температуры, % |
|
Электрическое сопротивление постоянному току в соответствии с ГОСТ 6651-2009 |
Температурные коэффициенты по ГОСТ 6651-2009 для термопреобразователей сопротивления типа: - Cu 50 (а = 0,00426 °C’1) - 50М (а = 0,00428 °C’1) - Pt 50 (а = 0,00385 °C’1) - 50П (а = 0,00391 °C’1) - Cu 100 (а = 0,00426 °C’1) - 100М (а = 0,00428 °C’1) - Pt 100 (а = 0,00385 °C’1) - 100П (а = 0,00391 °C’1) - Ni 100 (а = 0,00617 °C’1) - Pt 500 (а = 0,00385 °C’1) - 500П (а = 0,00391 °C’1) - Cu 500 (а = 0,00426 °C’1) - 500М (a=0,00428 °C’1) - Ni500 (а = 0,00617 °C’1) - Cu 1000 (а = 0,00426 °C’1) - 1000М (а = 0,00428 °C’1) - Pt 1000 (а = 0,00385 °C’1) - 1000П (а = 0,00391 °C’1) - Ni 1000 (а = 0,00617 °C’1) |
Диапазоны измерений и преобразований температуры °C: от -50 до +200 от -180 до +200 от -200 до +850 от -200 до +850 от -50 до +200 от -180 до +200 от -200 до +850 от -200 до +850 от -60 до +180 от -200 до +850 от -200 до +850 от -50 до +200 от -180 до +200 от -60 до +180 от -50 до +200 от -180 до +200 от -200 до +850 от -200 до +850 от -60 до +180 |
±0,25 |
|
Электрическое сопротивление постоянному току |
Температурный коэффициент термопреобразователей сопротивления типа: - ТСМ гр. 23 |
Диапазон измерений и преобразований температуры °C: от -50 до +180 |
Пр и м е ч а н и е: ТСМ гр. 23 - термопреобразователей сопротивления медный с градуировкой 23, указывающей на значение сопротивления 53 Ом при температуре 0 оС.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц |
220 50 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
400x272x1074 |
|
Масса, кг, не более |
6 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающего воздуха +20 °С, %, не более |
от -20 до +40 70 |
|
Степень защиты оболочки корпуса по ГОСТ 14254-2015 |
IP55 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
8000 |
|
Средний срок службы, лет, не более |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта, руководства по эксплуатации и на корпус прибора.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор для валидации термовакуумных систем |
X-VAL |
1 шт. |
|
Технический паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Комплект проводов для поверки |
- |
1 экз.* |
|
* - по заказу | ||
Сведения о методах измерений
Приведены в разделе 2 «Описание и принцип работы приборов» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140’16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.66-001-53815848-2023 «Приборы для валидации термовакуумных систем X-VAL. Технические условия».
