Индикаторы часового типа Miyamotometrology
| Номер в ГРСИ РФ: | 95939-25 |
|---|---|
| Производитель / заявитель: | ООО «ИНСТРУМЕНТ», г. Нижний Новгород |
Индикаторы часового типа Miyamotometrology (далее по тексту индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95939-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 21.07.2030 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Индикаторы часового типа | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | Miyamotometrology | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
7221-10 7221-10F 7222-10F 7222-10 7223-10 7224-05 7225-30 7226-25 7227-100 7228-10 7229-10F 7261-30 7271-10 7272-10 7273-30 7274-10F |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1474 от
21.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 44852e77-ce1b-f5a5-5da2-b8131b7e3596 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ИНСТРУМЕНТ», РОССИЯ, No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129
Поверка
| Методика поверки / информация о поверке |
МП СГ-51-2025 Государственная система обеспечения единства измерений. Индикаторы часового типа Miyamotometrology. Методика поверки
(с 21.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 40 (95%) |
| Неуспешных поверок (СИ непригодно) | 2 (5 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95939-25: Описание типа
2025-95939-25.pdf
Файл устарел
|
Скачать | 796.3 КБ | |
|
95939-25: Методика поверки
МП СГ-51-2025
2025-mp95939-25.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
95939-25: Описание типа
2025-95939-25-1.pdf
|
Скачать | 796.3 КБ | |
|
95939-25: Методика поверки
МП СГ-51-2025
2025-mp95939-25-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Индикаторы часового типа Miyamotometrology (далее по тексту индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Описание
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Индикаторы изготавливаются следующих моделей:
- 7221, 7222, 7261, 7274 - со стопорным винтом. Индикаторы модели 7261 с удлиненным измерительным стержнем. Индикаторы отличаются между собой внешним видом и диапазоном измерений;
- 7223 - без стопорного винта, с двумя задними крышками в комплекте: с ушком для крепления и без ушка. Индикаторы отличаются между собой диапазоном измерений;
- 7224 - компактный, с диаметром циферблата 40 мм, без стопорного винта, с двумя задними крышками в комплекте: с ушком для крепления и без ушка. Индикаторы отличаются между собой диапазоном измерений;
- 7225, 7227 - с удлиненным измерительным стержнем, без стопорного винта, с двумя задними крышками в комплекте: с ушком для крепления и без ушка. Индикаторы отличаются между собой внешним видом и диапазоном измерений;
- 7226 - с удлиненным измерительным стержнем, со стопорным винтом, с двумя задними крышками в комплекте: с ушком для крепления и без ушка;
- 7228, 7229 - водонепроницаемый, со степенью защиты IP54, без стопорного винта. Индикаторы отличаются между собой внешним видом;
- 7271 - без стопорного винта, с двойным циферблатом, считывание показаний доступно с обеих сторон индикатора;
- 7272, 7273 - с оцифровкой шкалы, соответствующей обратному ходу измерительного стержня, без стопорного винта, с двумя задними крышками в комплекте: с ушком для крепления и без ушка. Индикаторы модели 7273 с удлиненным измерительным стержнем. Индикаторы отличаются между собой внешним видом и диапазоном измерений.
Индикаторы представляют собой корпус с передаточным механизмом, шкалами, стрелками и измерительным стержнем. Круговая шкала индикаторов вращается посредством подвижного ободка.
Индикаторы оснащены передвижными указателями пределов поля допуска, кроме моделей 7228, 7229, и могут изготавливаться как с ушком для крепления так и без него (в обозначении модификации буква F указывает на отсутствие ушка для крепления индикатора).
Индикаторы отличаются между собой диапазонами измерений, ценой деления, длиной измерительного стержня, диаметром циферблата, внешним видом, материалом изготовления подвижного ободка (пластмассовый или металлический).
Модель указана на футляре, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис», которые указывают на модель индикатора.
Товарный знак - г .. наносится на паспорт индикаторов типографским методом, на циферблат и/или заднюю крышку индикатора краской, лазерной маркировки или с помощью наклейки.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится краской или лазерной маркировкой в местах, указанных на рисунке 15.
Цвета корпуса и циферблата отсчетного устройства не влияют на метрологические характеристики индикатора и могут быть изменены изготовителем.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид индикаторов указан на рисунках 1 - 14.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

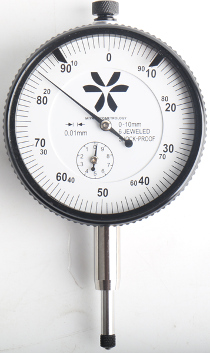

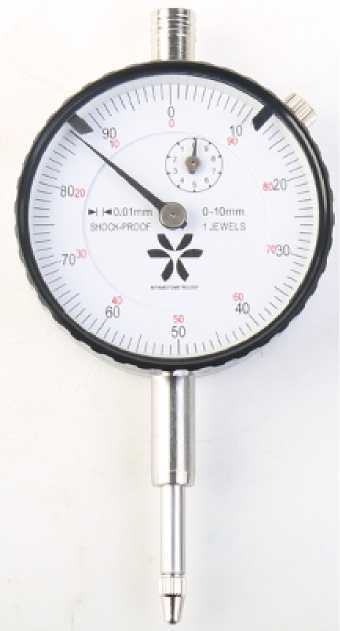

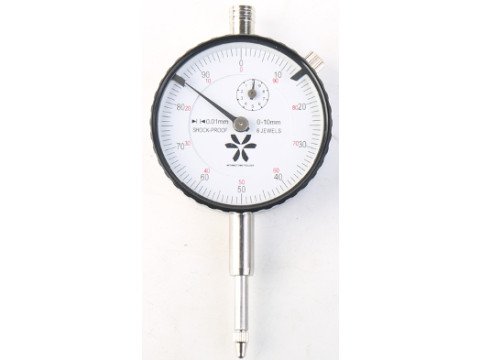

Рисунок 1 - Общий вид индикаторов модели 7221

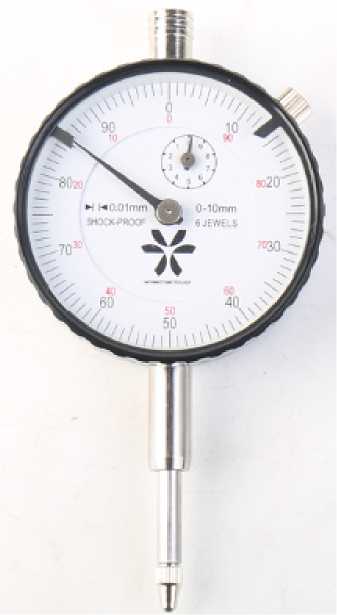

Рисунок 2 - Общий вид индикаторов модели 7222
Рисунок 3 - Общий вид индикаторов модели 7223

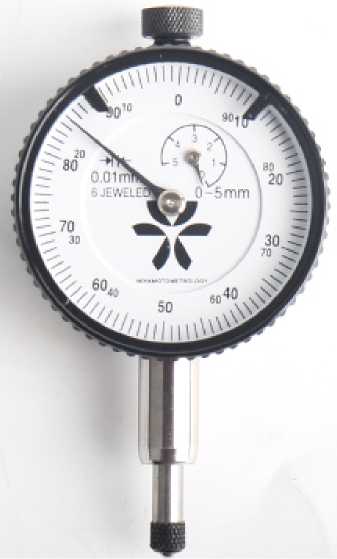

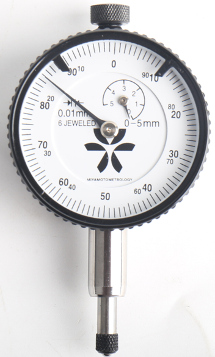

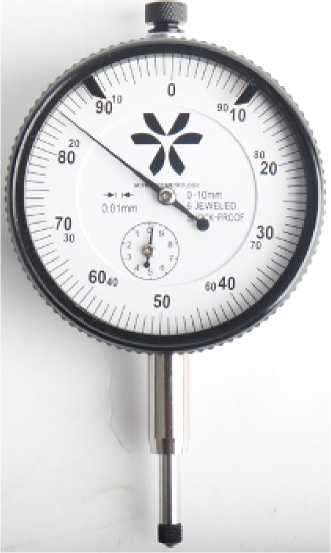

Рисунок 4 - Общий вид индикаторов модели 7224
Рисунок 5 - Общий вид индикаторов модели 7225

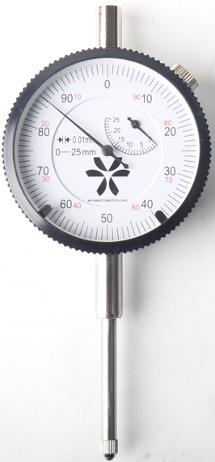

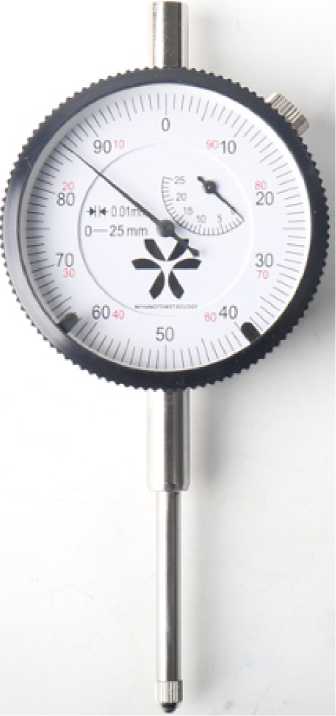

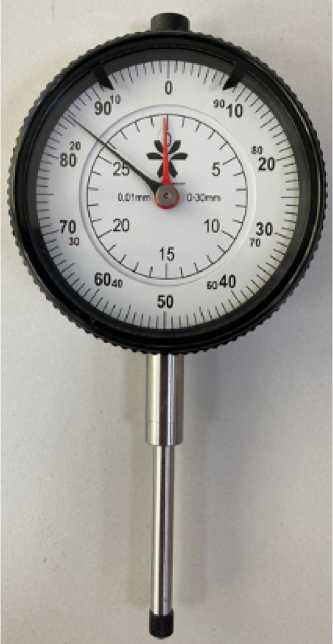

Рисунок 6 - Общий вид индикаторов модели 7226

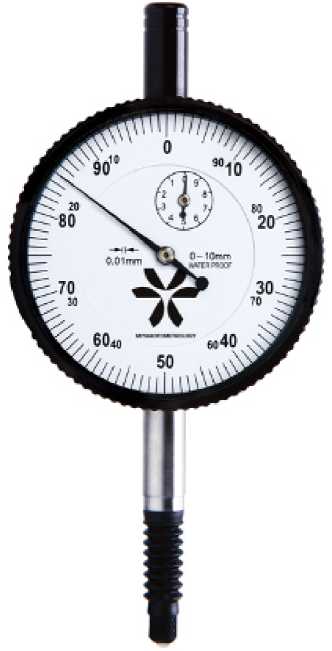

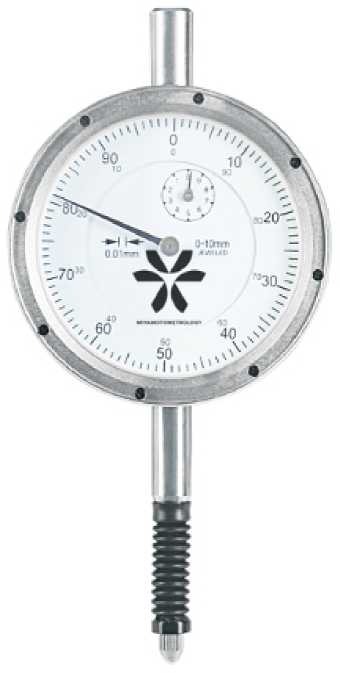

Рисунок 7 - Общий вид индикаторов модели 7228

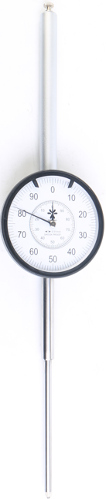

Рисунок 8 - Общий вид индикаторов модели 7227

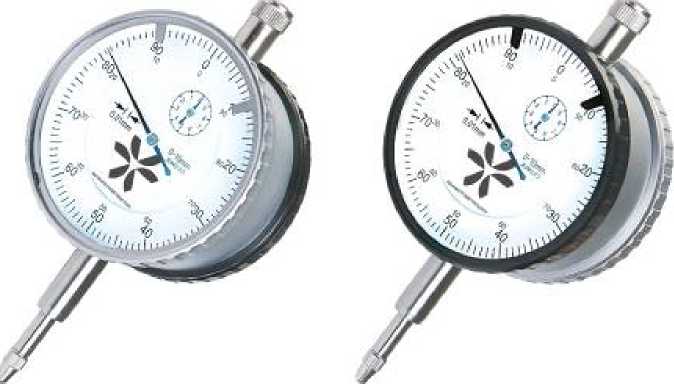

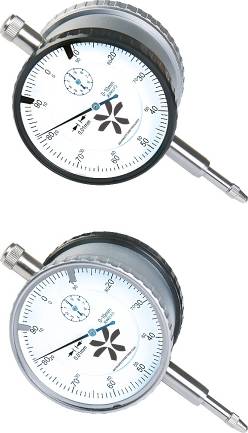

Рисунок 9 - Общий вид индикаторов модели 7271
Рисунок 10 - Общий вид индикаторов модели 7229

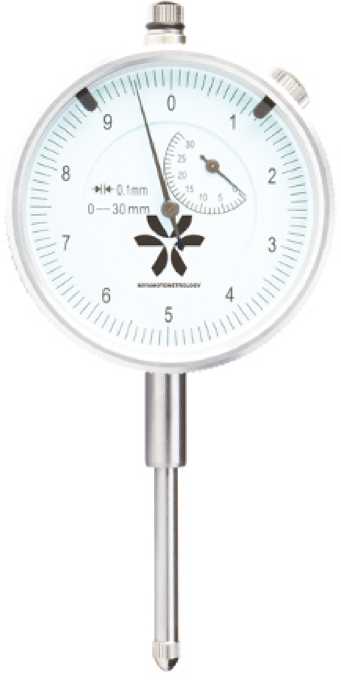

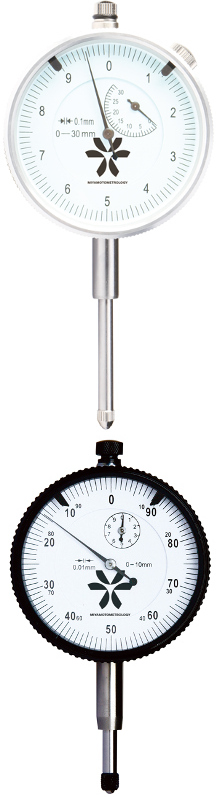

Рисунок 11 - Общий вид индикаторов модели 7261
Рисунок 12 - Общий вид индикаторов модели 7272

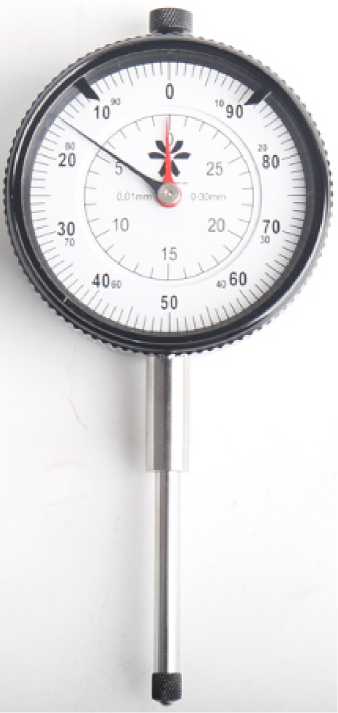

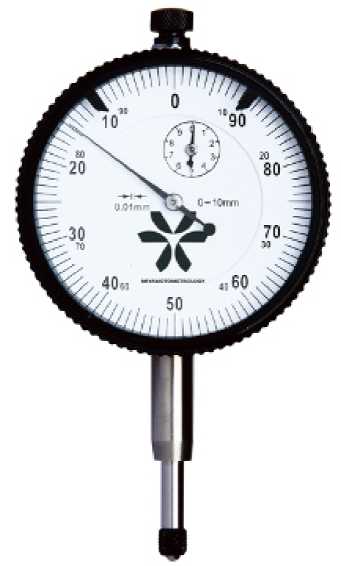

Рисунок 13 - Общий вид индикаторов модели 7273

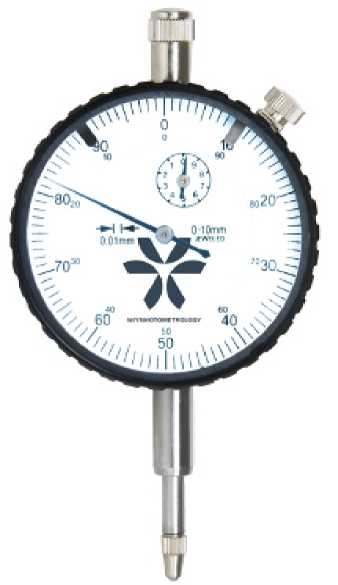

Рисунок 14 - Общий вид индикаторов модели 7274

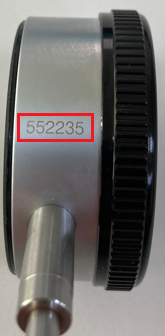

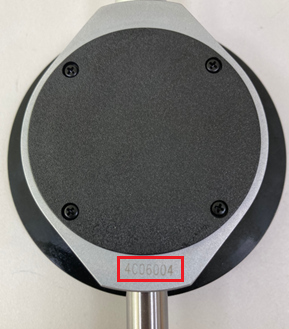

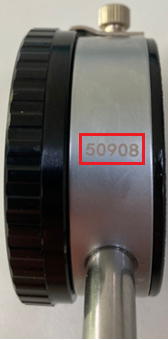

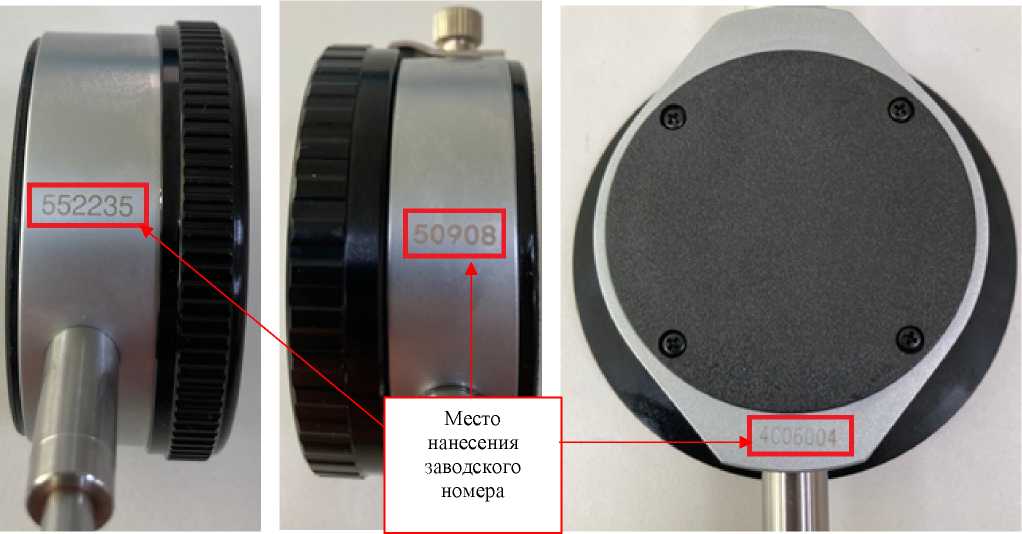

Рисунок 15 - Места нанесения заводского номера
Технические характеристики
Таблица 1 - Основные метрологические характеристики индикаторов
|
Модель |
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Наибольшая алгебраическая разность погрешностей, мкм |
Вариация показаний, мкм, не более |
Размах показаний, мкм, не более | ||
|
на любом участке диапазона измерений, мм |
на всем диапазоне измерений | |||||||
|
0,1 |
1,0 | |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
7221 |
7221-03 |
От 0 до 3 |
0,01 |
5 |
10 |
14 |
3 |
3 |
|
7221-05 |
От 0 до 5 |
16 | ||||||
|
7221-10 |
От 0 до 10 |
17 | ||||||
|
7221-03F |
От 0 до 3 |
14 | ||||||
|
7221-05F |
От 0 до 5 |
16 | ||||||
|
7221-10F |
От 0 до 10 |
17 | ||||||
|
7222 |
7222-10 |
От 0 до 10 |
0,01 |
5 |
10 |
20 |
3 |
3 |
|
7222-10F | ||||||||
|
7223 |
7223-05 |
От 0 до 5 |
0,01 |
5 |
10 |
16 |
3 |
3 |
|
7223-10 |
От 0 до 10 |
17 | ||||||
|
7224 |
7224-03 |
От 0 до 3 |
0,01 |
5 |
10 |
14 |
3 |
3 |
|
7224-05 |
От 0 до 5 |
16 | ||||||
|
7225 |
7225-20 |
От 0 до 20 |
0,01 |
- |
15 |
25 |
5 |
4 |
|
7225-30 |
От 0 до 30 |
35 |
7 |
5 | ||||
|
7226 |
7226-25 |
От 0 до 25 |
0,01 |
- |
15 |
35 |
7 |
5 |
|
7227 |
7227-50 |
От 0 до 50 |
0,01 |
- |
15 |
40 |
8 |
5 |
|
7227-100 |
От 0 до 100 |
50 |
9 | |||||
|
7228 |
7228-10 |
От 0 до 10 |
0,01 |
5 |
10 |
17 |
3 |
3 |
|
7229 |
7229-10 |
От 0 до 10 |
0,01 |
5 |
10 |
17 |
3 |
3 |
|
7229-1OF | ||||||||
|
7261 |
7261-10 |
От 0 до 10 |
0,1 |
5 |
10 |
40 |
20 |
10 |
|
7261-30 |
От 0 до 30 |
- |
25 |
60 | ||||
|
7271 |
7271-10 |
От 0 до 10 |
0,01 |
5 |
10 |
17 |
3 |
3 |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
7272 |
7272-10 |
От 0 до 10 |
0,01 |
5 |
10 |
17 |
3 |
3 |
|
7273 |
7273-30 |
От 0 до 30 |
0,01 |
- |
15 |
35 |
7 |
5 |
|
7274 |
7274-10 |
От 0 до 10 |
0,01 |
5 |
10 |
17 |
3 |
3 |
|
7274-10F |
Таблица 2 - Измерительное усилие и колебание измерительного усилия
|
Модель |
Модификация |
Измерительное усилие, И, не более |
Колебание измерительного усилия, И, не более |
|
7221 |
7221-03, 7221-05, 7221-10, 7221-03F, 7221-05F, 7221-10F |
1,5 |
0,5 |
|
7222, 7229, 7274 |
7222-10, 7222-10F, 7229-10, 7229-1 OF, 7274-10, 7274-1 OF | ||
|
7223 |
7223-05, 7223-10 | ||
|
7224 |
7224-03, 7224-05 | ||
|
7228, 7261, 7271, 7272 |
7228-10, 7261-10, 7271-10, 7272-10 | ||
|
7225 |
7225-20 |
2,0 |
1,0 |
|
7226 |
7226-25 |
2,2 | |
|
7225, 7273, 7261 |
7225-30, 7273-30, 7261-30 | ||
|
7227 |
7227-50 |
2,5 |
1,5 |
|
7227 |
7227-100 |
3,2 |
2,2 |
Таблица 3 - Габаритные размеры и масса
|
Модель |
Модификация |
Г абаритные размеры, мм, не более |
Масса, кг, не более | ||
|
ширина |
длина |
высота | |||
|
7221 |
7221-03 |
160 |
100 |
60 |
0,370 |
|
7221-05 |
160 |
100 |
60 |
0,380 | |
|
7221-10 |
160 |
100 |
60 |
0,365 | |
|
7221-03F |
160 |
100 |
60 |
0,400 | |
|
7221-05F |
160 |
100 |
60 |
0,395 | |
|
7221-10F |
160 |
100 |
60 |
0,335 | |
|
7222 |
7222-10 |
160 |
100 |
60 |
0,360 |
|
7222-10F |
160 |
100 |
60 |
0,335 | |
|
7223 |
7223-05 |
160 |
100 |
60 |
0,390 |
|
7223-10 |
160 |
100 |
60 |
0,365 | |
|
7224 |
7224-03 |
160 |
100 |
60 |
0,265 |
|
7224-05 |
160 |
100 |
60 |
0,260 | |
|
7225 |
7225-20 |
160 |
100 |
90 |
0,370 |
|
7225-30 |
160 |
100 |
50 |
0,370 | |
|
7226 |
7226-25 |
160 |
100 |
50 |
0,325 |
|
7227 |
7227-50 |
320 |
110 |
70 |
0,650 |
|
7227-100 |
430 |
110 |
70 |
1,155 | |
|
7228 |
7228-10 |
160 |
100 |
60 |
0,390 |
|
7229 |
7229-10 |
160 |
100 |
60 |
0,410 |
|
7229-10F |
160 |
100 |
60 |
0,380 | |
|
7261 |
7261-10 |
160 |
100 |
60 |
0,160 |
|
7261-30 |
160 |
100 |
60 |
0,170 | |
|
7271 |
7271-10 |
160 |
100 |
60 |
0,445 |
|
7272 |
7272-10 |
160 |
100 |
60 |
0,325 |
|
7273 |
7273-30 |
160 |
100 |
60 |
0,330 |
|
7274 |
7274-10 |
150 |
100 |
20 |
0,310 |
|
7274-10F |
170 |
110 |
70 |
0,340 | |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Диаметр присоединительной гильзы для всех модификаций индикаторов, кроме 7227-100, мм |
8-0,009 |
|
Диаметр присоединительной гильзы для индикаторов модификации 7227-100, мм |
10-0,009 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
От + 15 до +25 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Индикатор часового типа |
Miyamotometrology |
1 шт. |
|
Задняя крышка1) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
1) Для индикаторов моделей 7223, 7224, 7225, 7226, 7227, 7272, 7273 | ||
Сведения о методах измерений
приведены в разделе 8 «Порядок работы и техническое обслуживание» паспорта индикаторов.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 140’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 016-2024 «Индикаторы часового типа Miyamotometrology. Технические условия».
