Гидрофоны ГИ
| Номер в ГРСИ РФ: | 95944-25 |
|---|---|
| Категория: | Гидрофоны |
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Г идрофоны ГИ (далее - гидрофоны) предназначены для измерений звукового давления в водной среде (морская и пресная вода) и преобразования в электрический сигнал акустических давлений в водной среде с нормируемыми метрологическими характеристиками.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95944-25 | |||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 21.07.2030 | |||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Гидрофоны | |||||||||||||||||||||||||||||||||||||||||||||
| Модель | ГИ | |||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
ГИ701 ГИ702 ГИ704 ГИ705 |
|||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1474 от
21.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c79f5013-3773-790e-621e-ab8539fda882 | |||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ФГУП «ВНИИФТРИ», РОССИЯ, 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Поверка
| Методика поверки / информация о поверке |
МП МФРН.406231.044 Государственная система обеспечения единства измерений. Гидрофоны ГИ. Методика поверки
(с 21.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95944-25: Описание типа
2025-95944-25.pdf
Файл устарел
|
Скачать | 454.6 КБ | |
|
95944-25: Методика поверки
МП МФРН.406231.044
2025-mp95944-25.pdf
Файл устарел
|
Скачать | 1.7 MБ | |
|
95944-25: Описание типа
2025-95944-25-1.pdf
|
Скачать | 454.6 КБ | |
|
95944-25: Методика поверки
МП МФРН.406231.044
2025-mp95944-25-1.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Гидрофоны ГИ (далее - гидрофоны) предназначены для измерений звукового давления в водной среде (морская и пресная вода) и преобразования в электрический сигнал акустических давлений в водной среде с нормируемыми метрологическими характеристиками.
Описание
К настоящему типу средств измерений относятся гидрофоны следующих модификаций: ГИ701, ГИ702, ГИ704 и ГИ705, которые отличаются друг от друга значениями уровня чувствительности к звуковому давлению, рабочего диапазона частот и геометрическими размерами.
Принцип работы гидрофонов основан на прямом пьезоэлектрическом эффекте пьезокерамических материалов: при воздействии на гидроакустическую головку гидрофона акустического давления на электродах пьезоэлемента возникает электрический сигнал, пропорциональный действующему акустическому давлению. При использовании гидрофона в качестве излучателя принцип работы основан на использовании обратного пьезоэффекта в пьезокерамике: воздействие на пьезокерамический элемент переменного электрического сигнала вызывает пропорциональную механическую деформацию (сжатие-расширение), эквивалентную акустическому давлению.
Конструктивно гидрофоны представляют собой гидроакустическую головку, соединенную с герметичным корпусом и кабелем, заканчивающимся вилкой СР-50-74ФВ.
У гидрофонов ГИ701 и ГИ702 гидроакустическая головка состоит из радиально-поляризованного цилиндрического элемента, который закреплен на ножке. Снаружи головка покрыта двойным слоем акустически прозрачного эластичного полиуретанового компаунда. Между слоями компаунда нанесен тонкий слой металлизации, повышающий гидроустойчивость чувствительного элемента и одновременно являющегося электрическим экраном. У гидрофонов ГИ704 и ГИ705 гидроакустическая головка состоит из радиально-поляризованного сферического элемента, который закреплен на ножке. Снаружи головка покрыта акустически прозрачным эластичным полиуретановым компаундом. Корпус гидрофонов выполнен из титанового сплава.
Гидрофоны, за исключением кабеля и вилки, являются невосстанавливаемыми, неремонтируемыми и неразборными изделиями.
Гидрофоны не имеют встроенного усилителя и могут использоваться в качестве как приёмника, так и излучателя звукового давления.
Общий вид гидрофонов с указанием мест нанесения маркировки, обозначающей модификацию гидрофона, заводского номера и продольную риску для идентичности ориентации гидрофона при градуировках приведены на рисунке 1.
Нанесение знака поверки на гидрофоны не предусмотрено. Заводской номер в виде цифрового обозначения, наносится методом гравирования и размещается на металлической части корпуса, указанной на рисунке 1.
Конструкция гидрофонов герметичная и неразборная.
Пломбирование гидрофонов не производится.
Место нанесения маркировки и заводского номера

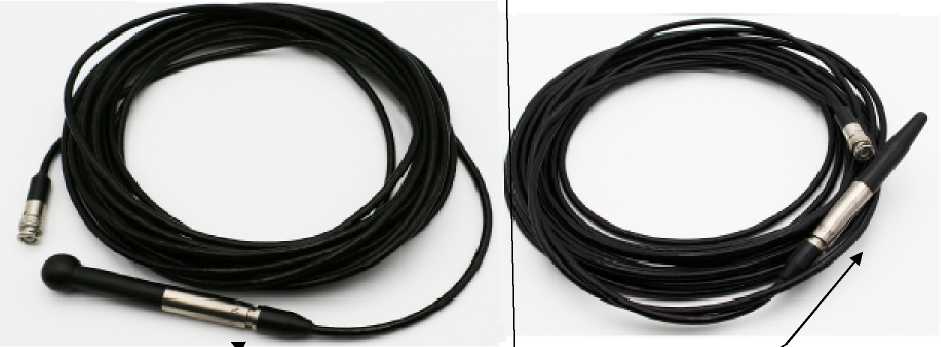

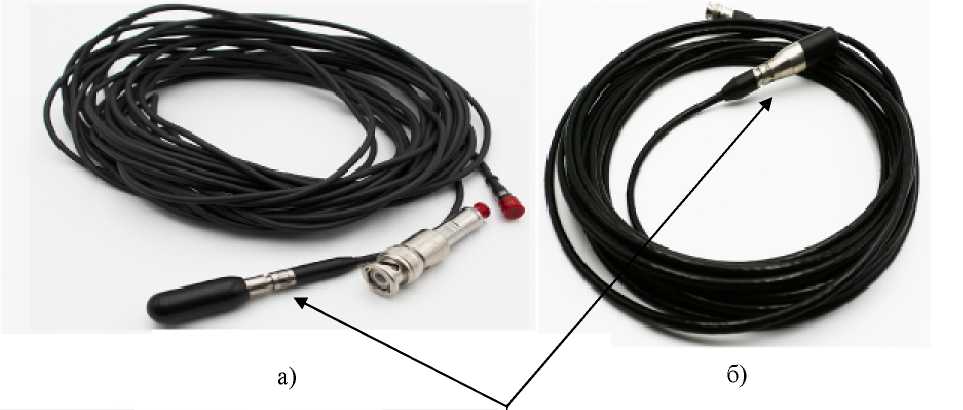

Рисунок 1 - Общий вид гидрофонов с указанием мест маркировки и заводского номера: а) гидрофон ГИ701; б) гидрофон ГИ702; в) гидрофон ГИ704; г) гидрофон ГИ705.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование |
Значение | |||
|
характеристики |
Г идрофон ГИ701 |
Гидрофон ГИ702 |
Гидрофон ГИ704 |
Гидрофон ГИ705 |
|
Рабочий диапазон частот, Г ц |
от 1 до 170000 |
от 1 до 120000 |
от 1 до 140000 |
от 1 до 470000 |
|
Диапазон уровня чувствительности на частоте 250 Гц относительно 1 мкВ/Па, дБ |
от 22 до 32 |
от 31 до 37 |
от 34 до 40 |
от 17 до 25 |
|
Неравномерность частотной характеристики чувствительности, дБ, не более - в диапазоне частот от 1 Гц до 170 кГц |
10 |
- |
- |
- |
|
- в диапазоне частот от 1 Гц до 63 кГц включ. - в диапазоне частот св. 63 до 120 кГц |
-- |
6 10 |
-- |
-- |
|
- в диапазоне частот от 1 Гц до 80 кГц включ. - в диапазоне частот св. 80 до 140 кГц |
-- |
-- |
7 16 |
-- |
|
- в диапазоне частот от 1 Гц до 250 кГц включ. - в диапазоне частот св. 250 до 470 кГц |
-- |
-- |
-- |
7 14 |
|
Неравномерность диаграммы направленности в горизонтальной плоскости на частоте 100 кГц в рабочем угловом секторе ±180°, дБ, не более |
4 | |||
|
Неравномерность диаграммы направленности в вертикальной плоскости, дБ, не более |
6 (на частоте 100 кГц в рабочем угловом секторе ±135°) |
6 (на частоте 50 кГц в рабочем угловом секторе ±130°) |
6 (на частоте 100 кГц в рабочем угловом секторе ±60°) |
6 (на частоте 300 кГц в рабочем угловом секторе ±60°) |
|
Диапазон уровня чувствительности на излучение по напряжению, дБ (относительно мкПа/В) |
от 114 до 133 (на частоте 100 кГц) |
от 128 до 136(на частоте 50 кГц) |
от 140 до 148(на частоте 100 кГц) |
от 117 до 125 (на частоте 100 кГц) |
|
Доверительные границы относительной погрешности измерения уровня чувствительности при доверительной вероятности 0,95, дБ, не более |
±1,0 | |||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |||
|
Гидрофон ГИ701 |
Гидрофон ГИ702 |
Гидрофон ГИ704 |
Гидрофон ГИ705 | |
|
Электрическая ёмкость, нФ, не менее |
3 |
6 |
7 |
2 |
|
Тангенс угла диэлектрических потерь tg6 чувствительного элемента гидрофона, не более |
0,03 | |||
|
Температурный коэффициент чувствительности в диапазоне температур от +10 °С до +30 °С, дБ/°С, не более |
0,1 | |||
|
Масса гидрофона (с кабелем), кг, не более |
1 | |||
|
Г абаритные размеры гидрофона без учёта длины кабеля (длина х диаметр), мм, не более |
72 х 13 |
115 х 22 |
170 х 26 |
170 х 17 |
|
Условия эксплуатации: - рабочая среда - температура окружающей среды, °С - избыточное гидростатическое давление, МПа, не более |
морская или пресная вода от +10 до +30 | |||
|
10 |
5 |
10 |
10 | |
|
Температура окружающего воздуха в условиях хранения, °С |
от -35 до +50 | |||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение | |||
|
Гидрофон ГИ701 |
Гидрофон ГИ702 |
Гидрофон ГИ704 |
Гидрофон ГИ705 | |
|
Срок службы, лет, не менее |
10 | |||
|
Средняя наработка на отказ, ч, не менее |
5000 | |||
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и формуляра типографским способом.
Комплектность
Таблица 4 - Комплект поставки гидрофонов
|
Наименование |
Обозначение |
Кол. |
Примечание | |||
|
Гидрофон |
ГИ701 |
ГИ702 |
ГИ704 |
ГИ705 |
1 шт. | |
|
Руководство по эксплуатации |
МФРН.406231.044РЭ |
1 шт. | ||||
|
Формуляр |
МФРН. 406231. 044ФО |
МФРН. 406231. 045ФО |
МФРН. 406231. 047ФО |
МФРН. 406231. 048ФО |
1 шт. | |
|
Футляр |
МФРН.323366.004-01 |
1 шт. | ||||
|
Методика поверки |
- |
1 шт. |
По требованию заказчика | |||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа МФРН.406231.044РЭ «Гидрофон ГИ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 29 мая 2025 г. № 1044 «Об утверждении Государственного первичного эталона единиц звукового давления и колебательной скорости в водной среде и Государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде»;
МФРН.406231.044ТУ Гидрофон ГИ. Технические условия.
