Газоанализаторы
| Номер в ГРСИ РФ: | 95948-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Wuhan Mizi Energy Technology Co., Ltd., КИТАЙ |
Г азоанализаторы MZ3 (далее по тексту - газоанализаторы) предназначены для непрерывных измерений содержания влаги, температуры точки росы, объемной доли оксидов углерода, углеводородов и сероводорода в природном газе.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95948-25 | ||||||
| Действует | по 21.07.2030 | ||||||
| Наименование | Газоанализаторы | ||||||
| Приказы |
№1474 от
21.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | aa0dd23d-1d36-f3ae-e6e1-2e6fd721e970 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Wuhan Mizi Energy Technology Co., Ltd., КИТАЙ, 2nd floor, Building 11, Mobile Terminal Industrial Park, No. 777, Guanggu 3rd Road, Fozuling Street, New Technology Development Zone, Wuhan
Поверка
| Методика поверки / информация о поверке |
МП-379-2024 Государственная система обеспечения единства измерений. Газоанализаторы MZ3.Методика поверки
(с 21.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95948-25: Описание типа
2025-95948-25.pdf
Файл устарел
|
Скачать | 256.1 КБ | |
|
95948-25: Методика поверки
МП-379-2024
2025-mp95948-25.pdf
Файл устарел
|
Скачать | 610.2 КБ | |
|
95948-25: Описание типа
2025-95948-25-1.pdf
|
Скачать | 256.1 КБ | |
|
95948-25: Методика поверки
МП-379-2024
2025-mp95948-25-1.pdf
|
Скачать | 610.2 КБ |
Описание типа
Назначение
Газоанализаторы MZ3 (далее по тексту - газоанализаторы) предназначены для непрерывных измерений содержания влаги, температуры точки росы, объемной доли оксидов углерода, углеводородов и сероводорода в природном газе.
Описание
Принцип действия газоанализаторов основан на технологии настраиваемой диодной лазерной спектроскопии (TDLAS). Это высокоточный метод измерения концентрации газов, основанный на законе Бугера-Ламберта-Бера, определяющем ослабление параллельного монохроматического пучка света при распространении его в поглощающей среде.
Газоанализаторы являются стационарными приборами, конструктивно состоящими из блока управления и измерительного блока. В блоке управления в верхней части установлен 5-дюймовый сенсорный дисплей, с помощью которого можно выполнить настройку газоанализатора и посмотреть результаты анализов.
Измерительный блок состоит из следующих частей:
- диодный лазер - генерирует инфракрасное излучение, длина волны которого точно совпадает с длинами волн поглощения водяного пара;
- оптическая система - состоит из линз и зеркал для направления лазерного луча через газовую среду;
- кювета - прозрачная камера, содержащая анализируемый газ, через которую проходит лазерный луч;
- фотодиод и сравнительный диод - регистрирует уровень поглощения инфракрасного излучения после прохождения через газовую среду;
- платиновый термометр сопротивления и силиконовый микроманометр, которые контролируют температуру и давление поступающего газа для автоматического пересчета измеряемых показателей.
При измерении температуры точки росы газоанализатор может проводить измерения в двух режимах - в режиме 1 - при давлении газа от 84 до 106 кПа и в режиме 2 - при давлении газа от 106 до 10 000 кПа.
Структура условного обозначения газоанализаторов:
MZ3-00, где:
M Z - код наименования завода-изготовителя;
3 - серия продукции;
00 - код продукции.
Заводской номер газоанализаторов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом лазерной маркировки на идентификационную табличку, приклеиваемую к корпусу газоанализатора. Внешний вид таблички представлен на рисунке 2.
Нанесение знака поверки на газоанализатор не предусмотрено.
Пломбирование газоанализатора производится при помощи резьбовой заглушки 1,8 дюйма, предотвращающей несанкционированный доступ к внутренним компонентам газоанализатора. Место пломбировки (резьбовой заглушки) указано на рисунке 1.
Общий вид газоанализаторов представлен на рисунке 1.
место пломбировки
Сдезьймоя зоглуши 1,8 дюйма под измерительным блоком)
Место нанесения идентификационной тобпичо Ош ймйщую панель блока управления) s____________________________________________________________

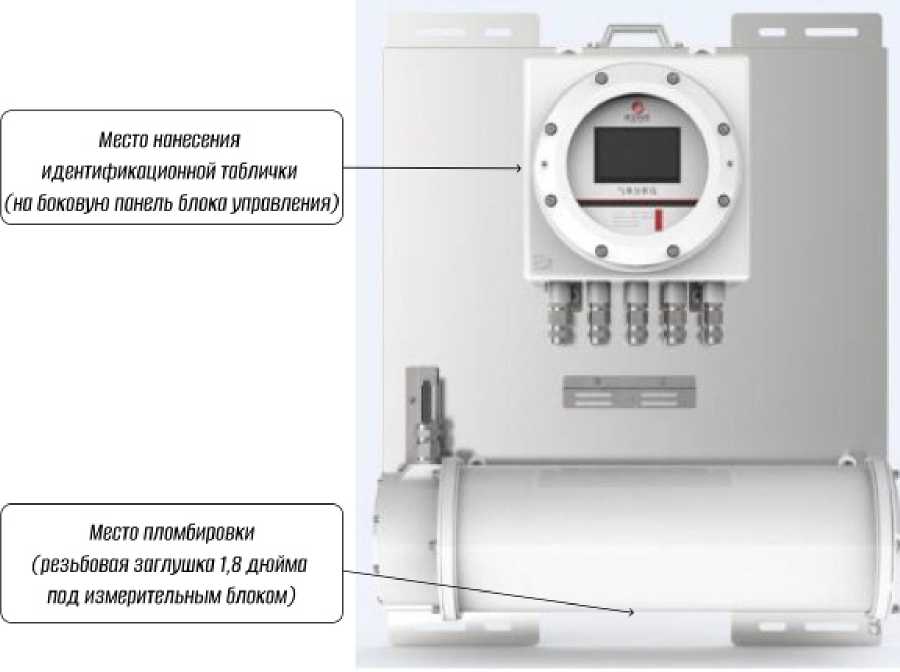

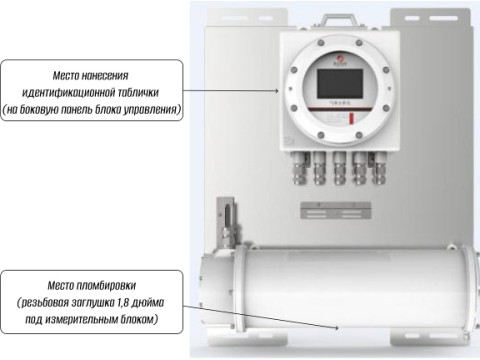

Рисунок 1 - Общий вид газоанализаторов MZ3 с указанием места нанесения идентификационной таблички и места пломбировки

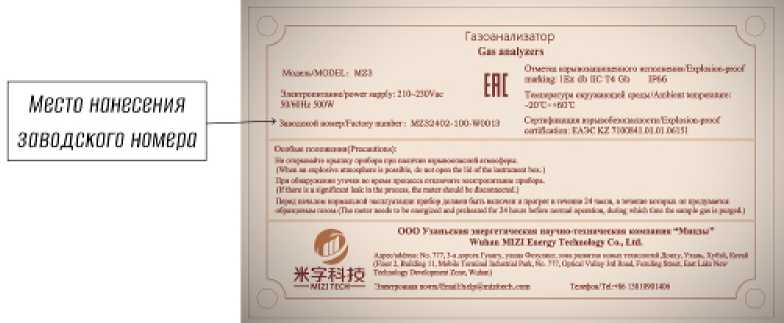

Рисунок 2 - Идентификационная табличка с указанием места нанесения заводского номера
Программное обеспечение
Газоанализаторы эксплуатируются с программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер и выполняющим следующие функции:
- управление газоанализатором;
- настройка режимов работы;
- получение и обработка результатов.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Влияние ПО газоанализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
Control system |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х.ХХ1) |
|
Цифровой идентификатор ПО |
_ |
|
1) «Х» не относятся к метрологически значимой части ПО и принимают значения от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики при измерении объемной доли влаги и температуры точки росы
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли влаги (Н2О), млн-1 |
от 10 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений объемной _______ _ -1 доли влаги, млн |
±4 |
|
Диапазон измерений температуры точки росы (при содержании влаги от 100 до 800 млн-1), °С: - режим 1 - режим 2 |
от -80 до -20 от -75 до +35 |
|
Пределы допускаемой абсолютной погрешности измерений температуры точки росы (при содержании влаги от 100 до 800 млн-1), °С |
±1 |
Таблица 3 - Метрологические характеристики при измерении объемной доли газовых компонентов
|
Определяемый компонент1) |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой приведенной2) погрешности измерений объемной доли определяемого компонента, % |
|
Монооксид углерода СО |
от 0 до 0,100 |
±5 |
|
Диоксид углерода СО2 |
от 0 до 0,100 |
±5 |
|
Сероводород H2S |
от 0 до 0,010 |
±6 |
|
Метан CH4 |
от 0 до 0,100 |
±5 |
|
Этан С2Н6 |
от 0 до 0,100 |
±6 |
|
Пропан C3H8 |
от 0 до 0,100 |
±6 |
|
Определяемый компонент1) |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой приведенной2) погрешности измерений объемной доли определяемого компонента, % |
|
Бутан C4H10 |
от 0 до 0,100 |
±6 |
|
Ацетилен C2H2 |
от 0 до 0,100 |
±6 |
|
Этилен C2H4 |
от 0 до 0,100 |
±6 |
|
Пропилен C3H6 |
от 0 до 0,100 |
±6 |
|
Изобутилен C4H8 |
от 0 до 0,100 |
±6 |
|
Примечания: 1) Номинальное время установления выходного сигнала (T0,9) не более 120 с 2) Нормирующим значением является верхняя граница диапазона измерений | ||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
от 210 до 230 50/60 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Габаритные размеры (ШхДхВ), мм, не более |
760x291x1083 |
|
Масса, кг, не более |
100 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -20 до +60 95 от 84 до 106 |
|
Маркировка взрывозащиты |
1Ex db IIC T4 Gb |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP66 |
|
Давление анализируемого газа на входе газоанализатора, МПа, не более |
10 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Газоанализатор MZ31) |
- |
1 |
|
Руководство по эксплуатации |
V 1.3 |
1 |
|
1) Комплект поставки формируется в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 3 «Работа газоанализатора» документа «Газоанализаторы MZ3. Руководство по эксплуатации».
Нормативные документы
Стандарт предприятия Wuhan Mizi Energy Technology Co., Ltd., Китай «Газоанализаторы MZ3»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
