Анализаторы влажности SFTW-300
| Номер в ГРСИ РФ: | 95949-25 |
|---|---|
| Производитель / заявитель: | Guoyi (Beijing) Analytical Instrument Co., LTD, КИТАЙ |
Анализаторы влажности SFTW-300 (далее - анализаторы) предназначены для измерений температуры точки росы и содержания кислорода в газах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95949-25 | |||||||||
| Действует | по 21.07.2030 | |||||||||
| Наименование | Анализаторы влажности | |||||||||
| Модель | SFTW-300 | |||||||||
| Модификации |
SFTW-340 SFTW-350 |
|||||||||
| Приказы |
№1474 от
21.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 3f1c024c-71d3-f821-d273-f0eb9b7f08ba | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Guoyi (Beijing) Analytical In-strument Co., LTD, КИТАЙ, (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, Beijing
Поверка
| Методика поверки / информация о поверке |
МП-531-2024 Государственная система обеспечения единства измерений. Анализаторы влажности SFTW-300.Методика поверки
(с 21.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95949-25: Описание типа
2025-95949-25.pdf
Файл устарел
|
Скачать | 396.4 КБ | |
|
95949-25: Методика поверки
МП-531-2024
2025-mp95949-25.pdf
Файл устарел
|
Скачать | 1.8 MБ | |
|
95949-25: Описание типа
2025-95949-25-1.pdf
|
Скачать | 396.4 КБ | |
|
95949-25: Методика поверки
МП-531-2024
2025-mp95949-25-1.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Анализаторы влажности SFTW-300 (далее - анализаторы) предназначены для измерений температуры точки росы и содержания кислорода в газах.
Описание
Принцип действия анализаторов при определении температуры точки росы основан на измерении электрической ёмкости влагочувствительного слоя датчика в зависимости от количества поглощенной влаги.
Принцип действия анализаторов при измерении содержания кислорода в газах основан на электрохимическом принципе, при котором образуется потенциал, возникающий между двумя электродами датчика, покрытыми пористым платиновым напылением. Разность потенциалов возникает, когда через него происходит движение ионов кислорода от атмосферного воздуха и выхлопных газов. Напряжение, возникающее на электродах датчика, пропорционально концентрации кислорода в отработавших газах.
Анализаторы представляют собой стационарные автоматические приборы, конструктивно состоящие из первичных преобразователей (датчиков) и вторичных преобразователей (электронных блоков).
Анализаторы выпускаются в двух модификациях: SFTW-340 и SFTW-350.
Модификация SFTW-340 предназначена для измерений температуры точки росы и представляет собой одноканальный микропроцессорный гигрометр в каркасном или щитовом, или настольном исполнениях, снабженный двумя реле аварийной сигнализации, одним реле сигнала отказа и одним аналоговым выходом. Для сбора и хранения данных используется microSD карта с объёмом памяти 32 Гб.
Модификация SFTW-340 может комплектоваться двумя типами датчиков:
- IQ Probe со встроенным микропроцессором, преобразующим сигналы преобразователей в частоту, что позволяет устанавливать датчики на расстояние до 915 м от электронного блока;
- М Series Probe (преобразователи влажности, дополнительно встраиваемый преобразователь температуры). Удалённость от электронного блока до 600 м.
Модификация SFTW-350 предназначена для измерений температуры точки росы и содержания кислорода в газах, выпускается в каркасном или щитовом, или настольном исполнениях и представляет собой шестиканальный прибор, на каждый канал которого предусмотрены два дополнительных входа с возможностью использования устройств с выходом от 4 до 20 мА, два аналоговых выхода со встроенной оптической развязкой, обеспечивающие передачу сигналов самописцам, компьютерам и другим удаленным устройствам. Модификация SFTW-350 имеет встроенную память, для передачи данных используется последовательный порт RS232 или RS485, возможна установка двух реле сигнализации.
Модификация SFTW-350 может комплектоваться следующими датчиками влажности:
- М Series Probe (преобразователи влажности, дополнительно встраиваемый преобразователь температуры). Удалённость от электронного блока до 600 м;
- Moisture Image Series Probe 2 (MISP2) со встроенным микропроцессором, преобразующим сигналы преобразователей в частоту, что позволяет устанавливать датчики на расстояние до 915 м от электронного блока. Также датчики MISP2 имеют встроенную схему цифровой компенсации температуры.
Для измерений содержания кислорода используется дополнительный электролитический датчик кислорода Delta F, который может быть изготовлен в водонепроницаемом кожухе для наружной установки или во взрывобезопасном кожухе для использования в опасных местах.
Анализаторы могут комплектоваться системами пробоотбора или пробоподготовки в соответствии с конкретными условиями измерений.
Общий вид анализаторов приведен на рисунках 1-4.
Анализаторы имеют серийные номера, которые в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся методом фотохимпечати на идентификационную табличку, приклеиваемую к задней панели электронного блока. Внешний вид таблички представлен на рисунке 5.
Пломбирование анализатора не предусмотрено. Конструкция анализатора обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).
Нанесение знака поверки на анализаторы не предусмотрено.
а) б)

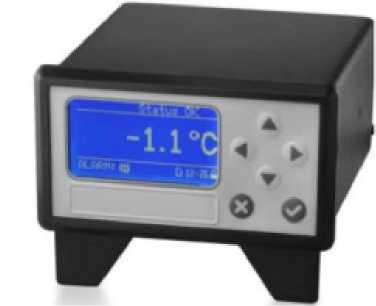

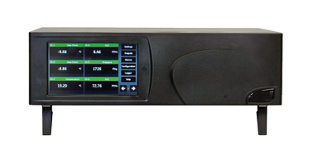

Рисунок 1 - Внешний вид электронных блоков анализаторов влажности SFTW-300 настольного исполнения модификаций: а) SFTW-340, б) SFTW-350
а) б)

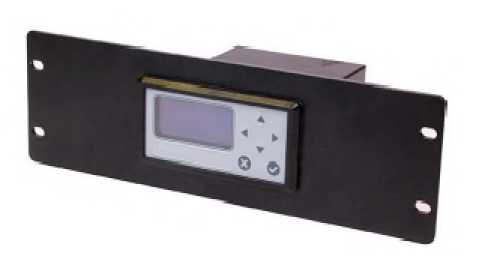

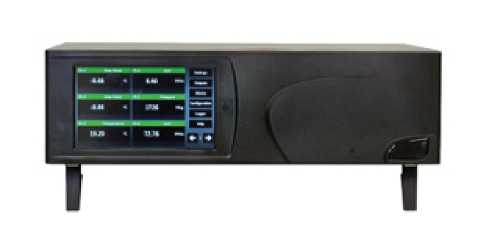

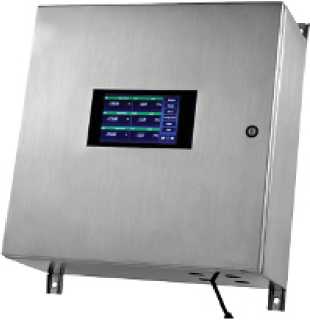

Рисунок 2 - Внешний вид электронных блоков анализаторов влажности SFTW-300 щитового исполнения модификаций: а) SFTW-340, б) SFTW-350
а) б)

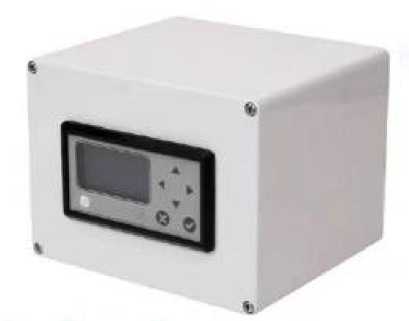

Рисунок 3 - Внешний вид электронных блоков анализаторов влажности SFTW-300 каркасного исполнения модификаций: а) SFTW-340, б) SFTW-350
а)
б)
в) г)

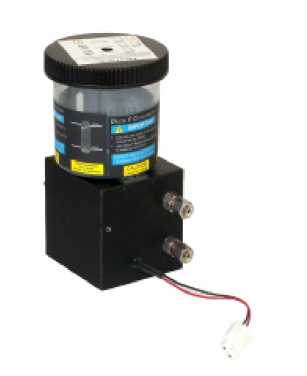

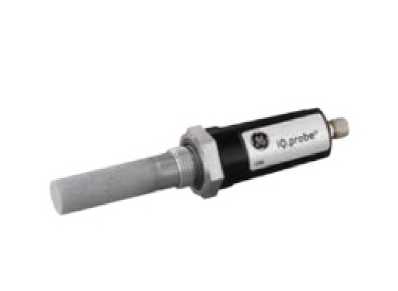

Рисунок 4 - Общий вид датчиков: а) IQ Probe; б) М Series Probe; в) Moisture Image Series Probe 2 (MISP2); г) Delta F
Анализаторы влажности
SFTW-300 СвЯЦ
модификации SFTW-340 L 1
Серийный №: T00W341X0001 <—
Guoyi (Beijing) Analytical Instrument Co., LTD
Мес го донесения серийного номере
(No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, BEIJING
а)
б)
Рисунок 5 - Идентификационные таблички анализаторов модификаций: а) SFTW-340; б) SFTW-350
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (далее - ПО), которое используется для обеспечения функционирования анализаторов, выполнения измерений, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
SFTW-340 |
SFTW-350 | |
|
Идентификационное наименование ПО |
dew.IQ |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
STD.001.B |
1.G |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики анализаторов представлены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры точки росы, °C1): - стандартный - расширенный |
от -80 до +20 от -80 до +60 |
|
Пределы допускаемых значений абсолютной погрешности измерений температуры точки росы, °C, в поддиапазонах: - от -80 °C до -65 °C включ. - св. -65 °C до +60 °C включ. |
±3 ±2 |
|
Диапазон измерений объемной доли кислорода для модификации SFTW-3502) |
от 0 до 5000 млн-1 включ. св. 0,5 % до 25 % включ. |
|
Пределы допускаемых значений приведённой3) погрешности измерений объёмной доли кислорода, %, в поддиапазонах: - от 0 до 5 млн-1 включ. - св. 5 до 500 млн-1 включ. - св. 500 до 1000 млн-1 включ. - св. 1000 до 5000 млн-1 включ. - св. 0,5 % до 5 % включ. - св. 5 % до 25 % включ. |
±10 ±8 ±5 ±3 ±3 ±2 |
|
Номинальное время установления выходного сигнала (T0,9), с, не более |
60 |
|
1) Диапазон измерений (стандартный или расширенный) указывается в паспорте на анализатор; 2) Фактический диапазон измерений указывается в паспорте анализатора и не превышает указанных в таблице значений; 3) Нормирующим значением являются верхние границы измерений в диапазонах измерений от 0 до 5000 млн-1 включ. и св. 0,5 % до 25 % включ. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
SFTW-340 |
SFTW-350 | |
|
Время выхода на режим, мин, не более |
5 |
3 |
|
Габаритные размеры (высотахширинахглубина), мм, не более: - каркасное исполнение - настольное исполнение - щитовое исполнение |
78x124x122 57x104x122 228x254x272 |
482x133x357 440x133x357 542x201x357 |
|
Масса, кг, не более - каркасное исполнение - настольное исполнение - щитовое исполнение |
0,8 0,6 2 |
11,2 10,4 11,3 |
|
Маркировка взрывозащиты |
- |
[Ex ia Ga] IIC Ga X |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
- |
IP66 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота, Гц - напряжение постоянного тока, В |
от 198 до 242 от 47 до 53 24 | |
|
Условия эксплуатации - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более - атмосферное давление, кПа |
от -20 до +60 90 от 84 до 106 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
219000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений в соответствии с таблицей 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор влажности SFTW-3001) |
- |
1 шт. |
|
Паспорт и руководство по эксплуатации |
SFTW-300.01.ПС/РЭ |
1 экз. |
|
1) Комплект поставки формируется в соответствии с заказом | ||
Сведения о методах измерений
приведены в п. 2.2 «Устройство и принцип работы анализаторов» документа «Анализаторы влажности SFTW-300. Паспорт и руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Стандарт предприятия Guoyi (Beijing) Analytical Instrument Co., LTD., Q/KL 20.0072025 «Анализаторы влажности SFTW-300».
