Трансформаторы тока AS40.5
| Номер в ГРСИ РФ: | 95950-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Компания "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
|
95950-25: Описание типа
2025-95950-25-1.pdf
|
Скачать | 148 КБ |
Трансформаторы тока AS40.5 (далее - трансформаторы) предназначены для преобразования силы переменного тока с целью контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95950-25 | ||||||
| Действует | по 23.07.2030 | ||||||
| Наименование | Трансформаторы тока | ||||||
| Модель | AS40.5 | ||||||
| Приказы |
№1486 от
23.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1171eafd-5798-71be-81fe-24e8aa4e43df | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Dalian North Instrument Transformer Group Co., Ltd, КИТАЙ, Fengrong Industrial Park, Pulandian City, Dalian, Liaoning Province
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
(с 23.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 99 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95950-25: Описание типа
2025-95950-25.pdf
Файл устарел
|
Скачать | 148 КБ | |
|
95950-25: Описание типа
2025-95950-25-1.pdf
|
Скачать | 148 КБ |
Описание типа
Назначение
Трансформаторы тока AS40.5 (далее - трансформаторы) предназначены для преобразования силы переменного тока с целью контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы состоят из магнитопровода с несколькими вторичными обмотками, которые залиты эпоксидной смолой. Трансформаторы по принципу конструкции - опорные, с литой изоляцией. Выводы первичной обмотки выведены на корпус трансформатора в виде контактных площадок, каждая с двумя отверстиями для болтов.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора методом лазерной маркировки.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на боковую сторону трансформаторов.

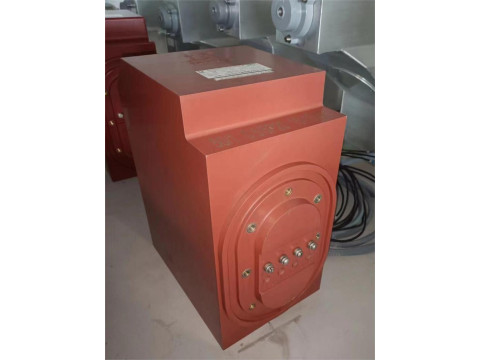

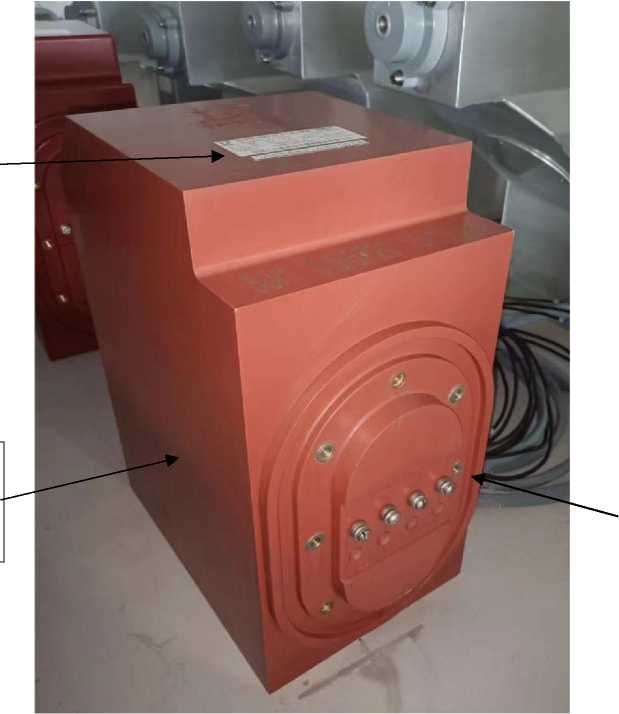

Общий вид трансформаторов, место нанесения заводского номера, место нанесения знака поверки и место пломбировки от несанкционированного доступа представлены на рисунке 1.
Место нанесения заводского номера
Место нанесения знака поверки
Место пломбировки
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбировки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Номинальная частота, Г ц |
50 или 60 |
|
Номинальный первичный ток 11ном, А |
от 5 до 2500 |
|
Номинальный вторичный ток Ъном, А |
1; 5 |
|
Классы точности вторичных обмоток по ГОСТ 77462015 - для измерений и учета - для защиты |
0,2; 0,2S; 0,5; 0,5S; 5P;10P |
|
Номинальная вторичная нагрузка при cos ц = 0,8, В^А - для измерений и учета: - для защиты: |
от 2,5 до 75 от 2,5 до 75 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ШиринахДлинахВысота), мм, не более |
380x430x700 |
|
Масса, кг, не более |
70 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +40 95 от 86 до 107 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
259200 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится на паспорт типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Трансформатор тока |
AS40.5 |
1 |
|
Паспорт |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока
Нормативные документы
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 7746-2015 «Межгосударственный стандарт. Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
Трансформаторы тока AS40.5. Стандарт предприятия
