Машины координатно-измерительные SKY

Машины координатно-измерительные SKY (Фото 2)

Номер в ГРСИ РФ:	95955-25
Производитель / заявитель:	Фирма "Innovalia Metrology", Испания

Скачать

	95955-25: Описание типа 2025-95955-25-1.pdf	Скачать	856.7 КБ
	95955-25: Методика поверки МП-739-2025 2025-mp95955-25-1.pdf	Скачать	5.9 MБ

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Поверка

Машины координатно-измерительные SKY поверка на: www.ktopoverit.ru

Онлайн-сервис метрологических услуг

ЗАКАЗАТЬ ПОВЕРКУ

Машины координатно-измерительные SKY (далее - КИМ) предназначена для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.

Информация по Госреестру

Основные данные

Номер по Госреестру

95955-25

Действует

по 23.07.2030

Наименование

Машины координатно-измерительные

Модель

SKY

Модификации

SKY PLUS 25.25.15
SKY 70.35.35

Приказы

№1486 от 23.07.2025 — Об утверждении типов средств измерений

Код идентификации производства

ОС

СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719

Характер производства

Серийное

Идентификатор записи ФИФ ОЕИ

4ac017db-2f0b-3c1d-e5fd-d88adade2244

Испытания

Дата	Модель	Заводской номер
04.04.2025	SKY 70.35.35	2773
04.04.2025	SKY PLUS 25.25.15	2783

Производитель / Заявитель

Innovalia Metrology, ИСПАНИЯ, Camino de la Yesera, 2, Islarra Industrial Estate, 01139 Altube – Zuia, Alava

Поверка

Методика поверки / информация о поверке	МП-739-2025 Государственная система обеспечения единства измерений. Машины координатно-измерительные SKY. Методика поверки (с 23.07.2025)
Межповерочный интервал / Периодичность поверки	1 год
Зарегистрировано поверок	1 Показать результаты
Найдено поверителей	1 Показать поверителей
Успешных поверок (СИ пригодно)	1 (100%)
Неуспешных поверок (СИ непригодно)	0 (0 %)
Актуальность информации	28.12.2025

Найти результаты поверки

Поверители

Онлайн-сервис метрологических услуг

Машины координатно-измерительные SKY поверка на: www.ktopoverit.ru

Онлайн-сервис метрологических услуг

ЗАКАЗАТЬ ПОВЕРКУ

Для запуска приложения необходим JS

Пожалуйста, включите JavaScript или воспользуйтесь другим браузером.

Скачать

95955-25: Описание типа 2025-95955-25.pdf Файл устарел	Скачать	856.7 КБ
95955-25: Методика поверки МП-739-2025 2025-mp95955-25.pdf Файл устарел	Скачать	5.9 MБ
95955-25: Описание типа 2025-95955-25-1.pdf	Скачать	856.7 КБ
95955-25: Методика поверки МП-739-2025 2025-mp95955-25-1.pdf	Скачать	5.9 MБ

Описание типа

Назначение Описание innovali< MODEL: SKY PLUS 25.25.15L №: 2783 Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.

Конструкция КИМ мостовая с подвижным порталом. Подвижный мост перемещается по направляющим, установленным на опорах. Ползун машины состоит из сварной конструкции, в которой располагается пиноль. Пиноль закреплена с верхней стороны балки моста. Ползун и направляющие по оси X и Y изготавливаются из стали или гранита. Направляющая оси Z изготавливается из гранита. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z.

Измерения производятся в ручном и автоматическом (ЧПУ) режимах. В ручном режиме управления перемещение головки осуществляется при помощи пульта управления. В автоматическом режиме - с помощью программного обеспечения, установленного на компьютер, по заранее составленной программе.

По дополнительному заказу потребителя КИМ могут комплектоваться системой температурной компенсации.

К средствам измерений данного типа относятся машины координатно-измерительные SKY модификаций SKY и SKY PLUS, которые отличаются метрологическими характеристиками и внешним видом. Ползун и направляющие по оси X и Y для КИМ модификации SKY изготавливаются из стали, для КИМ модификации SKY PLUS из гранита.

КИМ модификаций SKY и SKY PLUS изготавливаются в триста сорок одном

типоразмере: 20.15.10, 20.15.15, 20.20.10, 20.20.15, 20.20.20, 25.15.10, 25.15.15, 25.20.10, 25.20.15, 25.20.20, 25.25.10, 25.25.15, 25.25.20, 25.25.25, 30.15.10, 30.15.15, 30.20.10, 30.20.15, 30.20.20,

30.25.10, 30.25.15, 30.25.20, 30.25.25, 30.30.10, 30.30.15, 30.30.20, 30.30.25, 30.30.30, 35.15.10,

35.15.15, 35.20.10, 35.20.15, 35.20.20, 35.25.10, 35.25.15, 35.25.20, 35.25.25, 35.30.10, 35.30.15,

35.30.20, 35.30.25, 35.30.30, 35.35.10, 35.35.15, 35.35.20, 35.35.25, 35.35.30, 35.35.35, 40.15.10,

40.15.15, 40.20.10, 40.20.15, 40.20.20, 40.25.10, 40.25.15, 40.25.20, 40.25.25, 40.30.10, 40.30.15,

40.30.20, 40.30.25, 40.30.30, 40.35.10, 40.35.15, 40.35.20, 40.35.25, 40.35.30, 40.35.35, 40.40.10,

40.40.15, 40.40.20, 40.40.25, 40.40.30, 40.40.35, 40.40.40, 45.15.10, 45.15.15, 45.20.10, 45.20.15,

45.20.20, 45.25.10, 45.25.15, 45.25.20, 45.25.25, 45.30.10, 45.30.15, 45.30.20, 45.30.25, 45.30.30, 45.35.10, 45.35.15, 45.35.20, 45.35.25, 45.35.30, 45.35.35, 45.40.10, 45.40.15, 45.40.20, 45.40.25,

45.40.30, 45.40.35, 45.40.40, 50.15.10, 50.15.15, 50.20.10, 50.20.15, 50.20.20, 50.25.10, 50.25.15,

50.25.20, 50.25.25,

50.35.25, 50.35.30,

50.50.10, 50.50.15,

60.20.15, 60.20.20,

60.30.30, 60.35.10,

60.40.25, 60.40.30,

60.50.40, 60.60.10,

70.20.10, 70.20.15,

70.30.25, 70.30.30,

70.40.20, 70.40.25,

70.50.35, 70.50.40,

80.15.15, 80.20.10,

80.30.20, 80.30.25,

80.40.15, 80.40.20,

80.50.30, 80.50.35,

90.15.10, 90.15.15,

90.30.15, 90.30.20,

90.40.10, 90.40.15,

90.50.25, 90.50.30,

50.30.10, 50.30.15,

50.35.35, 50.40.10,

50.50.20, 50.50.25,

60.25.10, 60.25.15,

60.35.15, 60.35.20,

60.40.35, 60.40.40,

60.60.15, 60.60.20,

70.20.20, 70.25.10,

70.35.10, 70.35.15,

70.40.30, 70.40.35,

70.60.10, 70.60.15,

80.20.15, 80.20.20,

80.30.30, 80.35.10,

80.40.25, 80.40.30,

80.50.40, 80.60.10,

90.20.10, 90.20.15,

90.30.25, 90.30.30,

90.40.20, 90.40.25,

90.50.35, 90.50.40,

50.30.20, 50.30.25,

50.40.15, 50.40.20,

50.50.30, 50.50.35,

60.25.20, 60.25.25,

60.35.25, 60.35.30,

60.50.10, 60.50.15,

60.60.25, 60.60.30,

70.25.15, 70.25.20,

70.35.20, 70.35.25,

70.40.40, 70.50.10,

70.60.20, 70.60.25,

80.25.10, 80.25.15,

80.35.15, 80.35.20,

80.40.35, 80.40.40,

80.60.15, 80.60.20,

90.20.20, 90.25.10,

90.35.10, 90.35.15,

90.40.30, 90.40.35,

90.60.10, 90.60.15,

50.30.30, 50.35.10,

50.40.25, 50.40.30,

50.50.40, 60.15.10,

60.30.10, 60.30.15,

60.35.35, 60.40.10,

60.50.20, 60.50.25,

60.60.35, 60.60.40,

70.25.25, 70.30.10,

70.35.30, 70.35.35,

70.50.15, 70.50.20,

70.60.30, 70.60.35,

80.25.20, 80.25.25,

80.35.25, 80.35.30,

80.50.10, 80.50.15,

80.60.25, 80.60.30,

90.25.15, 90.25.20,

90.35.20, 90.35.25,

90.40.40, 90.50.10,

90.60.20, 90.60.25,

50.35.15, 50.35.20

50.40.35, 50.40.40

60.15.15, 60.20.10

60.30.20, 60.30.25

60.40.15, 60.40.20

60.50.30, 60.50.35

70.15.10, 70.15.15

70.30.15, 70.30.20

70.40.10, 70.40.15

70.50.25, 70.50.30

70.60.40, 80.15.10

80.30.10, 80.30.15

80.35.35, 80.40.10

80.50.20, 80.50.25

80.60.35, 80.60.40

90.25.25, 90.30.10

90.35.30, 90.35.35

90.50.15, 90.50.20

90.60.30, 90.60.35

90.60.40, 100.15.10, 100.15.15, 100.20.10, 100.20.15, 100.20.20, 100.25.10, 100.25.15, 100.25.20,

100.25.25, 100.30.10, 100.30.15, 100.30.20, 100.30.25, 100.30.30, 100.35.10, 100.35.15, 100.35.20,

100.35.25, 100.35.30, 100.35.35, 100.40.10, 100.40.15, 100.40.20, 100.40.25, 100.40.30, 100.40.35,

100.40.40, 100.50.10, 100.50.15, 100.50.20, 100.50.25, 100.50.30, 100.50.35, 100.50.40, 100.60.10,

100.60.15, 100.60.20, 100.60.25, 100.60.30, 100.60.35, 100.60.40 и могут комплектоваться в зависимости от требований заказчика измерительными головами REVO-2, PH10MQ Plus, PH10M

Plus, PH20 и контактным сканирующим датчиком SP80. На измерительные головы Renishaw PH10M Plus и PH10MQ Plus в зависимости от требований заказчика устанавливаются контактные датчики TP20, TP200, SP25M или лазерные сканеры Optiscan 1015-L/HR, Optiscan 1040-L, Optiscan D1100.

Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Заводской номер КИМ в числовом формате, состоящем из арабских цифр, наносится методом печати на маркировочной табличке, расположенной на торце направляющей оси X.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид КИМ представлен на рисунках 1 и 3.

Общий вид маркировочной таблички представлен на рисунке 2.

Место указания заводского номера

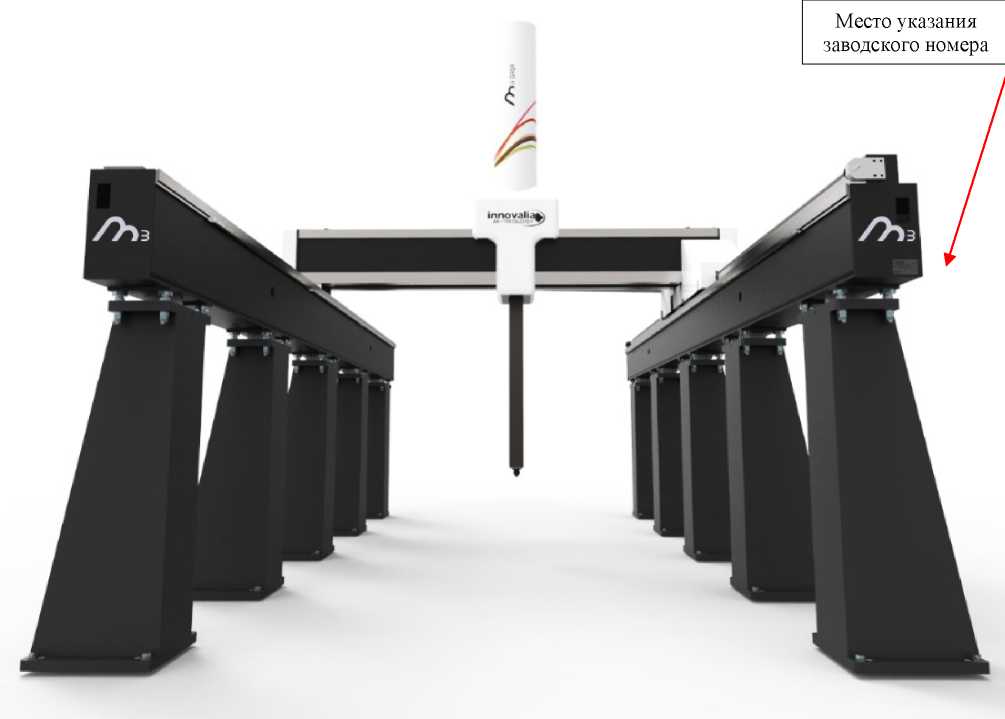

Рисунок 1 - Общий вид КИМ модификации SKY

innovali<

METROLOGY^

Camino de la Yesera, 2

Islarra Industrial Estate - ALTU8E-ZUIA 01139 ALAVA-SPAIN

Место расположения заводского номера

Tel. +34 945 430 718 Fax +34 945 430 378

e-mail: info@innovalia-metrology.com

MODEL: SKY PLUS 25.25.15L №: 2783

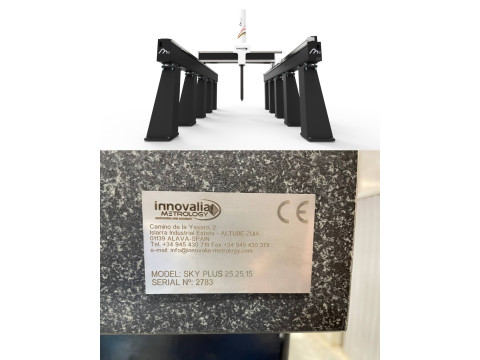

Рисунок 2 - Общий вид маркировочной таблички

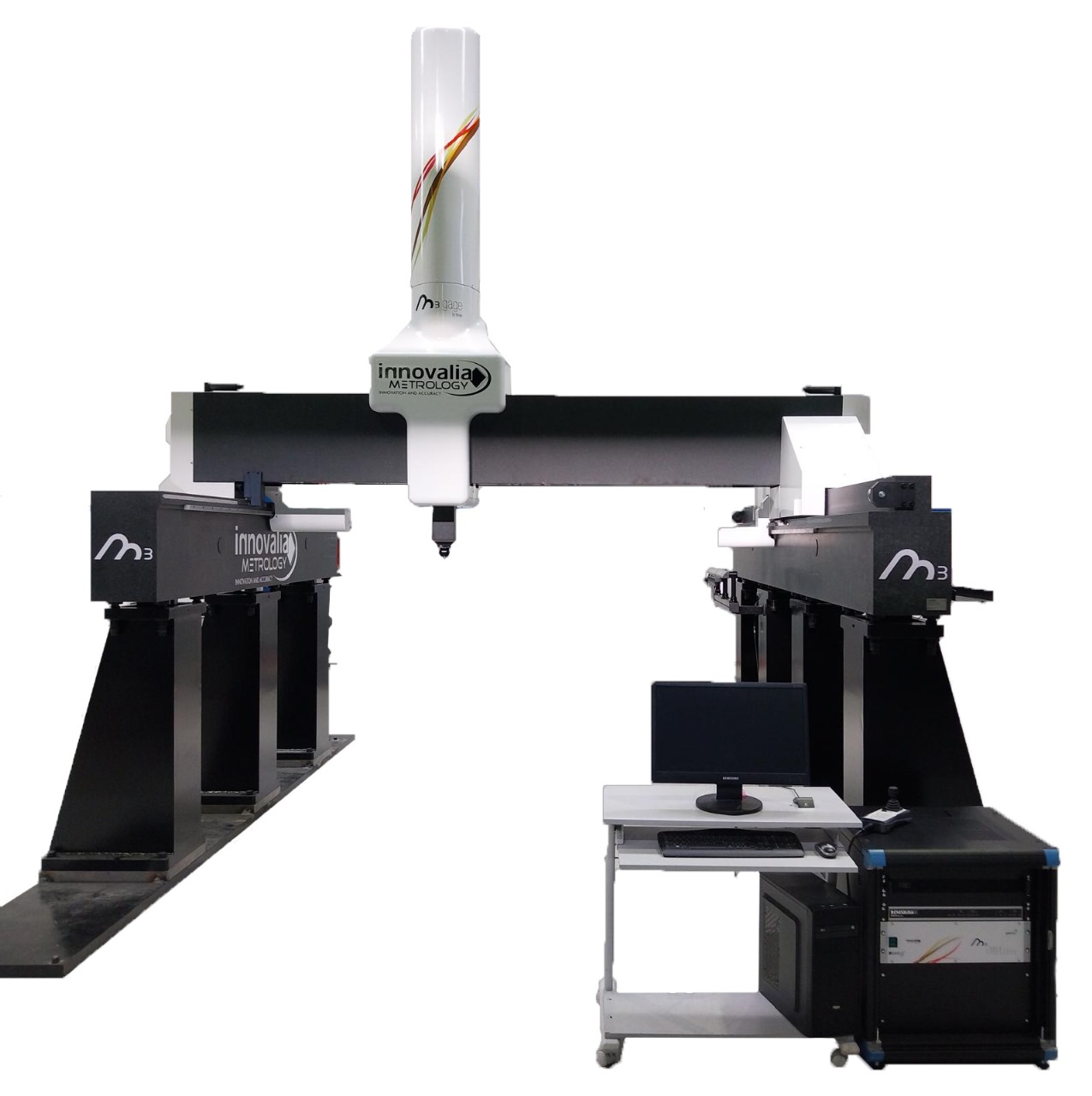

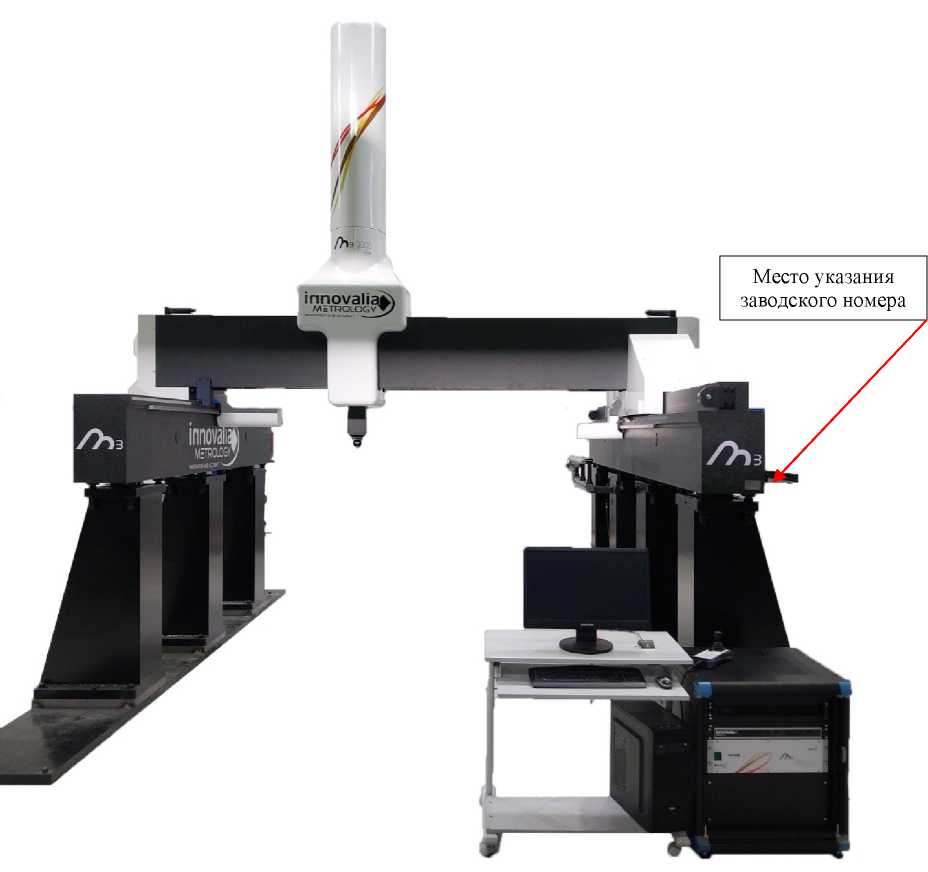

Рисунок 3 - Общий вид КИМ модификации SKY PLUS

Программное обеспечение

Машины координатно-измерительные SKY работают под управлением метрологически значимого программного обеспечения «M3» (далее - ПО).

Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать измеренные значения.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Для защиты ПО от несанкционированного доступа используют USB-ключ, который использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации).

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения_______________________

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	M3
Номер версии (идентификационный номер) ПО	не ниже 3.10
Цифровой идентификатор ПО	-

Технические характеристики

Таблица 2 - Метрологические характеристики

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M			Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200			Измерительная голова PH20			Контактный сканирующий датчик SP80
				Измерительная голова REVO-2			Измерительная голова PH20			Контактный сканирующий датчик SP80
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		МРЕе	MPEp		MPEe	MPEp		МРЕе	MPEp
20.15.10	±(2,0+2,0-L/1000)	2,5	2,0	±(2,5+2,5-L/1000)	3,0	2,5	±(3,0+3,0-L/1000)	3,5	3,0	±(l,5+l,5L/1000)	2,0	1,5
20.15.15	±(2,3+2,3-L/1000)	2,8	2,3	±(2,9+2,9-L/1000)	3,4	2,9	±(3,4+3,4-L/1000)	3,9	3,4	±(l,8+l,8L/1000)	2,3	1,8
20.20.10	±(2,2+2,2-L/1000)	2,7	2,2	±(2,7+2,7-L/1000)	3,2	2,7	±(3,2+3,2-L/1000)	3,7	3,2	±(l,6+l,6L/1000)	2,1	1,6
20.20.15	±(2,5+2,5-L/1000)	3,0	2,5	±(3,l+3,LL/1000)	3,6	3,1	±(3,7+3,7-L/1000)	4,2	3,7	±(l,9+l,9L/1000)	2,4	1,9
20.20.20	±(2,8+2,8L/1000)	3,3	2,8	±(3,4+3,4-L/1000)	3,9	3,4	±(4,l+4,LL/1000)	4,6	4,1	±(2,l+2,LL/1000)	2,6	2,1
25.15.10	±(2,l+2,l-L/1000)	2,6	2,1	±(2,6+2,6-L/1000)	3,1	2,6	±(3,l+3,LL/1000)	3,6	3,1	±(l,6+l,6L/1000)	2,1	1,6
25.15.15	±(2,4+2,4-L/1000)	4,6	2,4	±(3,0+3,0-L/1000)	3,5	3,0	±(3,6+3,6-L/1000)	4,1	3,6	±(l,8+l,8L/1000)	2,3	1,8
25.20.10	±(2,3+2,3-L/1000)	2,8	2,3	±(2,8+2,8L/1000)	3,3	2,8	±(3,4+3,4-L/1000)	3,9	3,4	±(l,7+l,7L/1000)	2,2	1,7
25.20.15	±(2,6+2,6-L/1000)	3,1	2,6	±(3,2+3,2-L/1000)	3,7	3,2	±(3,8+3,8-L/1000)	4,3	3,8	±(2,0+2,0-L/1000)	2,5	2,0
25.20.20	±(2,9+2,9-L/1000)	3,4	2,9	±(3,6+3,6-L/1000)	4,1	3,6	±(4,2+4,2-L/1000)	4,7	4,2	±(2,2+2,2-L/1000)	2,7	2,2
25.25.10	±(2,4+2,4-L/1000)	2,9	2,4	±(3,0+3,0-L/1000)	3,5	3,0	±(3,6+3,6-L/1000)	4,1	3,6	±(l,8+l,8L/1000)	2,3	1,8
25.25.15	±(2,6+2,6-L/1000)	3,2	2,6	±(3,4+3,4-L/1000)	3,9	3,4	±(4,0+4,0-L/1000)	4,5	4,0	±(2,l+2,LL/1000)	2,6	2,1
25.25.20	±(3,0+3,0-L/1000)	3,5	3,0	±(3,8+3,8-L/1000)	4,3	3,8	±(4,5+4,5L/1000)	5,0	4,5	±(2,3+2,3-L/1000)	2,8	2,3
25.25.25	±(3,4+3,4-L/1000)	3,9	3,4	±(4,l+4,LL/1000)	4,6	4,1	±(4,9+4,9L/1000)	5,4	4,9	±(2,6+2,6-L/1000)	3,1	2,6
30.15.10	±(2,2+2,2-L/1000)	2,7	2,2	±(2,8+2,8L/1000)	3,3	2,8	±(3,3+3,3-L/1000)	3,8	3,3	±(l,7+l,7L/1000)	2,2	1,7
30.15.15	±(2,5+2,5-L/1000)	3,0	2,5	±(3,l+3,LL/1000)	3,6	3,1	±(3,7+3,7-L/1000)	4,2	3,7	±(l,9+l,9L/1000)	2,4	1,9
30.20.10	±(2,4+2,4-L/1000)	2,9	2,4	±(2,9+2,9-L/1000)	3,4	2,9	±(3,5+3,5-L/1000)	4,0	3,5	±(l,8+l,8L/1000)	2,3	1,8
30.20.15	±(2,7+2,7-L/1000)	3,2	2,7	±(3,3+3,3-L/1000)	3,8	3,3	±(3,9+3,9-L/1000)	4,4	3,9	±(2,0+2,0-L/1000)	2,5	2,0
30.20.20	±(3,0+3,0-L/1000)	3,5	3,0	±(3,7+3,7-L/1000)	4,2	3,7	±(4,4+4,4-L/1000)	4,9	4,4	±(2,3+2,3-L/1000)	2,8	2,3
30.25.10	±(2,5+2,5-L/1000)	3,0	2,5	±(3,l+3,LL/1000)	3,6	3,1	±(3,7+3,7-L/1000)	4,2	3,7	±(l,9+l,9L/1000)	2,4	1,9
30.25.15	±(2,8+2,8L/1000)	3,3	2,8	±(3,5+3,5-L/1000)	4,0	3,5	±(4,2+4,2-L/1000)	4,7	4,2	±(2,2+2,2-L/1000)	2,7	2,2
30.25.20	±(3,l+3,l-L/1000)	3,6	3,1	±(3,9+3,9-L/1000)	4,4	3,9	±(4,6+4,6L/1000)	5,1	4,6	±(2,4+2,4-L/1000)	2,9	2,4
30.25.25	±(3,5+3,5-L/1000)	4,0	3,5	±(4,3+4,3-L/1000)	4,8	4,3	±(5,0+5,0-L/1000)	5,5	5,0	±(2,7+2,7-L/1000)	3,2	2,7

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M			Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200			Измерительная голова PH20			Контактный сканирующий датчик SP80
				Измерительная голова REVO-2			Измерительная голова PH20			Контактный сканирующий датчик SP80
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		МРЕе	MPEp		MPEe	MPEp		МРЕе	MPEp
30.30.10	±(2,7+2,7-L/1000)	3,2	2,7	±(3,3+3,3-L/1000)	3,8	3,3	±(3,9+3,9-L/1000)	4,4	3,9	±(2,0+2,0-L/1000)	2,5	2,0
30.30.15	±(3,0+3,0-L/1000)	3,5	3,0	±(3,7+3,7-L/1000)	4,2	3,7	±(4,4+4,4-L/1000)	4,9	4,4	±(2,3+2,3-L/1000)	2,8	2,3
30.30.20	±(3,3+3,3-L/1000)	3,8	3,3	±(4,l+4,lL/1000)	4,6	4,1	±(4,8+4,8-L/1000)	5,3	4,8	±(2,5+2,5-L/1000)	3,0	2,5
30.30.25	±(3,6+3,6-L/1000)	4,1	3,6	±(4,4+4,4-L/1000)	4,9	4,4	±(5,3+5,3-L/1000)	5,8	5,3	±(2,8+2,8L/1000)	3,3	2,8
30.30.30	±(3,9+3,9-L/1000)	4,4	3,9	±(4,8+4,8-L/1000)	5,3	4,8	±(5,7+5,7-L/1000)	6,2	5,7	±(3,0+3,0-L/1000)	3,5	3,0
35.15.10	±(2,3+2,3-L/1000)	2,8	2,3	±(2,9+2,9-L/1000)	3,4	2,9	±(3,4+3,4-L/1000)	3,9	3,4	±(l,8+l,8L/1000)	2,3	1,8
35.15.15	±(2,6+2,6-L/1000)	3,1	2,6	±(3,3+3,3-L/1000)	3,8	3,3	±(3,9+3,9-L/1000)	4,4	3,9	±(2,0+2,0-L/1000)	2,5	2,0
35.20.10	±(2,5+2,5-L/1000)	3,0	2,5	±(3,l+3,LL/1000)	3,6	3,1	±(3,7+3,7-L/1000)	4,2	3,7	±(l,9+l,9L/1000)	2,4	1,9
35.20.15	±(2,8+2,8L/1000)	3,3	2,8	±(3,4+3,4-L/1000)	3,9	3,4	±(4,l+4,lL/1000)	4,6	4,1	±(2,l+2,LL/1000)	2,6	2,1
35.20.20	±(3,l+3,LL/1000)	3,6	3,1	±(3,8+3,8-L/1000)	4,3	3,8	±(4,5+4,5L/1000)	5,0	4,5	±(2,4+2,4-L/1000)	2,9	2,4
35.25.10	±(2,6+2,6-L/1000)	3,1	2,6	±(3,3+3,3-L/1000)	3,8	3,3	±(3,9+3,9-L/1000)	4,4	3,9	±(2,0+2,0-L/1000)	2,5	2,0
35.25.15	±(2,9+2,9-L/1000)	3,4	2,9	±(3,6+3,6-L/1000)	4,1	3,6	±(4,3+4,3-L/1000)	4,8	4,3	±(2,3+2,3-L/1000)	2,8	2,3
35.25.20	±(3,3+3,3-L/1000)	3,8	3,3	±(4,0+4,0-L/1000)	4,5	4,0	±(4,8+4,8-L/1000)	5,3	4,8	±(2,5+2,5-L/1000)	3,0	2,5
35.25.25	±(3,6+3,6-L/1000)	4,1	3,6	±(4,4+4,4-L/1000)	4,9	4,4	±(5,2+5,2-L/1000)	5,7	5,2	±(2,8+2,8L/1000)	3,3	2,8
35.30.10	±(2,8+2,8L/1000)	3,3	2,8	±(3,4+3,4-L/1000)	3,9	3,4	±(4,l+4,lL/1000)	4,6	4,1	±(2,l+2,LL/1000)	2,6	2,1
35.30.15	±(2,6+2,6-L/1000)	3,6	3,1	±(3,8+3,8-L/1000)	4,3	3,8	±(4,5+4,5L/1000)	5,0	4,5	±(2,4+2,4-L/1000)	2,9	2,4
35.30.20	±(2,9+2,9-L/1000)	3,9	3,4	±(4,2+4,2-L/1000)	4,7	4,2	±(5,0+5,0-L/1000)	5,5	5,0	±(2,6+2,6-L/1000)	3,1	2,6
35.30.25	±(3,2+3,2-L/1000)	4,2	3,7	±(4,6+4,6L/1000)	5,1	4,6	±(5,4+5,4L/1000)	5,9	5,4	±(2,9+2,9-L/1000)	3,5	2,9
35.30.30	±(3,5+3,5-L/1000)	4,5	4,0	±(4,9+4,9L/1000)	5,4	4,9	±(5,8+5,8L/1000)	6,3	5,8	±(3,l+3,LL/1000)	3,6	3,1
35.35.10	±(2,9+2,9-L/1000)	3,4	2,9	±(3,6+3,6-L/1000)	4,1	3,6	±(4,3+4,3-L/1000)	4,8	4,3	±(2,3+2,3-L/1000)	2,8	2,3
35.35.15	±(3,3+3,3-L/1000)	3,8	3,3	±(4,0+4,0-L/1000)	4,5	4,0	±(4,8+4,8-L/1000)	5,3	4,8	±(2,5+2,5-L/1000)	3,0	2,5
35.35.20	±(3,6+3,6-L/1000)	4,1	3,6	±(4,4+4,4-L/1000)	4,9	4,4	±(5,2+5,2-L/1000)	5,7	5,2	±(2,8+2,8L/1000)	3,3	2,8
35.35.25	±(3,9+3,9-L/1000)	4,4	3,9	±(4,8+4,8-L/1000)	5,3	4,8	±(5,6+5,6-L/1000)	6,1	5,6	±(3,0+3,0-L/1000)	3,5	3,0
35.35.30	±(4,2+4,2-L/1000)	4,7	4,2	±(5,l+5,lL/1000)	5,6	5,1	±(6,l+6,lL/1000)	6,6	6,1	±(3,3+3,3-L/1000)	3,8	3,3
35.35.35	±(4,5+4,5L/1000)	5,0	4,5	±(5,5+5,5-L/1000)	6,0	5,3	±(6,5+6,5-L/1000)	7,0	6,5	±(3,5+3,5-L/1000)	4,0	3,5

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M			Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200			Измерительная голова PH20			Контактный сканирующий датчик SP80
				Измерительная голова REVO-2			Измерительная голова PH20			Контактный сканирующий датчик SP80
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		МРЕе	MPEp		MPEe	MPEp		МРЕе	MPEp
40.15.10	±(2,4+2,4-L/1000)	2,9	2,4	±(3,0+3,0-L/1000)	3,5	3,0	±(3,6+3,6-L/1000)	4,1	3,6	±(l,8+l,8L/1000)	2,3	1,8
40.15.15	±(2,7+2,7-L/1000)	3,2	2,7	±(3,4+3,4-L/1000)	3,9	3,4	±(4,0+4,0-L/1000)	4,5	4,0	±(2,l+2,LL/1000)	2,6	2,1
40.20.10	±(2,6+2,6-L/1000)	3,1	2,6	±(3,2+3,2-L/1000)	3,7	3,2	±(3,8+3,8-L/1000)	4,3	3,8	±(2,0+2,0-L/1000)	2,5	2,0
40.20.15	±(2,9+2,9-L/1000)	3,4	2,9	±(3,6+3,6-L/1000)	4,1	3,6	±(4,2+4,2-L/1000)	4,7	4,2	±(2,2+2,2-L/1000)	2,7	2,2
40.20.20	±(3,2+3,2-L/1000)	3,7	3,2	±(3,9+3,9-L/1000)	4,4	3,9	±(4,7+4,7-L/1000)	5,2	4,7	±(2,5+2,5-L/1000)	3,0	2,5
40.25.10	±(2,7+2,7-L/1000)	3,2	2,7	±(3,4+3,4-L/1000)	3,9	3,4	±(4,0+4,0-L/1000)	4,5	4,0	±(2,l+2,LL/1000)	2,6	2,1
40.25.15	±(3,0+3,0-L/1000)	3,5	3,0	±(3,8+3,8-L/1000)	4,3	3,8	±(4,5+4,5L/1000)	5,0	4,5	±(2,3+2,3-L/1000)	3,8	2,3
40.25.20	±(3,4+3,4-L/1000)	3,9	3,4	±(4,l+4,lL/1000)	4,6	4,1	±(4,9+4,9L/1000)	5,4	4,9	±(2,6+2,6-L/1000)	3,1	2,6
40.25.25	±(3,7+3,7-L/1000)	4,2	3,7	±(4,5+4,5L/1000)	5,0	4,5	±(5,3+5,3-L/1000)	5,8	5,3	±(2,8+2,8L/1000)	3,3	2,8
40.30.10	±(2,9+2,9-L/1000)	3,4	2,9	±(3,6+3,6-L/1000)	4,1	3,6	±(4,2+4,2-L/1000)	4,7	4,2	±(2,2+2,2-L/1000)	2,7	2,2
40.30.15	±(3,2+3,2-L/1000)	3,7	3,2	±(3,9+3,9-L/1000)	4,4	3,9	±(4,7+4,7-L/1000)	5,2	4,7	±(2,5+2,5-L/1000)	3,0	2,5
40.30.20	±(3,5+3,5-L/1000)	4,0	3,5	±(4,3+4,3-L/1000)	4,8	4,3	±(5,l+5,lL/1000)	5,6	5,1	±(2,7+2,7-L/1000)	3,2	2,7
40.30.25	±(3,8+3,8-L/1000)	4,3	3,8	±(4,7+4,7-L/1000)	5,2	4,7	±(5,6+5,6-L/1000)	6,1	5,6	±(3,0+3,0-L/1000)	3,5	3,0
40.30.30	±(4,l+4,lL/1000)	4,6	4,1	±(5,l+5,lL/1000)	5,6	5,1	±(6,0+6,0L/1000)	6,5	6,0	±(3,2+3,2-L/1000)	3,7	3,2
40.35.10	±(3,0+3,0-L/1000)	3,5	3,0	±(3,8+3,8-L/1000)	4,3	3,8	±(4,5+4,5L/1000)	5,0	4,5	±(2,3+2,3-L/1000)	2,8	2,3
40.35.15	±(3,4+3,4-L/1000)	3,9	3,4	±(4,l+4,lL/1000)	4,6	4,1	±(4,9+4,9L/1000)	5,4	4,9	±(2,6+2,6-L/1000)	3,1	2,6
40.35.20	±(3,7+3,7-L/1000)	4,2	3,7	±(4,5+4,5L/1000)	5,0	4,5	±(5,3+5,3-L/1000)	5,8	5,3	±(2,8+2,8L/1000)	3,3	2,8
40.35.25	±(4,0+4,0-L/1000)	4,5	4,0	±(4,9+4,9L/1000)	5,4	4,9	±(5,8+5,8L/1000)	6,3	5,8	±(3,l+3,LL/1000)	3,6	3,1
40.35.30	±(4,3+4,3-L/1000)	4,8	4,3	±(5,3+5,3-L/1000)	5,8	5,3	±(6,2+6,2-L/1000)	6,7	6,2	±(3,3+3,3-L/1000)	3,8	3,3
40.35.35	±(4,6+4,6L/1000)	5,1	4,6	±(5,6+5,6-L/1000)	6,1	5,6	±(6,6+6,6L/1000)	7,1	6,6	±(3,6+3,6-L/1000)	4,1	3,6
40.40.10	±(3,2+3,2-L/1000)	3,7	3,2	±(3,9+3,9-L/1000)	4,4	3,9	±(4,7+4,7-L/1000)	5,2	4,7	±(2,5+2,5-L/1000)	3,0	2,5
40.40.15	±(3,5+3,5-L/1000)	4,0	3,5	±(4,3+4,3-L/1000)	4,8	4,3	±(5,l+5,lL/1000)	5,6	5,1	±(2,7+2,7-L/1000)	3,2	2,7
40.40.20	±(3,8+3,8-L/1000)	4,3	3,8	±(4,7+4,7-L/1000)	5,2	4,7	±(5,6+5,6-L/1000)	6,1	5,6	±(3,0+3,0-L/1000)	3,5	3,0
40.40.25	±(4,l+4,lL/1000)	4,6	4,1	±(5,l+5,lL/1000)	5,6	5,1	±(6,0+6,0L/1000)	6,5	6,0	±(3,2+3,2-L/1000)	3,7	3,2
40.40.30	±(4,4+4,4-L/1000)	4,9	4,4	±(5,4+5,4L/1000)	5,9	5,4	±(6,4+6,4L/1000)	6,9	6,4	±(3,5+3,5-L/1000)	4,0	3,5

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M			Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200			Измерительная голова PH20			Контактный сканирующий датчик SP80
				Измерительная голова REVO-2			Измерительная голова PH20			Контактный сканирующий датчик SP80
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		МРЕе	MPEp		MPEe	MPEp		МРЕе	MPEp
40.40.35	±(4,8+4,8-L/1000)	5,3	4,8	±(5,8+5,8 L/1000)	6,3	5,8	±(6,9+6,9-L/1000)	7,4	6,9	±(3,7+3,7-L/1000)	4,2	3,7
40.40.40	±(5,1+5,1 L/1000)	5,6	5,1	±(6,2+6,2-L/1000)	6,7	6,2	±(7,3+7,3-L/1000)	7,8	7,3	±(4,0+4,0-L/1000)	4,5	4,0
45.15.10	±(2,5+2,5-L/1000)	3,0	2,5	±(3,l+3,LL/1000)	3,6	3,1	±(3,7+3,7-L/1000)	4,2	3,7	±(l,9+l,9-L/1000)	2,4	1,9
45.15.15	±(2,8+2,8 L/1000)	3,3	2,8	±(3,5+3,5-L/1000)	4,0	3,5	±(4,2+4,2-L/1000)	4,7	4,2	±(2,2+2,2-L/1000)	2,7	2,2
45.20.10	±(2,7+2,7-L/1000)	3,2	2,7	±(3,3+3,3-L/1000)	3,8	3,3	±(3,9+3,9-L/1000)	4,4	3,9	±(2,0+2,0-L/1000)	2,5	2,0
45.20.15	±(3,0+3,0-L/1000)	3,5	3,0	±(3,7+3,7-L/1000)	4,2	3,7	±(4,4+4,4-L/1000)	4,9	4,4	±(2,3+2,3-L/1000)	2,8	2,3
45.20.20	±(3,3+3,3-L/1000)	3,8	3,3	±(4,1+4,1-L/1000)	4,6	4,1	±(4,8+4,8-L/1000)	5,3	4,8	±(2,5+2,5-L/1000)	3,0	2,5
45.25.10	±(2,8+2,8-L/1000)	3,3	2,8	±(3,5+3,5-L/1000)	4,0	3,5	±(4,2+4,2-L/1000)	4,7	4,2	±(2,2+2,2-L/1000)	2,7	2,2
45.25.15	±(3,l+3,LL/1000)	3,6	3,1	±(3,9+3,9-L/1000)	4,4	3,9	±(4,6+4,6-L/1000)	5,1	4,6	±(2,4+2,4-L/1000)	2,9	2,4
45.25.20	±(3,5+3,5-L/1000)	4,0	3,5	±(4,3+4,3-L/1000)	4,8	4,3	±(5,0+5,0-L/1000)	5,3	5,0	±(2,7+2,7-L/1000)	3,2	2,7
45.25.25	±(3,8+3,8-L/1000)	4,3	3,8	±(4,6+4,6-L/1000)	5,1	4,6	±(4,5+4,5-L/1000)	6,0	5,3	±(2,9+2,9-L/1000)	3,4	2,9
45.30.10	±(3,0+3,0-L/1000)	3,5	3,0	±(3,7+3,7-L/1000)	4,2	3,7	±(4,4+4,4-L/1000)	4,9	4,4	±(2,3+2,3-L/1000)	2,8	2,3
45.30.15	±(3,3+3,3-L/1000)	3,8	3,3	±(4,1+4,1-L/1000)	4,6	4,1	±(4,8+4,8-L/1000)	5,3	4,8	±(2,5+2,5-L/1000)	3,0	2,5
45.30.20	±(3,6+3,6-L/1000)	4,1	3,6	±(4,4+4,4-L/1000)	4,9	4,4	±(5,3+5,3-L/1000)	5,8	5,3	±(2,8+2,8-L/1000)	3,3	2,8
45.30.25	±(3,9+3,9-L/1000)	4,4	3,9	±(4,8+4,8-L/1000)	5,3	4,8	±(5,7+5,7-L/1000)	6,2	5,7	±(3,0+3,0-L/1000)	3,5	3,0
45.30.30	±(4,2+4,2-L/1000)	4,7	4,2	±(5,2+5,2-L/1000)	5,7	5,2	±(6,1+6,1-L/1000)	6,6	6,1	±(3,3+3,3-L/1000)	3,8	3,3
45.35.10	±(3,l+3,LL/1000)	3,6	3,1	±(3,9+3,9-L/1000)	4,4	3,9	±(4,6+4,6-L/1000)	5,1	4,6	±(2,4+2,4-L/1000)	2,9	2,4
45.35.15	±(3,5+3,5-L/1000)	4,0	3,5	±(4,3+4,3-L/1000)	4,8	4,3	±(5,0+5,0-L/1000)	5,3	5,0	±(2,7+2,7-L/1000)	3,2	2,7
45.35.20	±(3,8+3,8-L/1000)	4,3	3,8	±(4,6+4,6-L/1000)	5,1	4,6	±(5,5+5,5-L/1000)	6,0	5,3	±(2,9+2,9-L/1000)	3,4	2,9
45.35.25	±(4,1+4,1-L/1000)	4,6	4,1	±(5,0+5,0-L/1000)	5,3	5,0	±(5,9+5,9 L/1000)	6,4	5,9	±(3,2+3,2-L/1000)	3,7	3,2
45.35.30	±(4,4+4,4-L/1000)	4,9	4,4	±(5,4+5,4-L/1000)	5,9	5,4	±(6,4+6,4-L/1000)	6,9	6,4	±(3,4+3,4-L/1000)	3,9	3,4
45.35.35	±(4,7+4,7-L/1000)	5,2	4,7	±(5,8+5,8 L/1000)	6,3	5,8	±(6,8+6,8-L/1000)	7,3	6,8	±(3,7+3,7-L/1000)	4,2	3,7
45.40.10	±(3,3+3,3-L/1000)	3,8	3,3	±(4,1+4,1-L/1000)	4,6	4,1	±(4,8+4,8-L/1000)	5,3	4,8	±(2,5+2,5-L/1000)	3,0	2,5
45.40.15	±(3,6+3,6-L/1000)	4,1	3,6	±(4,4+4,4-L/1000)	4,9	4,4	±(5,3+5,3-L/1000)	5,8	5,3	±(2,8+2,8-L/1000)	3,3	2,8
45.40.20	±(3,9+3,9-L/1000)	4,4	3,9	±(4,8+4,8-L/1000)	5,3	4,8	±(5,7+5,7-L/1000)	6,2	5,7	±(3,0+3,0-L/1000)	3,5	3,0

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M			Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200			Измерительная голова PH20			Контактный сканирующий датчик SP80
				Измерительная голова REVO-2			Измерительная голова PH20			Контактный сканирующий датчик SP80
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		МРЕе	MPEp		MPEe	MPEp		МРЕе	MPEp
45.40.25	±(4,2+4,2-L/1000)	4,7	4,2	±(5,2+5,2-L/1000)	5,7	5,2	±(6,l+6,lL/1000)	6,6	6,1	±(3,3+3,3-L/1000)	3,8	3,3
45.40.30	±(4,6+4,6L/1000)	5Д	4,6	±(5,6+5,6-L/1000)	6,1	5,6	±(6,6+6,6L/1000)	7,1	6,6	±(3,5+3,5-L/1000)	4,0	3,5
45.40.35	±(4,9+4,9L/1000)	5,4	4,9	±(5,9+5,9L/1000)	6,4	5,9	±(7,0+7,0-L/1000)	7,5	7,0	±(3,8+3,8-L/1000)	4,3	3,8
45.40.40	±(5,2+5,2-L/1000)	5,7	5,2	±(6,3+6,3-L/1000)	6,8	6,3	±(7,4+7,4-L/1000)	7,9	7,4	±(4,0+4,0-L/1000)	4,5	4,0
50.15.10	±(2,6+2,6-L/1000)	3,1	2,6	±(3,3+3,3-L/1000)	3,8	3,3	±(3,9+3,9-L/1000)	4,4	3,9	±(2,0+2,0-L/1000)	2,5	2,0
50.15.15	±(2,9+2,9-L/1000)	3,4	2,9	±(3,6+3,6-L/1000)	4,1	3,6	±(4,3+4,3-L/1000)	4,8	4,3	±(2,3+2,3-L/1000)	2,8	2,3
50.20.10	±(2,8+2,8L/1000)	3,3	2,8	±(3,4+3,4-L/1000)	3,9	3,4	±(4,l+4,lL/1000)	4,6	4,1	±(2,l+2,LL/1000)	2,6	2,1
50.20.15	±(3,l+3,LL/1000)	3,6	3,1	±(3,8+3,8-L/1000)	4,3	3,8	±(4,5+4,5L/1000)	5,0	4,5	±(2,4+2,4-L/1000)	2,9	2,4
50.20.20	±(3,4+3,4-L/1000)	3,9	3,4	±(4,2+4,2-L/1000)	4,7	4,2	±(5,0+5,0-L/1000)	5,5	5,0	±(2,6+2,6-L/1000)	3,1	2,6
50.25.10	±(2,9+2,9-L/1000)	3,4	2,9	±(3,6+3,6-L/1000)	4,1	3,6	±(4,3+4,3-L/1000)	4,8	4,3	±(2,3+2,3-L/1000)	2,8	2,3
50.25.15	±(3,3+3,3-L/1000)	3,8	3,3	±(4,0+4,0-L/1000)	4,5	4,0	±(4,8+4,8-L/1000)	5,3	4,8	±(2,5+2,5-L/1000)	3,0	2,5
50.25.20	±(3,6+3,6-L/1000)	4,1	3,6	±(4,4+4,4-L/1000)	4,9	4,4	±(5,2+5,2-L/1000)	5,7	5,2	±(2,8+2,8L/1000)	3,3	2,8
50.25.25	±(3,9+3,9-L/1000)	4,4	3,9	±(4,8+4,8-L/1000)	5,3	4,8	±(5,6+5,6-L/1000)	6,1	5,6	±(3,0+3,0-L/1000)	3,5	3,0
50.30.10	±(3,l+3,LL/1000)	3,6	3,1	±(3,8+3,8-L/1000)	4,3	3,8	±(4,5+4,5L/1000)	5,0	4,5	±(2,4+2,4-L/1000)	2,9	2,4
50.30.15	±(3,4+3,4-L/1000)	3,9	3,4	±(4,2+4,2-L/1000)	4,7	4,2	±(5,0+5,0-L/1000)	5,5	5,0	±(2,6+2,6-L/1000)	3,1	2,6
50.30.20	±(3,7+3,7-L/1000)	4,2	3,7	±(4,6+4,6L/1000)	5,1	4,6	±(5,4+5,4L/1000)	5,9	5,4	±(2,9+2,9-L/1000)	3,4	2,9
50.30.25	±(4,0+4,0-L/1000)	4,5	4,0	±(4,9+4,9L/1000)	5,4	4,9	±(5,8+5,8L/1000)	6,3	5,8	±(3,l+3,LL/1000)	3,6	3,1
50.30.30	±(4,3+4,3-L/1000)	4,8	4,3	±(5,3+5,3-L/1000)	5,8	5,3	±(6,3+6,3-L/1000)	6,8	6,3	±(3,4+3,4-L/1000)	3,9	3,4
50.35.10	±(3,3+3,3-L/1000)	3,8	3,3	±(4,0+4,0-L/1000)	4,5	4,0	±(4,8+4,8-L/1000)	5,3	4,8	±(2,5+2,5-L/1000)	3,0	2,5
50.35.15	±(3,6+3,6-L/1000)	4,1	3,6	±(4,4+4,4-L/1000)	4,9	4,4	±(5,2+5,2,L/1000)	5,7	5,2	±(2,8+2,8L/1000)	3,3	2,8
50.35.20	±(3,9+3,9-L/1000)	4,4	3,9	±(4,8+4,8-L/1000)	5,3	4,8	±(5,6+5,6-L/1000)	6,1	5,6	±(3,0+3,0-L/1000)	3,5	3,0
50.35.25	±(4,2+4,2-L/1000)	4,7	4,2	±(5,l+5,lL/1000)	5,6	5,3	±(6,l+6,lL/1000)	6,6	6,1	±(3,3+3,3-L/1000)	3,8	3,3
50.35.30	±(4,5+4,5L/1000)	5,0	4,5	±(5,5+5,5-L/1000)	6,0	5,3	±(6,5+6,5-L/1000)	7,0	6,5	±(3,5+3,5-L/1000)	4,0	3,5
50.35.35	±(4,8+4,8-L/1000)	5,3	4,8	±(5,9+5,9L/1000)	6,4	5,9	±(6,9+6,9L/1000)	7,4	6,9	±(3,8+3,8-L/1000)	4,3	3,8
50.40.10	±(3,4+3,4-L/1000)	3,9	3,4	±(4,2+4,2-L/1000)	4,7	4,2	±(5,0+5,0-L/1000)	5,5	5,0	±(2,6+2,6-L/1000)	3,1	2,6

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M			Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200			Измерительная голова PH20			Контактный сканирующий датчик SP80
				Измерительная голова REVO-2			Измерительная голова PH20			Контактный сканирующий датчик SP80
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		МРЕе	MPEp		MPEe	MPEp		МРЕе	MPEp
50.40.15	±(3,7+3,7-L/1000)	4,2	3,7	±(4,6+4,6L/1000)	5,1	4,6	±(5,4+5,4L/1000)	5,9	5,4	±(2,9+2,9-L/1000)	3,4	2,9
50.40.20	±(4,0+4,0-L/1000)	4,5	4,0	±(4,9+4,9L/1000)	5,4	4,9	±(5,8+5,8L/1000)	6,3	5,8	±(3,l+3,LL/1000)	3,6	3,1
50.40.25	±(4,3+4,3-L/1000)	4,8	4,3	±(5,3+5,3-L/1000)	5,8	5,3	±(6,3+6,3-L/1000)	6,8	6,3	±(3,4+3,4-L/1000)	3,9	3,4
50.40.30	±(4,7+4,7-L/1000)	5,2	4,7	±(5,7+5,7-L/1000)	6,2	5,7	±(6,7+6,7-L/1000)	7,2	6,7	±(3,6+3,6-L/1000)	4,1	3,6
50.40.35	±(5,0+5,0-L/1000)	5,5	5,0	±(6,l+6,lL/1000)	6,6	6,1	±(7,2+7,2-L/1000)	7,7	7,2	±(3,9+3,9-L/1000)	4,4	3,9
50.40.40	±(5,3+5,3-L/1000)	5,8	5,3	±(6,4+6,4L/1000)	6,9	6,4	±(7,6+7,6-L/1000)	8,1	7,6	±(4,l+4,lL/1000)	4,6	4,1
50.50.10	±(3,7+3,7-L/1000)	4,2	3,7	±(4,6+4,6L/1000)	5,1	4,6	±(5,4+5,4L/1000)	5,9	5,4	±(2,9+2,9-L/1000)	3,4	2,9
50.50.15	±(4,0+4,0-L/1000)	4,5	4,0	±(4,9+4,9L/1000)	5,4	4,9	±(5,8+5,8L/1000)	6,3	5,8	±(3,l+3,LL/1000)	3,6	3,1
50.50.20	±(4,3+4,3-L/1000)	4,8	4,3	±(5,3+5,3-L/1000)	5,8	5,3	±(6,3+6,3-L/1000)	6,8	6,3	±(3,4+3,4-L/1000)	3,9	3,4
50.50.25	±(4,7+4,7-L/1000)	5,2	4,7	±(5,7+5,7-L/1000)	6,2	5,7	±(6,7+6,7-L/1000)	7,2	6,7	±(3,6+3,6-L/1000)	4,1	3,6
50.50.30	±(5,0+5,0-L/1000)	5,5	5,0	±(6,l+6,lL/1000)	6,6	6,1	±(7,2+7,2-L/1000)	7,7	7,2	±(3,9+3,9-L/1000)	4,4	3,9
50.50.35	±(5,3+5,3-L/1000)	5,8	5,3	±(6,4+6,4L/1000)	6,9	6,4	±(7,6+7,6-L/1000)	8,1	7,6	±(4,l+4,lL/1000)	4,6	4,1
50.50.40	±(5,6+5,6-L/1000)	6,1	5,6	±(6,8+6,8L/1000)	7,3	6,8	±(8,0+8,0L/1000)	8,5	8,0	±(4,4+4,4-L/1000)	4,9	4,4
60.15.10	±(2,8+2,8L/1000)	3,3	2,8	±(3,5+3,5-L/1000)	4,0	3,5	±(4,2+4,2-L/1000)	4,7	4,2	±(2,2+2,2-L/1000)	2,7	2,2
60.15.15	±(3,l+3,LL/1000)	3,6	3,1	±(3,9+3,9-L/1000)	4,4	3,9	±(4,6+4,6L/1000)	5,1	4,6	±(2,4+2,4-L/1000)	2,9	2,4
60.20.10	±(3,0+3,0-L/1000)	3,5	3,0	±(3,7+3,7-L/1000)	4,2	3,7	±(4,4+4,4-L/1000)	4,9	4,4	±(2,3+2,3-L/1000)	2,8	2,3
60.20.15	±(3,3+3,3-L/1000)	3,8	3,3	±(4,l+4,lL/1000)	4,6	4,1	±(4,8+4,8-L/1000)	5,3	4,8	±(2,5+2,5-L/1000)	3,0	2,5
60.20.20	±(3,6+3,6-L/1000)	4,1	3,6	±(4,4+4,4-L/1000)	4,9	4,4	±(5,3+5,3-L/1000)	5,8	5,3	±(2,8+2,8L/1000)	3,3	2,8
60.25.10	±(3,l+3,LL/1000)	3,6	3,1	±(3,9+3,9-L/1000)	4,4	3,9	±(4,6+4,6L/1000)	5,1	4,6	±(2,4+2,4-L/1000)	2,9	2,4
60.25.15	±(3,5+3,5-L/1000)	4,0	3,5	±(4,3+4,3-L/1000)	4,8	4,3	±(5,0+5,0-L/1000)	5,5	5,0	±(2,7+2,7-L/1000)	3,2	2,7
60.25.20	±(3,7+3,7-L/1000)	4,3	3,7	±(4,6+4,6L/1000)	5,1	4,6	±(5,5+5,5-L/1000)	6,0	5,3	±(2,9+2,9-L/1000)	3,4	2,9
60.25.25	±(4,l+4,lL/1000)	4,6	4,1	±(5,0+5,0-L/1000)	5,5	5,0	±(5,9+5,9L/1000)	6,4	5,9	±(3,2+3,2-L/1000)	3,7	3,2
60.30.10	±(3,3+3,3-L/1000)	3,8	3,3	±(4,l+4,lL/1000)	4,6	4,1	±(4,8+4,8-L/1000)	5,3	4,8	±(2,5+2,5-L/1000)	3,0	2,5
60.30.15	±(3,6+3,6-L/1000)	4,1	3,6	±(4,4+4,4-L/1000)	4,9	4,4	±(5,3+5,3-L/1000)	5,8	5,3	±(2,8+2,8L/1000)	3,3	2,8
60.30.20	±(3,9+3,9-L/1000)	4,4	3,9	±(4,8+4,8-L/1000)	5,3	4,8	±(5,7+5,7-L/1000)	6,2	5,7	±(3,0+3,0-L/1000)	3,5	3,0

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M			Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200			Измерительная голова PH20			Контактный сканирующий датчик SP80
				Измерительная голова REVO-2			Измерительная голова PH20			Контактный сканирующий датчик SP80
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		МРЕе	MPEp		MPEe	MPEp		МРЕе	MPEp
60.30.25	±(4,2+4,2-L/1000)	4,7	4,2	±(5,2+5,2-L/1000)	5,7	5,2	±(6,l+6,lL/1000)	6,6	6,1	±(3,3+3,3-L/1000)	3,8	3,3
60.30.30	±(4,6+4,6L/1000)	5Д	4,6	±(5,6+5,6-L/1000)	6,1	5,6	±(6,6+6,6L/1000)	7,1	6,6	±(3,5+3,5-L/1000)	4,0	3,5
60.35.10	±(3,5+3,5-L/1000)	4,0	3,5	±(4,3+4,3-L/1000)	4,8	4,3	±(5,0+5,0-L/1000)	5,5	5,0	±(2,7+2,7-L/1000)	3,2	2,7
60.35.15	±(3,8+3,8-L/1000)	4,3	3,8	±(4,6+4,6L/1000)	5,1	4,6	±(5,5+5,5-L/1000)	6,0	5,3	±(2,9+2,9-L/1000)	3,4	2,9
60.35.20	±(4,l+4,lL/1000)	4,6	4,1	±(5,0+5,0-L/1000)	5,5	5,0	±(5,9+5,9L/1000)	6,4	5,9	±(3,2+3,2-L/1000)	3,7	3,2
60.35.25	±(4,4+4,4-L/1000)	4,9	4,4	±(5,4+5,4L/1000)	5,9	5,4	±(6,4+6,4L/1000)	6,9	6,4	±(3,4+3,4-L/1000)	3,9	3,4
60.35.30	±(4,7+4,7-L/1000)	5,2	4,7	±(5,8+5,8L/1000)	6,3	5,8	±(6,8+6,8L/1000)	7,3	6,8	±(3,7+3,7-L/1000)	4,2	3,7
60.35.35	±(5,0+5,0-L/1000)	5,5	5,0	±(6,l+6,lL/1000)	6,6	6,1	±(7,2+7,2-L/1000)	7,7	7,2	±(3,9+3,9-L/1000)	4,4	3,9
60.40.10	±(3,6+3,6-L/1000)	4,1	3,6	±(4,4+4,4-L/1000)	4,9	4,4	±(5,3+5,3-L/1000)	5,8	5,3	±(2,8+2,8L/1000)	3,3	2,8
60.40.15	±(3,9+3,9-L/1000)	4,4	3,9	±(4,8+4,8-L/1000)	5,3	4,8	±(5,7+5,7-L/1000)	6,2	5,7	±(3,0+3,0-L/1000)	3,5	3,0
60.40.20	±(4,2+4,2-L/1000)	4,7	4,2	±(5,2+5,2-L/1000)	5,7	5,2	±(6,l+6,lL/1000)	6,6	6,1	±(3,3+3,3-L/1000)	3,8	3,3
60.40.25	±(4,6+4,6L/1000)	5,1	4,6	±(5,6+5,6-L/1000)	6,1	5,6	±(6,6+6,6L/1000)	7,1	6,6	±(3,5+3,5-L/1000)	4,0	3,5
60.40.30	±(4,9+4,9L/1000)	5,4	4,9	±(5,9+5,9L/1000)	6,4	5,9	±(7,0+7,0-L/1000)	7,5	7,0	±(3,8+3,8-L/1000)	4,3	3,8
60.40.35	±(5,2+5,2-L/1000)	5,7	5,2	±(6,3+6,3-L/1000)	6,8	6,3	±(7,4+7,4-L/1000)	7,9	7,4	±(4,0+4,0-L/1000)	4,5	4,0
60.40.40	±(5,5+5,5-L/1000)	6,0	5,3	±(6,7+6,7-L/1000)	7,2	6,7	±(7,9+7,9-L/1000)	8,4	7,9	±(4,3+4,3-L/1000)	4,8	4,3
60.50.10	±(3,9+3,9-L/1000)	4,4	3,9	±(4,8+4,8-L/1000)	5,3	4,8	±(5,7+5,7-L/1000)	6,2	5,7	±(3,0+3,0-L/1000)	3,5	3,0
60.50.15	±(4,2+4,2-L/1000)	4,7	4,2	±(5,2+5,2-L/1000)	5,7	5,2	±(6,l+6,lL/1000)	6,6	6,1	±(3,3+3,3-L/1000)	3,8	3,3
60.50.20	±(4,6+4,6L/1000)	5,1	4,6	±(5,6+5,6-L/1000)	6,1	5,6	±(6,6+6,6L/1000)	7,1	6,6	±(3,5+3,5-L/1000)	4,0	3,5
60.50.25	±(4,9+4,9L/1000)	5,4	4,9	±(5,9+5,9L/1000)	6,4	5,9	±(7,0+7,0-L/1000)	7,5	7,0	±(3,8+3,8-L/1000)	4,3	3,8
60.50.30	±(5,2+5,2-L/1000)	5,7	5,2	±(6,3+6,3-L/1000)	6,8	6,3	±(7,4+7,4-L/1000)	7,9	7,4	±(4,0+4,0-L/1000)	4,5	4,0
60.50.35	±(5,5+5,5-L/1000)	6,0	5,3	±(6,7+6,7-L/1000)	7,2	6,7	±(7,9+7,9-L/1000)	8,4	7,9	±(4,3+4,3-L/1000)	4,8	4,3
60.50.40	±(5,8+5,8L/1000)	6,3	5,8	±(7,l+7,LL/1000)	7,6	7,1	±(8,3+8,3-L/1000)	8,8	8,3	±(4,5+4,5L/1000)	5,0	4,5
60.60.10	±(4,2+4,2-L/1000)	4,7	4,2	±(5,2+5,2-L/1000)	5,7	5,2	±(6,l+6,lL/1000)	6,6	6,1	±(3,3+3,3-L/1000)	3,8	3,3
60.60.15	±(4,6+4,6L/1000)	5,1	4,6	±(5,6+5,6-L/1000)	6,1	5,6	±(6,6+6,6L/1000)	7,1	6,6	±(3,5+3,5-L/1000)	4,0	3,5
60.60.20	±(4,9+4,9L/1000)	5,4	4,9	±(5,9+5,9L/1000)	6,4	5,9	±(7,0+7,0-L/1000)	7,5	7,0	±(3,8+3,8-L/1000)	4,3	3,8

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M			Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200			Измерительная голова PH20			Контактный сканирующий датчик SP80
				Измерительная голова REVO-2			Измерительная голова PH20			Контактный сканирующий датчик SP80
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		МРЕе	MPEp		MPEe	MPEp		МРЕе	MPEp
60.60.25	±(5,2+5,2-L/1000)	5,7	5,2	±(6,3+6,3-L/1000)	6,8	6,3	±(7,4+7,4-L/1000)	7,9	7,4	±(4,0+4,0-L/1000)	4,5	4,0
60.60.30	±(5,5+5,5 L/1000)	6,0	5,3	±(6,7+6,7-L/1000)	7,2	6,7	±(7,9+7,9-L/1000)	8,4	7,9	±(4,3+4,3-L/1000)	4,8	4,3
60.60.35	±(5,8+5,8L/1000)	6,3	5,8	±(7,1+7,1 L/1000)	7,6	7,1	±(8,3+8,3-L/1000)	8,8	8,3	±(4,5+4,5 L/1000)	5,0	4,5
60.60.40	±(6,1+6,1 L/1000)	6,6	6,1	±(7,4+7,4-L/1000)	7,9	7,4	±(8,8+8,8 L/1000)	9,3	8,8	±(4,8+4,8-L/1000)	5,3	4,8
70.15.10	±(3,0+3,0-L/1000)	3,5	3,0	±(3,8+3,8-L/1000)	4,3	3,8	±(4,5+4,5 L/1000)	5,0	4,5	±(2,3+2,3-L/1000)	2,8	2,3
70.15.15	±(3,4+3,4-L/1000)	3,9	3,4	±(4,1+4,1 L/1000)	4,6	4,1	±(4,9+4,9 L/1000)	5,4	4,9	±(2,6+2,6-L/1000)	3,1	2,6
70.20.10	±(3,2+3,2-L/1000)	3,7	3,2	±(3,9+3,9-L/1000)	4,4	3,9	±(4,7+4,7-L/1000)	5,2	4,7	±(2,5+2,5-L/1000)	3,0	2,5
70.20.15	±(3,5+3,5-L/1000)	4,0	3,5	±(4,3+4,3-L/1000)	4,8	4,3	±(5,1+5,1 L/1000)	5,6	5,3	±(2,7+2,7-L/1000)	3,2	2,7
70.20.20	±(3,8+3,8-L/1000)	4,3	3,8	±(4,7+4,7-L/1000)	5,2	4,7	±(5,6+5,6-L/1000)	6,1	5,6	±(3,0+3,0-L/1000)	3,5	3,0
70.25.10	±(3,4+3,4-L/1000)	3,9	3,4	±(4,1+4,1 L/1000)	4,6	4,1	±(4,9+4,9 L/1000)	5,4	4,9	±(2,6+2,6-L/1000)	3,1	2,6
70.25.15	±(3,7+3,7-L/1000)	4,2	3,7	±(4,5+4,5 L/1000)	5,0	4,5	±(5,3+5,3-L/1000)	5,8	5,3	±(2,8+2,8 L/1000)	3,3	2,8
70.25.20	±(4,0+4,0-L/1000)	4,5	4,0	±(4,9+4,9 L/1000)	5,4	4,9	±(5,8+5,8 L/1000)	6,3	5,8	±(3,l+3,LL/1000)	3,6	3,1
70.25.25	±(4,3+4,3-L/1000)	4,8	4,3	±(5,3+5,3-L/1000)	6,8	5,3	±(6,2+6,2-L/1000)	6,7	6,2	±(3,3+3,3-L/1000)	3,8	3,3
70.30.10	±(3,5+3,5-L/1000)	4,0	3,5	±(4,3+4,3-L/1000)	4,8	4,3	±(5,1+5,1 L/1000)	5,6	5,3	±(2,7+2,7-L/1000)	3,2	2,7
70.30.15	±(3,8+3,8-L/1000)	4,3	3,8	±(4,7+4,7-L/1000)	5,2	4,7	±(5,6+5,6-L/1000)	6,1	5,6	±(3,0+3,0-L/1000)	3,5	3,0
70.30.20	±(4,1+4,1 L/1000)	4,6	4,1	±(5,1+5,1 L/1000)	5,6	5,3	±(6,0+6,0 L/1000)	6,5	6,0	±(3,2+3,2-L/1000)	3,7	3,2
70.30.25	±(4,4+4,4-L/1000)	4,9	4,4	±(5,4+5,4 L/1000)	5,9	5,4	±(6,4+6,4 L/1000)	6,9	6,4	±(3,5+3,5-L/1000)	4,0	3,5
70.30.30	±(4,8+4,8-L/1000)	5,3	4,8	±(5,8+5,8 L/1000)	6,3	5,8	±(6,9+6,9 L/1000)	7,4	6,9	±(3,7+3,7-L/1000)	4,2	3,7
70.35.10	±(3,7+3,7-L/1000)	4,2	3,7	±(4,5+4,5 L/1000)	5,0	4,5	±(5,3+5,3-L/1000)	5,8	5,3	±(2,8+2,8 L/1000)	3,3	2,8
70.35.15	±(4,0+4,0-L/1000)	4,5	4,0	±(4,9+4,9 L/1000)	5,4	4,9	±(5,8+5,8 L/1000)	6,3	5,8	±(3,l+3,LL/1000)	3,6	3,1
70.35.20	±(4,3+4,3-L/1000)	4,8	4,3	±(5,3+5,3-L/1000)	5,8	5,3	±(6,2+6,2-L/1000)	6,7	6,2	±(3,3+3,3-L/1000)	3,8	3,3
70.35.25	±(4,6+4,6 L/1000)	5,1	4,6	±(5,6+5,6-L/1000)	6,1	5,6	±(6,6+6,6 L/1000)	7,1	6,6	±(3,6+3,6-L/1000)	4,1	3,6
70.35.30	±(4,9+4,9 L/1000)	5,4	4,9	±(6,0+6,0 L/1000)	6,5	6,0	±(7,1+7,1 L/1000)	7,6	7,1	±(3,8+3,8-L/1000)	4,3	3,8
70.35.35	±(5,2+5,2-L/1000)	5,7	5,2	±(6,4+6,4 L/1000)	6,9	6,4	±(7,5+7,5-L/1000)	8,0	7,5	±(4,1+4,1 L/1000)	4,6	4,1
70.40.10	±(3,7+3,7-L/1000)	4,3	3,7	±(4,7+4,7-L/1000)	5,2	4,7	±(5,6+5,6-L/1000)	6,1	5,6	±(3,0+3,0-L/1000)	3,5	3,0

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M			Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200			Измерительная голова PH20			Контактный сканирующий датчик SP80
				Измерительная голова REVO-2			Измерительная голова PH20			Контактный сканирующий датчик SP80
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		МРЕе	MPEp		MPEe	MPEp		МРЕе	MPEp
70.40.15	±(4,1+4,1 -L/1000)	4,6	4,1	±(5,1+5,1 -L/1000)	5,6	5,3	±(6,0+6,0-L/1000)	6,5	6,0	±(3,2+3,2-L/1000)	3,7	3,2
70.40.20	±(4,4+4,4-L/1000)	4,9	4,4	±(5,4+5,4-L/1000)	5,9	5,4	±(6,4+6,4-L/1000)	6,9	6,4	±(3,5+3,5-L/1000)	4,0	3,5
70.40.25	±(4,8+4,8-L/1000)	5,3	4,8	±(5,8+5,8 L/1000)	6,3	5,8	±(6,9+6,9-L/1000)	7,4	6,9	±(3,7+3,7-L/1000)	4,2	3,7
70.40.30	±(5,1+5,1 L/1000)	5,6	5,3	±(6,2+6,2-L/1000)	6,7	6,2	±(7,3+7,3-L/1000)	7,8	7,3	±(4,0+4,0-L/1000)	4,5	4,0
70.40.35	±(5,4+5,4 L/1000)	5,9	5,4	±(6,6+6,6-L/1000)	7,1	6,6	±(7,7+7,7-L/1000)	8,2	7,7	±(4,2+4,2-L/1000)	4,7	4,2
70.40.40	±(5,7+5,7-L/1000)	6,2	5,7	±(6,9+6,9-L/1000)	7,4	6,9	±(8,2+8,2-L/1000)	8,7	8,2	±(4,5+4,5-L/1000)	5,0	4,5
70.50.10	±(4,1+4,1 L/1000)	4,6	4,1	±(5,1+5,1 -L/1000)	5,6	5,3	±(6,0+6,0-L/1000)	6,5	6,0	±(3,2+3,2-L/1000)	3,7	3,2
70.50.15	±(4,4+4,4-L/1000)	4,9	4,4	±(5,4+5,4-L/1000)	5,9	5,4	±(6,4+6,4-L/1000)	6,9	6,4	±(3,5+3,5-L/1000)	4,0	3,5
70.50.20	±(4,8+4,8-L/1000)	5,3	4,8	±(5,8+5,8 L/1000)	6,3	5,8	±(6,9+6,9-L/1000)	7,4	6,9	±(3,7+3,7-L/1000)	4,2	3,7
70.50.25	±(5,1+5,1 -L/1000)	5,6	5,3	±(6,2+6,2-L/1000)	6,7	6,2	±(7,3+7,3-L/1000)	7,8	7,3	±(4,0+4,0-L/1000)	4,5	4,0
70.50.30	±(5,4+5,4-L/1000)	5,9	5,4	±(6,6+6,6-L/1000)	7,1	6,6	±(7,7+7,7-L/1000)	8,2	7,7	±(4,2+4,2-L/1000)	4,7	4,2
70.50.35	±(5,7+5,7-L/1000)	6,2	5,7	±(6,9+6,9-L/1000)	7,4	6,9	±(8,2+8,2-L/1000)	8,7	8,2	±(4,5+4,5-L/1000)	5,0	4,5
70.50.40	±(6,0+6,0-L/1000)	6,5	6,0	±(7,3+7,3-L/1000)	7,8	7,3	±(8,6+8,6-L/1000)	9,1	8,6	±(4,7+4,7-L/1000)	5,2	4,7
70.60.10	±(4,4+4,4-L/1000)	4,9	4,4	±(5,4+5,4-L/1000)	5,9	5,4	±(6,4+6,4-L/1000)	6,9	6,4	±(3,5+3,5-L/1000)	4,0	3,5
70.60.15	±(4,8+4,8-L/1000)	5,3	4,8	±(5,8+5,8 L/1000)	6,3	5,8	±(6,9+6,9-L/1000)	7,4	6,9	±(3,7+3,7-L/1000)	4,2	3,7
70.60.20	±(5,1+5,1 -L/1000)	5,6	5,3	±(6,2+6,2-L/1000)	6,7	6,2	±(7,3+7,3-L/1000)	7,8	7,3	±(4,0+4,0-L/1000)	4,5	4,0
70.60.25	±(5,4+5,4-L/1000)	5,9	5,4	±(6,6+6,6-L/1000)	7,1	6,6	±(7,7+7,7-L/1000)	8,2	7,7	±(4,2+4,2-L/1000)	4,7	4,2
70.60.30	±(5,7+5,7-L/1000)	6,2	5,7	±(6,9+6,9-L/1000)	7,4	6,9	±(8,2+8,2-L/1000)	8,7	8,2	±(4,5+4,5-L/1000)	5,0	4,5
70.60.35	±(6,0+6,0-L/1000)	6,5	6,0	±(7,3+7,3-L/1000)	7,8	7,3	±(8,6+8,6-L/1000)	9,1	8,6	±(4,7+4,7-L/1000)	5,2	4,7
70.60.40	±(6,3+6,3-L/1000)	6,8	6,3	±(7,7+7,7-L/1000)	8,2	7,7	±(9,1+9,1-L/1000)	9,6	9,1	±(5,0+5,0-L/1000)	5,5	5,0
80.15.10	±(3,3+3,3-L/1000)	3,8	3,3	±(4,0+4,0-L/1000)	4,5	4,0	±(4,8+4,8-L/1000)	5,3	4,8	±(2,5+2,5-L/1000)	3,0	2,5
80.15.15	±(3,6+3,6-L/1000)	4,1	3,6	±(4,4+4,4-L/1000)	4,9	4,4	±(5,2+5,2-L/1000)	5,7	5,2	±(2,8+2,8-L/1000)	3,3	2,8
80.20.10	±(3,4+3,4-L/1000)	3,9	3,4	±(4,2+4,2-L/1000)	4,7	4,2	±(5,0+5,0-L/1000)	5,5	5,0	±(2,6+2,6-L/1000)	3,1	2,6
80.20.15	±(3,7+3,7-L/1000)	4,2	3,7	±(4,6+4,6-L/1000)	5,1	4,6	±(5,4+5,4-L/1000)	5,9	5,4	±(2,9+2,9-L/1000)	3,4	2,9
80.20.20	±(4,0+4,0-L/1000)	4,5	4,0	±(4,9+4,9-L/1000)	5,4	4,9	±(5,8+5,8 L/1000)	6,3	5,8	±(3,l+3,LL/1000)	5,6	3,1

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M			Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200			Измерительная голова PH20			Контактный сканирующий датчик SP80
				Измерительная голова REVO-2			Измерительная голова PH20			Контактный сканирующий датчик SP80
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		МРЕе	MPEp		MPEe	MPEp		МРЕе	MPEp
80.25.10	±(3,6+3,6-L/1000)	4,1	3,6	±(4,4+4,4-L/1000)	4,9	4,4	±(5,2+5,2-L/1000)	5,7	5,2	±(2,8+2,8L/1000)	3,3	2,8
80.25.15	±(3,9+3,9-L/1000)	4,4	3,9	±(4,8+4,8-L/1000)	5,3	4,8	±(5,6+5,6-L/1000)	6,1	5,6	±(3,0+3,0-L/1000)	3,5	3,0
80.25.20	±(4,2+4,2-L/1000)	4,7	4,2	±(5,l+5,lL/1000)	5,6	5,3	±(6,l+6,lL/1000)	6,6	6,1	±(3,3+3,3-L/1000)	3,8	3,3
80.25.25	±(4,5+4,5L/1000)	5,0	4,5	±(5,5+5,5-L/1000)	6,0	5,3	±(6,5+6,5-L/1000)	7,0	6,5	±(3,5+3,5-L/1000)	4,0	3,5
80.30.10	±(3,7+3,7-L/1000)	4,2	3,7	±(4,6+4,6L/1000)	5,1	4,6	±(5,4+5,4L/1000)	5,9	5,4	±(2,9+2,9-L/1000)	3,4	2,9
80.30.15	±(4,0+4,0-L/1000)	4,5	4,0	±(4,9+4,9L/1000)	5,4	4,9	±(5,8+5,8L/1000)	6,3	5,8	±(3,l+3,LL/1000)	3,6	3,1
80.30.20	±(4,3+4,3-L/1000)	4,8	4,3	±(5,3+5,3-L/1000)	5,8	5,3	±(6,3+6,3-L/1000)	6,8	6,3	±(3,4+3,4-L/1000)	3,9	3,4
80.30.25	±(4,7+4,7-L/1000)	5,2	4,7	±(5,7+5,7-L/1000)	6,2	5,7	±(6,7+6,7-L/1000)	7,2	6,7	±(3,6+3,6-L/1000)	4,1	3,6
80.30.30	±(5,0+5,0-L/1000)	5,5	5,0	±(6,l+6,lL/1000)	6,6	6,1	±(7,2+7,2-L/1000)	7,7	7,2	±(3,9+3,9-L/1000)	4,4	3,9
80.35.10	±(3,9+3,9-L/1000)	4,4	3,9	±(4,8+4,8-L/1000)	5,3	4,8	±(5,6+5,6-L/1000)	6,1	5,6	±(3,0+3,0-L/1000)	3,5	3,0
80.35.15	±(4,2+4,2-L/1000)	4,7	4,2	±(5,l+5,lL/1000)	5,6	5,3	±(6,l+6,lL/1000)	6,6	6,1	±(3,3+3,3-L/1000)	3,8	3,3
80.35.20	±(4,5+4,5L/1000)	5,0	4,5	±(5,5+5,5-L/1000)	6,0	5,3	±(6,5+6,5-L/1000)	7,0	6,5	±(3,5+3,5-L/1000)	4,0	3,5
80.35.25	±(4,8+4,8-L/1000)	5,3	4,8	±(5,9+5,9L/1000)	6,4	5,9	±(6,9+6,9L/1000)	7,4	6,9	±(3,8+3,8-L/1000)	4,3	3,8
80.35.30	±(5,l+5,lL/1000)	5,6	5,3	±(6,2+6,2-L/1000)	6,7	6,2	±(7,4+7,4-L/1000)	7,9	7,4	±(4,0+4,0-L/1000)	4,5	4,0
80.35.35	±(5,4+5,4L/1000)	5,9	5,4	±(6,6+6,6L/1000)	7,1	6,6	±(7,8+7,8-L/1000)	8,3	7,8	±(4,3+4,3-L/1000)	4,8	4,3
80.40.10	±(4,0+4,0-L/1000)	4,5	4,0	±(4,9+4,9L/1000)	5,4	4,9	±(5,8+5,8L/1000)	6,3	5,8	±(3,l+3,LL/1000)	3,6	3,1
80.40.15	±(4,3+4,3-L/1000)	4,8	4,3	±(5,3+5,3-L/1000)	5,8	5,3	±(6,3+6,3-L/1000)	6,8	6,3	±(3,4+3,4-L/1000)	3,9	3,4
80.40.20	±(4,7+4,7-L/1000)	5,2	4,7	±(5,7+5,7-L/1000)	6,2	5,7	±(6,7+6,7-L/1000)	7,2	6,7	±(3,6+3,6-L/1000)	4,1	3,6
80.40.25	±(5,0+5,0-L/1000)	5,5	5,0	±(6,l+6,lL/1000)	6,6	6,1	±(7,2+7,2-L/1000)	7,7	7,2	±(3,9+3,9-L/1000)	4,4	3,9
80.40.30	±(5,3+5,3-L/1000)	5,8	5,3	±(6,4+6,4L/1000)	6,9	6,4	±(7,6+7,6-L/1000)	8,1	7,6	±(4,l+4,lL/1000)	4,6	4,1
80.40.35	±(5,6+5,6-L/1000)	6,1	5,6	±(6,8+6,8L/1000)	7,3	6,8	±(8,0+8,0L/1000)	8,5	8,0	±(4,4+4,4-L/1000)	4,9	4,4
80.40.40	±(5,9+5,9L/1000)	6,4	5,9	±(7,2+7,2-L/1000)	7,7	7,2	±(8,5+8,5L/1000)	9,0	8,5	±(4,6+4,6L/1000)	5,1	4,6
80.50.10	±(4,3+4,3-L/1000)	4,8	4,3	±(5,3+5,3-L/1000)	5,8	5,3	±(6,3+6,3-L/1000)	6,8	6,3	±(3,4+3,4-L/1000)	3,9	3,4
80.50.15	±(4,7+4,7-L/1000)	5,2	4,7	±(5,7+5,7-L/1000)	6,2	5,7	±(6,7+6,7-L/1000)	7,2	6,7	±(3,6+3,6-L/1000)	4,1	3,6
80.50.20	±(5,0+5,0-L/1000)	5,5	5,0	±(6,l+6,lL/1000)	6,6	6,1	±(7,2+7,2-L/1000)	7,7	7,2	±(3,9+3,9-L/1000)	4,4	3,9

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M			Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200			Измерительная голова PH20			Контактный сканирующий датчик SP80
				Измерительная голова REVO-2			Измерительная голова PH20			Контактный сканирующий датчик SP80
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		МРЕе	MPEp		MPEe	MPEp		МРЕе	MPEp
80.50.25	±(5,3+5,3-L/1000)	5,8	5,3	±(6,4+6,4L/1000)	6,9	6,4	±(7,6+7,6-L/1000)	8,1	7,6	±(4,l+4,lL/1000)	4,6	4,1 I
80.50.30	±(5,6+5,6-L/1000)	6,1	5,6	±(6,8+6,8L/1000)	7,3	6,8	±(8,0+8,0L/1000)	8,5	8,0	±(4,4+4,4-L/1000)	4,9	4,4
80.50.35	±(5,9+5,9L/1000)	6,4	5,9	±(7,2+7,2-L/1000)	7,7	7,2	±(8,5+8,5L/1000)	9,0	8,5	±(4,6+4,6L/1000)	5,1	4,6
80.50.40	±(6,2+6,2-L/1000)	6,7	6,2	±(7,6+7,6-L/1000)	8,1	7,6	±(8,9+8,9L/1000)	9,4	8,9	±(4,9+4,9L/1000)	5,4	4,9
80.60.10	±(4,7+4,7-L/1000)	5,2	4,7	±(5,7+5,7-L/1000)	6,2	5,7	±(6,7+6,7-L/1000)	7,2	6,7	±(3,6+3,6-L/1000)	4,1	3,6
80.60.15	±(5,0+5,0-L/1000)	5,5	5,0	±(6,l+6,lL/1000)	6,6	6,1	±(7,2+7,2-L/1000)	7,7	7,2	±(3,9+3,9-L/1000)	4,4	3,9
80.60.20	±(5,3+5,3-L/1000)	5,8	5,3	±(6,4+6,4L/1000)	6,9	6,4	±(7,6+7,6-L/1000)	8,1	7,6	±(4,l+4,lL/1000)	4,6	4,1
80.60.25	±(5,6+5,6-L/1000)	6,1	5,6	±(6,8+6,8L/1000)	7,3	6,8	±(8,0+8,0L/1000)	8,5	8,0	±(4,4+4,4-L/1000)	4,9	4,4
80.60.30	±(5,9+5,9L/1000)	6,4	5,9	±(7,2+7,2-L/1000)	7,7	7,2	±(8,5+8,5L/1000)	9,0	8,5	±(4,6+4,6L/1000)	5,1	4,6
80.60.35	±(6,2+6,2-L/1000)	6,7	6,2	±(7,6+7,6-L/1000)	8,1	7,6	±(8,9+8,9L/1000)	9,4	8,9	±(4,9+4,9L/1000)	5,4	4,9
80.60.40	±(6,5+6,5-L/1000)	7,0	6,5	±(7,9+7,9-L/1000)	8,4	7,9	±(9,3+9,3-L/1000)	9,8	9,3	±(5,l+5,lL/1000)	5,6	5,3
90.15.10	±(3,5+3,5-L/1000)	4,0	3,5	±(4,3+4,3-L/1000)	4,8	4,3	±(5,0+5,0-L/1000)	5,5	5,0	±(2,7+2,7-L/1000)	3,2	2,7
90.15.15	±(3,7+3,7-L/1000)	4,3	3,7	±(4,6+4,6L/1000)	5,1	4,6	±(5,5+5,5-L/1000)	6,0	5,3	±(2,9+2,9-L/1000)	3,4	2,9
90.20.10	±(3,6+3,6-L/1000)	4,1	3,6	±(4,4+4,4-L/1000)	4,9	4,4	±(5,3+5,3-L/1000)	5,8	5,3	±(2,8+2,8L/1000)	3,3	2,8
90.20.15	±(3,9+3,9-L/1000)	4,4	3,9	±(4,8+4,8-L/1000)	5,3	4,8	±(5,7+5,7-L/1000)	6,2	5,7	±(3,0+3,0-L/1000)	3,5	3,0
90.20.20	±(4,2+4,2-L/1000)	4,7	4,2	±(5,2+5,2-L/1000)	5,7	5,2	±(6,l+6,lL/1000)	6,6	6,1	±(3,3+3,3-L/1000)	3,8	3,3
90.25.10	±(3,7+3,7-L/1000)	4,3	3,7	±(4,6+4,6L/1000)	5,1	4,6	±(5,5+5,5-L/1000)	6,0	5,3	±(2,9+2,9-L/1000)	3,4	2,9
90.25.15	±(4,l+4,lL/1000)	4,6	4,1	±(5,0+5,0-L/1000)	5,5	5,0	±(5,9+5,9L/1000)	6,4	5,9	±(3,2+3,2-L/1000)	3,7	3,2
90.25.20	±(4,4+4,4-L/1000)	4,9	4,4	±(5,4+5,4L/1000)	5,9	5,4	±(6,4+6,4L/1000)	6,9	6,4	±(3,4+3,4-L/1000)	3,9	3,4
90.25.25	±(4,7+4,7-L/1000)	5,2	4,7	±(5,8+5,8L/1000)	6,3	5,8	±(6,8+6,8L/1000)	7,3	6,8	±(3,7+3,7-L/1000)	4,2	3,7
90.30.10	±(3,9+3,9-L/1000)	4,4	3,9	±(4,8+4,8-L/1000)	5,3	4,8	±(5,7+5,7-L/1000)	6,2	5,7	±(3,0+3,0-L/1000)	3,5	3,0
90.30.15	±(4,2+4,2-L/1000)	4,7	4,2	±(5,2+5,2-L/1000)	5,7	5,2	±(6,l+6,lL/1000)	6,6	6,1	±(3,3+3,3-L/1000)	3,8	3,3
90.30.20	±(4,6+4,6L/1000)	5,1	4,6	±(5,6+5,6-L/1000)	6,1	5,6	±(6,6+6,6L/1000)	7,1	6,6	±(3,5+3,5-L/1000)	4,0	3,5
90.30.25	±(4,9+4,9L/1000)	5,4	4,9	±(5,9+5,9L/1000)	6,4	5,9	±(7,0+7,0-L/1000)	7,5	7,0	±(3,8+3,8-L/1000)	4,3	3,8
90.30.30	±(5,2+5,2-L/1000)	5,7	5,2	±(6,3+6,3-L/1000)	6,8	6,3	±(7,4+7,4-L/1000)	7,9	7,4	±(4,0+4,0-L/1000)	4,5	4,0

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M			Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200			Измерительная голова PH20			Контактный сканирующий датчик SP80
				Измерительная голова REVO-2			Измерительная голова PH20			Контактный сканирующий датчик SP80
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		МРЕе	MPEp		MPEe	MPEp		МРЕе	MPEp
90.35.10	±(4,1+4,1 -L/1000)	4,6	4,1	±(5,0+5,0-L/1000)	5,5	5,0	±(5,9+5,9 L/1000)	6,4	5,9	±(3,2+3,2-L/1000)	3,7	3,2
90.35.15	±(4,4+4,4-L/1000)	4,9	4,4	±(5,4+5,4-L/1000)	5,9	5,4	±(6,4+6,4-L/1000)	6,9	6,4	±(3,4+3,4-L/1000)	3,9	3,4
90.35.20	±(4,7+4,7-L/1000)	5,2	4,7	±(5,8+5,8 L/1000)	6,3	5,8	±(6,8+6,8-L/1000)	7,3	6,8	±(3,7+3,7-L/1000)	4,2	3,7
90.35.25	±(5,0+5,0-L/1000)	5,5	5,0	±(6,1+6,1-L/1000)	6,6	6,1	±(7,2+7,2-L/1000)	7,7	7,2	±(3,9+3,9-L/1000)	4,4	3,9
90.35.30	±(5,3+5,3-L/1000)	5,8	5,3	±(6,5+6,5-L/1000)	7,0	6,5	±(7,7+7,7-L/1000)	8,2	7,7	±(4,2+4,2-L/1000)	4,7	4,2
90.35.35	±(5,6+5,6-L/1000)	6,1	5,6	±(6,9+6,9-L/1000)	7,4	6,9	±(8,1+8,1-L/1000)	8,6	8,1	±(4,4+4,3-L/1000)	4,9	4,4
90.40.10	±(4,2+4,2-L/1000)	4,7	4,2	±(5,2+5,2-L/1000)	5,7	5,2	±(6,1+6,1-L/1000)	6,6	6,1	±(3,3+3,3-L/1000)	3,8	3,3
90.40.15	±(4,6+4,6-L/1000)	5,1	4,6	±(5,6+5,6-L/1000)	6,1	5,6	±(6,6+6,6-L/1000)	7,1	6,6	±(3,5+3,5-L/1000)	4,0	3,5
90.40.20	±(4,9+4,9-L/1000)	5,4	4,9	±(5,9+5,9 L/1000)	6,4	5,9	±(7,0+7,0-L/1000)	7,5	7,0	±(3,8+3,8-L/1000)	4,3	3,8
90.40.25	±(5,2+5,2-L/1000)	5,7	5,2	±(6,3+6,3-L/1000)	6,8	6,3	±(7,4+7,4-L/1000)	7,9	7,4	±(4,0+4,0-L/1000)	4,5	4,0
90.40.30	±(5,5+5,5-L/1000)	6,0	5,3	±(6,7+6,7-L/1000)	7,2	6,7	±(7,9+7,9-L/1000)	8,4	7,9	±(4,3+4,3-L/1000)	4,8	4,3
90.40.35	±(5,8+5,8 L/1000)	6,3	5,8	±(7,1+7,1-L/1000)	7,6	7,1	±(8,3+8,3-L/1000)	8,8	8,3	±(4,5+4,5-L/1000)	5,0	4,5
90.40.40	±(6,1+6,1-L/1000)	6,6	6,1	±(7,4+7,4-L/1000)	7,9	7,4	±(8,8+8,8-L/1000)	9,3	8,8	±(4,8+4,8-L/1000)	5,3	4,8
90.50.10	±(4,6+4,6-L/1000)	5,1	4,6	±(5,6+5,6-L/1000)	6,1	5,6	±(6,6+6,6-L/1000)	7,1	6,6	±(3,5+3,5-L/1000)	4,0	3,5
90.50.15	±(4,9+4,9-L/1000)	5,4	4,9	±(5,9+5,9 L/1000)	6,4	5,9	±(7,0+7,0-L/1000)	7,5	7,0	±(3,8+3,8-L/1000)	4,3	3,8
90.50.20	±(5,2+5,2-L/1000)	5,7	5,2	±(6,3+6,3-L/1000)	6,8	6,3	±(7,4+7,4-L/1000)	7,9	7,4	±(4,0+4,0-L/1000)	4,5	4,0
90.50.25	±(5,5+5,5-L/1000)	6,0	5,3	±(6,7+6,7-L/1000)	7,2	6,7	±(7,9+7,9-L/1000)	8,4	7,9	±(4,3+4,3-L/1000)	4,8	4,3
90.50.30	±(5,8+5,8 L/1000)	6,3	5,8	±(7,1+7,1-L/1000)	7,6	7,1	±(8,3+8,3-L/1000)	8,8	8,3	±(4,5+4,5-L/1000)	5,0	4,5
90.50.35	±(6,1+6,1-L/1000)	6,6	6,1	±(7,4+7,4-L/1000)	7,9	7,4	±(8,8+8,8-L/1000)	9,3	8,8	±(4,8+4,8-L/1000)	5,3	4,8
90.50.40	±(6,4+6,4-L/1000)	6,9	6,4	±(7,8+7,8-L/1000)	8,3	7,8	±(9,2+9,2-L/1000)	9,7	9,2	±(5,0+5,0-L/1000)	5,5	5,0
90.60.10	±(4,9+4,9-L/1000)	5,4	4,9	±(5,9+5,9 L/1000)	6,4	5,9	±(7,0+7,0-L/1000)	7,5	7,0	±(3,8+3,8-L/1000)	4,3	3,8
90.60.15	±(5,2+5,2-L/1000)	5,7	5,2	±(6,3+6,3-L/1000)	6,8	6,3	±(7,4+7,4-L/1000)	7,9	7,4	±(4,0+4,0-L/1000)	4,5	4,0
90.60.20	±(5,5+5,5-L/1000)	6,0	5,3	±(6,7+6,7-L/1000)	7,2	6,7	±(7,9+7,9-L/1000)	8,4	7,9	±(4,3+4,3-L/1000)	4,8	4,3
90.60.25	±(5,8+5,8 L/1000)	6,3	5,8	±(7,1+7,1-L/1000)	7,6	7,1	±(8,3+8,3-L/1000)	8,8	8,3	±(4,5+4,5-L/1000)	5,0	4,5
90.60.30	±(6,1+6,1-L/1000)	6,6	6,1	±(7,4+7,4-L/1000)	7,9	7,4	±(8,8+8,8-L/1000)	9,3	8,8	±(4,8+4,8-L/1000)	5,3	4,8

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M			Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200			Измерительная голова PH20			Контактный сканирующий датчик SP80
				Измерительная голова REVO-2			Измерительная голова PH20			Контактный сканирующий датчик SP80
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		МРЕе	MPEp		MPEe	MPEp		МРЕе	MPEp
90.60.35	±(6,4+6,4L/1000)	6,9	6,4	±(7,8+7,8-L/1000)	8,3	7,8	±(9,2+9,2-L/1000)	9,7	9,2	±(5,0+5,0-L/1000)	5,5	5,0
90.60.40	±(6,7+6,7-L/1000)	7,2	6,7	±(8,2+8,2L/1000)	8,7	8,2	±(9,l+9,lL/1000)	10,1	9,6	±(5,3+5,3-L/1000)	5,8	5,3
100.15.10	±(3,7+3,7-L/1000)	4,2	3,7	±(4,5+4,5L/1000)	5,0	4,5	±(5,3+5,3-L/1000)	5,8	5,3	±(2,8+2,8L/1000)	3,3	2,8
100.15.15	±(4,0+4,0-L/1000)	4,5	4,0	±(4,9+4,9L/1000)	5,4	4,9	±(5,8+5,8L/1000)	6,3	5,8	±(3,l+3,LL/1000)	3,6	3,1
100.20.10	±(3,8+3,8-L/1000)	4,3	3,8	±(4,7+4,7-L/1000)	5,2	4,7	±(5,6+5,6-L/1000)	6,1	5,6	±(3,0+3,0-L/1000)	3,5	3,0
100.20.15	±(4,l+4,lL/1000)	4,6	4,1	±(5,l+5,lL/1000)	5,6	5,3	±(6,0+6,0L/1000)	6,5	6,0	±(3,2+3,2-L/1000)	3,7	3,2
100.20.20	±(4,4+4,4-L/1000)	4,9	4,4	±(5,4+5,4L/1000)	5,9	5,4	±(6,4+6,4L/1000)	6,9	6,4	±(3,5+3,5-L/1000)	4,0	3,5
100.25.10	±(4,0+4,0-L/1000)	4,5	4,0	±(4,9+4,9L/1000)	5,4	4,9	±(5,8+5,8L/1000)	6,3	5,8	±(3,l+3,LL/1000)	3,6	3,1
100.25.15	±(4,3+4,3-L/1000)	4,8	4,3	±(5,3+5,3-L/1000)	5,8	5,3	±(6,2+6,2-L/1000)	6,7	6,2	±(3,3+3,3-L/1000)	3,8	3,3
100.25.20	±(4,6+4,6L/1000)	5,1	4,6	±(5,6+5,6-L/1000)	6,1	5,6	±(6,6+6,6L/1000)	7,1	6,6	±(3,6+3,6-L/1000)	4,1	3,6
100.25.25	±(4,9+4,9L/1000)	5,4	4,9	±(6,0+6,0L/1000)	6,5	6,0	±(7,l+7,LL/1000)	7,6	7,1	±(3,8+3,8-L/1000)	4,3	3,8
100.30.10	±(4,l+4,lL/1000)	4,6	4,1	±(5,l+5,lL/1000)	5,6	5,3	±(6,0+6,0L/1000)	6,5	6,0	±(3,2+3,2-L/1000)	3,7	3,2
100.30.15	±(4,4+4,4-L/1000)	4,9	4,4	±(5,4+5,4L/1000)	5,9	5,4	±(6,4+6,4L/1000)	6,9	6,4	±(3,5+3,5-L/1000)	4,0	3,5
100.30.20	±(4,8+4,8-L/1000)	5,3	4,8	±(5,8+5,8L/1000)	6,3	5,8	±(6,9+6,9L/1000)	7,4	6,9	±(3,7+3,7-L/1000)	4,2	3,7
100.30.25	±(5,l+5,lL/1000)	5,6	5,3	±(6,2+6,2-L/1000)	6,7	6,2	±(7,3+7,3-L/1000)	7,8	7,3	±(4,0+4,0-L/1000)	4,5	4,0
100.30.30	±(5,4+5,4L/1000)	5,9	5,4	±(6,6+6,6L/1000)	7,1	6,6	±(7,7+7,7-L/1000)	8,2	7,7	±(4,2+4,2-L/1000)	4,7	4,2
100.35.10	±(4,3+4,3-L/1000)	4,8	4,3	±(5,3+5,3-L/1000)	5,8	5,3	±(6,2+6,2-L/1000)	6,7	6,2	±(3,3+3,3-L/1000)	3,8	3,3
100.35.15	±(4,6+4,6L/1000)	5,1	4,6	±(5,6+5,6-L/1000)	6,1	5,6	±(6,6+6,6L/1000)	7,1	6,6	±(3,6+3,6-L/1000)	4,1	3,6
100.35.20	±(4,9+4,9L/1000)	5,4	4,9	±(6,0+6,0L/1000)	6,5	6,0	±(7,l+7,LL/1000)	7,6	7,1	±(3,8+3,8-L/1000)	4,3	3,8
100.35.25	±(5,2+5,2-L/1000)	5,7	5,2	±(6,4+6,4L/1000)	6,9	6,4	±(7,5+7,5-L/1000)	8,0	7,5	±(4,l+4,lL/1000)	4,6	4,1
100.35.30	±(5,5+5,5-L/1000)	6,0	5,3	±(6,8+6,8L/1000)	7,3	6,8	±(8,0+8,5L/1000)	8,5	8,0	±(4,3+4,3-L/1000)	4,8	4,3
100.35.35	±(5,9+5,9L/1000)	6,4	5,9	±(7,l+7,LL/1000)	7,6	7,1	±(8,4+8,4-L/1000)	8,9	8,4	±(4,6+4,6L/1000)	5,1	4,6
100.40.10	±(4,4+4,4-L/1000)	4,9	4,4	±(5,4+5,4L/1000)	5,9	5,4	±(6,4+6,4L/1000)	6,9	6,4	±(3,5+3,5-L/1000)	4,0	3,5
100.40.15	±(4,8+4,8-L/1000)	5,3	4,8	±(5,8+5,8L/1000)	6,3	5,8	±(6,9+6,9L/1000)	7,4	6,9	±(3,7+3,7-L/1000)	4,2	3,7
100.40.20	±(5,l+5,lL/1000)	5,6	5,3	±(6,2+6,2-L/1000)	6,7	6,2	±(7,3+7,3-L/1000)	7,8	7,3	±(4,0+4,0-L/1000)	4,5	4,0

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M			Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200			Измерительная голова PH20			Контактный сканирующий датчик SP80
				Измерительная голова REVO-2			Измерительная голова PH20			Контактный сканирующий датчик SP80
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		МРЕе	MPEp		MPEe	MPEp		МРЕе	MPEp
100.40.25	±(5,4+5,4L/1000)	5,9	5,4	±(6,6+6,6L/1000)	7,1	6,6	±(7,7+7,7-L/1000)	8,2	7,7	±(4,2+4,2-L/1000)	4,7	4,2
100.40.30	±(5,7+5,7-L/1000)	6,2	5,7	±(6,9+6,9L/1000)	7,4	6,9	±(8,2+8,2L/1000)	8,7	8,2	±(4,5+4,5L/1000)	5,0	4,5
100.40.35	±(6,0+6,0L/1000)	6,5	6,0	±(7,3+7,3-L/1000)	7,8	7,3	±(8,6+8,6L/1000)	9,1	8,6	±(4,7+4,7-L/1000)	5,2	4,7
100.40.40	±(6,3+6,3-L/1000)	6,8	6,3	±(7,7+7,7-L/1000)	8,2	7,7	±(9,l+9,lL/1000)	9,6	9,1	±(5,0+5,0-L/1000)	5,5	5,0
100.50.10	±(4,8+4,8-L/1000)	5,3	4,8	±(5,8+5,8L/1000)	6,3	5,8	±(6,5+6,5-L/1000)	7,4	6,9	±(3,7+3,7-L/1000)	4,2	3,7
100.50.15	±(5,l+5,lL/1000)	5,6	5,3	±(6,2+6,2-L/1000)	6,7	6,2	±(7,3+7,3-L/1000)	7,8	7,3	±(4,0+4,0-L/1000)	4,5	4,0
100.50.20	±(5,4+5,4L/1000)	5,9	5,4	±(6,6+6,6L/1000)	7,1	6,6	±(7,7+7,7-L/1000)	8,2	7,7	±(4,2+4,2-L/1000)	4,7	4,2
100.50.25	±(5,7+5,7-L/1000)	6,2	5,7	±(6,9+6,9L/1000)	7,4	6,9	±(8,2+8,2L/1000)	8,7	8,2	±(4,5+4,5L/1000)	5,0	4,5
100.50.30	±(6,0+6,0L/1000)	6,5	6,0	±(7,3+7,3-L/1000)	7,8	7,3	±(8,6+8,6L/1000)	9,1	8,6	±(4,7+4,7-L/1000)	5,2	4,7
100.50.35	±(6,3+6,3-L/1000)	6,8	6,3	±(7,7+7,7-L/1000)	8,2	7,7	±(9,l+9,lL/1000)	9,6	9,1	±(5,0+5,0-L/1000)	5,5	5,0
100.50.40	±(6,6+6,6L/1000)	7,1	6,6	±(8,l+8,lL/1000)	8,6	8,1	±(9,5+9,5L/1000)	10,0	9,5	±(5,2+5,2-L/1000)	5,7	5,2
100.60.10	±(5,l+5,lL/1000)	5,6	5,3	±(6,2+6,2-L/1000)	6,7	6,2	±(7,3+7,3-L/1000)	7,8	7,3	±(4,0+4,0-L/1000)	4,5	4,0
100.60.15	±(5,4+5,4L/1000)	5,9	5,4	±(6,6+6,6L/1000)	7,1	6,6	±(7,7+7,7-L/1000)	8,2	7,7	±(4,2+4,2-L/1000)	4,7	4,2
100.60.20	±(5,7+5,7-L/1000)	6,2	5,7	±(6,9+6,9L/1000)	7,4	6,9	±(8,2+8,2L/1000)	8,7	8,2	±(4,5+4,5L/1000)	5,0	4,5
100.60.25	±(6,0+6,0L/1000)	6,5	6,0	±(7,3+7,3-L/1000)	7,8	7,3	±(8,6+8,6L/1000)	9,1	8,6	±(4,7+4,7-L/1000)	5,2	4,7
100.60.30	±(6,3+6,3-L/1000)	6,8	6,3	±(7,7+7,7-L/1000)	8,2	7,7	±(9,l+9,lL/1000)	9,6	9,1	±(5,0+5,0-L/1000)	5,5	5,0
100.60.35	±(6,6+6,6L/1000)	7,1	6,6	±(8,l+8,lL/1000)	8,6	8,1	±(9,5+9,5L/1000)	10,0	9,5	±(5,2+5,2-L/1000)	5,7	5,2
100.60.40	±(6,9+6,9L/1000)	7,4	6,9	±(7,9+7,9-L/1000)	8,9	8,4	±(9,9+9,9L/1000)	10,4	9,9	±(5,5+5,5-L/1000)	6,0	5,3

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Лазерный сканер Optiscan 1015-L/HR			Лазерный сканер Optiscan		1040-L	Лазерный сканер Optiscan DI 100
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		MPEe	MPEp		MPEe	MPEp
20.15.10	±(4,5±2,5 L/1000)	±5,0	±4,5	±(6,5+2,5 L/1000)	±7,0	±6,5	±(9,0±2,5 L/1000)	±9,5	±9,0
20.15.15	±(4,8+2,8 L/1000)	±5,3	±4,8	±(6,8+2,8 L/1000)	±7,3	±6,8	±(9,3+2,8 L/1000)	±9,8	±9,3
20.20.10	±(4,7+2,7-L/1000)	±5,2	±4,7	±(6,7±2,7L/1000)	±7,2	±6,7	±(9,2±2,7-L/1000)	±9,7	±9,2
20.20.15	±(5,0+3,0L/1000)	±5,3	±5,0	±(7,0+3,0L/1000)	±7,5	±7,0	±(9,5+3,0 L/1000)	±10,0	±9,5
20.20.20	±(5,3+3,3-L/1000)	±5,8	±5,3	±(7,3+3,3 L/1000)	±7,8	±7,3	±(9,8+3,3 L/1000)	±10,3	±9,8
25.35.10	±(4,6+2,6L/1000)	±5,3	±4,6	±(6,6+2,6L/1000)	±7,1	±6,6	±(9,1+2,6 L/1000)	±9,6	±9,1
25.35.15	±(4,9+2,9L/1000)	±5,4	±4,9	±(6,9+2,9L/1000)	±7,4	±6,9	±(9,4±2,9 L/1000)	±9,9	±9,4
25.20.10	±(4,8+2,8 L/1000)	±5,3	±4,8	±(6,8+2,8L/1000)	±7,3	±6,8	±(9,3 ±2,8 L/1000)	±9,8	±9,3
25.20.15	±(5,1+3,1 L/1000)	±5,6	±5,3	±(7,1±3,1 L/1000)	±7,6	±7,1	±(9,6±3,1 L/1000)	±10,1	±9,6
25.20.20	±(5,4+3,4L/1000)	±5,9	±5,4	±(7,4+3,4 L/1000)	±7,9	±7,4	±(9,9±3,4 L/1000)	±10,4	±9,9
25.25.10	±(4,9+2,9L/1000)	±5,4	±4,9	±(6,9+2,9L/1000)	±7,4	±6,9	±(9,4±2,9 L/1000)	±9,9	±9,4
25.25.15	±(5,2+3,2-L/1000)	±5,7	±5,2	±(7,6+2,6L/1000)	±7,7	±7,2	±(9,7±3,2-L/1000)	±10,2	±9,7
25.25.20	±(5,5+3,5-L/1000)	±6,0	±5,3	±(7,8+3,5 L/1000)	±8,0	±7,5	±(10,0±3,5 L/1000)	±10,5	±10,0
25.25.25	±(5,9+3,9L/1000)	±6,4	±5,9	±(8,0+3,9L/1000)	±8,4	±7,9	±(10,4±3,9 L/1000)	±10,9	±10,4
30.15.10	±(4,7+2,7-L/1000)	±5,2	±4,7	±(6,7+2,7L/1000)	±7,2	±6,7	±(9,2±2,7-L/1000)	±9,7	±9,2
30.15.15	±(5,0+3,0L/1000)	±5,3	±5,0	±(7,0+3,0L/1000)	±7,5	±7,0	±(9,5+3,0 L/1000)	±10,0	±9,5
30.20.10	±(4,9+2,9L/1000)	±5,4	±4,9	±(6,9+2,9L/1000)	±7,4	±6,9	±(9,4+2,9 L/1000)	±9,9	±9,4
30.20.15	±(5,2+3,2-L/1000)	±5,7	±5,2	±(7,2+3,2 L/1000)	±7,7	±7,2	±(9,7±3,2-L/1000)	±10,2	±9,7
30.20.20	±(5,5+3,5-L/1000)	±6,0	±5,3	±(7,5±3,5-L/1000)	±8,0	±7,5	±(10,0±3,5 L/1000)	±10,5	±10,0
30.25.10	±(5,0+3,0L/1000)	±5,3	±5,0	±(7,0±3,0L/1000)	±7,5	±7,0	±(9,5+3,0 L/1000)	±10,0	±9,5
30.25.15	±(5,3+3,3-L/1000)	±5,8	±5,3	±(7,3+3,3 L/1000)	±7,8	±7,3	±(9,8+3,3 L/1000)	±10,3	±9,8
30.25.20	±(5,6+3,6L/1000)	±6,1	±5,6	±(7,6±3,6L/1000)	±8,1	±7,6	±(10,l±3,6L/1000)	±10,6	±10,1
30.25.25	±(6,0+4,0L/1000)	±6,5	±6,0	±(8,0±4,0L/1000)	±8,5	±8,0	±(10,5±4,0L/1000)	±11,0	±10,5

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Лазерный сканер Optiscan 1015-L/HR			Лазерный сканер Optiscan		1040-L	Лазерный сканер Optiscan DI 100
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		MPEe	MPEp		MPEe	MPEp
30.30.10	±(5,2±3,2L/1000)	±5,7	±5,2	±(7,2+3,2 L/1000)	±7,7	±7,2	±(9,7±3,2-L/1000)	±10,2	±9,7
30.30.15	±(5,5±3,5 L/1000)	±6,0	±5,3	±(7,5+3,5 L/1000)	±8,0	±7,5	±(10,0±3,5 L/1000)	±10,5	±10,0
30.30.20	±(5,8±3,8 L/1000)	±6,3	±5,8	±(7,8+3,8 L/1000)	±8,3	±7,8	±(10,3±3,8L/1000)	±10,8	±10,3
30.30.25	±(6,1 ±4,1 L/1000)	±6,6	±6,1	±(8,1±4,1 L/1000)	±8,6	±8,1	±(10,6+4,1 L/1000)	±H,1	±10,6
30.30.30	±(6,4+4,4 L/1000)	±6,9	±6,4	±(8,4+4,4 L/1000)	±8,9	±8,4	±(10,9+4,4 L/1000)	±11,4	±10,9
35.15.10	±(4,8+2,8 L/1000)	±5,3	±4,8	±(6,8+2,8L/1000)	±7,3	±6,8	±(9,3+2,8 L/1000)	±9,8	±9,3
35.15.15	±(5,1+3,1 L/1000)	±5,6	±5,3	±(7,1+3,1 L/1000)	±7,6	±7,1	±(9,6±3,1 L/1000)	±10,1	±9,6
35.20.10	±(5,0+3,0L/1000)	±5,3	±5,0	±(7,0+3,0L/1000)	±7,5	±7,0	±(9,5+3,0 L/1000)	±10,0	±9,5
35.20.15	±(5,3+3,3-L/1000)	±5,8	±5,3	±(7,3+3,3 L/1000)	±7,8	±7,3	±(9,8+3,3 L/1000)	±10,3	±9,8
35.20.20	±(5,6+3,6L/1000)	±6,1	±5,6	±(7,6+3,6L/1000)	±8,1	±7,6	±(10,l±3,6L/1000)	±10,6	±10,1
35.25.10	±(5,1+3,1 L/1000)	±5,6	±5,3	±(7,1+3,1 L/1000)	±7,6	±7,1	±(9,6+3,1 L/1000)	±10,1	±9,6
35.25.15	±(5,4+3,4L/1000)	±5,9	±5,4	±(7,4+3,4 L/1000)	±7,9	±7,4	±(9,9+3,4 L/1000)	±10,4	±9,9
35.25.20	±(5,8+3,8L/1000)	±6,3	±5,8	±(7,8±3,8L/1000)	±8,3	±7,8	±(10,3±3,8L/1000)	±10,8	±10,3
35.25.25	±(6,1+4,1 L/1000)	±6,6	±6,1	±(8,1+4,1 L/1000)	±8,6	±8,1	±(10,6+4,1 L/1000)	±H,1	±10,6
35.30.10	±(5,3+3,3-L/1000)	±5,8	±5,3	±(7,3+3,3 L/1000)	±7,8	±7,3	±(9,8+3,3 L/1000)	±10,3	±9,8
35.30.15	±(5,6+3,6L/1000)	±6,1	±5,6	±(7,6±3,6L/1000)	±8,1	±7,6	±(10,l±3,6L/1000)	±10,6	±10,1
35.30.20	±(5,9+3,9L/1000)	±6,4	±5,9	±(7,9±3,9L/1000)	±8,4	±7,9	±(10,4+3,9 L/1000)	±10,9	±10,4
35.30.25	±(6,2+4,2 L/1000)	±6,7	±6,2	±(8,2+4,2 L/1000)	±8,7	±8,2	±(10,7+4,2 L/1000)	±11,2	±10,7
35.30.30	±(6,5+4,5 L/1000)	±7,0	±6,5	±(8,5±4,5 L/1000)	±9,0	±8,5	±(11,0+4,5 L/1000)	±H,5	±11,0
35.35.10	±(5,4+3,4L/1000)	±5,9	±5,4	±(7,4+3,4 L/1000)	±7,9	±7,4	±(9,9+3,4 L/1000)	±10,4	±9,9
35.35.15	±(5,8+3,8 L/1000)	±6,3	±5,8	±(7,8+3,8 L/1000)	±8,3	±7,8	±(10,3±3,8L/1000)	±10,8	±10,3
35.35.20	±(6,1+4,1 L/1000)	±6,6	±6,1	±(8,1+4,1 L/1000)	±8,6	±8,1	±(10,6+4,1 L/1000)	±H,1	±10,6
35.35.25	±(6,4+4,4 L/1000)	±6,9	±6,4	±(8,4+4,4 L/1000)	±8,9	±8,4	±(10,9+4,4 L/1000)	±11,4	±10,9

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Лазерный сканер Optiscan 1015-L/HR			Лазерный сканер Optiscan		1040-L	Лазерный сканер Optiscan DI 100
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		MPEe	MPEp		MPEe	MPEp
35.35.30	±(6,7±4,7L/1000)	±7,2	±6,7	±(8,7±4,7L/1000)	±9,2	±8,7	±(11,2+4,7L/1000)	±11,7	±11,2
35.35.35	±(7,0±5,0L/1000)	±7,5	±7,0	±(9,0±5,0L/1000)	±9,5	±9,0	±(ll,5±5,0L/1000)	±12,0	±H,5
40.15.10	±(4,9±2,9L/1000)	±5,4	±4,9	±(6,9±2,9L/1000)	±7,4	±6,9	±(9,4+2,9 L/1000)	±9,9	±9,4
40.15.15	±(5,2±3,2L/1000)	±5,7	±5,2	±(7,2+3,2 L/1000)	±7,7	±7,2	±(9,7+3,2 L/1000)	±10,2	±9,7
40.20.10	±(5,1±3,1 L/1000)	±5,6	±5,3	±(7,1±3,1 L/1000)	±7,6	±7,1	±(9,6+3,1 L/1000)	±10,1	±9,6
40.20.15	±(5,4+3,4L/1000)	±5,9	±5,4	±(7,4+3,4 L/1000)	±7,9	±7,4	±(9,9+3,4 L/1000)	±10,4	±9,9
40.20.20	±(5,7±3,7L/1000)	±6,2	±5,7	±(7,7±3,7L/1000)	±8,2	±7,7	±(10,2±3,7L/1000)	±10,7	±10,2
40.25.10	±(5,2±3,2L/1000)	±5,7	±5,2	±(7,2+3,2 L/1000)	±7,7	±7,2	±(9,7+3,2 L/1000)	±10,2	±9,7
40.25.15	±(5,5±3,5-L/1000)	±6,0	±5,3	±(7,5±3,5-L/1000)	±8,0	±7,5	±(10,0±3,5 L/1000)	±10,5	±10,0
40.25.20	±(5,9±3,9L/1000)	±6,4	±5,9	±(7,9+3,9L/1000)	±8,4	±7,9	±(10,4±3,9L/1000)	±10,9	±10,4
40.25.25	±(6,2±4,2 L/1000)	±6,7	±6,2	±(8,2+4,2 L/1000)	±8,7	±8,2	±(10,7±4,2L/1000)	±11,2	±10,7
40.30.10	±(5,4±3,4L/1000)	±5,9	±5,4	±(7,4+3,4 L/1000)	±7,9	±7,4	±(9,9+3,4 L/1000)	±10,4	±9,9
40.30.15	±(5,7±3,7L/1000)	±6,2	±5,7	±(7,7+3,7L/1000)	±8,2	±7,7	±(10,2+3,7 L/1000)	±10,7	±10,2
40.30.20	±(6,0±4,0L/1000)	±6,5	±6,0	±(8,0+4,0L/1000)	±8,5	±8,0	±(10,5±4,0L/1000)	±11,0	±10,5
40.30.25	±(6,3±4,3 L/1000)	±6,8	±6,3	±(8,3+4,3 L/1000)	±8,8	±8,3	±(10,8+4,3 L/1000)	±11,3	±10,8
40.30.30	±(6,6±4,6L/1000)	±7,1	±6,6	±(8,6±4,6L/1000)	±9,1	±8,6	±(11,1+4,6L/1000)	±11,6	±H,1
40.35.10	±(5,5±3,5-L/1000)	±6,0	±5,3	±(7,5+3,5 L/1000)	±8,0	±7,5	±(10,0±3,5 L/1000)	±10,5	±10,0
40.35.15	±(5,9±3,9L/1000)	±6,4	±5,9	±(7,9±3,9L/1000)	±8,4	±7,9	±(10,4±3,9L/1000)	±10,9	±10,4
40.35.20	±(6,2±4,2 L/1000)	±6,7	±5,2	±(8,2+4,2 L/1000)	±8,7	±8,2	±(10,7±4,2L/1000)	±11,2	±10,7
40.35.25	±(6,5±4,5 L/1000)	±7,0	±6,5	±(8,5+4,5 L/1000)	±9,0	±8,5	±(11,0+4,5 L/1000)	±H,5	±11,0
40.35.30	±(6,8±4,8 L/1000)	±7,3	±6,8	±(8,8±4,8L/1000)	±9,3	±8,8	±(11,3+4,8L/1000)	±11,8	±11,3
40.35.35	±(7,1 ±5,1 L/1000)	±7,6	±7,1	±(9,1+5,1 L/1000)	±9,6	±9,1	±(11,6+5,1 L/1000)	±12,1	±11,6
40.40.10	±(5,7±3,7L/1000)	±6,2	±5,7	±(7,7±3,7-L/1000)	±8,2	±7,7	±(10,2±3,7L/1000)	±10,7	±10,2

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Лазерный сканер Optiscan 1015-L/HR			Лазерный сканер Optiscan		1040-L	Лазерный сканер Optiscan DI 100
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		MPEe	MPEp		MPEe	MPEp
40.40.15	±(6,0±4,0L/1000)	±6,5	±6,0	±(8,0±4,0L/1000)	±8,5	±8,0	±(10,5+4,0L/1000)	±11,0	±10,5
40.40.20	±(6,3±4,3 L/1000)	±6,8	±6,3	±(8,3±4,3 L/1000)	±8,8	±8,3	±(10,8+4,3 L/1000)	±11,3	±10,8
40.40.25	±(6,6±4,6L/1000)	±7,1	±6,6	±(8,6±4,6L/1000)	±9,1	±8,6	±(11,1+4,6L/1000)	±11,6	±H,1
40.40.30	±(6,9±4,9L/1000)	±7,4	±6,9	±(8,9±4,9L/1000)	±9,4	±8,9	±(11,4+4,9L/1000)	±11,9	±11,4
40.40.35	±(7,3±5,3 L/1000)	±7,8	±7,3	±(9,3±5,3 L/1000)	±9,8	±9,3	±(11,8+5,3 L/1000)	±12,3	±11,8
40.40.40	±(7,6±5,6L/1000)	±8,1	±7,6	±(9,6±5,6L/1000)	±10,1	±9,6	±(12,l+5,6L/1000)	±12,6	±12,1
45.15.10	±(5,0±3,0L/1000)	±5,3	±5,0	±(7,0±3,0L/1000)	±7,5	±7,0	±(9,5+3,0L/1000)	±10,0	±9,5
45.15.15	±(5,3±3,3 L/1000)	±5,8	±5,3	±(7,3+3,3 L/1000)	±7,8	±7,3	±(9,8+3,3 L/1000)	±10,3	±9,8
45.20.10	±(5,2±3,2L/1000)	±5,7	±5,2	±(7,2+3,2 L/1000)	±7,7	±7,2	±(9,7+3,2 L/1000)	±10,2	±9,7
45.20.15	±(5,5±3,5 L/1000)	±6,0	±5,3	±(7,5+3,5 L/1000)	±8,0	±7,5	±(10,0±3,5 L/1000)	±10,5	±10,0
45.20.20	±(5,8±3,8 L/1000)	±6,3	±5,8	±(7,8+3,8 L/1000)	±8,3	±7,8	±(10,3+3,8L/1000)	±10,8	±10,3
45.25.10	±(5,3±3,3 L/1000)	±5,8	±5,3	±(7,3+3,3 L/1000)	±7,8	±7,3	±(9,8+3,3 L/1000)	±10,3	±9,8
45.25.15	±(5,6+3,6L/1000)	±6,1	±5,6	±(7,6+3,6L/1000)	±8,1	±7,6	±(10,l+3,6L/1000)	±10,6	±10,1
45.25.20	±(6,0±4,0L/1000)	±6,5	±6,0	±(8,0+4,0L/1000)	±8,5	±8,0	±(10,5+4,0L/1000)	±11,0	±10,5
45.25.25	±(6,3±4,3 L/1000)	±6,8	±6,3	±(8,3+4,3 L/1000)	±8,8	±8,3	±(10,8+4,3 L/1000)	±11,3	±10,8
45.30.10	±(5,5±3,5 L/1000)	±6,0	±5,3	±(7,5+3,5 L/1000)	±8,0	±7,5	±(10,0±3,5 L/1000)	±10,5	±10,0
45.30.15	±(5,8±3,8 L/1000)	±6,3	±5,8	±(7,8+3,8 L/1000)	±8,3	±7,8	±(10,3+3,8L/1000)	±10,8	±10,3
45.30.20	±(6,1 ±4,1 L/1000)	±6,6	±6,1	±(8,1±4,1 L/1000)	±8,6	±8,1	±(10,6+4,1 L/1000)	±H,1	±10,6
45.30.25	±(6,4±4,4 L/1000)	±6,9	±6,4	±(8,4+4,4 L/1000)	±8,9	±8,4	±(10,9+4,4 L/1000)	±11,4	±10,9
45.30.30	±(6,7±4,7L/1000)	±7,2	±6,7	±(8,7+4,7L/1000)	±9,2	±8,7	±(11,2+4,7L/1000)	±11,7	±11,2
45.35.10	±(5,6±3,6L/1000)	±6,1	±5,6	±(7,6+3,6L/1000)	±8,1	±7,6	±(10,l+3,6L/1000)	±10,6	±10,1
45.35.15	±(6,0±4,0L/1000)	±6,5	±6,0	±(8,0+4,0L/1000)	±8,5	±8,0	±(10,5+4,0L/1000)	±11,0	±10,5
45.35.20	±(6,3±4,3 L/1000)	±6,8	±6,3	±(8,3+4,3 L/1000)	±8,8	±8,3	±(10,8+4,3 L/1000)	±11,3	±10,8

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Лазерный сканер Optiscan 1015-L/HR			Лазерный сканер Optiscan		1040-L	Лазерный сканер Optiscan DI 100
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		MPEe	MPEp		MPEe	MPEp
45.35.25	±(6,6±4,6L/1000)	±7,1	±6,6	±(8,6±4,6L/1000)	±9,1	±8,6	±(1 l,l±4,6L/1000)	±11,6	±H,1
45.35.30	±(6,9±4,9L/1000)	±7,4	±6,9	±(8,9±4,9L/1000)	±9,4	±8,9	±(1 l,4±4,9L/1000)	±11,9	±11,4
45.35.35	±(7,2±5,2L/1000)	±7,7	±7,2	±(9,2±5,2L/1000)	±9,7	±9,2	±(1 l,7±5,2L/1000)	±12,2	±11,7
45.40.10	±(5,8±3,8 L/1000)	±6,3	±5,8	±(7,8±3,8 L/1000)	±8,3	±7,8	±(10,3±3,8L/1000)	±10,8	±10,3
45.40.15	±(6,1 ±4,1 L/1000)	±6,6	±6,1	±(8,1±4,1 L/1000)	±8,6	±8,1	±(10,6+4,1 L/1000)	±H,1	±10,6
45.40.20	±(6,4±4,4 L/1000)	±6,9	±6,4	±(8,4±4,4 L/1000)	±8,9	±8,4	±(10,9±4,4-L/1000)	±11,4	±10,9
45.40.25	±(6,7±4,7L/1000)	±7,2	±6,7	±(8,7±4,7L/1000)	±9,2	±8,7	±(1 l,2±4,7L/1000)	±11,7	±11,2
45.40.30	±(7,1 ±5,1 L/1000)	±7,6	±7,1	±(9,1±5,1 L/1000)	±9,6	±9,1	±(11,6+5,1 L/1000)	±12,1	±11,6
45.40.35	±(7,4±5,4L/1000)	±7,9	±7,4	±(9,4±5,4L/1000)	±9,9	±9,4	±(1 l,9±5,4L/1000)	±12,4	±11,9
45.40.40	±(7,7±5,7L/1000)	±8,2	±7,7	±(9,7±5,7L/1000)	±10,2	±9,7	±(12,2±5,9L/1000)	±12,7	±12,2
50.15.10	±(5,1±3,1 L/1000)	±5,6	±5,3	±(7,1 ±3,1 L/1000)	±7,6	±7,1	±(9,6±3,1 L/1000)	±10,1	±9,6
50.15.15	±(5,4±3,4L/1000)	±5,9	±5,4	±(7,4±3,4-L/1000)	±7,9	±7,4	±(9,9±3,4 L/1000)	±10,4	±9,9
50.20.10	±(5,3±3,3-L/1000)	±5,8	±5,3	±(7,3±3,3-L/1000)	±7,8	±7,3	±(9,8±3,3 L/1000)	±10,3	±9,8
50.20.15	±(5,6±3,6L/1000)	±6,1	±5,6	±(7,6±3,6L/1000)	±8,1	±7,6	±(10,l±3,6L/1000)	±10,6	±10,1
50.20.20	±(5,9±3,9L/1000)	±6,4	±5,9	±(7,9±3,9L/1000)	±8,4	±7,9	±(10,4±3,9L/1000)	±10,9	±10,4
50.25.10	±(5,4+3,4L/1000)	±5,9	±5,4	±(7,4±3,4 L/1000)	±7,9	±7,4	±(9,9±3,4 L/1000)	±10,4	±9,9
50.25.15	±(5,8±3,8 L/1000)	±6,3	±5,8	±(7,8±3,8 L/1000)	±8,3	±7,8	±(10,3±3,8L/1000)	±10,8	±10,3
50.25.20	±(6,1 ±4,1 L/1000)	±6,6	±6,1	±(8,1 ±4,1 L/1000)	±8,6	±8,1	±(10,6+4,1 L/1000)	±H,1	±10,6
50.25.25	±(6,4±4,4 L/1000)	±6,9	±6,4	±(8,4±4,4 L/1000)	±8,9	±8,4	±(10,9+4,4 L/1000)	±11,4	±10,9
50.30.10	±(5,6+3,6L/1000)	±6,1	±5,6	±(7,6±3,6L/1000)	±8,1	±7,6	±(10,l±3,6L/1000)	±10,6	±10,1
50.30.15	±(5,9±3,9L/1000)	±6,4	±5,9	±(7,9±3,9L/1000)	±8,4	±7,9	±(10,4±3,9L/1000)	±10,9	±10,4
50.30.20	±(6,2±4,2 L/1000)	±6,7	±6,2	±(8,2±4,2 L/1000)	±8,7	±8,2	±(10,7±4,2L/1000)	±11,2	±10,7
50.30.25	±(6,5±4,5 L/1000)	±7,0	±6,5	±(8,5±4,5 L/1000)	±9,0	±8,5	±(11,0+4,5 L/1000)	±H,5	±11,0

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Лазерный сканер Optiscan 1015-L/HR			Лазерный сканер Optiscan		040-L	Лазерный сканер Optiscan DI 100
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		MPEe	MPEp		MPEe	MPEp
50.30.30	±(6,8±4,8 L/1000)	±7,3	±6,8	±(8,8±4,8L/1000)	±9,3	±8,8	±(1 l,3±4,8L/1000)	±11,8	±11,3
50.35.10	±(5,8±3,8 L/1000)	±6,3	±5,8	±(7,8±3,8 L/1000)	±8,3	±7,8	±(10,3±3,8L/1000)	±10,8	±10,3
50.35.15	±(6,1 ±4,1 L/1000)	±6,6	±6,1	±(8,1±4,1 L/1000)	±8,6	±8,1	±(10,6+4,1 L/1000)	±H,1	±10,6
50.35.20	±(6,4±4,4 L/1000)	±6,9	±6,4	±(8,4±4,4 L/1000)	±8,9	±8,4	±(10,9±4,4-L/1000)	±11,4	±10,9
50.35.25	±(6,7±4,7L/1000)	±7,2	±6,7	±(8,7±4,7L/1000)	±9,2	±8,7	±(1 l,2±4,7L/1000)	±11,7	±11,2
50.35.30	±(7,0±5,0L/1000)	±7,5	±7,0	±(9,0±5,0L/1000)	±9,5	±9,0	±(1 l,5±5,0L/1000)	±12,0	±H,5
50.35.35	±(7,3±5,3-L/1000)	±7,8	±7,3	±(9,3±5,3 L/1000)	±9,8	±9,3	±(11,8+5,3 L/1000)	±12,3	±11,8
50.40.10	±(5,9+3,9L/1000)	±6,4	±5,9	±(7,9±3,9L/1000)	±8,4	±7,9	±(10,4+3,9 L/1000)	±10,9	±10,4
50.40.15	±(6,2±4,2 L/1000)	±6,7	±6,2	±(8,2±4,2L/1000)	±8,7	±8,2	±(10,7±4,2L/1000)	±11,2	±10,7
50.40.20	±(6,5±4,5 L/1000)	±7,0	±6,5	±(8,5±4,5 L/1000)	±9,0	±8,5	±(11,0+4,5 L/1000)	±H,5	±11,0
50.40.25	±(6,8±4,8 L/1000)	±7,3	±6,8	±(8,8±4,8L/1000)	±9,3	±8,8	±(11,3+4,8L/1000)	±11,8	±11,3
50.40.30	±(7,2±5,2L/1000)	±7,7	±7,2	±(9,2±5,2L/1000)	±9,7	±9,2	±(11,7+5,2L/1000)	±12,2	±11,7
50.40.35	±(7,5±5,5-L/1000)	±8,0	±7,5	±(9,5±5,5 L/1000)	±10,0	±9,5	±(12,0±5,5 L/1000)	±12,5	±12,0
50.40.40	±(7,8±5,8 L/1000)	±8,3	±7,8	±(9,8±5,8 L/1000)	±10,3	±9,8	±(12,3±5,8L/1000)	±12,8	±12,3
50.50.10	±(6,2±4,2 L/1000)	±6,7	±6,2	±(8,2±4,2 L/1000)	±8,7	±8,2	±(10,7±4,2L/1000)	±11,2	±10,7
50.50.15	±(6,5±4,5 L/1000)	±7,0	±6,5	±(8,5±4,5 L/1000)	±9,0	±8,5	±(11,0+4,5 L/1000)	±H,5	±11,0
50.50.20	±(6,8±4,8 L/1000)	±7,3	±6,8	±(8,8±4,8L/1000)	±9,3	±8,8	±(11,3+4,8L/1000)	±11,8	±11,3
50.50.25	±(7,2±5,2L/1000)	±7,7	±7,2	±(9,2±5,2L/1000)	±9,7	±9,2	±(11,7+5,2L/1000)	±12,2	±11,7
50.50.30	±(7,5±5,5-L/1000)	±8,0	±7,5	±(9,5±5,5 L/1000)	±10,0	±9,5	±(12,0±5,5 L/1000)	±12,5	±12,0
50.50.35	±(7,8±5,8 L/1000)	±8,3	±7,8	±(9,8±5,8 L/1000)	±10,3	±9,8	±(12,3±5,8L/1000)	±12,8	±12,3
50.50.40	±(8,1 ±6,1 L/1000)	±8,6	±8,1	±(10,1±6,1 L/1000)	±10,6	±10,1	±(12,6+6,1 L/1000)	±13,1	±12,6
60.15.10	±(5,3±3,3-L/1000)	±5,8	±5,3	±(7,3±3,3-L/1000)	±7,8	±7,3	±(9,8+3,3 L/1000)	±10,3	±9,8
60.15.15	±(5,6±3,6L/1000)	±6,1	±5,6	±(7,6±3,6L/1000)	±8,1	±7,6	±(10,l±3,6L/1000)	±10,6	±10,1

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Лазерный сканер Optiscan 1015-L/HR			Лазерный сканер Optiscan		1040-L	Лазерный сканер Optiscan DI 100
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		MPEe	MPEp		MPEe	MPEp
60.20.10	±(5,5±3,5 L/1000)	±6,0	±5,3	±(7,5+3,5 L/1000)	±8,0	±7,5	±(10,0±3,5 L/1000)	±10,5	±10,0
60.20.15	±(5,8±3,8 L/1000)	±6,3	±5,8	±(7,8+3,8 L/1000)	±8,3	±7,8	±(10,3+3,8L/1000)	±10,8	±10,3
60.20.20	±(6,1 ±4,1 L/1000)	±6,6	±6,1	±(8,1±4,1 L/1000)	±8,6	±8,1	±(10,6+4,1 L/1000)	±H,1	±10,6
60.25.10	±(5,6±3,6L/1000)	±6,1	±5,6	±(7,6+3,6L/1000)	±8,1	±7,6	±(10,l+3,6L/1000)	±10,6	±10,1
60.25.15	±(6,0±4,0L/1000)	±6,5	±6,0	±(8,0+4,0L/1000)	±8,5	±8,0	±(10,5+4,0L/1000)	±11,0	±10,5
60.25.20	±(6,3±4,3 L/1000)	±6,8	±6,3	±(8,3+4,3 L/1000)	±8,8	±8,3	±(10,8+4,3 L/1000)	±11,3	±10,8
60.25.25	±(6,6±4,6L/1000)	±7,1	±6,6	±(8,6+4,6L/1000)	±9,1	±8,6	±(11,1+4,6L/1000)	±11,6	±H,1
60.30.10	±(5,8+3,8L/1000)	±6,3	±5,8	±(7,8+3,8 L/1000)	±8,3	±7,8	±(10,3+3,8L/1000)	±10,8	±10,3
60.30.15	±(6,1 ±4,1 L/1000)	±6,6	±6,1	±(8,1+4,1 L/1000)	±8,6	±8,1	±(10,6+4,1 L/1000)	±H,1	±10,6
60.30.20	±(6,4±4,4 L/1000)	±6,9	±6,4	±(8,4+4,4 L/1000)	±8,9	±8,4	±(10,9+4,4 L/1000)	±11,4	±10,9
60.30.25	±(6,7±4,7L/1000)	±7,2	±6,7	±(8,7+4,7L/1000)	±9,2	±8,7	±(11,2+4,7L/1000)	±11,7	±11,2
60.30.30	±(7,1 ±5,1 L/1000)	±7,6	±7,1	±(9,1+5,1 L/1000)	±9,6	±9,1	±(11,6+5,1 L/1000)	±12,1	±11,6
60.35.10	±(6,0±4,0L/1000)	±6,5	±6,0	±(8,0+4,0L/1000)	±8,5	±8,0	±(10,5+4,0 L/1000)	±11,0	±10,5
60.35.15	±(6,3±4,3 L/1000)	±6,8	±6,3	±(8,3+4,3 L/1000)	±8,8	±8,3	±(10,8+4,3 L/1000)	±11,3	±10,8
60.35.20	±(6,6±4,6L/1000)	±7,1	±6,6	±(8,6+4,6L/1000)	±9,1	±8,6	±(11,1+4,6L/1000)	±11,6	±H,1
60.35.25	±(6,9±4,9L/1000)	±7,4	±6,9	±(8,9+4,9L/1000)	±9,4	±8,9	±(11,4+4,9 L/1000)	±11,9	±11,4
60.35.30	±(7,2±5,2L/1000)	±7,7	±7,2	±(9,2±5,2L/1000)	±9,7	±9,2	±(11,7+5,2L/1000)	±12,2	±11,7
60.35.35	±(7,5±5,5 L/1000)	±8,0	±7,5	±(9,5+5,5 L/1000)	±10,0	±9,5	±(12,0±5,5 L/1000)	±12,5	±12,0
60.40.10	±(6,1 ±4,1 L/1000)	±6,6	±6,1	±(8,1+4,1 L/1000)	±8,6	±8,1	±(10,6+4,1 L/1000)	±H,1	±10,6
60.40.15	±(6,4±4,4 L/1000)	±6,9	±6,4	±(8,4+4,4 L/1000)	±8,9	±8,4	±(10,9+4,4 L/1000)	±11,4	±10,9
60.40.20	±(6,7±4,7L/1000)	±7,2	±6,7	±(8,7+4,7L/1000)	±9,2	±8,7	±(11,2+4,7L/1000)	±11,7	±11,2
60.40.25	±(7,1 ±5,1 L/1000)	±7,6	±7,1	±(9,1+5,1 L/1000)	±9,6	±9,1	±(11,6+5,1 L/1000)	±12,1	±11,6
60.40.30	±(7,4±5,4L/1000)	±7,9	±7,4	±(9,4+5,4L/1000)	±9,9	±9,4	±(11,9+5,4L/1000)	±12,4	±11,9

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Лазерный сканер Optiscan 1015-L/HR			Лазерный скане	p Optiscan	040-L	Лазерный сканер Optiscan DI 100
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		MPEe	MPEp		MPEe	M	PEP
60.40.35	±(7,7±5,7L/1000)	±8,2	±7,7	±(9,7±5,7L/1000)	±10,2	±9,7	±(12,2±5,7-L/1000)	±12,7	±12,2
60.40.40	±(8,0±6,0L/1000)	±8,5	±8,0	±(10,0±6,0L/1000)	±10,5	±10,0	±(12,5±6,0L/1000)	±13,0	±12,5
60.50.10	±(6,4±4,4 L/1000)	±6,9	±6,4	±(8,4±4,4 L/1000)	±8,9	±8,4	±(10,9±4,4 L/1000)	±11,4	±10,9
60.50.15	±(6,7±4,7L/1000)	±7,2	±6,7	±(8,7±4,7L/1000)	±9,2	±8,7	±(11,2±4,7 L/1000)	±11,7	±11,2
60.50.20	±(7,1 ±5,1 L/1000)	±7,6	±7,1	±(9,1±5,1 L/1000)	±9,6	±9,1	±(11,6+5,1 L/1000)	±12,1	±11,6
60.50.25	±(7,4±5,4L/1000)	±7,9	±7,4	±(9,4±5,4L/1000)	±9,9	±9,4	±(11,9+5,4L/1000)	±12,4	±11,9
60.50.30	±(7,7±5,7L/1000)	±8,2	±7,7	±(9,7±5,7L/1000)	±10,2	±9,7	±(12,2+5,7 L/1000)	±12,7	±12,2
60.50.35	±(8,0±6,0L/1000)	±8,5	±8,0	±(10,0±6,0L/1000)	±10,5	±10,0	±(12,5±6,0L/1000)	±13,0	±12,5
60.50.40	±(8,3±6,3 L/1000)	±8,8	±8,3	±(10,3+6,3 L/1000)	±10,8	±10,3	±(12,8+6,3 L/1000)	±13,3	±12,8
60.60.10	±(6,7±4,7L/1000)	±7,2	±6,7	±(8,7±4,7L/1000)	±9,2	±8,7	±(11,2+4,7 L/1000)	±11,7	±11,2
60.60.15	±(7,1 ±5,1 L/1000)	±7,6	±7,1	±(9,1±5,1 L/1000)	±9,6	±9,1	±(11,6+5,1 L/1000)	±12,1	±11,6
60.60.20	±(7,4±5,4L/1000)	±7,9	±7,4	±(9,4±5,4L/1000)	±9,9	±9,4	±(11,9+5,4L/1000)	±12,4	±11,9
60.60.25	±(7,7±5,7L/1000)	±8,2	±7,7	±(9,7±5,7L/1000)	±10,2	±9,7	±(12,2+5,7 L/1000)	±12,7	±12,2
60.60.30	±(8,0±6,0L/1000)	±8,5	±8,0	±(10,0±6,0L/1000)	±10,5	±10,0	±(12,5±6,0L/1000)	±13,0	±12,5
60.60.35	±(8,3±6,3 L/1000)	±8,8	±8,3	±(10,3±6,3 L/1000)	±10,8	±10,3	±(12,8+6,3 L/1000)	±13,3	±12,8
60.60.40	±(8,6±6,6L/1000)	±9,1	±8,6	±(10,6±6,6L/1000)	±H,1	±10,6	±(13,l±6,6L/1000)	±13,6	±13,1
70.15.10	±(5,5±3,5-L/1000)	±6,0	±6,5	±(7,5±3,5-L/1000)	±8,0	±7,5	±(10,0±3,5 L/1000)	±10,5	±10,0
70.15.15	±(5,9±3,9L/1000)	±6,4	±5,9	±(7,9±3,9L/1000)	±8,4	±7,9	±(10,4+3,9 L/1000)	±10,9	±10,4
70.20.10	±(5,7±3,7L/1000)	±6,2	±5,7	±(7,7±3,7L/1000)	±8,2	±7,7	±(10,2+3,7 L/1000)	±10,7	±10,2
70.20.15	±(6,0±4,0L/1000)	±6,5	±6,0	±(8,0±4,0L/1000)	±8,5	±8,0	±(10,5±4,0L/1000)	±11,0	±10,5
70.20.20	±(6,3±4,3 L/1000)	±6,8	±6,3	±(8,3±4,3 L/1000)	±8,8	±8,3	±(10,8+4,3 L/1000)	±11,3	±10,8
70.25.10	±(5,9+3,9L/1000)	±6,4	±5,9	±(7,9±3,9L/1000)	±8,4	±7,9	±(10,4+3,9 L/1000)	±10,9	±10,4
70.25.15	±(6,2±4,2 L/1000)	±6,7	±6,2	±(8,2±4,2 L/1000)	±8,7	±8,2	±(10,7+4,2 L/1000)	±11,2	±10,7

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Лазерный сканер Optiscan 1015-L/HR			Лазерный сканер Optiscan		040-L	Лазерный сканер Optiscan DI 100
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		MPEe	MPEp		MPEe	MPEp
70.25.20	±(6,5±4,5 L/1000)	±7,0	±6,5	±(8,5±4,5 L/1000)	±9,0	±8,5	±(11,0+4,5 L/1000)	±H,5	±11,0
70.25.25	±(6,8±4,8 L/1000)	±7,3	±6,8	±(8,8±4,8L/1000)	±9,3	±8,8	±(11,3+4,8L/1000)	±11,8	±11,3
70.30.10	±(6,0±4,0L/1000)	±6,5	±6,0	±(8,0±4,0L/1000)	±8,5	±8,0	±(10,5+4,0L/1000)	±11,0	±10,5
70.30.15	±(6,3±4,3 L/1000)	±6,8	±6,3	±(8,3±4,3 L/1000)	±8,8	±8,3	±(10,8+4,3 L/1000)	±11,3	±10,8
70.30.20	±(6,6±4,6L/1000)	±7,1	±6,6	±(8,6±4,6L/1000)	±9,1	±8,6	±(11,1+4,6L/1000)	±11,6	±H,1
70.30.25	±(6,9±4,9L/1000)	±7,4	±6,9	±(8,9±4,9L/1000)	±9,4	±8,9	±(11,4+4,9 L/1000)	±11,9	±11,4
70.30.30	±(7,3±5,3 L/1000)	±7,8	±7,3	±(9,3±5,3 L/1000)	±9,8	±9,3	±(11,8+5,3 L/1000)	±12,3	±11,8
70.35.10	±(6,2±4,2 L/1000)	±6,7	±6,2	±(8,2±4,2L/1000)	±8,7	±8,2	±(10,7+4,2L/1000)	±11,2	±10,7
70.35.15	±(6,5±4,5 L/1000)	±7,0	±6,5	±(8,5±4,5 L/1000)	±9,0	±8,5	±(11,0+4,5 L/1000)	±H,5	±11,0
70.35.20	±(6,8±4,8 L/1000)	±7,3	±6,8	±(8,8±4,8L/1000)	±9,3	±8,8	±(11,3+4,8L/1000)	±11,8	±11,3
70.35.25	±(7,1 ±5,1 L/1000)	±7,6	±7,1	±(9,1±5,1 L/1000)	±9,6	±9,1	±(11,6+5,1 L/1000)	±12,1	±11,6
70.35.30	±(7,4±5,4L/1000)	±7,9	±7,4	±(9,4±5,4L/1000)	±9,9	±9,4	±(11,9+5,4L/1000)	±12,4	±11,9
70.35.35	±(7,7±5,7L/1000)	±8,2	±7,7	±(9,7±5,7L/1000)	±10,2	±9,7	±(12,2±5,7L/1000)	±12,7	±12,2
70.40.10	±(6,3±4,3 L/1000)	±6,8	±6,3	±(8,3±4,3 L/1000)	±8,8	±8,3	±(10,8+4,3 L/1000)	±11,3	±10,8
70.40.15	±(6,6±4,6L/1000)	±7,1	±6,6	±(8,6±4,6L/1000)	±9,1	±8,6	±(11,1+4,6L/1000)	±11,6	±H,1
70.40.20	±(6,9±4,9L/1000)	±7,4	±6,9	±(8,9±4,9L/1000)	±9,4	±8,9	±(11,4+4,9 L/1000)	±11,9	±11,4
70.40.25	±(7,3±5,3 L/1000)	±7,8	±7,3	±(9,3±5,3 L/1000)	±9,8	±9,3	±(11,8+5,3 L/1000)	±12,3	±11,8
70.40.30	±(7,6±5,6L/1000)	±8,1	±7,6	±(9,6±5,6L/1000)	±10,1	±9,6	±(11,1+5,6L/1000)	±12,6	±12,1
70.40.35	±(7,9±5,9L/1000)	±8,4	±7,9	±(9,9±5,9L/1000)	±10,4	±9,9	±(12,4+5,9L/1000)	±12,9	±12,4
70.40.40	±(8,2±6,2 L/1000)	±8,7	±8,2	±(10,2±6,2L/1000)	±10,7	±10,2	±(12,7+6,2L/1000)	±13,2	±12,7
70.50.10	±(6,6±4,6L/1000)	±7,1	±6,6	±(8,6±4,6L/1000)	±9,1	±8,6	±(11,1+4,5 L/1000)	±11,6	±H,1
70.50.15	±(6,9±4,9L/1000)	±7,4	±6,9	±(8,9±4,9L/1000)	±9,4	±8,9	±(11,4+4,8L/1000)	±11,9	±11,4
70.50.20	±(7,3±5,3 L/1000)	±7,8	±7,3	±(9,3±5,3 L/1000)	±9,8	±9,3	±(11,8+5,3 L/1000)	±12,3	±11,8

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Лазерный сканер Optiscan 1015-L/HR			Лазерный скане	p Optiscan	040-L	Лазерный сканер Optiscan DI 100
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		MPEe	MPEp		MPEe	MPEp
70.50.25	±(7,6±5,6L/1000)	±8,1	±7,6	±(9,6±5,6L/1000)	±10,1	±9,6	±(12,l±5,6L/1000)	±12,6	±12,1
70.50.30	±(7,9±5,9L/1000)	±8,4	±7,9	±(9,9±5,9L/1000)	±10,4	±9,9	±(12,4±5,9L/1000)	±12,9	±12,4
70.50.35	±(8,2±6,2 L/1000)	±8,7	±8,2	±(10,2±6,2 L/1000)	±10,7	±10,2	±(12,7±6,2L/1000)	±13,2	±12,7
70.50.40	±(8,5±6,5 L/1000)	±9,0	±8,5	±(10,5±6,5 L/1000)	±11,0	±10,5	±(13,0±6,5 L/1000)	±13,5	±13,0
70.60.10	±(6,9±4,9L/1000)	±7,4	±6,9	±(8,9±4,9L/1000)	±9,4	±8,9	±(11,4±4,9 L/1000)	±11,9	±11,4
70.60.15	±(7,3±5,3 L/1000)	±7,8	±7,3	±(9,3±5,3 L/1000)	±9,8	±9,3	±(11,8+5,3 L/1000)	±12,3	±11,8
70.60.20	±(7,6±5,6L/1000)	±8,1	±7,6	±(9,6±5,6L/1000)	±10,1	±9,6	±(12,l+5,6L/1000)	±12,6	±12,1
70.60.25	±(7,9±5,9L/1000)	±8,4	±7,9	±(9,9±5,9L/1000)	±10,4	±9,9	±(12,4+5,9 L/1000)	±12,9	±12,4
70.60.30	±(8,2±6,2 L/1000)	±8,7	±8,2	±(10,2±6,2 L/1000)	±10,7	±10,2	±(12,7+6,2 L/1000)	±13,2	±12,7
70.60.35	±(8,5±6,5 L/1000)	±9,0	±8,5	±(10,5±6,5 L/1000)	±11,0	±10,5	±(13,0±6,5 L/1000)	±13,5	±13,0
70.60.40	±(8,8±6,8L/1000)	±9,3	±8,8	±(10,8±6,8 L/1000)	±11,3	±10,8	±(13,3+6,8L/1000)	±13,8	±13,3
80.15.10	±(5,8±3,8 L/1000)	±6,3	±5,8	±(7,8±3,8 L/1000)	±8,3	±7,8	±(10,3+3,8L/1000)	±10,8	±10,3
80.15.15	±(6,1 ±4,1 L/1000)	±6,6	±6,1	±(8,1±4,1 L/1000)	±8,6	±8,1	±(10,6+4,1 L/1000)	±H,1	±10,6
80.20.10	±(5,9±3,9L/1000)	±6,4	±5,9	±(7,9±3,9L/1000)	±8,4	±7,9	±(10,4+3,9 L/1000)	±10,9	±10,4
80.20.15	±(6,2±4,2 L/1000)	±6,7	±6,2	±(8,2±4,2 L/1000)	±8,7	±8,2	±(10,7+4,2 L/1000)	±11,2	±10,7
80.20.20	±(6,5±4,5 L/1000)	±7,0	±6,5	±(8,5±4,5 L/1000)	±9,0	±8,5	±(11,0+4,5 L/1000)	±H,5	±11,0
80.25.10	±(6,1 ±4,1 L/1000)	±6,6	±6,1	±(8,1 ±4,1 L/1000)	±8,6	±8,1	±(10,6+4,1 L/1000)	±H,1	±10,6
80.25.15	±(6,4±4,4 L/1000)	±6,9	±6,4	±(8,4±4,4 L/1000)	±8,9	±8,4	±(10,9+4,4 L/1000)	±11,4	±10,9
80.25.20	±(6,7±4,7L/1000)	±7,2	±6,7	±(8,7±4,7L/1000)	±9,2	±8,7	±(11,2+4,7 L/1000)	±11,7	±11,2
80.25.25	±(7,0±5,0L/1000)	±7,5	±7,0	±(9,0±5,0L/1000)	±9,5	±9,0	±(11,5+5,0L/1000)	±12,0	±H,5
80.30.10	±(6,2±4,2 L/1000)	±6,7	±6,2	±(8,2±4,2 L/1000)	±8,7	±8,2	±(10,7+4,2 L/1000)	±11,2	±10,7
80.30.15	±(6,5±4,5 L/1000)	±7,0	±6,5	±(8,5±4,5 L/1000)	±9,0	±8,5	±(11,0+4,5 L/1000)	±H,5	±11,0
80.30.20	±(6,8±4,8 L/1000)	±7,3	±6,8	±(8,8±4,8L/1000)	±9,3	±8,8	±(11,3+4,8L/1000)	±11,8	±11,3

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Лазерный сканер Optiscan 1015-L/HR			Лазерный скане	p Optiscan	040-L	Лазерный сканер Optiscan DI 100
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		MPEe	MPEp		MPEe	M	PEP
80.30.25	±(7,2±5,2L/1000)	±7,7	±7,2	±(9,2±5,2L/1000)	±9,7	±9,2	±(1 l,7±5,2L/1000)	±12,2	±11,7
80.30.30	±(7,5±5,5 L/1000)	±8,0	±7,5	±(9,5±5,5 L/1000)	±10,0	±9,5	±(12,0±5,5 L/1000)	±12,5	±12,0
80.35.10	±(6,4±4,4 L/1000)	±6,9	±6,4	±(8,4±4,4 L/1000)	±8,9	±8,4	±(10,9±4,4 L/1000)	±11,4	±10,9
80.35.15	±(6,7±4,7L/1000)	±7,2	±6,7	±(8,7±4,7L/1000)	±9,2	±8,7	±(11,2±4,7 L/1000)	±11,7	±11,2
80.35.20	±(7,0±5,0L/1000)	±7,5	±7,0	±(9,0±5,0L/1000)	±9,5	±9,0	±(1 l,5±5,0L/1000)	±12,0	±H,5
80.35.25	±(7,3±5,3 L/1000)	±7,8	±7,3	±(9,3±5,3 L/1000)	±9,8	±9,3	±(11,8+5,3 L/1000)	±12,3	±11,8
80.35.30	±(7,6±5,6L/1000)	±8,1	±7,6	±(9,6±5,6L/1000)	±10,1	±9,6	±(12,l+5,6L/1000)	±12,6	±12,1
80.35.35	±(7,9±5,9L/1000)	±8,4	±7,9	±(9,9±5,9L/1000)	±10,4	±9,9	±(12,4+5,9 L/1000)	±12,9	±12,4
80.40.10	±(6,5±4,5 L/1000)	±7,0	±6,5	±(8,5±4,5 L/1000)	±9,0	±8,5	±(11,0+4,5 L/1000)	±H,5	±11,0
80.40.15	±(6,8±4,8 L/1000)	±7,3	±6,8	±(8,8±4,8L/1000)	±9,3	±8,8	±(11,3+4,8L/1000)	±11,8	±11,3
80.40.20	±(7,2±5,2L/1000)	±7,7	±7,2	±(9,2±5,2L/1000)	±9,7	±9,2	±(11,7+5,2L/1000)	±12,2	±11,7
80.40.25	±(7,5±5,5 L/1000)	±8,0	±7,5	±(9,5±5,5 L/1000)	±10,0	±9,5	±(12,0±5,5 L/1000)	±12,5	±12,0
80.40.30	±(7,8±5,8L/1000)	±8,3	±7,8	±(9,8±5,8L/1000)	±10,3	±9,8	±(12,3+5,8L/1000)	±12,8	±12,3
80.40.35	±(8,1 ±6,1 L/1000)	±8,6	±8,1	±(10,l±6,l L/1000)	±10,6	±10,1	±(12,6+6,1 L/1000)	±13,1	±12,6
80.40.40	±(8,4±6,4 L/1000)	±8,9	±8,4	±(10,4±6,4 L/1000)	±10,9	±10,4	±(12,9+6,4 L/1000)	±13,4	±12,9
80.50.10	±(6,8±4,8L/1000)	±7,3	±6,8	±(8,8±4,8L/1000)	±9,3	±8,8	±(11,3+4,8L/1000)	±11,8	±11,3
80.50.15	±(7,2±5,2L/1000)	±7,7	±7,2	±(9,2±5,2L/1000)	±9,7	±9,2	±(11,7+5,2L/1000)	±12,2	±11,7
80.50.20	±(7,5±5,5 L/1000)	±8,0	±7,5	±(9,5±5,5 L/1000)	±10,0	±9,5	±(12,0±5,5 L/1000)	±12,5	±12,0
80.50.25	±(7,8±5,8L/1000)	±8,3	±7,8	±(9,8±5,8L/1000)	±10,3	±9,8	±(12,3+5,8L/1000)	±12,8	±12,3
80.50.30	±(8,1 ±6,1 L/1000)	±8,6	±8,1	±(10,1±6,1 L/1000)	±10,6	±10,1	±(12,6+6,1 L/1000)	±13,1	±12,6
80.50.35	±(8,4±6,4 L/1000)	±8,9	±8,4	±(10,4±6,4 L/1000)	±10,9	±10,4	±(12,9+6,4 L/1000)	±13,4	±12,9
80.50.40	±(8,7±6,7L/1000)	±9,2	±8,7	±(10,7±6,7L/1000)	±11,2	±10,7	±(13,2+6,7 L/1000)	±13,7	±13,2
80.60.10	±(7,2±5,2L/1000)	±7,7	±7,2	±(9,2±5,2L/1000)	±9,7	±9,2	±(11,7+5,2L/1000)	±12,2	±11,7

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Лазерный сканер Optiscan 1015-L/HR			Лазерный скане	p Optiscan	040-L	Лазерный сканер Optiscan DI 100
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		MPEe	MPEp		MPEe	M	PEP
80.60.15	±(7,5±5,5-L/1000)	±8,0	±7,5	±(9,5±5,5 L/1000)	±10,0	±9,5	±(12,0±5,5 L/1000)	±12,5	±12,0
80.60.20	±(7,8±5,8 L/1000)	±8,3	±7,8	±(9,8±5,8 L/1000)	±10,3	±9,8	±(12,3±5,8L/1000)	±12,8	±12,3
80.60.25	±(8,1 ±6,1 L/1000)	±8,6	±8,1	±(10,l±6,l L/1000)	±10,6	±10,1	±(12,6±6,1 L/1000)	±13,1	±12,6
80.60.30	±(8,4±6,4 L/1000)	±8,9	±8,4	±(10,4±6,4 L/1000)	±10,9	±10,4	±(12,9±6,4L/1000)	±13,4	±12,9
80.60.35	±(8,7±6,7L/1000)	±9,2	±8,7	±(10,7±6,7L/1000)	±11,2	±10,7	±(13,2±6,7 L/1000)	±13,7	±13,2
80.60.40	±(9,0±7,0L/1000)	±9,5	±9,0	±(1 l,0±7,0L/1000)	±H,5	±11,0	l±(3,5±7,0L/1000)	±14,0	±13,5
90.15.10	±(6,0±4,0L/1000)	±6,5	±6,0	±(8,0±4,0L/1000)	±8,5	±8,0	±(10,5±4,0L/1000)	±11,0	±10,5
90.15.15	±(6,3±4,3 L/1000)	±6,8	±6,3	±(8,3±4,3 L/1000)	±8,8	±8,3	±(10,8+4,3 L/1000)	±11,3	±10,8
90.20.10	±(6,1 ±4,1 L/1000)	±6,6	±6,1	±(8,1 ±4,1 L/1000)	±8,6	±8,1	±(10,6+4,1 L/1000)	±H,1	±10,6
90.20.15	±(6,4±4,4 L/1000)	±6,9	±6,4	±(8,4±4,4 L/1000)	±8,9	±8,4	±(10,9+4,4 L/1000)	±11,4	±10,9
90.20.20	±(6,7±4,7L/1000)	±7,2	±6,7	±(8,7±4,7L/1000)	±9,2	±8,7	±(11,2+4,7 L/1000)	±11,7	±11,2
90.25.10	±(6,3±7,3-L/1000)	±6,8	±6,3	±(8,3±7,3-L/1000)	±8,8	±8,3	±(10,8+7,3 L/1000)	±11,3	±10,8
90.25.15	±(6,6±4,6L/1000)	±7,1	±6,6	±(8,6±4,6L/1000)	±9,1	±8,6	±(11,1+4,6L/1000)	±11,6	±H,1
90.25.20	±(6,9±4,9L/1000)	±7,4	±6,9	±(8,9±4,9L/1000)	±9,4	±8,9	±(11,4+4,9 L/1000)	±11,9	±11,4
90.25.25	±(7,2±5,2L/1000)	±7,7	±7,2	±(9,2±5,2L/1000)	±9,7	±9,2	±(11,7+5,2L/1000)	±12,2	±11,7
90.30.10	±(6,4±4,4 L/1000)	±6,9	±6,4	±(8,4±4,4 L/1000)	±8,9	±8,4	±(10,9+4,4 L/1000)	±11,4	±10,9
90.30.15	±(6,7±4,7L/1000)	±7,2	±6,7	±(8,7±4,7L/1000)	±9,2	±8,7	±(11,2+4,7 L/1000)	±11,7	±11,2
90.30.20	±(7,1 ±5,1 L/1000)	±7,6	±7,1	±(9,1±5,1 L/1000)	±9,6	±9,1	±(11,6+5,1 L/1000)	±12,1	±11,6
90.30.25	±(7,4±5,4L/1000)	±7,9	±7,4	±(9,4±5,4L/1000)	±9,9	±9,4	±(11,9+5,4L/1000)	±12,4	±11,9
90.30.30	±(7,7±5,7L/1000)	±8,2	±7,7	±(9,7±5,7-L/1000)	±10,2	±9,7	±(12,2+5,7 L/1000)	±12,7	±12,2
90.35.10	±(6,6±4,6L/1000)	±7,1	±6,6	±(8,6±4,6L/1000)	±9,1	±8,6	±(11,1+4,6L/1000)	±11,6	±H,1
90.35.15	±(6,9±4,9L/1000)	±7,4	±6,9	±(8,9±4,9L/1000)	±9,4	±8,9	±(11,4+4,9 L/1000)	±11,9	±11,4
90.35.20	±(7,2±5,2L/1000)	±7,7	±7,2	±(9,2±5,2-L/1000)	±9,7	±9,2	±(11,7+5,2L/1000)	±12,2	±11,7

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Лазерный сканер Optiscan 1015-L/HR			Лазерный скане	p Optiscan	040-L	Лазерный сканер Optiscan DI 100
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		MPEe	MPEp		MPEe	M	PEP
90.35.25	±(7,5±5,5 L/1000)	±8,0	±7,5	±(9,5±5,5 L/1000)	±10,0	±9,5	±(12,0±5,5 L/1000)	±12,5	±12,0
90.35.30	±(7,8±5,8 L/1000)	±8,3	±7,8	±(9,8±5,8 L/1000)	±10,3	±9,8	±(12,3±5,8L/1000)	±12,8	±12,3
90.35.35	±(8,1 ±6,1 L/1000)	±8,6	±8,1	±(10,l±6,l L/1000)	±10,6	±10,1	±(12,6±6,1 L/1000)	±13,1	±12,6
90.40.10	±(6,7±4,7L/1000)	±7,2	±6,7	±(8,7±4,7L/1000)	±9,2	±8,7	±(11,2±4,7 L/1000)	±11,7	±11,2
90.40.15	±(7,1 ±5,1 L/1000)	±7,6	±7,1	±(9,1±5,1 L/1000)	±9,6	±9,1	±(11,6+5,1 L/1000)	±12,1	±11,6
90.40.20	±(7,4±5,4L/1000)	±7,9	±7,4	±(9,4±5,4L/1000)	±9,9	±9,4	±(11,9+5,4L/1000)	±12,4	±11,9
90.40.25	±(7,7±5,7L/1000)	±8,2	±7,7	±(9,7±5,7L/1000)	±10,2	±9,7	±(12,2+5,7 L/1000)	±12,7	±12,2
90.40.30	±(8,0±6,0L/1000)	±8,5	±8,0	±(10,0±6,0L/1000)	±10,5	±10,0	±(12,5+6,0L/1000)	±13,0	±12,5
90.40.35	±(8,3±6,3 L/1000)	±8,8	±8,3	±(10,3+6,3 L/1000)	±10,8	±10,3	±(12,8+6,3 L/1000)	±13,3	±12,8
90.40.40	±(8,6±6,6L/1000)	±9,1	±8,6	±(10,6±6,6L/1000)	±H,1	±10,6	±(13,l+6,6L/1000)	±13,6	±13,1
90.50.10	±(7,1 ±5,1 L/1000)	±7,6	±7,1	±(9,1±5,1 L/1000)	±9,6	±9,1	±(11,6+5,1 L/1000)	±12,1	±11,6
90.50.15	±(7,4±5,4L/1000)	±7,9	±7,4	±(9,4±5,4L/1000)	±9,9	±9,4	±(11,9+5,4L/1000)	±12,4	±11,9
90.50.20	±(7,7±5,7L/1000)	±8,2	±7,7	±(9,7±5,7L/1000)	±10,2	±9,7	±(12,2+5,7 L/1000)	±12,7	±12,2
90.50.25	±(8,0±6,0L/1000)	±8,5	±8,0	±(10,0±6,0L/1000)	±10,5	±10,0	±(12,5+6,0L/1000)	±13,0	±12,5
90.50.30	±(8,3±6,3 L/1000)	±8,8	±8,3	±(10,3±6,3 L/1000)	±10,8	±10,3	±(12,8+6,3 L/1000)	±13,3	±12,8
90.50.35	±(8,6±6,6L/1000)	±9,1	±8,6	±(10,6±6,6L/1000)	±H,1	±10,6	±(13,l+6,6L/1000)	±13,6	±13,1
90.50.40	±(8,9±6,9L/1000)	±9,4	±8,9	±(10,9±6,9L/1000)	±11,4	±10,9	±(13,4+6,9 L/1000)	±13,9	±13,4
90.60.10	±(7,4±5,4L/1000)	±7,9	±7,4	±(9,4±5,4L/1000)	±9,9	±9,4	±(11,9+5,4L/1000)	±12,4	±11,9
90.60.15	±(7,7±5,7L/1000)	±8,2	±7,7	±(9,7±5,7L/1000)	±10,2	±9,7	±(12,2+5,7 L/1000)	±12,7	±12,2
90.60.20	±(8,0±6,0L/1000)	±8,5	±8,0	±(10,0±6,0L/1000)	±10,5	±10,0	±(12,5+6,0L/1000)	±13,0	±12,5
90.60.25	±(8,3±6,3 L/1000)	±8,8	±8,3	±(10,3±6,3 L/1000)	±10,8	±10,3	±(12,8+6,3 L/1000)	±13,3	±12,8
90.60.30	±(8,6±6,6L/1000)	±9,1	±8,6	±(10,6±6,6L/1000)	±H,1	±10,6	±(13,l+6,6L/1000)	±13,6	±13,1
90.60.35	±(8,9±6,9L/1000)	±9,4	±8,9	±(10,9±6,9L/1000)	±11,4	±10,9	±(13,4+6,9 L/1000)	±13,9	±13,4

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Лазерный сканер Optiscan 1015-L/HR			Лазерный скане	p Optiscan	040-L	Лазерный сканер Optiscan DI 100
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		MPEe	MPEp		MPEe	M	PEP
90.60.40	±(9,2±7,2 L/1000)	±9,7	±9,2	±(11,2±7,2 L/1000)	±11,7	±11,2	±(13,7+7,2 L/1000)	±14,2	±13,7
100.15.10	±(6,2±4,2 L/1000)	±6,7	±6,2	±(8,2±4,2 L/1000)	±8,7	±8,2	±(10,7±4,2 L/1000)	±11,2	±10,7
100.15.15	±(6,5±4,5 L/1000)	±7,0	±6,5	±(8,5±4,5 L/1000)	±9,0	±8,5	±(11,0+4,5 L/1000)	±H,5	±11,0
100.20.10	±(6,3±4,3 L/1000)	±6,8	±6,3	±(8,3±4,3 L/1000)	±8,8	±8,3	±(10,8±4,3 L/1000)	±11,3	±10,8
100.20.15	±(6,6±4,6L/1000)	±7,1	±6,6	±(8,6±4,6L/1000)	±9,1	±8,6	±(11,1+4,6L/1000)	±11,6	±H,1
100.20.20	±(6,9±4,9L/1000)	±7,4	±6,9	±(8,9±4,9L/1000)	±9,4	±8,9	±(11,4±4,9 L/1000)	±11,9	±11,4
100.25.10	±(6,5±4,5 L/1000)	±7,0	±6,5	±(8,5±4,5 L/1000)	±9,0	±8,5	±(11,0+4,5 L/1000)	±H,5	±11,0
100.25.15	±(6,8±4,8L/1000)	±7,3	±6,8	±(8,8±4,8L/1000)	±9,3	±8,8	±(1 l,3±4,8L/1000)	±11,8	±11,3
100.25.20	±(7,1 ±5,1 L/1000)	±7,6	±7,1	±(9,1±5,1 L/1000)	±9,6	±9,1	±(11,6+5,1 L/1000)	±12,1	±11,6
100.25.25	±(7,4±5,4L/1000)	±7,9	±7,4	±(9,4±5,4L/1000)	±9,9	±9,4	±(1 l,9±5,4L/1000)	±12,4	±11,9
100.30.10	±(6,6±4,6L/1000)	±7,1	±6,6	±(8,6±4,6L/1000)	±9,1	±8,6	±(11,1+4,6L/1000)	±11,6	±H,1
100.30.15	±(6,9±4,9L/1000)	±7,4	±6,9	±(8,9±4,9L/1000)	±9,4	±8,9	±(11,4±4,9 L/1000)	±11,9	±11,4
100.30.20	±(7,3±5,3 L/1000)	±7,8	±7,3	±(9,3±5,3 L/1000)	±9,8	±9,3	±(11,8+5,3 L/1000)	±12,3	±11,8
100.30.25	±(7,6±5,6L/1000)	±8,1	±7,6	±(9,6±5,6L/1000)	±10,1	±9,6	±(12,l±5,6L/1000)	±12,6	±12,1
100.30.30	±(7,9±5,9L/1000)	±8,4	±7,9	±(9,9±5,9L/1000)	±10,4	±9,9	±(12,4±5,9L/1000)	±12,9	±12,4
100.35.10	±(6,8±4,8L/1000)	±7,3	±6,8	±(8,8±4,8L/1000)	±9,3	±8,8	±(1 l,3±4,8L/1000)	±11,8	±11,3
100.35.15	±(7,1 ±5,1 L/1000)	±7,6	±7,1	±(9,1±5,1 L/1000)	±9,6	±9,1	±(11,6+5,1 L/1000)	±12,1	±11,6
100.35.20	±(7,4±5,4L/1000)	±7,9	±7,4	±(9,4±5,4L/1000)	±9,9	±9,4	±(1 l,9±5,4L/1000)	±12,4	±11,9
100.35.25	±(7,7±5,7L/1000)	±8,2	±7,7	±(9,7±5,7L/1000)	±10,2	±9,7	±(12,2+5,7 L/1000)	±12,7	±12,2
100.35.30	±(8,0±6,0L/1000)	±8,5	±8,0	±(10,0±6,0L/1000)	±10,5	±10,0	±(12,5±6,0L/1000)	±13,0	±12,5
100.35.35	±(8,4±6,4 L/1000)	±8,9	±8,4	±(10,4±6,4 L/1000)	±10,9	±10,4	±(12,9±6,4L/1000)	±13,4	±12,9
100.40.10	±(6,9±4,9L/1000)	±7,4	±6,9	±(8,9±4,9L/1000)	±9,4	±8,9	±(11,4±4,9 L/1000)	±11,9	±11,4
100.40.15	±(7,3±5,3 L/1000)	±7,8	±7,3	±(9,3±5,3 L/1000)	±9,8	±9,3	±(11,8+5,3 L/1000)	±12,3	±11,8

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм)
	Лазерный сканер Optiscan 1015-L/HR			Лазерный скане	p Optiscan	040-L	Лазерный сканер Optiscan DI 100
	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS	SKY и SKY PLUS	SKY	SKY PLUS
	МРЕе	MPEp		MPEe	MPEp		MPEe	MPEp
100.40.20	±(7,6±5,6 L/1000)	±8,1	±7,6	±(9,6±5,6L/1000)	±10,1	±9,6	±(12,l+5,6L/1000)	±12,6	±12,1
100.40.25	±(7,9±5,9L/1000)	±8,4	±7,9	±(9,9±5,9L/1000)	±10,4	±9,9	±(12,4+5,9 L/1000)	±12,9	±12,4
100.40.30	±(8,2±6,2 L/1000)	±8,7	±8,2	±(10,2±6,2 L/1000)	±10,7	±10,2	±(12,7+6,2 L/1000)	±13,2	±12,7
100.40.35	±(8,5±6,5 L/1000)	±9,0	±8,5	±(10,5±6,5 L/1000)	±11,0	±10,5	±(13,0+6,5 L/1000)	±13,5	±13,0
100.40.40	±(8,8±6,8L/1000)	±9,3	±8,8	±(10,8±6,8 L/1000)	±11,3	±10,8	±(13,3+6,8L/1000)	±13,8	±13,3
100.50.10	±(7,3±5,3 L/1000)	±7,8	±7,3	±(9,3±5,3 L/1000)	±9,8	±9,3	±(11,8+5,3 L/1000)	±12,3	±11,8
100.50.15	±(7,6±5,6L/1000)	±8,1	±7,6	±(9,6±5,6L/1000)	±10,1	±9,6	±(12,l+5,6L/1000)	±12,6	±12,1
100.50.20	±(7,9±5,9L/1000)	±8,4	±7,9	±(9,9±5,9L/1000)	±10,4	±9,9	±(12,4+5,9 L/1000)	±12,9	±12,4
100.50.25	±(8,2±6,2 L/1000)	±8,7	±8,2	±(10,2±6,2 L/1000)	±10,7	±10,2	±(12,7+6,2 L/1000)	±13,2	±12,7
100.50.30	±(8,5±6,5 L/1000)	±9,0	±8,5	±(10,5±6,5 L/1000)	±11,0	±10,5	±(13,0+6,5 L/1000)	±13,5	±13,0
100.50.35	±(8,8±6,8L/1000)	±9,3	±8,8	±(10,8±6,8 L/1000)	±11,3	±10,8	±(13,3+6,8L/1000)	±13,8	±13,3
100.50.40	±(9,1 ±7,1 L/1000)	±9,6	±9,1	±(11,1+7,1 L/1000)	±11,6	±H,1	±(13,6+7,1 L/1000)	±14,1	±13,6
100.60.10	±(7,6±5,6L/1000)	±8,1	±7,6	±(9,6+5,6L/1000)	±10,1	±9,6	±(12,l+5,6L/1000)	±12,6	±12,1
100.60.15	±(7,9±5,9L/1000)	±8,4	±7,9	±(9,9+5,9L/1000)	±10,4	±9,9	±(12,4+5,9 L/1000)	±12,9	±12,4
100.60.20	±(8,2±6,2 L/1000)	±8,7	±8,2	±(10,2+6,2 L/1000)	±10,7	±10,2	±(12,7+6,2 L/1000)	±13,2	±12,7
100.60.25	±(8,5±6,5 L/1000)	±9,0	±8,5	±(10,5+6,5 L/1000)	±11,0	±10,5	±(13,0+6,5 L/1000)	±13,5	±13,0
100.60.30	±(8,8±6,8L/1000)	±9,3	±8,8	±(10,8+6,8 L/1000)	±11,3	±10,8	±(13,3+6,8L/1000)	±13,8	±13,3
100.60.35	±(9,1 ±7,1 L/1000)	±9,6	±9,1	±(11,1+7,1 L/1000)	±11,6	±H,1	±(13,6+7,1 L/1000)	±14,1	±13,6
100.60.40	±(9,4±7,4 L/1000)	±9,9	±9,4	±(11,4+7,4 L/1000)	±11,9	±11,4	±(13,9+7,4 L/1000)	±14,4	±13,9

Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

МРЕе - абсолютная погрешность измерений длины (пространственных измерений);

МРЕр - абсолютная погрешность измерительной головки/датчика.

Типоразмер	Диапазон измерений, мм			Габаритные размеры, мм, не более			Масса, кг, не более
Типоразмер	Ось X	Ось Y	Ось Z	Длина	Ширина	Высота	Масса, кг, не более
20.15.10	от 0 до 2000	от 0 до 1500	от 0 до 1000	4000	3500	4500	9071
20.15.15	от 0 до 2000	от 0 до 1500	от 0 до 1500	4000	3500	5000	9087
20.20.10	от 0 до 2000	от 0 до 2000	от 0 до 1000	4000	4000	4500	9471
20.20.15	от 0 до 2000	от 0 до 2000	от 0 до 1500	4000	4000	5000	9487
20.20.20	от 0 до 2000	от 0 до 2000	от 0 до 2000	4000	4000	6000	9521
25.15.10	от 0 до 2500	от 0 до 1500	от 0 до 1000	4500	3500	4500	9336
25.15.15	от 0 до 2500	от 0 до 1500	от 0 до 1500	4500	3500	5000	9352
25.20.10	от 0 до 2500	от 0 до 2000	от 0 до 1000	4500	4000	4500	9736
25.20.15	от 0 до 2500	от 0 до 2000	от 0 до 1500	4500	4000	5000	9752
25.20.20	от 0 до 2500	от 0 до 2000	от 0 до 2000	4500	4000	6000	9786
25.25.10	от 0 до 2500	от 0 до 2500	от 0 до 1000	4500	4500	4500	10136
25.25.15	от 0 до 2500	от 0 до 2500	от 0 до 1500	4500	4500	5000	10152
25.25.20	от 0 до 2500	от 0 до 2500	от 0 до 2000	4500	4500	6000	10186
25.25.25	от 0 до 2500	от 0 до 2500	от 0 до 2500	4500	4500	7000	10219
30.15.10	от 0 до 3000	от 0 до 1500	от 0 до 1000	5000	3500	4500	10401
30.15.15	от 0 до 3000	от 0 до 1500	от 0 до 1500	5000	3500	5000	10417
30.20.10	от 0 до 3000	от 0 до 2000	от 0 до 1000	5000	4000	4500	10801
30.20.15	от 0 до 3000	от 0 до 2000	от 0 до 1500	5000	4000	5000	10817
30.20.20	от 0 до 3000	от 0 до 2000	от 0 до 2000	5000	4000	6000	10851
30.25.10	от 0 до 3000	от 0 до 2500	от 0 до 1000	5000	4500	4500	11201
30.25.15	от 0 до 3000	от 0 до 2500	от 0 до 1500	5000	4500	5000	11217
30.25.20	от 0 до 3000	от 0 до 2500	от 0 до 2000	5000	4500	6000	11251
30.25.25	от 0 до 3000	от 0 до 2500	от 0 до 2500	5000	4500	7000	11284
30.30.10	от 0 до 3000	от 0 до 3000	от 0 до 1000	5000	5000	4500	11601
30.30.15	от 0 до 3000	от 0 до 3000	от 0 до 1500	5000	5000	5000	11617
30.30.20	от 0 до 3000	от 0 до 3000	от 0 до 2000	5000	5000	6000	11651
30.30.25	от 0 до 3000	от 0 до 3000	от 0 до 2500	5000	5000	7000	11684
30.30.30	от 0 до 3000	от 0 до 3000	от 0 до 3000	5000	5000	8000	11718
35.15.10	от 0 до 3500	от 0 до 1500	от 0 до 1000	5500	3500	4500	11466
35.15.15	от 0 до 3500	от 0 до 1500	от 0 до 1500	5500	3500	5000	11482
35.20.10	от 0 до 3500	от 0 до 2000	от 0 до 1000	5500	4000	4500	11866
35.20.15	от 0 до 3500	от 0 до 2000	от 0 до 1500	5500	4000	5000	11882
35.20.20	от 0 до 3500	от 0 до 2000	от 0 до 2000	5500	4000	6000	11916
35.25.10	от 0 до 3500	от 0 до 2500	от 0 до 1000	5500	4500	4500	12266
35.25.15	от 0 до 3500	от 0 до 2500	от 0 до 1500	5500	4500	5000	12282
35.25.20	от 0 до 3500	от 0 до 2500	от 0 до 2000	5500	4500	6000	12316
35.25.25	от 0 до 3500	от 0 до 2500	от 0 до 2500	5500	4500	7000	12349
35.30.10	от 0 до 3500	от 0 до 3000	от 0 до 1000	5500	5000	4500	12666
35.30.15	от 0 до 3500	от 0 до 3000	от 0 до 1500	5500	5000	5000	12682
35.30.20	от 0 до 3500	от 0 до 3000	от 0 до 2000	5500	5000	6000	12716
35.30.25	от 0 до 3500	от 0 до 3000	от 0 до 2500	5500	5000	7000	12749
35.30.30	от 0 до 3500	от 0 до 3000	от 0 до 3000	5500	5000	8000	12783
35.35.10	от 0 до 3500	от 0 до 3500	от 0 до 1000	5500	5500	4500	13066

Продолжение таблицы 4 - Метрологические и технические характеристики

Типоразмер	Диапазон измерений, мм			Габаритные размеры, мм, не более			Масса, кг, не более
Типоразмер	Ось X	Ось Y	Ось Z	Длина	Ширина	Высота	Масса, кг, не более
35.35.15	от 0 до 3500	от 0 до 3500	от 0 до 1500	5500	5500	5000	13082
35.35.20	от 0 до 3500	от 0 до 3500	от 0 до 2000	5500	5500	6000	13116
35.35.25	от 0 до 3500	от 0 до 3500	от 0 до 2500	5500	5500	7000	13149
35.35.30	от 0 до 3500	от 0 до 3500	от 0 до 3000	5500	5500	8000	13183
35.35.35	от 0 до 3500	от 0 до 3500	от 0 до 3500	5500	5500	8500	13199
40.15.10	от 0 до 4000	от 0 до 1500	от 0 до 1000	6000	3500	4500	12531
40.15.15	от 0 до 4000	от 0 до 1500	от 0 до 1500	6000	3500	5000	12547
40.20.10	от 0 до 4000	от 0 до 2000	от 0 до 1000	6000	4000	4500	12931
40.20.15	от 0 до 4000	от 0 до 2000	от 0 до 1500	6000	4000	5000	12947
40.20.20	от 0 до 4000	от 0 до 2000	от 0 до 2000	6000	4000	6000	12981
40.25.10	от 0 до 4000	от 0 до 2500	от 0 до 1000	6000	4500	4500	13331
40.25.15	от 0 до 4000	от 0 до 2500	от 0 до 1500	6000	4500	5000	13347
40.25.20	от 0 до 4000	от 0 до 2500	от 0 до 2000	6000	4500	6000	13381
40.25.25	от 0 до 4000	от 0 до 2500	от 0 до 2500	6000	4500	7000	13414
40.30.10	от 0 до 4000	от 0 до 3000	от 0 до 1000	6000	5000	4500	13731
40.30.15	от 0 до 4000	от 0 до 3000	от 0 до 1500	6000	5000	5000	13747
40.30.20	от 0 до 4000	от 0 до 3000	от 0 до 2000	6000	5000	6000	13781
40.30.25	от 0 до 4000	от 0 до 3000	от 0 до 2500	6000	5000	7000	13814
40.30.30	от 0 до 4000	от 0 до 3000	от 0 до 3000	6000	5000	8000	13848
40.35.10	от 0 до 4000	от 0 до 3500	от 0 до 1000	6000	5500	4500	14131
40.35.15	от 0 до 4000	от 0 до 3500	от 0 до 1500	6000	5500	5000	14147
40.35.20	от 0 до 4000	от 0 до 3500	от 0 до 2000	6000	5500	6000	14181
40.35.25	от 0 до 4000	от 0 до 3500	от 0 до 2500	6000	5500	7000	14214
40.35.30	от 0 до 4000	от 0 до 3500	от 0 до 3000	6000	5500	8000	14248
40.35.35	от 0 до 4000	от 0 до 3500	от 0 до 3500	6000	5500	8500	14264
40.40.10	от 0 до 4000	от 0 до 4000	от 0 до 1000	6000	6000	4500	14531
40.40.15	от 0 до 4000	от 0 до 4000	от 0 до 1500	6000	6000	5000	14547
40.40.20	от 0 до 4000	от 0 до 4000	от 0 до 2000	6000	6000	6000	14581
40.40.25	от 0 до 4000	от 0 до 4000	от 0 до 2500	6000	6000	7000	14614
40.40.30	от 0 до 4000	от 0 до 4000	от 0 до 3000	6000	6000	8000	14648
40.40.35	от 0 до 4000	от 0 до 4000	от 0 до 3500	6000	6000	8500	14664
40.40.40	от 0 до 4000	от 0 до 4000	от 0 до 4000	6000	6000	9000	14681
45.15.10	от 0 до 4500	от 0 до 1500	от 0 до 1000	6500	3500	4500	13596
45.15.15	от 0 до 4500	от 0 до 1500	от 0 до 1500	6500	3500	5000	13612
45.20.10	от 0 до 4500	от 0 до 2000	от 0 до 1000	6500	4000	4500	13996
45.20.15	от 0 до 4500	от 0 до 2000	от 0 до 1500	6500	4000	5000	14012
45.20.20	от 0 до 4500	от 0 до 2000	от 0 до 2000	6500	4000	6000	14046
45.25.10	от 0 до 4500	от 0 до 2500	от 0 до 1000	6500	4500	4500	14396
45.25.15	от 0 до 4500	от 0 до 2500	от 0 до 1500	6500	4500	5000	14412
45.25.20	от 0 до 4500	от 0 до 2500	от 0 до 2000	6500	4500	6000	14446
45.25.25	от 0 до 4500	от 0 до 2500	от 0 до 2500	6500	4500	7000	14479
45.30.10	от 0 до 4500	от 0 до 3000	от 0 до 1000	6500	5000	4500	14796
45.30.15	от 0 до 4500	от 0 до 3000	от 0 до 1500	6500	5000	5000	14812

Продолжение таблицы 4 - Метрологические и технические характеристики

Типоразмер	Диапазон измерений, мм			Габаритные размеры, мм, не более			Масса, кг, не более
Типоразмер	Ось X	Ось Y	Ось Z	Длина	Ширина	Высота	Масса, кг, не более
45.30.20	от 0 до 4500	от 0 до 3000	от 0 до 2000	6500	5000	6000	14846
45.30.25	от 0 до 4500	от 0 до 3000	от 0 до 2500	6500	5000	7000	14879
45.30.30	от 0 до 4500	от 0 до 3000	от 0 до 3000	6500	5000	8000	14913
45.35.10	от 0 до 4500	от 0 до 3500	от 0 до 1000	6500	5500	4500	15196
45.35.15	от 0 до 4500	от 0 до 3500	от 0 до 1500	6500	5500	5000	15212
45.35.20	от 0 до 4500	от 0 до 3500	от 0 до 2000	6500	5500	6000	15246
45.35.25	от 0 до 4500	от 0 до 3500	от 0 до 2500	6500	5500	7000	15279
45.35.30	от 0 до 4500	от 0 до 3500	от 0 до 3000	6500	5500	8000	15313
45.35.35	от 0 до 4500	от 0 до 3500	от 0 до 3500	6500	5500	8500	15329
45.40.10	от 0 до 4500	от 0 до 4000	от 0 до 1000	6500	6000	4500	15596
45.40.15	от 0 до 4500	от 0 до 4000	от 0 до 1500	6500	6000	5000	15612
45.40.20	от 0 до 4500	от 0 до 4000	от 0 до 2000	6500	6000	6000	15646
45.40.25	от 0 до 4500	от 0 до 4000	от 0 до 2500	6500	6000	7000	15679
45.40.30	от 0 до 4500	от 0 до 4000	от 0 до 3000	6500	6000	8000	15713
45.40.35	от 0 до 4500	от 0 до 4000	от 0 до 3500	6500	6000	8500	15729
45.40.40	от 0 до 4500	от 0 до 4000	от 0 до 4000	6500	6000	9000	15746
50.15.10	от 0 до 5000	от 0 до 1500	от 0 до 1000	7000	3500	4500	14661
50.15.15	от 0 до 5000	от 0 до 1500	от 0 до 1500	7000	3500	5000	14677
50.20.10	от 0 до 5000	от 0 до 2000	от 0 до 1000	7000	4000	4500	15061
50.20.15	от 0 до 5000	от 0 до 2000	от 0 до 1500	7000	4000	5000	15077
50.20.20	от 0 до 5000	от 0 до 2000	от 0 до 2000	7000	4000	6000	15111
50.25.10	от 0 до 5000	от 0 до 2500	от 0 до 1000	7000	4500	4500	15461
50.25.15	от 0 до 5000	от 0 до 2500	от 0 до 1500	7000	4500	5000	15477
50.25.20	от 0 до 5000	от 0 до 2500	от 0 до 2000	7000	4500	6000	15511
50.25.25	от 0 до 5000	от 0 до 2500	от 0 до 2500	7000	4500	7000	15544
50.30.10	от 0 до 5000	от 0 до 3000	от 0 до 1000	7000	5000	4500	15861
50.30.15	от 0 до 5000	от 0 до 3000	от 0 до 1500	7000	5000	5000	15877
50.30.20	от 0 до 5000	от 0 до 3000	от 0 до 2000	7000	5000	6000	15911
50.30.25	от 0 до 5000	от 0 до 3000	от 0 до 2500	7000	5000	7000	15944
50.30.30	от 0 до 5000	от 0 до 3000	от 0 до 3000	7000	5000	8000	15978
50.35.10	от 0 до 5000	от 0 до 3500	от 0 до 1000	7000	5500	4500	16261
50.35.15	от 0 до 5000	от 0 до 3500	от 0 до 1500	7000	5500	5000	16277
50.35.20	от 0 до 5000	от 0 до 3500	от 0 до 2000	7000	5500	6000	16311
50.35.25	от 0 до 5000	от 0 до 3500	от 0 до 2500	7000	5500	7000	16344
50.35.30	от 0 до 5000	от 0 до 3500	от 0 до 3000	7000	5500	8000	16360
50.35.35	от 0 до 5000	от 0 до 3500	от 0 до 3500	7000	5500	8500	16394
50.40.10	от 0 до 5000	от 0 до 4000	от 0 до 1000	7000	6000	4500	16661
50.40.15	от 0 до 5000	от 0 до 4000	от 0 до 1500	7000	6000	5000	16677
50.40.20	от 0 до 5000	от 0 до 4000	от 0 до 2000	7000	6000	6000	16711
50.40.25	от 0 до 5000	от 0 до 4000	от 0 до 2500	7000	6000	7000	16744
50.40.30	от 0 до 5000	от 0 до 4000	от 0 до 3000	7000	6000	8000	16778
50.40.35	от 0 до 5000	от 0 до 4000	от 0 до 3500	7000	6000	8500	16794
50.40.40	от 0 до 5000	от 0 до 4000	от 0 до 4000	7000	6000	9000	16811

Продолжение таблицы 4 - Метрологические и технические характеристики

Типоразмер	Диапазон измерений, мм			Габаритные размеры, мм, не более			Масса, кг, не более
Типоразмер	Ось X	Ось Y	Ось Z	Длина	Ширина	Высота	Масса, кг, не более
50.50.10	от 0 до 5000	от 0 до 5000	от 0 до 1000	7000	7000	4500	17461
50.50.15	от 0 до 5000	от 0 до 5000	от 0 до 1500	7000	7000	5000	17477
50.50.20	от 0 до 5000	от 0 до 5000	от 0 до 2000	7000	7000	6000	17511
50.50.25	от 0 до 5000	от 0 до 5000	от 0 до 2500	7000	7000	7000	17544
50.50.30	от 0 до 5000	от 0 до 5000	от 0 до 3000	7000	7000	8000	17578
50.50.35	от 0 до 5000	от 0 до 5000	от 0 до 3500	7000	7000	8500	17594
50.50.40	от 0 до 5000	от 0 до 5000	от 0 до 4000	7000	7000	9000	17611
60.15.10	от 0 до 6000	от 0 до 1500	от 0 до 1000	8000	3500	4500	16791
60.15.15	от 0 до 6000	от 0 до 1500	от 0 до 1500	8000	3500	5000	16807
60.20.10	от 0 до 6000	от 0 до 2000	от 0 до 1000	8000	4000	4500	17191
60.20.15	от 0 до 6000	от 0 до 2000	от 0 до 1500	8000	4000	5000	17207
60.20.20	от 0 до 6000	от 0 до 2000	от 0 до 2000	8000	4000	6000	17241
60.25.10	от 0 до 6000	от 0 до 2500	от 0 до 1000	8000	4500	4500	17591
60.25.15	от 0 до 6000	от 0 до 2500	от 0 до 1500	8000	4500	5000	17607
60.25.20	от 0 до 6000	от 0 до 2500	от 0 до 2000	8000	4500	6000	17641
60.25.25	от 0 до 6000	от 0 до 2500	от 0 до 2500	8000	4500	7000	17674
60.30.10	от 0 до 6000	от 0 до 3000	от 0 до 1000	8000	5000	4500	17991
60.30.15	от 0 до 6000	от 0 до 3000	от 0 до 1500	8000	5000	5000	18007
60.30.20	от 0 до 6000	от 0 до 3000	от 0 до 2000	8000	5000	6000	18041
60.30.25	от 0 до 6000	от 0 до 3000	от 0 до 2500	8000	5000	7000	18074
60.30.30	от 0 до 6000	от 0 до 3000	от 0 до 3000	8000	5000	8000	18108
60.35.10	от 0 до 6000	от 0 до 3500	от 0 до 1000	8000	5500	4500	18391
60.35.15	от 0 до 6000	от 0 до 3500	от 0 до 1500	8000	5500	5000	18407
60.35.20	от 0 до 6000	от 0 до 3500	от 0 до 2000	8000	5500	6000	18441
60.35.25	от 0 до 6000	от 0 до 3500	от 0 до 2500	8000	5500	7000	18474
60.35.30	от 0 до 6000	от 0 до 3500	от 0 до 3000	8000	5500	8000	18508
60.35.35	от 0 до 6000	от 0 до 3500	от 0 до 3500	8000	5500	8500	18524
60.40.10	от 0 до 6000	от 0 до 4000	от 0 до 1000	8000	6000	4500	18791
60.40.15	от 0 до 6000	от 0 до 4000	от 0 до 1500	8000	6000	5000	18807
60.40.20	от 0 до 6000	от 0 до 4000	от 0 до 2000	8000	6000	6000	18841
60.40.25	от 0 до 6000	от 0 до 4000	от 0 до 2500	8000	6000	7000	18874
60.40.30	от 0 до 6000	от 0 до 4000	от 0 до 3000	8000	6000	8000	18908
60.40.35	от 0 до 6000	от 0 до 4000	от 0 до 3500	8000	6000	8500	18924
60.40.40	от 0 до 6000	от 0 до 4000	от 0 до 4000	8000	6000	9000	18941
60.50.10	от 0 до 6000	от 0 до 5000	от 0 до 1000	8000	7000	4500	19591
60.50.15	от 0 до 6000	от 0 до 5000	от 0 до 1500	8000	7000	5000	19607
60.50.20	от 0 до 6000	от 0 до 5000	от 0 до 2000	8000	7000	6000	19641
60.50.25	от 0 до 6000	от 0 до 5000	от 0 до 2500	8000	7000	7000	19674
60.50.30	от 0 до 6000	от 0 до 5000	от 0 до 3000	8000	7000	8000	19708
60.50.35	от 0 до 6000	от 0 до 5000	от 0 до 3500	8000	7000	8500	19724
60.50.40	от 0 до 6000	от 0 до 5000	от 0 до 4000	8000	7000	9000	19741
60.60.10	от 0 до 6000	от 0 до 6000	от 0 до 1000	8000	8000	4500	20391
60.60.15	от 0 до 6000	от 0 до 6000	от 0 до 1500	8000	8000	5000	20407

Продолжение таблицы 4 - Метрологические и технические характеристики

Типоразмер	Диапазон измерений, мм			Габаритные размеры, мм, не более			Масса, кг, не более
Типоразмер	Ось X	Ось Y	Ось Z	Длина	Ширина	Высота	Масса, кг, не более
60.60.20	от 0 до 6000	от 0 до 6000	от 0 до 2000	8000	8000	6000	20441
60.60.25	от 0 до 6000	от 0 до 6000	от 0 до 2500	8000	8000	7000	20474
60.60.30	от 0 до 6000	от 0 до 6000	от 0 до 3000	8000	8000	8000	20508
60.60.35	от 0 до 6000	от 0 до 6000	от 0 до 3500	8000	8000	8500	20524
60.60.40	от 0 до 6000	от 0 до 6000	от 0 до 4000	8000	8000	9000	20541
70.15.10	от 0 до 7000	от 0 до 1500	от 0 до 1000	9000	3500	4500	18921
70.15.15	от 0 до 7000	от 0 до 1500	от 0 до 1500	9000	3500	5000	18937
70.20.10	от 0 до 7000	от 0 до 2000	от 0 до 1000	9000	4000	4500	19321
70.20.15	от 0 до 7000	от 0 до 2000	от 0 до 1500	9000	4000	5000	19337
70.20.20	от 0 до 7000	от 0 до 2000	от 0 до 2000	9000	4000	6000	19371
70.25.10	от 0 до 7000	от 0 до 2500	от 0 до 1000	9000	4500	4500	19721
70.25.15	от 0 до 7000	от 0 до 2500	от 0 до 1500	9000	4500	5000	19737
70.25.20	от 0 до 7000	от 0 до 2500	от 0 до 2000	9000	4500	6000	19771
70.25.25	от 0 до 7000	от 0 до 2500	от 0 до 2500	9000	4500	7000	19804
70.30.10	от 0 до 7000	от 0 до 3000	от 0 до 1000	9000	5000	4500	20121
70.30.15	от 0 до 7000	от 0 до 3000	от 0 до 1500	9000	5000	5000	20137
70.30.20	от 0 до 7000	от 0 до 3000	от 0 до 2000	9000	5000	6000	20171
70.30.25	от 0 до 7000	от 0 до 3000	от 0 до 2500	9000	5000	7000	20204
70.30.30	от 0 до 7000	от 0 до 3000	от 0 до 3000	9000	5000	8000	20238
70.35.10	от 0 до 7000	от 0 до 3500	от 0 до 1000	9000	5500	4500	20521
70.35.15	от 0 до 7000	от 0 до 3500	от 0 до 1500	9000	5500	5000	20537
70.35.20	от 0 до 7000	от 0 до 3500	от 0 до 2000	9000	5500	6000	20571
70.35.25	от 0 до 7000	от 0 до 3500	от 0 до 2500	9000	5500	7000	20604
70.35.30	от 0 до 7000	от 0 до 3500	от 0 до 3000	9000	5500	8000	20638
70.35.35	от 0 до 7000	от 0 до 3500	от 0 до 3500	9000	5500	8500	20654
70.40.10	от 0 до 7000	от 0 до 4000	от 0 до 1000	9000	6000	4500	20921
70.40.15	от 0 до 7000	от 0 до 4000	от 0 до 1500	9000	6000	5000	20937
70.40.20	от 0 до 7000	от 0 до 4000	от 0 до 2000	9000	6000	6000	20971
70.40.25	от 0 до 7000	от 0 до 4000	от 0 до 2500	9000	6000	7000	21004
70.40.30	от 0 до 7000	от 0 до 4000	от 0 до 3000	9000	6000	8000	21038
70.40.35	от 0 до 7000	от 0 до 4000	от 0 до 3500	9000	6000	8500	21054
70.40.40	от 0 до 7000	от 0 до 4000	от 0 до 4000	9000	6000	9000	21071
70.50.10	от 0 до 7000	от 0 до 5000	от 0 до 1000	9000	7000	4500	21721
70.50.15	от 0 до 7000	от 0 до 5000	от 0 до 1500	9000	7000	5000	21737
70.50.20	от 0 до 7000	от 0 до 5000	от 0 до 2000	9000	7000	6000	21771
70.50.25	от 0 до 7000	от 0 до 5000	от 0 до 2500	9000	7000	7000	21804
70.50.30	от 0 до 7000	от 0 до 5000	от 0 до 3000	9000	7000	8000	21838
70.50.35	от 0 до 7000	от 0 до 5000	от 0 до 3500	9000	7000	8500	21854
70.50.40	от 0 до 7000	от 0 до 5000	от 0 до 4000	9000	7000	9000	21871
70.60.10	от 0 до 7000	от 0 до 6000	от 0 до 1000	9000	8000	4500	22521
70.60.15	от 0 до 7000	от 0 до 6000	от 0 до 1500	9000	8000	5000	22537
70.60.20	от 0 до 7000	от 0 до 6000	от 0 до 2000	9000	8000	6000	22571
70.60.25	от 0 до 7000	от 0 до 6000	от 0 до 2500	9000	8000	7000	22604

Продолжение таблицы 4 - Метрологические и технические характеристики

Типоразмер	Диапазон измерений, мм			Габаритные размеры, мм, не более			Масса, кг, не более
Типоразмер	Ось X	Ось Y	Ось Z	Длина	Ширина	Высота	Масса, кг, не более
70.60.30	от 0 до 7000	от 0 до 6000	от 0 до 3000	9000	8000	8000	22638
70.60.35	от 0 до 7000	от 0 до 6000	от 0 до 3500	9000	8000	8500	22654
70.60.40	от 0 до 7000	от 0 до 6000	от 0 до 4000	9000	8000	9000	22671
80.15.10	от 0 до 8000	от 0 до 1500	от 0 до 1000	10000	3500	4500	21051
80.15.15	от 0 до 8000	от 0 до 1500	от 0 до 1500	10000	3500	5000	21067
80.20.10	от 0 до 8000	от 0 до 2000	от 0 до 1000	10000	4000	4500	21451
80.20.15	от 0 до 8000	от 0 до 2000	от 0 до 1500	10000	4000	5000	21467
80.20.20	от 0 до 8000	от 0 до 2000	от 0 до 2000	10000	4000	6000	21501
80.25.10	от 0 до 8000	от 0 до 2500	от 0 до 1000	10000	4500	4500	21851
80.25.15	от 0 до 8000	от 0 до 2500	от 0 до 1500	10000	4500	5000	21867
80.25.20	от 0 до 8000	от 0 до 2500	от 0 до 2000	10000	4500	6000	21901
80.25.25	от 0 до 8000	от 0 до 2500	от 0 до 2500	10000	4500	7000	21934
80.30.10	от 0 до 8000	от 0 до 3000	от 0 до 1000	10000	5000	4500	22251
80.30.15	от 0 до 8000	от 0 до 3000	от 0 до 1500	10000	5000	5000	22267
80.30.20	от 0 до 8000	от 0 до 3000	от 0 до 2000	10000	5000	6000	22301
80.30.25	от 0 до 8000	от 0 до 3000	от 0 до 2500	10000	5000	7000	22334
80.30.30	от 0 до 8000	от 0 до 3000	от 0 до 3000	10000	5000	8000	22368
80.35.10	от 0 до 8000	от 0 до 3500	от 0 до 1000	10000	5500	4500	22651
80.35.15	от 0 до 8000	от 0 до 3500	от 0 до 1500	10000	5500	5000	22667
80.35.20	от 0 до 8000	от 0 до 3500	от 0 до 2000	10000	5500	6000	22701
80.35.25	от 0 до 8000	от 0 до 3500	от 0 до 2500	10000	5500	7000	22734
80.35.30	от 0 до 8000	от 0 до 3500	от 0 до 3000	10000	5500	8000	22768
80.35.35	от 0 до 8000	от 0 до 3500	от 0 до 3500	10000	5500	8500	22784
80.40.10	от 0 до 8000	от 0 до 4000	от 0 до 1000	10000	6000	4500	23051
80.40.15	от 0 до 8000	от 0 до 4000	от 0 до 1500	10000	6000	5000	23067
80.40.20	от 0 до 8000	от 0 до 4000	от 0 до 2000	10000	6000	6000	23101
80.40.25	от 0 до 8000	от 0 до 4000	от 0 до 2500	10000	6000	7000	23134
80.40.30	от 0 до 8000	от 0 до 4000	от 0 до 3000	10000	6000	8000	23168
80.40.35	от 0 до 8000	от 0 до 4000	от 0 до 3500	10000	6000	8500	23184
80.40.40	от 0 до 8000	от 0 до 4000	от 0 до 4000	10000	6000	9000	23201
80.50.10	от 0 до 8000	от 0 до 5000	от 0 до 1000	10000	7000	4500	23851
80.50.15	от 0 до 8000	от 0 до 5000	от 0 до 1500	10000	7000	5000	23867
80.50.20	от 0 до 8000	от 0 до 5000	от 0 до 2000	10000	7000	6000	23901
80.50.25	от 0 до 8000	от 0 до 5000	от 0 до 2500	10000	7000	7000	23934
80.50.30	от 0 до 8000	от 0 до 5000	от 0 до 3000	10000	7000	8000	23968
80.50.35	от 0 до 8000	от 0 до 5000	от 0 до 3500	10000	7000	8500	23984
80.50.40	от 0 до 8000	от 0 до 5000	от 0 до 4000	10000	7000	9000	24001
80.60.10	от 0 до 8000	от 0 до 6000	от 0 до 1000	10000	8000	4500	24651
80.60.15	от 0 до 8000	от 0 до 6000	от 0 до 1500	10000	8000	5000	24667
80.60.20	от 0 до 8000	от 0 до 6000	от 0 до 2000	10000	8000	6000	24701
80.60.25	от 0 до 8000	от 0 до 6000	от 0 до 2500	10000	8000	7000	24734
80.60.30	от 0 до 8000	от 0 до 6000	от 0 до 3000	10000	8000	8000	24768
80.60.35	от 0 до 8000	от 0 до 6000	от 0 до 3500	10000	8000	8500	24784

Продолжение таблицы 4 - Метрологические и технические характеристики

Типоразмер	Диапазон измерений, мм			Габаритные размеры, мм, не более			Масса, кг, не более
Типоразмер	Ось X	Ось Y	Ось Z	Длина	Ширина	Высота	Масса, кг, не более
80.60.40	от 0 до 8000	от 0 до 6000	от 0 до 4000	10000	8000	9000	24801
90.15.10	от 0 до 9000	от 0 до 1500	от 0 до 1000	11000	3500	4500	23181
90.15.15	от 0 до 9000	от 0 до 1500	от 0 до 1500	11000	3500	5000	23197
90.20.10	от 0 до 9000	от 0 до 2000	от 0 до 1000	11000	4000	4500	23581
90.20.15	от 0 до 9000	от 0 до 2000	от 0 до 1500	11000	4000	5000	23597
90.20.20	от 0 до 9000	от 0 до 2000	от 0 до 2000	11000	4000	6000	23631
90.25.10	от 0 до 9000	от 0 до 2500	от 0 до 1000	11000	4500	4500	23981
90.25.15	от 0 до 9000	от 0 до 2500	от 0 до 1500	11000	4500	5000	23997
90.25.20	от 0 до 9000	от 0 до 2500	от 0 до 2000	11000	4500	6000	24031
90.25.25	от 0 до 9000	от 0 до 2500	от 0 до 2500	11000	4500	7000	24064
90.30.10	от 0 до 9000	от 0 до 3000	от 0 до 1000	11000	5000	4500	24381
90.30.15	от 0 до 9000	от 0 до 3000	от 0 до 1500	11000	5000	5000	24397
90.30.20	от 0 до 9000	от 0 до 3000	от 0 до 2000	11000	5000	6000	24431
90.30.25	от 0 до 9000	от 0 до 3000	от 0 до 2500	11000	5000	7000	24464
90.30.30	от 0 до 9000	от 0 до 3000	от 0 до 3000	11000	5000	8000	24498
90.35.10	от 0 до 9000	от 0 до 3500	от 0 до 1000	11000	5500	4500	24781
90.35.15	от 0 до 9000	от 0 до 3500	от 0 до 1500	11000	5500	5000	24797
90.35.20	от 0 до 9000	от 0 до 3500	от 0 до 2000	11000	5500	6000	24831
90.35.25	от 0 до 9000	от 0 до 3500	от 0 до 2500	11000	5500	7000	24864
90.35.30	от 0 до 9000	от 0 до 3500	от 0 до 3000	11000	5500	8000	24898
90.35.35	от 0 до 9000	от 0 до 3500	от 0 до 3500	11000	5500	8500	24914
90.40.10	от 0 до 9000	от 0 до 4000	от 0 до 1000	11000	6000	4500	25181
90.40.15	от 0 до 9000	от 0 до 4000	от 0 до 1500	11000	6000	5000	25197
90.40.20	от 0 до 9000	от 0 до 4000	от 0 до 2000	11000	6000	6000	25231
90.40.25	от 0 до 9000	от 0 до 4000	от 0 до 2500	11000	6000	7000	25264
90.40.30	от 0 до 9000	от 0 до 4000	от 0 до 3000	11000	6000	8000	25298
90.40.35	от 0 до 9000	от 0 до 4000	от 0 до 3500	11000	6000	8500	25314
90.40.40	от 0 до 9000	от 0 до 4000	от 0 до 4000	11000	6000	9000	25331
90.50.10	от 0 до 9000	от 0 до 5000	от 0 до 1000	11000	7000	4500	25981
90.50.15	от 0 до 9000	от 0 до 5000	от 0 до 1500	11000	7000	5000	25997
90.50.20	от 0 до 9000	от 0 до 5000	от 0 до 2000	11000	7000	6000	26031
90.50.25	от 0 до 9000	от 0 до 5000	от 0 до 2500	11000	7000	7000	26064
90.50.30	от 0 до 9000	от 0 до 5000	от 0 до 3000	11000	7000	8000	26098
90.50.35	от 0 до 9000	от 0 до 5000	от 0 до 3500	11000	7000	8500	26114
90.50.40	от 0 до 9000	от 0 до 5000	от 0 до 4000	11000	7000	9000	26131
90.60.10	от 0 до 9000	от 0 до 6000	от 0 до 1000	11000	8000	4500	26781
90.60.15	от 0 до 9000	от 0 до 6000	от 0 до 1500	11000	8000	5000	26797
90.60.20	от 0 до 9000	от 0 до 6000	от 0 до 2000	11000	8000	6000	26831
90.60.25	от 0 до 9000	от 0 до 6000	от 0 до 2500	11000	8000	7000	26864
90.60.30	от 0 до 9000	от 0 до 6000	от 0 до 3000	11000	8000	8000	26898
90.60.35	от 0 до 9000	от 0 до 6000	от 0 до 3500	11000	8000	8500	26914
90.60.40	от 0 до 9000	от 0 до 6000	от 0 до 4000	11000	8000	9000	26931

Продолжение таблицы 4 - Метрологические и технические характеристики

Типоразмер	Диапазон измерений, мм			Габаритные размеры, мм, не более			Масса, кг, не более
Типоразмер	Ось X	Ось Y	Ось Z	Длина	Ширина	Высота	Масса, кг, не более
100.15.10	от 0 до 10000	от 0 до 1500	от 0 до 1000	12000	3500	4500	25311
100.15.15	от 0 до 10000	от 0 до 1500	от 0 до 1500	12000	3500	5000	25327
100.20.10	от 0 до 10000	от 0 до 2000	от 0 до 1000	12000	4000	4500	25711
100.20.15	от 0 до 10000	от 0 до 2000	от 0 до 1500	12000	4000	5000	25727
100.20.20	от 0 до 10000	от 0 до 2000	от 0 до 2000	12000	4000	6000	25761
100.25.10	от 0 до 10000	от 0 до 2500	от 0 до 1000	12000	4500	4500	26111
100.25.15	от 0 до 10000	от 0 до 2500	от 0 до 1500	12000	4500	5000	26127
100.25.20	от 0 до 10000	от 0 до 2500	от 0 до 2000	12000	4500	6000	26161
100.25.25	от 0 до 10000	от 0 до 2500	от 0 до 2500	12000	4500	7000	26194
100.30.10	от 0 до 10000	от 0 до 3000	от 0 до 1000	12000	5000	4500	26511
100.30.15	от 0 до 10000	от 0 до 3000	от 0 до 1500	12000	5000	5000	26527
100.30.20	от 0 до 10000	от 0 до 3000	от 0 до 2000	12000	5000	6000	26561
100.30.25	от 0 до 10000	от 0 до 3000	от 0 до 2500	12000	5000	7000	26594
100.30.30	от 0 до 10000	от 0 до 3000	от 0 до 3000	12000	5000	8000	26628
100.35.10	от 0 до 10000	от 0 до 3500	от 0 до 1000	12000	5500	4500	26911
100.35.15	от 0 до 10000	от 0 до 3500	от 0 до 1500	12000	5500	5000	26927
100.35.20	от 0 до 10000	от 0 до 3500	от 0 до 2000	12000	5500	6000	26961
100.35.25	от 0 до 10000	от 0 до 3500	от 0 до 2500	12000	5500	7000	26994
100.35.30	от 0 до 10000	от 0 до 3500	от 0 до 3000	12000	5500	8000	27028
100.35.35	от 0 до 10000	от 0 до 3500	от 0 до 3500	12000	5500	8500	27044
100.40.10	от 0 до 10000	от 0 до 4000	от 0 до 1000	12000	6000	4500	27311
100.40.15	от 0 до 10000	от 0 до 4000	от 0 до 1500	12000	6000	5000	27327
100.40.20	от 0 до 10000	от 0 до 4000	от 0 до 2000	12000	6000	6000	27361
100.40.25	от 0 до 10000	от 0 до 4000	от 0 до 2500	12000	6000	7000	27394
100.40.30	от 0 до 10000	от 0 до 4000	от 0 до 3000	12000	6000	8000	27428
100.40.35	от 0 до 10000	от 0 до 4000	от 0 до 3500	12000	6000	8500	27444
100.40.40	от 0 до 10000	от 0 до 4000	от 0 до 4000	12000	6000	9000	27461
100.50.10	от 0 до 10000	от 0 до 5000	от 0 до 1000	12000	7000	4500	28111
100.50.15	от 0 до 10000	от 0 до 5000	от 0 до 1500	12000	7000	5000	28127
100.50.20	от 0 до 10000	от 0 до 5000	от 0 до 2000	12000	7000	6000	28161
100.50.25	от 0 до 10000	от 0 до 5000	от 0 до 2500	12000	7000	7000	28194
100.50.30	от 0 до 10000	от 0 до 5000	от 0 до 3000	12000	7000	8000	28228
100.50.35	от 0 до 10000	от 0 до 5000	от 0 до 3500	12000	7000	8500	28244
100.50.40	от 0 до 10000	от 0 до 5000	от 0 до 4000	12000	7000	9000	28261
100.60.10	от 0 до 10000	от 0 до 6000	от 0 до 1000	12000	8000	4500	28911
100.60.15	от 0 до 10000	от 0 до 6000	от 0 до 1500	12000	8000	5000	28927
100.60.20	от 0 до 10000	от 0 до 6000	от 0 до 2000	12000	8000	6000	28961
100.60.25	от 0 до 10000	от 0 до 6000	от 0 до 2500	12000	8000	7000	28994
100.60.30	от 0 до 10000	от 0 до 6000	от 0 до 3000	12000	8000	8000	29028
100.60.35	от 0 до 10000	от 0 до 6000	от 0 до 3500	12000	8000	8500	29044
100.60.40	от 0 до 10000	от 0 до 6000	от 0 до 4000	12000	8000	9000	29061

Таблица 5 - Технические характеристики

Наименование характеристики	Значение
Температура окружающей среды, °С	от +15 до +35
Допускаемое изменение температуры, °С, не более, в течение 1 ч	1,0
Температурный градиент по объему, °С на метр	1,0
Относительная влажность воздуха, %	от 25 до 85
Напряжение питания переменного тока, В	220±22/110±11
Частота переменного тока, Г ц	50±2,5/60±3

Таблица 6 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	40000
Срок службы, лет	20

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Машина координатно-измерительная	SKY	1 шт.
Электронный контроллер		1 шт.
Пульт управления с джойстиком	-	1 шт.
Программное обеспечение «M3»	-	1 шт.
Лазерный сканер*	-	1 шт.
Сфера	-	1 шт.
Система температурной компенсации*	-	1 шт.
Набор контактных датчиков	-	1 компл.
Набор воздушных фильтров	-	1 компл.
Паспорт	-	2 экз.
Руководство по эксплуатации	-	2 экз.
Руководство пользователя ПО	-	2 экз.
Примечание: * - поставляется по дополнительному заказу

Сведения о методах измерений

Приведены: в разделе 7 «Инструкции по работе с КИМ» документа «Машины координатноизмерительные SKY. Руководство по эксплуатации.»

Нормативные документы

Приказ Росстандарта от 6 апреля 2021 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба»;

«Машины координатно-измерительные SKY. Стандарт предприятия» Innovalia Metrology, Испания.

Смотрите также

95954-25

GR-40 Манометры

CHANGZHOU GARIN METER CO., LTD., КИТАЙ, 31 Danfeng Road, Jintan, Changzhou, Jiangsu Province

Манометры GR-40 (далее по тексту - манометры) предназначены для измерений избыточного давления газов.

Подробнее

Приборы тонкослойной хроматографии IATROSCAN MK-7s

95953-25

IATROSCAN MK-7s Приборы тонкослойной хроматографии

SES GmbH – Analytical Systems, ГЕРМАНИЯ, Friedhofstrasse 7-9 D-55234 Bechenheim

Приборы тонкослойной хроматографии IATROSCAN MK-7s (далее - приборы) предназначены для измерений содержания компонентов в различных веществах методом тонкослойной хроматографии.

Подробнее

Система измерительная баллистическая АО «УПЗ»

95952-25

АО «УПЗ» Система измерительная баллистическая

Prototypa - ZM, s.r.o., ЧЕХИЯ, Гудцова 553/78с, 612 00 Брно

Система измерительная баллистическая АО «УПЗ» (далее - система) предназначена для измерений давления газов и скорости метаемого элемента при выстреле из измерительного баллистического ствола.

Подробнее

95951-25

HS Машины испытательные универсальные сервогидравлические

ООО «СИНЕРКОН», РОССИЯ, 117587, г. Москва, ш. Варшавское, д. 118, к. 1

Машины испытательные универсальные сервогидравлические HS (далее по тексту -машины) предназначены для измерения силы и перемещения, деформации при статических испытаниях материалов и образцов на растяжение, сжатие, изгиб, сдвиг, срез.

Подробнее

95950-25

AS40.5 Трансформаторы тока

Dalian North Instrument Transformer Group Co., Ltd, КИТАЙ, Fengrong Industrial Park, Pulandian City, Dalian, Liaoning Province

Трансформаторы тока AS40.5 (далее - трансформаторы) предназначены для преобразования силы переменного тока с целью контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в э...

Подробнее
