Блоки контроля насосных станций БКНС-4
| Номер в ГРСИ РФ: | 95956-25 |
|---|---|
| Производитель / заявитель: | ЗАО НПО "Интротест", г.Екатеринбург |
Блоки контроля насосных станций БКНС-4 (далее по тексту - БКНС-4) предназначены для измерений параметров выходных сигналов первичных измерительных преобразователей (датчики с выходным унифицированным сигналом постоянного тока, термопреобразователи сопротивления, датчики с выходным числоимпульсным сигналом), а также обработки, хранения, отображения и передачи измерительной информации по стандартной линии связи. БКНС-4 обеспечивает контроль технологических параметров, сигнализацию, защиту и управление работой насосным агрегатом и сопутствующим оборудованием.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95956-25 | ||||||
| Действует | по 23.07.2030 | ||||||
| Наименование | Блоки контроля насосных станций | ||||||
| Модель | БКНС-4 | ||||||
| Приказы |
№1486 от
23.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 618bc695-7683-03eb-6032-e65461faaf5f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «НПО «ИНТРОТЕСТ», РОССИЯ, 620078, г. Екатеринбург, ул. Студенческая, д. 55
Поверка
| Методика поверки / информация о поверке |
МП 4400/0399-2024 Государственная система обеспечения единства измерений. Блоки контроля насосных станций БКНС-4. Методика поверки
(с 23.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95956-25: Описание типа
2025-95956-25.pdf
Файл устарел
|
Скачать | 475.6 КБ | |
|
95956-25: Методика поверки
МП 4400/0399-2024
2025-mp95956-25.pdf
Файл устарел
|
Скачать | 2.8 MБ | |
|
95956-25: Описание типа
2025-95956-25-1.pdf
|
Скачать | 475.6 КБ | |
|
95956-25: Методика поверки
МП 4400/0399-2024
2025-mp95956-25-1.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Блоки контроля насосных станций БКНС-4 (далее по тексту - БКНС-4) предназначены для измерений параметров выходных сигналов первичных измерительных преобразователей (датчики с выходным унифицированным сигналом постоянного тока, термопреобразователи сопротивления, датчики с выходным числоимпульсным сигналом), а также обработки, хранения, отображения и передачи измерительной информации по стандартной линии связи. БКНС-4 обеспечивает контроль технологических параметров, сигнализацию, защиту и управление работой насосным агрегатом и сопутствующим оборудованием.
Описание
Принцип действия БКНС-4 основан на измерении параметров сигналов, поступающих на его входы от первичных измерительных преобразователей, с последующим вычислением на основе полученных результатов значений контролируемых технологических параметров и выводом для индикации на переднюю панель результатов измерений и вычисленных значений контролируемых параметров.
Режим работы БКНС-4 - непрерывный, круглосуточный. Накапливаемая информация сохраняется в виде архива расчетных значений технологических параметров за каждые 2 ч последних 30 сут.
Для вычисления значений контролируемых технологических параметров обеспечивается ввод с сенсорной панели и (или) по каналу связи RS-485 (протокол обмена MODBUS) настроечных параметров: коэффициент преобразования датчика расхода; верхний и нижний пределы диапазонов измерений контролируемых технологических параметров; тип термопреобразователей сопротивления. Значения настроечных параметров и архива расчетных значений технологических параметров сохраняются в ОЗУ с резервным питанием, обеспечивающим сохранение информации при отключенном питании в течение не менее 30 сут.
Конструктивно БКНС-4 представляет собой распределенный блок совокупных модулей, состоящих из модуля MCC43-PRC и периферийных модулей, которые объединяются в единую систему с помощью двухпроводной CAN-шины.
Заводской номер в цифровом формате типографским способом с нанесением защитного полимерного покрытия наносится на маркировочную табличку, закрепляемую на корпусе БКНС-4 методом наклеивания.
Нанесение знака поверки на БКНС-4 не предусмотрено.
Пломбировка БКНС-4 не предусмотрена.
Общий вид средства измерений с указанием мест нанесения заводского номера, знака утверждения типа представлен на рисунке 1.

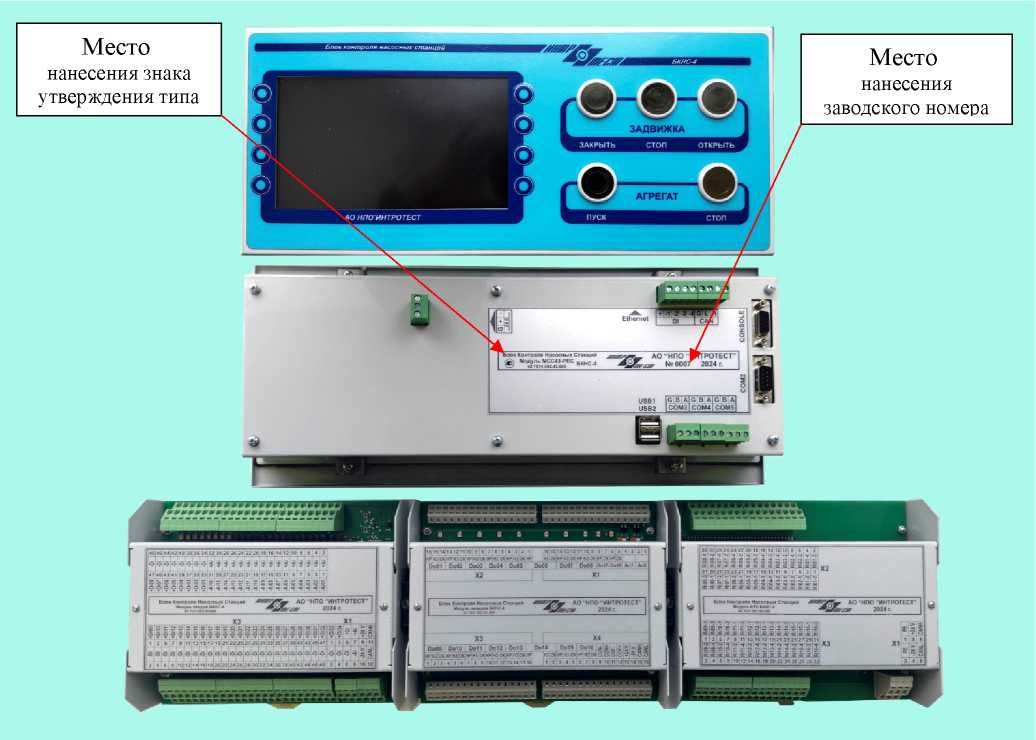

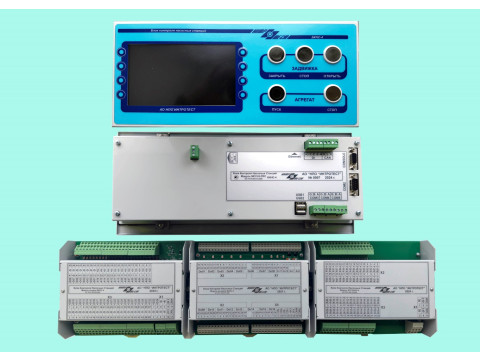

Рисунок 1 - Общий вид передней и задней панели БКНС-4
Программное обеспечение
БКНС-4 имеют встроенное программное обеспечение (далее - ПО).
ПО БКНС-4 предназначено для приема, обработки и формирования состояний входных и выходных сигналов.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
BKNS.app |
|
Номер версии (идентификационный номер) ПО, не ниже |
BKNS-4.w.\ |
|
Примечание - Номер версии ПО состоит из двух частей: - номер версии метрологически значимой части ПО «4»; - номер версии метрологически незначимой части ПО указывается после «4», хх может принимать целые значения в диапазоне от 0 до 99; х - может принимать целые значения в диапазоне от 0 до 9. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и основные технические характеристики БКНС-4 представлены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Аналоговый вход для подключения датчика с выходным сигналом постоянного тока: - диапазоны измерений силы постоянного тока, мА - пределы допускаемой основной приведенной погрешности измерений силы постоянного тока, % от диапазона измерений - пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного тока, вызванной изменением температуры окружающего воздуха на каждые 10 °С от нормальных условий эксплуатации, % от диапазона измерений |
от 4 до 20 от 0 до 20 от 0 до 5 ±0,2 ±0,1 |
|
Аналоговый вход для подключения термопреобразователя сопротивления (ТС) с номинальной статической характеристикой 50М, 100М, 50П и 100П по ГОСТ 6651-2009: - схема включения - диапазон измерений температуры, °С - пределы допускаемой основной абсолютной погрешности преобразования сигналов ТС, °С - пределы допускаемой дополнительной абсолютной погрешности преобразования сигналов ТС, вызванной изменением температуры окружающего воздуха на каждые 10 °С от нормальных условий эксплуатации, °С |
2-х, 3-х, 4-х проводная от 0 до +100 ±0,5 ±0,1 |
|
Числоимпульсный вход: - тип датчика - диапазон измерений частоты, Гц - пределы допускаемой относительной погрешности счета импульсов при числе импульсов не менее 2000, % - пределы допускаемой относительной погрешности измерений частоты входного сигнала, % |
«сухой контакт» от 1 до 400 ±0,1 ±0,1 |
|
Пределы допускаемой абсолютной погрешности хода часов реального времени, с/сут |
±4 |
|
Диапазоны значений расчетных величин контролируемых технологических параметров: - объем жидкости общий, м3 - объем жидкости за 2 ч, м3 - расход жидкости, м3/ч - расход электроэнергии общий, кВт^ч - расход электроэнергии за 2 ч, кВт^ч - расход электроэнергии, кВ'тч/ч - давление, кгс/см2 (кПа, МПа) - виброскорость, мм/с - уровень, м - уровень, см - осевой сдвиг оси вала, мм - рабочий ток двигателя, А |
от 0 до 999999 от 0 до 999,9 от 0 до 999,9 от 0 до 999999,9 от 0 до 999,9 от 0 до 999,9 от 0 до 250 от 0 до 10,00 от 0 до 3,00 от 0 до 300 от -5,00 до 5,00 от 0 до 250 |
|
Пределы допускаемой абсолютной погрешности вычисления значений контролируемых технологических параметров, ед. мл. р. |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от -20 до +50 не более 80 при +35 °С от 84,0 до 106,7 |
|
Электропитание от источника постоянного тока: - напряжение, В |
24,0 ± 2,4 |
|
Потребляемая мощность, Вт, не более |
40 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - модуль MCC43-PRC - периферийные модули |
360x157x58 183x152x55 |
|
Масса, кг, не более |
7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
50 000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта БКНС-4 типографским способом и на корпус БКНС путем наклейки полимерной пленки с нанесенным типографским способом текстом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок контроля насосных станций |
БКНС-4 |
1 шт. |
|
Паспорт |
42 7621.003.00.000 ПС |
1экз. |
|
Руководство по эксплуатации |
42 7621.003.00.000 РЭ |
1 экз. (на CD диске) |
Сведения о методах измерений
приведены в разделе «Использование по назначению» документа 42 7621.003.00.000 РЭ.
Нормативные документы
ТУ 26.51.65-003-20872624-2023 «Блоки контроля насосных станций БКНС-4. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
