Анализаторы жидкости промышленные SFLA-200
| Номер в ГРСИ РФ: | 95967-25 |
|---|---|
| Производитель / заявитель: | Guoyi (Beijing) Analytical Instrument Co., LTD, КИТАЙ |
Анализаторы жидкости промышленные SFLA-200 (далее - анализаторы) предназначены для непрерывных измерений pH, окислительно-восстановительного потенциала (ОВП), содержания растворенного кислорода, удельной электрической проводимости (УЭП) в жидкостях.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95967-25 | |||||||||
| Действует | по 23.07.2030 | |||||||||
| Наименование | Анализаторы жидкости промышленные | |||||||||
| Модель | SFLA-200 | |||||||||
| Модификации |
(-20 ≤ Та ≤ +50 |
|||||||||
| Приказы |
№1486 от
23.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 711c6b46-d0fb-f629-2e7e-6773ebff21f3 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Guoyi (Beijing) Analytical Instrument Co., LTD, КИТАЙ, (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, Beijing, China
Поверка
| Методика поверки / информация о поверке |
МП-547-2024 Государственная система обеспечения единства измеренийАнализаторы жидкости промышленные SFLA-200 Методика поверки
(с 23.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95967-25: Описание типа
2025-95967-25.pdf
Файл устарел
|
Скачать | 897.7 КБ | |
|
95967-25: Методика поверки
МП-547-2024
2025-mp95967-25.pdf
Файл устарел
|
Скачать | 515.5 КБ | |
|
95967-25: Описание типа
2025-95967-25-1.pdf
|
Скачать | 897.7 КБ | |
|
95967-25: Методика поверки
МП-547-2024
2025-mp95967-25-1.pdf
|
Скачать | 515.5 КБ |
Описание типа
Назначение
Анализаторы жидкости промышленные SFLA-200 (далее - анализаторы) предназначены для непрерывных измерений pH, окислительно-восстановительного потенциала (ОВП), содержания растворенного кислорода, удельной электрической проводимости (УЭП) в жидкостях.
Описание
Принцип действия каналов измерений рН, ОВП - потенциометрический, основанный на измерении разности потенциалов измерительного электрода и электрода сравнения в датчике, при погружении их в анализируемый водный раствор.
Принцип действия канала измерений УЭП - кондуктивный или индуктивный в зависимости от используемого датчика. Кондуктивный принцип основан на измерении сопротивления измеряемой среды между электродами, индуктивный - на создании встроенным генератором переменного магнитного поля в основной катушке, которое в свою очередь индуцирует ток в анализируемой среде.
Принцип действия канала измерений массовой концентрации растворенного кислорода - амперометрический или оптический в зависимости от используемого датчика. Амперометрический принцип измерений основан на изменении электрохимического потенциала в результате протекания окислительно-восстановительной реакции под действием проникающего через полупроницаемую мембрану кислорода. Оптический принцип основан на измерении флуоресценции, возникающей при взаимодействии чувствительных к кислороду маркеров в колпачке датчика под действием на них света.
Анализаторы являются стационарными приборами, выпускаемыми в двух исполнениях (-20 < Та < +55) и (-20 < Та < +50), отличающихся максимально возможной температурой эксплуатации. Анализаторы конструктивно состоят из электронного блока и датчиков. Перечень используемых датчиков в зависимости от контролируемого показателя представлен в таблице 1.
Таблица 1 - Перечень датчиков, в зависимости от контролируемого показателя
|
Контролируемые показатели |
Подключаемые датчики |
|
Водородный показатель - рН |
CPS11, CPS11D, CPS11E, CPS16D, CPS16E, CPS31, CPS31D, CPS31E, CPS41, CPS41D, CPS41E, CPS71, CPS71D, CPS71E, CPS76D, CPS76E, CPS91, CPS91D, CPS91E, CPS96D, CPS96E, CPF81, CPF81D, CPF81E, CPS471, CPS471D, CPS441, CPS441D, CPS491, CPS491D, CPS341D, CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E, CPF201 |
|
Контролируемые показатели |
Подключаемые датчики |
|
Окислительновосстановительный потенциал -ОВП |
CPS12, CPS12D, CPS12E, CPS42, CPS42D, CPS42E, CPS72, CPS72D, CPS72E, CPF82, CPF82D, CPF82E, CPS92, CPS92D, CPS92E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E |
|
Массовая концентрация растворенного кислорода |
COS22D, COS22E, COS51D, COS51E, COS81D, COS81E |
|
Удельная электропроводность -УЭП |
CLS12, CLS13, CLS19, CLS15, CLS15D, CLS15E, CLS16, CLS16D, CLS16E, CLS21, CLS21D, CLS21E, CLS30, CLS50, CLS50D, CLS52, CLS54, CLS54D, CLS82D, CLS82E |
|
Примечание - Датчики, цифро-буквенное обозначение которых заканчивается буквами E или D, изготовлены по технологии Memosens. Технология Memosens преобразовывает обычный датчик в цифровой со встроенным хранением данных. Все данные о калибровке и анализе хранятся в памяти самого датчика. Memosens - бесконтактная технология передачи значений от датчика к электронному блоку. Преимущества применения технологии Memosens для измерений: отсутствие коррозии контактов; возможность разместить датчик и электронный блок на расстояние до 100 метров; возможность калибровать цифровой датчик в лабораторных условиях. | |
Все датчики имеют встроенный электрод сопротивления для температурной компенсации измерений.
Общий вид электронного блока анализаторов представлен на рисунке 1. Общий вид датчиков представлен на рисунке 2
Анализаторы имеют заводские номера, которые в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, методом штемпелевания наносятся на идентификационную табличку, приклеиваемую к боковой панели электронного блока. Внешний вид таблички представлен на рисунке 3.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено. Конструкция анализатора обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).

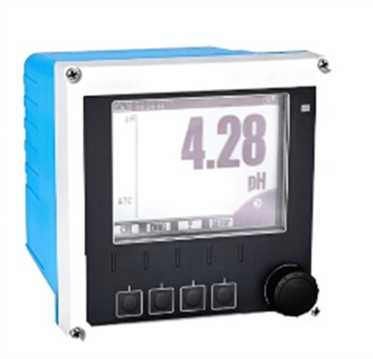

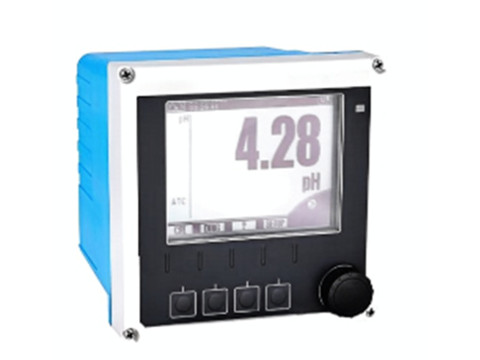

Рисунок 1 - Общий вид электронного блока анализатора жидкости промышленного SFLA-200
CPS11
CPS31
CPS41
CPS71
CPS91
CPS11D
CPS31D
CPS41D
CPS71D
CPS91D
CPS11E
CPS31E
CPS41E
CPS71E
CPS91E
CPS16D
CPS16E
CPS76D
CPS76E
CPS96D
CPF81
CPS471
CPS491
CPS61E
CPS77E
CPF81D
CPS471D
CPS491D
CPS47D
CPS97D
CPF81E
CPS47E
CPS97E
CPS96E
CPS441D
CPS171D
CPS77D
CPF201
CPS12
CPS42
CPS72
CPF82
CPS92
CPS12D
CPS42D
CPS72D
CPF82D
CPS92D
CPS12E
CPS42E
CPS72E
CPF82E
CPS92E
CPS16D
CPS16E
CPS76D
CPS76E
CPS96D
COS22D
COS22E
CPS96E
COS81D
COS81E
COS51D
CLS12
COS51E
CLS13
CLS15
CLS15D
CLS15E
CLS16D
CLS16E
CLS19
CLS16
CLS21
CLS21D
CLS21E
CLS30
CLS50
CLS54
CLS50D
CLS54D
CLS82D

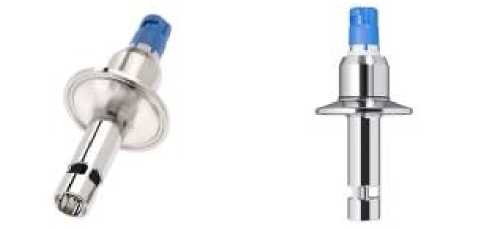

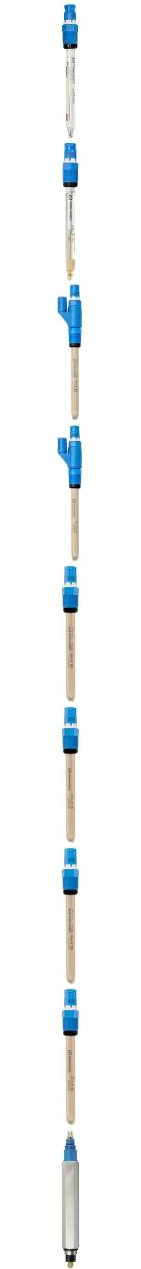

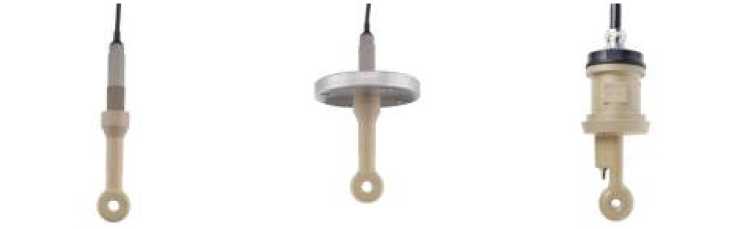

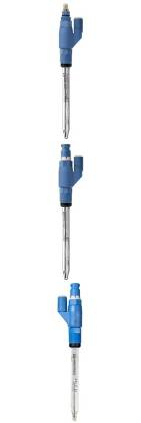

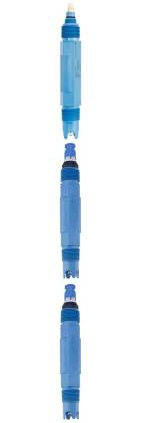

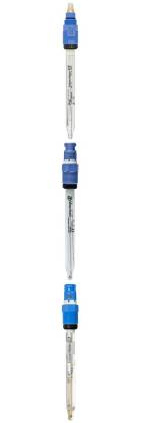

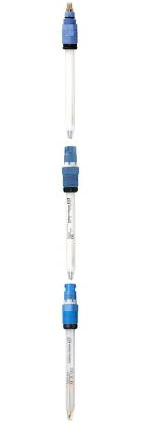

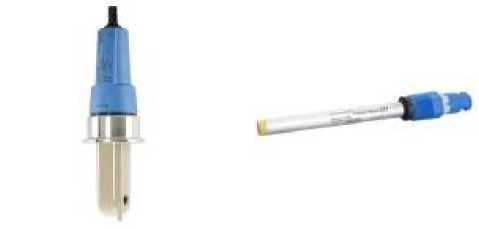

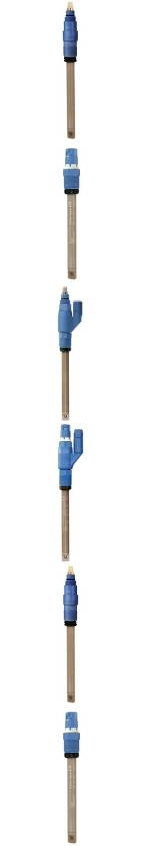

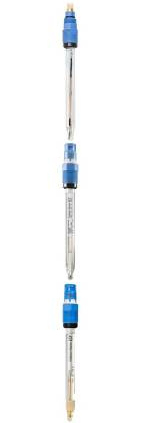

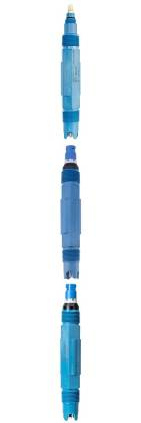

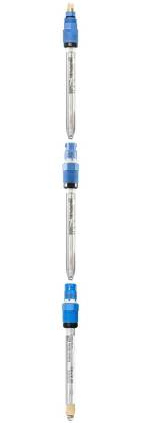

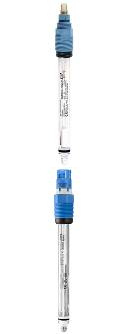

Рисунок 2 - Общий вид датчиков анализаторов
CLS52
CLS82E
Анализаторы
[% жидкости
место нанесения
заводского номера
SFLA-200
№. L00A1X0001
промышленные
Исполнение (-20 < Та < +50)
Версия устройства: PH/ORP
Диапазон измерений:Мето8еп8-8епвог
Ui мин.:9V DC Pi макс.:5.32 W
ЕН[Б
PROFIBUS РА FISCO FIELD DEVICE
Ui макс.: 17.5V постоянный ток li макс: 380 mA
1Ex ib (ia Ga] Тб Gb X
Класс защиты:1Р66/67
Темпера гура окружающей среды: -20
<Ta<+50’C(T6)
Guoyl (Beijing) Analytical Instrument Co . LTD (No 1 Shunchuang Second Road) North ot Wenhuaymq Village, Shunyi District BEIJING
Рисунок 3 - Идентификационная табличка
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное фирмой-изготовителем. ПО идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии ПО.
ПО предназначено для построения и контроля градуировочной характеристики, проведения контроля процесса измерений, отображения и сохранения результатов измерений
Конструктивно анализаторы имеют полную защиту ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индицируемых значений, обрабатываемых только метрологически значимым ПО. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису.
Влияние ПО анализаторов учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2
Таблица 2 - Идентификационные данные ПО анализатора
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CM42 |
|
Номер версии (идентификационный номер ПО), не ниже |
02.04.04-0001 |
Технические характеристики
Метрологические характеристики представлены в таблицах 3 - 6, технические характеристики и условия эксплуатации представлены в таблице 7, показатели надежности представлены в таблице 8.
Таблица 3 - Метрологические характеристики анализаторов при измерении водородного показателя рН______________________________________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений рН |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений рН |
± 0,05 |
Таблица 4 - Метрологические характеристики анализаторов при измерении окислительновосстановительного потенциала ОВП
|
Наименование характеристики |
Значение |
|
Диапазон показаний окислительно-восстановительного потенциала (ОВП), мВ |
от -1500 до +1500 |
|
Диапазон измерений окислительно-восстановительного потенциала (ОВП), мВ |
от -133 до +1236 |
|
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
±6 |
Таблица 5 - Метрологические характеристики анализаторов при измерении удельной электрической проводимости УЭП_______________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений удельной электрической проводимости (УЭП), См/м, для датчиков: - CLS12, CLS13, CLS19, CLS15, CLS15D, CLS15E - CLS16, CLS16D, CLS16E - CLS21, CLS21D, CLS21E - CLS30 - CLS50, CLS50D, CLS52, CLS54, CLS54D |
от 4Н0’6 до 2-10-2 от 4П0’6 до 5Н0’2 от П10’3 до 2,0 от 1П0’2 до 20 от 2-10-4 до 100 |
|
- CLS82D, CLS82E |
от 1 • 10-4 до 50 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной1) погрешности измерений УЭП для датчиков CLS12, CLS13, CLS19, CLS15, CLS15D, CLS15E, CLS16, CLS16D, CLS16E в диапазоне измерений от 4-10’6 до 1-10-4 См/м включ., % |
±3 |
|
Пределы допускаемой относительной погрешности измерений УЭП для датчиков CLS12, CLS13, CLS19, CLS15, CLS15D, CLS15E, CLS21, CLS21D, CLS21E CLS16, CLS16D, CLS16E, CLS30, CLS50, CLS50D, CLS52, CLS54, CLS54D, CLS82D, CLS82E в диапазоне измерений св. 1 • 10-4 до 100 См/м включ., % |
±3 |
|
1) Нормирующим значением является верхняя граница диапазона измерений | |
Таблица 6 - Метрологические характеристики анализаторов при измерении массовой концентрации растворенного кислорода
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой концентрации растворенного кислорода, мг/дм3, для датчиков: | |
|
- COS22D, COS22E |
от 0,001 до 2 |
|
- COS51D, COS51E |
от 0,01 до 100 |
|
- COS81D, COS81E |
от 0,004 до 30 |
|
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3, для датчиков: | |
|
- COS22D, COS22E |
от 0,01 до 2 |
|
- COS51D, COS51E |
от 0,01 до 20 |
|
- COS81D, COS81E |
от 0,01 до 20 |
|
Пределы допускаемой приведенной1) погрешности измерений массовой концентрации растворенного кислорода для датчиков COS22D, COS22E, COS51D, COS51E, COS81D, COS81E в диапазоне измерений от 0,01 до 2 мг/дм3 включ., % |
±3 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации кислорода для датчиков COS51D, COS51E, COS81D, COS81E, в диапазоне измерений св. 2 до 20 мг/дм3 включ., % |
±3 |
|
1) Нормирующим значением является верхняя граница диапазона измерений | |
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, Вт, не более |
7,5 |
|
Габаритные размеры электронного блока (высотахширинахдлина), мм, не более |
174x150x150 |
|
Габаритные размеры датчиков (длинахдиаметр), мм, не более |
600x300 |
|
Масса электронного блока, кг, не более: - в пластиковом корпусе - в стальном корпусе |
1,5 2,1 |
|
Масса датчиков, кг, не более |
5 |
Продолжение таблицы 7
|
Наименование характеристики |
Значение |
|
Диапазон компенсации температуры анализируемой среды, °С, для датчиков: - CPS11, CPS11D, CPS11E, CPS41, CPS41D, CPS41E, CPS76D, CPS76E, CPS16D, CPS16E, CPS471, CPS471D, CPS441, CPS441D, CPS47D, CPS47E, CPS77D, CPS77E, CPS12, CPS12D, CPS12E, CPS42, CPS42D, CPS42E, CPS72, CPS72D, CPS72E, CPS16D, CPS16E, CPS76D, - CPS171D, CPS61E, CPS71, CPS71D, CPS71E, CPS341D - CPS91, CPS91D, CPS91E, CPS96D, CPS96E, CPF81, CPF81D, CPF81E - CPS97D, CPS97E, CPS491, CPS491D - CPF201 - CPS31, CPS31D, CPS31E - CPF82, CPF82D, CPF82E, CPS92, CPS92D, CPS92E - COS22D, COS22E - COS51D, COS51E - COS81D, COS81E - CLS12 - CLS13 - CLS15, CLS15D, CLS15E, CLS52 - CLS16, CLS16D, CLS16E - CLS19 - CLS21, CLS21D, CLS21E - CLS50, CLS50D - CLS54, CLS54D - CLS30 - CLS82D, CLS82E |
от -15 до +135 от 0 до +140 от 0 до +110 от -15 до +110 от +2 до +75 от 0 до +80 от 0 до +110 от -5 до +135 от -5 до +50 от -10 до +80 от - 30 до +160 от -20 до +250 от -20 до +140 от -5 до +150 от -10 до +60 от -20 до +135 от -20 до +180 от -10 до +150 от -5 до +125 от -5 до +120 |
|
Условия эксплуатации: температура окружающей среды, °С - для исполнения (-20 < Та < +55) - для исполнения (-20 < Та < +50) относительная влажность (без конденсации), %, не более атмосферное давление, кПа |
от -20 до +55 от -20 до +50 80 от 84 до 106 |
|
Маркировка взрывозащиты, согласно ГОСТ 31610.0-2019 - для исполнения (-20 < Та < +55), °С - для исполнения (-20 < Та < +50), °С |
1Ex ib [ia Ga] T4 Gb X 1Ex ib [ia Ga] T6 Gb X |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP66/IP67 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы датчика, лет |
3 |
|
Средний срок службы электронного блока, лет |
15 |
|
Средняя наработка на отказ, ч |
131400 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации
Комплектность
Комплект поставки анализаторов приведен в таблице 9.
Таблица 9 - Комплект поставки анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор жидкости промышленный SFLA-2001) |
- |
1 шт. |
|
Защитная арматура датчиков |
- |
по заказу |
|
Руководство по эксплуатации |
V1.0 |
1 экз. |
|
Паспорт |
001.ПС |
1 экз. |
|
1) Комплект поставки формируется в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 14 «Методики (методы) измерений» документа V1.0 «Руководство по эксплуатации. Анализаторы жидкости промышленные SFLA-200»
Нормативные документы
Анализаторы жидкости промышленные SFLA-200. Стандарт предприятия Guoyi (Beijing) Analytical Instrument Co., LTD, Китай;
Приказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах» (с изменениями, утвержденными приказом Росстандарта от 17 мая 2021 г.)
Приказ Росстандарта от 25 июля 2023 г. № 1505 «Об утверждении государственной поверочной схемы для средств измерений массовой концентрации растворенных в жидких средах газов (кислорода, водорода и углекислого газа)»;
Приказ Росстандарта от 27 марта 2025 г. № 609 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
