Счетчики холодной и горячей воды крыльчатые ВД
| Номер в ГРСИ РФ: | 95970-25 |
|---|---|
| Производитель / заявитель: | NINGBO NORMANT METER CO., LTD, КИТАЙ |
|
95970-25: Описание типа
2025-95970-25-1.pdf
|
Скачать | 171.6 КБ |
Счетчики холодной и горячей воды крыльчатые ВД предназначены для измерений объема холодной и горячей воды, протекающей по трубопроводу.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95970-25 | |||||||||||||||
| Действует | по 25.07.2030 | |||||||||||||||
| Наименование | Счетчики холодной и горячей воды крыльчатые | |||||||||||||||
| Модель | ВД | |||||||||||||||
| Модификации |
ВД1-234, где 1-обозначение применения: "Х"-для холодной воды, "Г"-для холодной и горячей воды 2-диаметр условного прохода в мм: 15, 20, 25, 32, 40, 50 3-дистанционный импульсный выход: "И"-есть, "-"- нет 4-индекс: "М"-присваивается изготовителем, "-"-присваивается изготовителем ВДХ-15И ВДХ-50И ВДГ-15ИМ ВДГ-50ИМ |
|||||||||||||||
| Приказы |
№1506 от
25.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 234065ef-6323-f303-e11c-fefc1cc79961 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
NINGBO NORMANT METER CO., LTD, КИТАЙ, No. 20, Xingye road, Yangming Sci&Tech park Yuyao, 315400
Поверка
| Методика поверки / информация о поверке |
ГОСТ Р 8.1012-2022 Государственная система обеспечения единства измерений. Счетчики воды. Методика поверки
(с 25.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 13 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95970-25: Описание типа
2025-95970-25.pdf
Файл устарел
|
Скачать | 171.6 КБ | |
|
95970-25: Описание типа
2025-95970-25-1.pdf
|
Скачать | 171.6 КБ |
Описание типа
Назначение
Счетчики холодной и горячей воды крыльчатые ВД предназначены для измерений объема холодной и горячей воды, протекающей по трубопроводу.
Описание
Принцип действия счетчиков холодной и горячей воды крыльчатых ВД (далее - счетчики) основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси крыльчатки счетчиков через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчики.
Конструктивно счетчики состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в измерительную камеру и приводит во вращение крыльчатку с закрепленной на ней ведущей магнитной муфтой. После зоны вращения крыльчатки вода попадает в выходной патрубок. Через крышку измерительной камеры и разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части. Ведомая часть связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства, выраженные в единицах объема. Кроме отсчетного устройства роликового типа имеются стрелочные указатели для определения долей кубического метра.
Счетчики выпускаются в следующих модификациях:
ВДХ - счетчики холодной воды, предназначенные для измерений объема холодной воды;
ВДГ - счетчики холодной и горячей воды, предназначенные для измерений объема холодной и горячей воды.
У счетчиков модификации ВДХ цвет элементов и маркировки - синий, а у счетчиков модификации ВДГ - красный.
Счетчики могут изготавливаться с импульсным выходом для дистанционного съема показаний и имеют обозначение (И) в маркировке. При отсутствии импульсного выхода в маркировке счетчиков обозначение (И) не указывается.
Счетчики маркируются следующим образом:
ВД [л
Таблица 1 - Структура условного обозначения

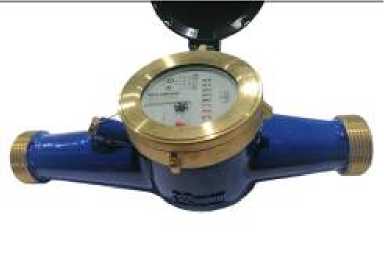

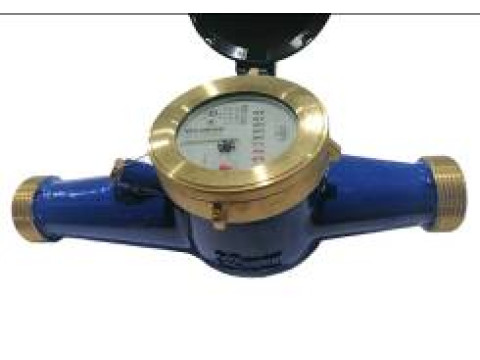

Рисунок 1 - Общий вид счетчиков модификации ВДХ
Рисунок 2 - Общий вид счетчиков модификации ВДГ
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Обозначение применения |
Х |
Для холодной воды |
|
Г |
Для холодной и горячей воды | ||
|
2 |
Диаметр условного прохода |
15 |
Диаметр условного прохода 15 мм |
|
20 |
Диаметр условного прохода 20 мм | ||
|
25 |
Диаметр условного прохода 25 мм | ||
|
32 |
Диаметр условного прохода 32 мм | ||
|
40 |
Диаметр условного прохода 40 мм | ||
|
50 |
Диаметр условного прохода 50 мм | ||
|
3 |
Дистанционный импульсный выход |
И |
Есть |
|
_ |
Нет | ||
|
4 |
Индекс |
М |
Присваивается изготовителем |
|
_ |
Общий вид счетчиков представлен на рисунках 1 и 2.
Пломбирование счетчиков осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, навешиваемую на внешнюю боковую сторону счетчика с применением проволоки, пропущенную сквозь отверстие в металлическом кольце, которое соединяет корпус и счетный механизм, и отверстие в головке защитного болта, который ограничивает доступ к регулировочному механизму.
Схема пломбирования счетчиков от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков
Заводской номер счетчиков, состоящий арабских цифр, наносится на лицевую часть счетного устройства методом лазерной печати. Знак утверждения типа наносится на лицевую часть счетного устройства методом лазерной печати. Место нанесения знака утверждения типа и заводского номера представлены на рисунке 4.

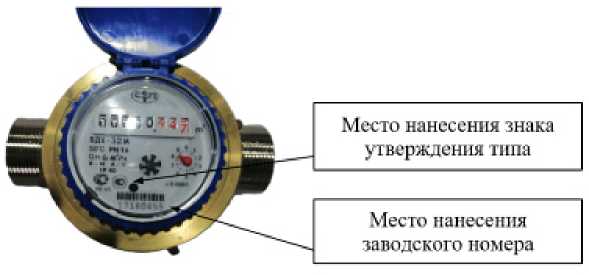

Рисунок 4 - Место нанесения знака утверждения типа и заводского номера счетчиков
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |||||
|
Диаметр условного прохода |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
Наименьший расход воды, Qmin, м3/ч - класс А (вертикальная установка) - класс В (горизонтальная установка) |
0,06 0,03 |
0,10 0,05 |
0,14 0,07 |
0,24 0,12 |
0,40 0,20 |
0,60 0,30 |
|
Переходный расход воды, Qt , м3/ч - класс А (вертикальная установка) - класс В (горизонтальная установка) |
0,15 0,12 |
0,25 0,20 |
0,35 0,28 |
0,60 0,48 |
1,00 0,80 |
1,50 1,20 |
|
Номинальный расход воды, Qn, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
15 |
|
Наибольший расход воды, Qmax, м3/ч |
3 |
5 |
7 |
12 |
20 |
30 |
|
Пределы допускаемой относительной погрешности | ||||||
|
Наименование характеристики |
Значение характеристики |
|
счетчиков, %, в диапазоне расходов: Qmin < Q < Qt Qt < Q < Qmax |
±5 ±2 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики | |||||
|
Диаметр условного прохода |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
Наибольшее рабочее давление воды, МПа, не более |
1,6 | |||||
|
Порог чувствительности, м3/ч, не более |
0,010 |
0,018 |
0,025 |
0,045 |
0,070 |
0,120 |
|
Емкость счетного механизма, м3 |
99999 |
999999 | ||||
|
Цена деления младшего разряда, м3 |
0,00005 | |||||
|
Диапазон рабочих температур воды, °С - для счетчиков ВДХ - для счетчиков ВДХ-М, ВДХ-И - для счетчиков ВДГ, ВДГ -М, ВДГ - ИМ |
от +5 до +40 от +5 до +50 от +5 до +90 | |||||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
110(80) 70 80 |
130 70 80 |
260 (160) 105 (77) 120 (92) |
260(160) 105 (110) 120 |
300 (200) 125 (110) 150 (120) |
300 125 155 |
|
Масса, кг, не более |
0,45 (0,35) |
0,6 |
1,9 (1,7) |
2,4 (2,0) |
4,3 (2,4) |
4,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, %, не более |
от +5 до +60 98 | |||||
|
Примечание - В скобках указаны характеристики для счетчиков с узкой базовой длиной | ||||||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
120000 |
Знак утверждения типа
наносится на лицевую часть счетного механизма счетчиков методом лазерной печати и на титульном листе руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Счетчики холодной и горячей воды крыльчатые |
ВД |
1 |
|
Руководство по эксплуатации (поставляется по заказу) |
_ |
1 |
|
Паспорт |
_ |
1 |
|
Монтажный комплект (поставляется по заказу) |
_ |
1 |
Сведения о методах измерений
приведены в разделе 3 «Устройство и принцип работы счетчиков» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Стандарт предприятия NINGBO NORMANT METER CO., LTD, Китай.
