Анализаторы моторных топлив MATRIX-F II

Назначение

Анализаторы моторных топлив MATRIX-F II (далее - анализаторы) предназначены для непрерывных измерений октанового числа по исследовательскому методу и объемной доли бензола в бензинах автомобильных, а также цетанового числа в дизельных топливах в поточном и стационарном режимах.

Описание

К данному типу средств измерений относятся анализаторы с заводскими номерами 120186 и 120194.

Принцип действия анализаторов основан на измерении интенсивности инфракрасного излучения в ближней области (БИК), прошедшего через исследуемый образец.

Анализаторы представляют собой автоматические стационарные приборы непрерывного действия. В состав анализаторов входят: Фурье-БИК спектрометр с детектором, источник света (галогеновая лампа), оптоволоконный датчик, устанавливающийся в измерительную ячейку, ПК. Поток инфракрасного излучения от источника света подается по оптическому кабелю к оптоволоконному датчику. Излучение, прошедшее через пробу, частично поглощается и по оптическому кабелю подается к детектору. На основе полученного спектра анализатор определяет значения измеряемых показателей. Перечень показателей зависит от градуировки конкретного анализатора: октановое число исследовательским методом и объёмная доля бензола для анализатора зав. № 120186; цетановое число для анализатора зав. № 120194.

На лицевой панели анализаторов располагаются 6 портов для оптоволоконных датчиков и индикаторы. На задней панели находятся: кнопка для включения питания, разъём для подключения блока питания, 2 разъема USB общего назначения, разъем локальной сети RJ45. Заполнение ячеек анализаторов при измерении в потоке происходит автоматически через систему пробоподготовки, обеспечивающую требуемый расход пробы через измерительную ячейку. При проведении измерений в режиме отключённого потока оптоволоконный датчик погружается в емкость с пробой.

Анализатор зав. № 120194 устанавливается в шкаф приборный с системой наддува СПЕ, соответствующий требованиям Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» ТР ТС 012/2011.

Место нанесения заводской пломбы на корпус анализаторов в виде наклейки обозначено на рисунке 3.

Общий вид анализаторов приведен на рисунках 1-4.

Заводской номер имеет цифровой формат и нанесён типографским способом на таблички, расположенные на боковой панели корпуса анализаторов (шильдик), как показано на рисунках 5 и 6.

Нанесение знака поверки на корпус анализаторов не предусмотрено.

ПК

Датчик анализатора

Корпус анализатора

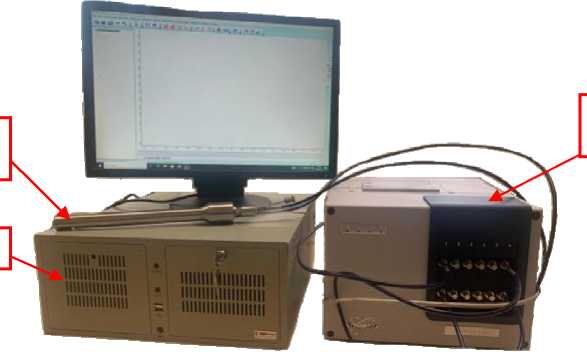

Рисунок 1 - Общий вид анализаторов с ПК

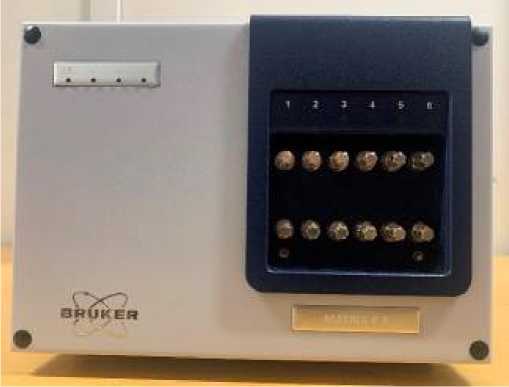

Рисунок 2 - Общий вид корпуса анализаторов, вид спереди

Место размещения шильдика на корпусе анализатора

Место нанесения заводской пломбы в виде наклейки

Место нанесения знака утверждения типа

Рисунок 3 - Общий вид корпуса анализаторов, вид сбоку

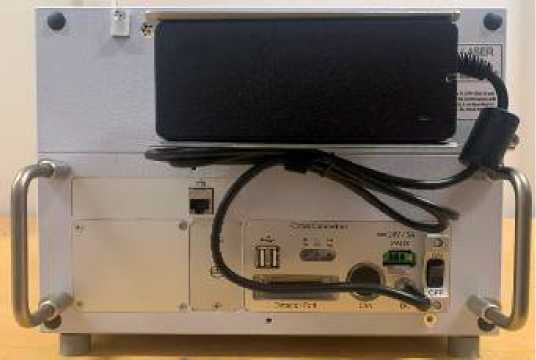

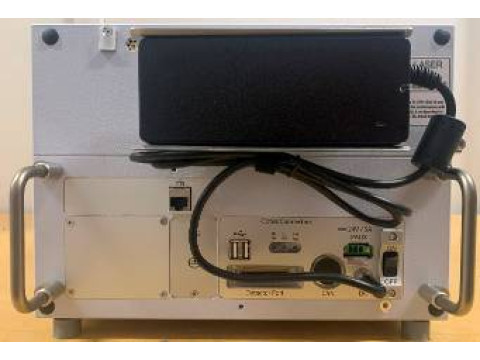

Рисунок 4 - Общий вид корпуса анализаторов, вид сзади

Втикиг Op^ls GmbH Л Со. КО ГЕРМАНИЯ. Rudol(-PlJhk'5ksl> 27 D-76275 Ettlingen

Диализатор моторнш топлив MATOX-F II

ДСЕАЭС N RUfl-CE.PAOZ. 0.61374/25 +1SST«S+i5'C

Зл Питание: -230 0/5ОГи. 210 Вт Дата выпуска: t)2f?<?25 Зав, hh: 120166

Заводской номер

Рисунок 5 - Шильдик анализатора зав. № 120186

Broker Optics GmbH S, Co.KG ГЕРМАНИЯ, Rudoff-Plank’Slrafte 27

Анализатор моторный Топлив

MATRIX-F II

ДС ЕАЭС N RU Д-ОЕ.РА02. В.6-1374,25

Ш           +15 ?TaS+!5'C

Эл. питание; —23D Bf МГц, ?HJ Вг

Дата выпуска. 05,20-25 Зав. №: 130194

Заводской номер

Рисунок 6 - Шильдик анализатора зав. № 120194

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением (далее - ПО) «firmware» и управляются от ПК, поставляемого в комплекте с анализатором, на котором установлено автономное ПО «OPUS».

Встроенное ПО «firmware» предназначено для реализации аппаратных функций анализатора, сбора первичных данных и передачи их в автономное ПО «OPUS». Встроенное ПО является полностью метрологически значимым.

Автономное ПО «OPUS» предназначено для управления работой анализаторов и процессом измерений, для формирования инфракрасных спектров поглощения, построения и валидации градуировочных моделей, обработки полученных спектров при измерении и градуировке.

Идентификация автономного ПО «OPUS» осуществляется по запросу пользователя через меню анализатора путем вывода на экран версии ПО.

Защита автономного ПО «OPUS» анализатора осуществляется программным методом путём разграничения уровней допуска с помощью пароля. Доступ к встроенному ПО «firmware» у пользователя отсутствует.

Влияние ПО учтено при нормировании метрологических характеристик.

Защита автономного ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО анализатора

Технические характеристики

Таблица 2 - Метрологические характеристики анализаторов

Таблица 3 -Технические характеристики анализаторов

Таблица 4 - Показатели надёжности анализаторов

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспортов анализаторов методом компьютерной графики и на корпус анализатора рядом с шильдиком в виде наклейки, как показано на рисунке 3.

Комплектность

Таблица 5 - Комплектность анализатора

Сведения о методах измерений

приведены в документе «Анализаторы моторных топлив MATRIX-F II. Руководство по эксплуатации», глава 5 «Начало работы», приложение C «Процедура проведения градуировки и измерений».

Нормативные документы

Приказ Росстандарта от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;

Техническая документация фирмы-изготовителя.
