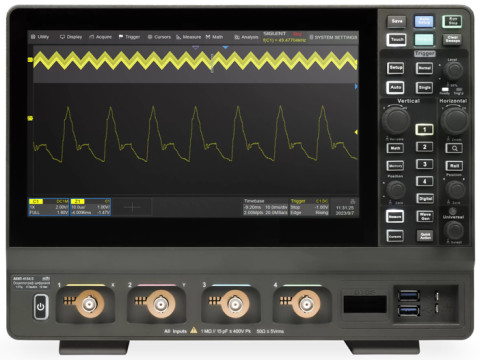

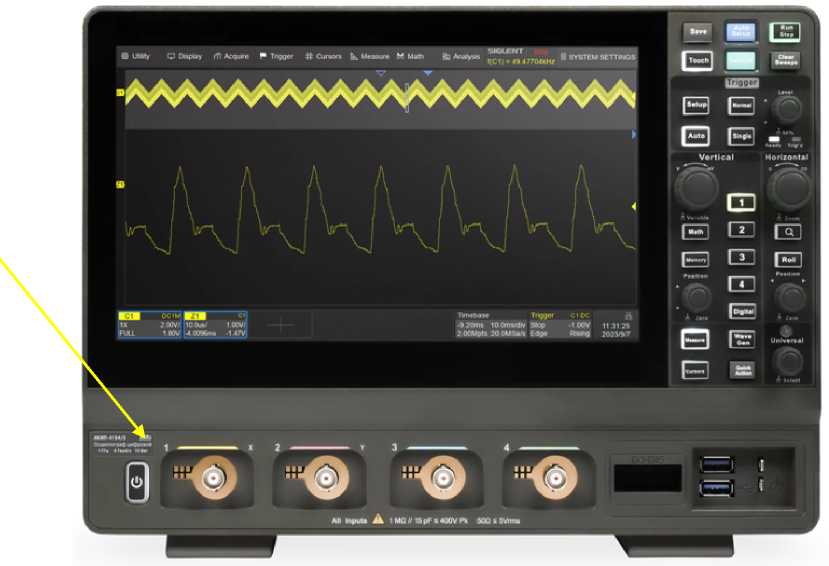

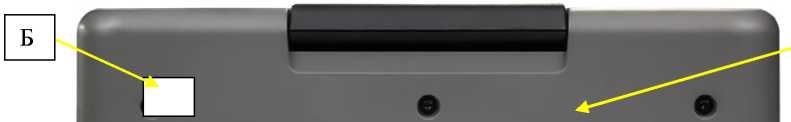

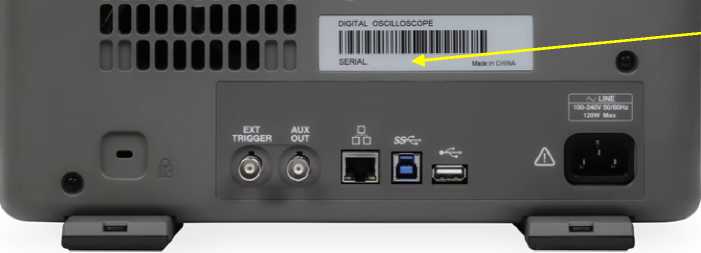

Осциллографы цифровые АКИП-4154

Наименование

Назначение

SAG1021I

Программно-аппаратная опция. Внешний модуль генератора сигналов (ФГ+СПФ), 25 МГц

SPL2016

Программно-аппаратная опция логического анализатора, 16-канальный логический пробник

SDS3000HD-I2S

Программная опция, синхронизация и декодирование I2S

SDS3000HD-CANFD

Программная опция, синхронизация и декодирование CAN FD

SDS3000HD-SENT

Программная опция, синхронизация и декодирование SENT

SDS3000HD-FlexRay

Программная опция, синхронизация и декодирование FlexRay.

SDS3000HD-1553B

Программная опция, синхронизация и декодирование MIL-STD-1553B

SDS3000HD-Manch

Программная опция декодирования MANCHESTER

SDS3000HD-ARINC

Программная опция, синхронизация и декодирование ARINC429

SDS3000HD-BW3T5

Программная опция увеличения полосы пропускания с 350 МГц до 500 МГц

SDS3000HD-BW3TA

Программная опция увеличения полосы пропускания с 350 МГц до 1 ГГц

SDS3000HD-BW5TA

Программная опция увеличения полосы пропускания с 500 МГц до 1 ГГц

SDS3000HD-PA

Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

1.0.1.1.0.0.11)

Примечания:

1) - номер версии определяется значениями полей «Версия Uboot-OS» и «Версия ПО».

Наименование характеристики

Значение

1

2

Входное сопротивление, Ом (переключаемое)

50 (±1 %), 1-106 (±2 %)

Диапазон установки коэффициентов отклонения (Ко), мВ/дел - при входном сопротивлении 50 Ом

- при входном сопротивлении 1 МОм

от 0,5 до Г103 от 0,5 до Г104

Максимальное входное напряжение, В

- напряжение переменного тока (среднее квадратическое значение), при входном сопротивлении 50 Ом

- напряжение переменного тока (пиковое значение) частотой не более 10 кГц с постоянной составляющей, при входном сопротивлении 1 МОм

5

400

Пределы допускаемой относительной погрешности установки коэффициентов отклонения, %

- при Ко от 0,5 до 4,95 мВ/дел

- при Ко от 5 мВ/дел до 10 В/дел включ.

±1,5

±0,5

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения исм=0 В, мВ

- при Ко от 0,5 до 4,95 мВ/дел включ.

- при Ко от 5 мВ/дел до 10 В/дел включ.

±(0,01 5 • 8 [дел] <Ко[мВ/дел]+1) ±(0,005 ^8[дел]^Ко[мВ/дел]+1)

Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения (при Rвх=50 Ом), В

от 0,5 до 5,0 мВ/дел

±1,6

от 5,1 до 10,0 мВ/дел

±4

от 10,2 до 20,0 мВ/дел

±8

от 20,5 мВ/дел до 1 В/дел

±10

Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения (при Rвх=1 МОм), В

от 0,5 до 5,0 мВ/дел

±1,6

от 5,1 до 10,0 мВ/дел

±4

от 10,2 до 20,0 мВ/дел

±8

от 20,5 до 100,0 мВ/дел

±16

от 102 до 200 мВ/дел

±80

от 205 мВ/дел до 1 В/дел

±160

от 1,02 до 10,00 В/дел

±400

Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ

±(0,0Г|исм|+0,0002^ипр|+

+0,005 •8[дел]-Ко[мВ/дел]+1)

Полоса пропускания по уровню минус 3 дБ (К.вх=50 Ом), МГц, не менее

- модификация АКИП-4154/1

350

Наименование характеристики

Значение

1

2

- модификация АКИП-4154/2

- модификация АКИП-4154/3

500

800 (10001))

Время нарастания переходной характеристики2), пс, не более - полоса пропускания 350 МГц

- полоса пропускания 500 МГц

- полоса пропускания 800 (10001)) МГц

830

610

570 (4501))

Диапазон установки коэффициентов развертки, с/дел

- модификация АКИП-4154/1

- модификация, АКИП-4154/2

- модификация АКИП-4154/3

от 1 •10-9 до 1 • 103 от 540’10 до 1-103 от 240’10 до 1 • 103

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (Sf)

±2,5-10-6

Пределы допускаемой абсолютной погрешности измерения временных интервалов

±^Тизм+2/Ед)

Примечания:

1) - в режиме объединения каналов;

Ко - значение коэффициента отклонения, мВ/дел;

исм - установленное значение напряжения смещения, мВ;

ипр - конечное значение диапазона установки напряжения смещения, мВ;

Sf - относительная погрешность частоты внутреннего опорного генератора;

Тизм - измеренный временной интервал, с;

Fд - частота дискретизации, Гц.

Наименование характеристики

Значение

Число входных цифровых каналов

16

Максимальная частота дискретизации, МГ ц

1000

Максимальная длина записи, МБ/канал

50

Пороговые уровни срабатывания

TTL, CMOS, LVCMOS3.3, LVCMOS2.5 или определяемый пользователем

Пределы установки уровня срабатывания, определяемого пользователем, В

±10

Минимальная длительность импульса, нс

3,3

Наименование характеристики

Значение

1

2

Основные формы сигнала1)

синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянный уровень, произвольная

Количество каналов

1

Выходное сопротивление, Ом

50 (±2 %)

Диапазон частот, Гц, для форм сигнала:

- синусоидальный

- прямоугольный, импульсный

- треугольный (пилообразный)

- шум (-3 дБ)

от Г10’6 до 2,5407 от 1 •10-6 до 1 • 107 от Г10’6 до 3-105 не менее 5-107

Наименование характеристики

Значение

1

2

- произвольный

от 1 •10-6 до 5-106

Разрешение по частоте, Г ц

Г10’6

Частота дискретизации для сигналов произвольной формы, МГ ц

125

Пределы допускаемой относительной погрешности установки частоты выходного сигнала

±540’5

Диапазон установки выходного напряжения (размах от пика до пика), В

- на нагрузке 50 Ом

- на нагрузке 1 МОм

от 2-10-3 до 3 от 440’3 до 6

Диапазон установки постоянного напряжения и напряжения смещения исм2), В

- на нагрузке 50 Ом

- на нагрузке 1 МОм

±1,5 ±3

Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ

±(0,01-|исм|+3)

Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала на частоте 10 кГц на нагрузке 50 Ом, мВ

±(0,0Гиуст+3)

Неравномерность амплитудно-частотной характеристики относительно уровня сигнала частотой 10 кГц (при выходном напряжении не менее 2,5 В (размах)), дБ, не более

±0,3

Длительность фронта и среза прямоугольного и импульсного сигнала на уровне от 10 % до 90 %, нс, не более

24

Примечания

1) Дополнительно имеются 45 встроенных форм сигнала;

2) Пределы установки смещения ограничены диапазоном установки выходного напряжения и определяются по формуле: |исм|<имакс-иуст/2, где Шакс - верхний предел установки выходного напряжения, мВ; иуст - установленный уровень выходного напряжения (размах), мВ;

исм - установленный уровень постоянного напряжения и напряжения смещения (абсолютное значение), мВ.

Наименование характеристики

Значение

Число измерительных аналоговых каналов

4

Разрешение по вертикали (АЦП), бит

12

Напряжение сети питания частотой 50/60 Гц, В

от 100 до 240

Потребляемая мощность, Вт, не более

120

Габаритные размеры (ширинахвысотахглубина), мм, не более

317,2x149x236

Масса, кг, не более

4,1

Нормальные условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от +15 до +25

80

Рабочие условия эксплуатации:

- температура окружающей среды, °C

от 0 до +50

Наименование характеристики

Значение

- относительная влажность воздуха %, не более

90

Наименование характеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч, не менее

10000

Наименование

Обозначение

Количество шт./экз.

Осциллограф цифровой

АКИП-41541)

1

Сетевой кабель

-

1

Осциллографический пробник

-

4

Руководство по эксплуатации

-

1

Кабель USB

-

1

Примечания

1) - модификация по заказу
