Спектрометры рентгенофлуоресцентные РФСУ

Назначение

Спектрометры рентгенофлуоресцентные РФСУ (далее - спектрометры) предназначены для измерений массовой доли (массовой концентрации) компонентов в жидких и твердых веществах и материалах.

Описание

Принцип действия спектрометров основан на измерении интенсивностей вторичного низкоэнергетического рентгеновского излучения (НРИ), испускаемого под воздействием первичного НРИ атомами анализируемого вещества.

Конструктивно спектрометры состоят из аналитического модуля, держателя образца, модуля управления и комплекта принадлежностей.

В состав аналитического модуля входит рентгеновская трубка прострельного типа, выполненная в виде единого блока с защитным кожухом и источником питания, полупроводниковый кремниевый дрейфовый детектор с импульсным процессором, индуктивный датчик положения и система термостабилизации на Пельтье-элементах.

Держатель образца обеспечивает фиксацию положения образца относительно измерительного окна спектрометра и исключает возможность доступа в зону прямого пучка НРИ при работе устройства.

Модуль управления представляет собой настольный закрытый шкаф с защитой от несанкционированного доступа, обеспечивающий питание спектрометра и его коммутацию с сетью Ethernet.

Спектрометр может эксплуатироваться автономно. При этом управление, сбор и обработка результатов измерений производится с использованием модуля управления и внешнего персонального компьютера (ПК). При автономной эксплуатации спектрометра обязательно наличие держателя образца. Также спектрометр может эксплуатироваться в составе анализатора, представляющего собой устройство подачи проб на анализ, управления процессом измерений, сбора и обработки результатов измерений. При этом держатель образца и модуль управления не требуются, так как их функции выполняются анализатором.

При эксплуатации спектрометра в составе анализатора значения массовой доли (массовой концентрации) компонентов рассчитывает ПО анализатора по результатам измерений интенсивности НРИ, полученных спектрометром, на основании калибровочных зависимостей, введенных в память анализатора. При автономной эксплуатации спектрометра построение калибровочных зависимостей и расчет массовой доли (массовой концентрации) компонентов выполняет оператор.

В комплект принадлежностей входит реперный образец, который используется для контроля работоспособности спектрометра и калибровки энергетической шкалы детектора.

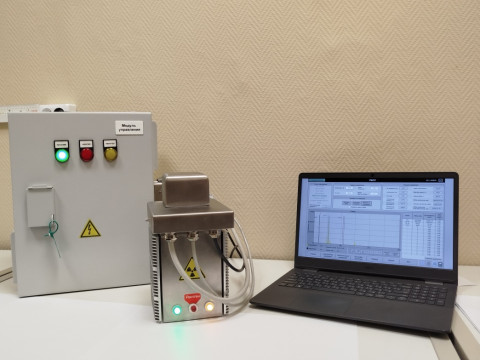

Общий вид спектрометра представлен на рисунке 1.

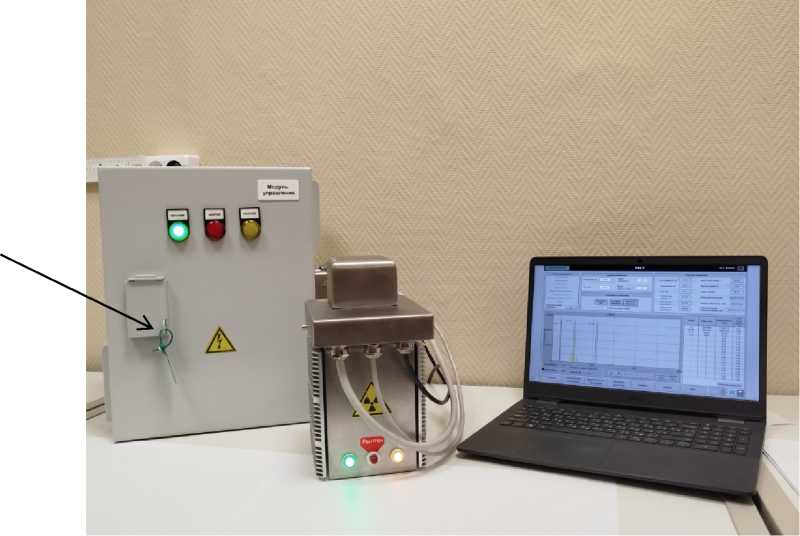

Рисунок 1 - Общий вид спектрометра рентгенофлуоресцентного РФСУ

Место пломбирования модуля управления

Корпус спектрометров изготавливается из коррозионностойких материалов без

лакокрасочного покрытия.

Пломбирование спектрометров предусмотрено:

- путем установки пластиковой пломбы на модуль управления. Место пломбирования

показано на рисунке 1;

- в виде нанесения пломбировочной наклейки на аналитический модуль.

Пломбировочная наклейка наносится на шов между верхней и нижней частью корпуса. Место

пломбирования показано на рисунке 2.

Место пломбирования аналитического модуля

Место нанесения заводского номера

F" ® АО "т^хн°линки

Рисунок 2 - Место пломбирования аналитического модуля и место нанесения заводского номера на аналитический модуль

Заводской номер (цифровое обозначение, однозначно идентифицирующее каждый экземпляр средств измерений) указывается на маркировочной табличке, расположенной на задней стенке корпуса аналитического модуля. Заводской номер наносится на маркировочную табличку методом лазерной печати. Место нанесения заводского номера приведено на рисунке 2.

Нанесение знака поверки на спектрометры не предусмотрено.

Программное обеспечение

Спектрометры оснащены внешним программным обеспечением (далее - ПО), предназначенным для управления работой спектрометра и процессом измерений. ПО осуществляет функции сбора, передачи, обработки, хранения, представления измерительной информации и автоматизацию процессов измерений.

Влияние ПО учтено при нормировании метрологических характеристик спектрометров.

Идентификационные данные ПО средства измерений приведены в таблице 1.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Защита от несанкционированного доступа - механическое пломбирование корпуса (наклейка на аналитическом модуле и пластмассовая пломба на модуле управления) и самопроверка спектрометра при включении.

Технические характеристики

Метрологические характеристики приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Основные технические характеристики приведены в таблице 3.

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2.3 документа 49842.219.00.00.00РЭ «Спектрометры рентгенофлуоресцентные РФСУ. Руководство по эксплуатации».

При использовании в сфере государственного регулирования обеспечения единства измерений СИ применяется в соответствии с аттестованными в установленном порядке методиками (методами) измерений.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;

26.51.53-001-45509853-2024 ТУ Спектрометры рентгенофлуоресцентные РФСУ. Технические условия.
