Анализаторы спектра Метерон 880
| Номер в ГРСИ РФ: | 95979-25 |
|---|---|
| Производитель / заявитель: | ООО «МЕТЕРОН», г. Санкт-Петербург |
Анализаторы спектра Метерон 880 предназначены для измерений частоты и уровня мощности составляющих спектра радиотехнических сигналов, стационарных шумов в полевых условиях измерений.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95979-25 | |||||||||
| Действует | по 25.07.2030 | |||||||||
| Наименование | Анализаторы спектра | |||||||||
| Модель | Метерон 880 | |||||||||
| Модификации |
Метерон 880A Метерон 880F |
|||||||||
| Приказы |
№1506 от
25.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 9a9d8309-8b58-99bd-c6ea-c66f9f47c6f4 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «МЕТЕРОН», РОССИЯ, 198216, г. Санкт-Петербург, вн. тер. г. муниципальный округ Княжево, Ленинский пр-кт, д. 140, лит. А, часть помещ. 50-Н
Поверка
| Методика поверки / информация о поверке |
РТ-МП-348-441-2025 Государственная система обеспечения единства измерений. Анализаторы спектра портативные Метерон 880. Методика поверки
(с 25.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95979-25: Описание типа
2025-95979-25.pdf
Файл устарел
|
Скачать | 301.9 КБ | |
|
95979-25: Методика поверки
РТ-МП-348-441-2025
2025-mp95979-25.pdf
Файл устарел
|
Скачать | 3 MБ | |
|
95979-25: Описание типа
2025-95979-25-1.pdf
|
Скачать | 301.9 КБ | |
|
95979-25: Методика поверки
РТ-МП-348-441-2025
2025-mp95979-25-1.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Анализаторы спектра Метерон 880 предназначены для измерений частоты и уровня мощности составляющих спектра радиотехнических сигналов, стационарных шумов в полевых условиях измерений.
Описание
Анализаторы спектра Метерон 880 конструктивно выполнены в виде портативного моноблочного прибора, оснащенного цветным сенсорным экраном.
На передней панели анализаторов спектра Метерон 880 расположены функциональные кнопки включения/выключения, уменьшения/увеличения значения параметра, возврата, снимка экрана, вызова менеджера файлов, перехода к главному меню. На верхней панели расположены радиочастотный вход, вход опорного сигнала 10 МГц и внешней синхронизации, вход для подключения внешней антенны глобальной навигационной спутниковой системы, выход сигнала промежуточной частоты, интерфейсы для подключения внешних устройств (антенн, датчиков), подключения накопителей USB и Wi-Fi модулей, интерфейс LAN для дистанционного управления. На левой панели расположены интерфейсы подключения накопителей USB, SD карт, наушников, внешних мониторов (порт HDMI). На правой панели расположен разъем для подключения адаптера питания.
Предусмотрены следующие режимы работы анализатора: спектральный анализ; 5G-, LTE-, IQ-анализатор; аналоговая и цифровая демодуляция.
Анализаторы спектра Метерон 880 обеспечивают управление всеми режимами работы и характеристиками как вручную с помощью органов управления на сенсорном дисплее, так и дистанционно от внешнего компьютера с применением интерфейса LAN.
Принцип действия анализаторов спектра Метерон 880 основан на последовательном супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в низкочастотный сигнал и последующей его обработке аналого-цифровым преобразователем. Полученный после преобразования цифровой код выводится на экран анализаторов в виде спектрограмм и числовых значений.
К настоящему типу средств измерений относятся анализаторы спектра следующих модификаций Метерон 880A, Метерон 880C, Метерон 880D, Метерон 880E, Метерон 880F, которые отличаются друг от друга диапазоном рабочих частот.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в формате десятизначного обозначения, состоящего из арабских цифр, наносится типографским способом на наклейку, крепящуюся на заднюю панель в месте, указанном на рисунке 2.
Для предотвращения несанкционированного доступа анализаторы спектра Метерон 880 имеют защитную наклейку, закрывающую головку винта крепления корпуса.

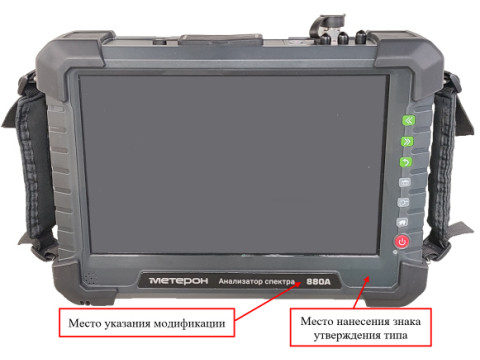

Общий вид анализаторов спектра Метерон 880 представлен на рисунке 1.
Место нанесения знака утверждения типа
Место указания модификации
TVISTepOH Анализатор спектр* ВВОД

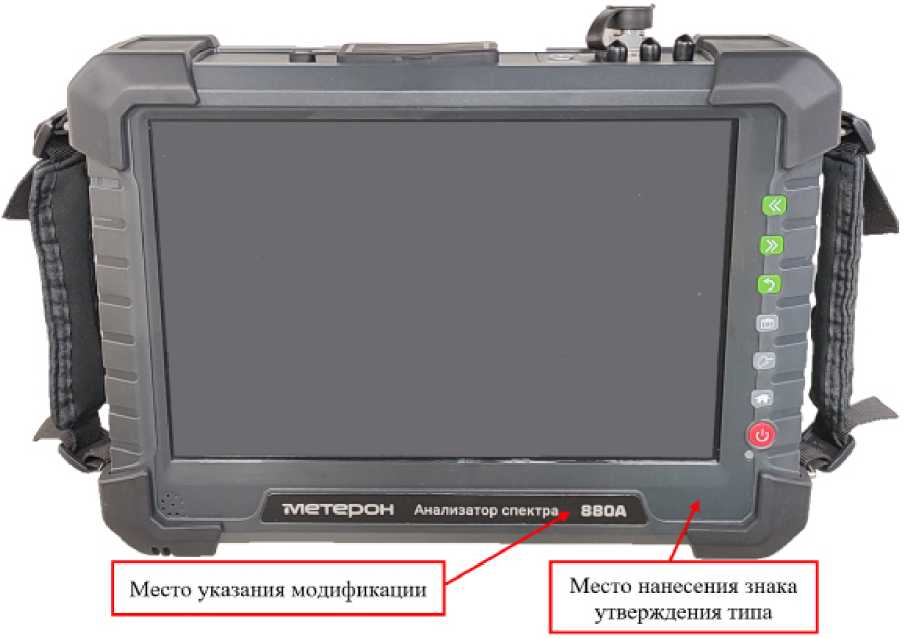

Рисунок 1 - Общий вид средства измерений с указанием мест нанесения знака утверждения типа и модификации

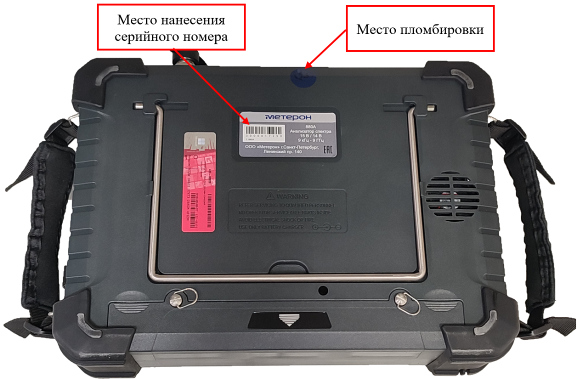

Рисунок 2 - Схема пломбировки и место нанесения серийного номера
Программное обеспечение
Программное обеспечение «Метерон» предназначено для управления режимами работы анализаторов спектра Метерон 880, обработки измеренных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «Метерон» предназначено только для работы с анализаторами спектра Метерон 880 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов спектра Метерон 880 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Метерон |
|
Номер версии (идентификационный номер) ПО |
1.X.XX |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Примечание - X.XX - номер версии метрологически незначимой части встроенного ПО, «X» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот для модификаций, Гц - Метерон 880A - Метерон 880C - Метерон 880D - Метерон 880E - Метерон 880F |
от 9-103 до 9-109 от 9-103 до 18-109 от 9-103 до 26,5-109 от 9-103 до 35409 от 9-103 до 43409 |
|
Номинальное значение частоты опорного генератора, МГ ц |
10 |
|
Пределы допускаемой абсолютной погрешности измерений частоты маркером, Гц |
±(0,3 • 10’6Тизм+0,02Тпо+0, 1 Тип)* |
|
Пределы допускаемой абсолютной погрешности измерений частоты в режиме частотомера, Гц |
±(0,340’6Тизм+1)* |
|
*где Fn3y - измеряемая частота, Гц; Fno пропускания, Гц. |
- полоса обзора, Гц; Fnn - полоса |
|
Номинальные значения полос пропускания на уровне минус 3 дБ, Гц |
от 1 до 3-106 |
|
Диапазон установки опорного уровня, дБ (1 мВт) |
от - 130 до 30 |
|
Диапазон установки входного аттенюатора, дБ |
от 0 до 50 с шагом 1 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала (в полосе обзора 1 МГц, при выключенном предусилителе, детекторе положительных пиковых значений, 1001 точке развертки), (режим развертки «Performance» только для модификации 880A), дБ |
±1,5 |
|
Абсолютный уровень плотности мощности собственных шумов в полосе пропускания 1 Гц (при усредняющем детекторе, ослаблении входного аттенюатора 0 дБ, полосе пропускания 1 кГц, 1001 точке развертки), (режим развертки «Normal» только для модификации 880A), в диапазоне частот, дБ (мВт/Гц), не более: - Метерон 880A | |
|
- предусилитель выключен | |
|
- от 1 МГц до 3 ГГц включ. |
- 135 |
|
- св. 3 до 6 ГГц включ. |
- 130 |
|
- св. 6 до 9 ГГц |
- 125 |
|
- предусилитель включен | |
|
- от 1 МГц до 3 ГГц включ. |
- 155 |
|
- св. 3 до 6 ГГц включ. |
- 150 |
|
- св. 6 до 9 ГГц |
- 145 |
|
- Метерон 880C/D/E/F | |
|
- предусилитель выключен | |
|
- от 10 МГц до 7,5 ГГц включ. |
- 134 |
|
- на 1 ГГц |
- 145 |
|
- св. 7,5 до 18 ГГц включ. |
- 136 |
|
- св. 18 до 39 ГГц включ. |
- 132 |
|
- св. 39 до 42 ГГц включ. |
- 129 |
|
- св. 42 до 43 ГГц |
- 128 |
|
- предусилитель включен | |
|
- от 10 МГц до 7,5 ГГц включ. |
- 150 |
|
- на 1 ГГ ц |
- 160 |
|
- св. 7,5 до 18 ГГц включ. |
- 155 |
|
- св. 18 до 39 ГГц включ. |
- 151 |
|
- св. 39 до 42 ГГц включ. |
- 140 |
|
- св. 42 до 43 ГГц |
- 140 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 |
|
- частота переменного тока, Гц |
50 |
|
- напряжение постоянного тока, В |
15 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
295 х 215 х 85 |
|
Масса, кг, не более |
3,9 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -10 до 50 |
|
- относительная влажность воздуха, % |
от 5 до 98 |
Знак утверждения типа
наносится на переднюю панель анализаторов спектра Метерон 880 в виде наклейки в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор спектра |
Метерон 880 |
1 шт. |
|
Направленная антенна (9 кГц - 20 МГц) |
ЕТ20М |
По отдельному заказу |
|
Направленная антенна (20 МГц - 250 МГц) |
ЕТ250М |
По отдельному заказу |
|
Направленная антенна (200 МГц - 500 МГц) |
ЕТ500М |
По отдельному заказу |
|
Направленная антенна (500 МГц - 8000 МГц) |
ЕТ8000М |
По отдельному заказу |
|
Направленная антенна (600 МГц - 6 ГГц) |
ET6G-2 |
По отдельному заказу |
|
Направленная антенна (600 МГц - 18 ГГц) |
ET18G-2 |
По отдельному заказу |
|
Направленная антенна (6 ГГц - 26 ГГц) |
ET26G |
По отдельному заказу |
|
Направленная антенна (6 ГГц - 40 ГГц) |
ET40G |
По отдельному заказу |
|
СВЧ антенна (18 ГГц - 40 ГГц) |
BET1840 |
По отдельному заказу |
|
СВЧ антенна (6 ГГц - 40 ГГц) |
BET0640 |
По отдельному заказу |
|
Всенаправленная антенна (500 МГц - 3 ГГц) |
ET101 |
По отдельному заказу |
|
Всенаправленная антенна (600 МГц - 6 ГГц) |
ET103 |
По отдельному заказу |
|
Всенаправленная антенна (700 МГц - 3,8 ГГц) |
ET104 |
По отдельному заказу |
|
Адаптер питания |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Кабель Ethernet |
- |
1 шт. |
|
Транспортная упаковка |
- |
1 шт. |
|
Руководство по эксплуатации |
РМПШ.411168.001-01РЭ* или РМПШ.411168.001-02РЭ** |
1 экз. |
|
*для модификации Метерон 880А; **для остальных модификаций. | ||
|
Формуляр |
РМПШ.411168.001ФО |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Спектральный анализ» руководства по эксплуатации РМПШ.411168.001-01РЭ «Анализаторы спектра Метерон 880. Модификация Метерон 880А. Руководство по эксплуатации» и руководства по эксплуатации РМПШ.411168.001-02РЭ «Анализаторы спектра Метерон 880. Модификации Метерон 880C, Метерон 880D, Метерон 880E, Метерон 880F. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2018 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
РМПШ.411168.001ТУ - Анализаторы спектра Метерон 880. Технические условия.
