Термопреобразователи сопротивления PT100
| Номер в ГРСИ РФ: | 95980-25 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Leqing Gonghua Electric Co., Ltd., КИТАЙ |
Термопреобразователи сопротивления PT100 (далее - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры ТС.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95980-25 | ||||||||||||
| Действует | по 25.07.2030 | ||||||||||||
| Наименование | Термопреобразователи сопротивления | ||||||||||||
| Модель | PT100 | ||||||||||||
| Приказы |
№1506 от
25.07.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4fbc5147-5034-aa20-da2a-6728a627a1c0 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Leqing Gonghua Electric Co., Ltd., КИТАЙ, Guli Village, Liushi Town, Leqing City
Поверка
| Методика поверки / информация о поверке |
РТ-МП-755-207-2025 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления PT100. Методика поверки
(с 25.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95980-25: Описание типа
2025-95980-25.pdf
Файл устарел
|
Скачать | 140 КБ | |
|
95980-25: Методика поверки
РТ-МП-755-207-2025
2025-mp95980-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
95980-25: Описание типа
2025-95980-25-1.pdf
|
Скачать | 140 КБ | |
|
95980-25: Методика поверки
РТ-МП-755-207-2025
2025-mp95980-25-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Термопреобразователи сопротивления PT100 (далее - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры ТС.
Описание
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки, помещенной в защитный чехол и присоединенного кабеля с удлинительными проводами в защитной оболочке. Дополнительно ТС имеет защитный пластиковый стержень для технологического соединения для предотвращения загиба или повреждения кабеля ТС.
Измерительная вставка представляет собой корпус в виде завальцованной с одного конца тонкостенной трубки цилиндрической формы из нержавеющей стали, внутри которой размещены один ЧЭ.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.
Схема соединения внутренних проводников ТС с ЧЭ - 3-х проводная.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на этикетку, прикрепленную к кабелю ТС, типографским способом. Нанесение знака поверки на средство измерений не предусмотрено его конструкцией.

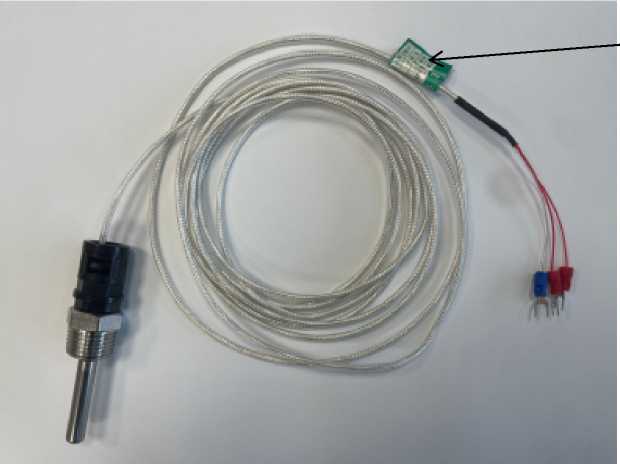

Фотография общего вида ТС с указанием места нанесения заводского номера приведена на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид термопреобразователей сопротивления PT100 с указанием места нанесения заводского номера
Пломбирование ТС не предусмотрено.
Технические характеристики
Метрологические и основные технические характеристики ТС приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от 0 до +90 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±3 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции (при напряжении 500 В и температуре окружающей среды от +15 до +25 °С), МОм, не менее |
100 |
|
Диаметр монтажной части, мм |
8 |
|
Длина монтажной части, мм |
55 |
|
Длина кабеля с удлинительными проводами, мм |
3500 |
|
Масса, кг, не более |
0,15 |
|
Рабочие условия эксплуатации ТС: - температура окружающего воздуха,°С - относительная влажность (при температуре окружающего воздуха +25 °С), %, не более |
от -55 до +60 95 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Средний срок службы, лет, не менее |
8 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления |
PT100 |
1 шт. |
|
Паспорт (на русском языке) |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Проведение измерений» паспорта.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя Leqing Gonghua Electric Co., Ltd., Китай.
