Счетчики электрической энергии эталонные ТеккноуТК2000
| Номер в ГРСИ РФ: | 95984-25 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | АО "ТЕККНОУ", г.С.-Петербург |
Счетчики электрической энергии эталонные Теккноу ТК2000 (далее счетчики ТК2000) предназначены для измерений переменного напряжения, силы переменного электрического тока, электрической мощности/энергии переменного тока, частоты, угла сдвига фаз и коэффициента мощности.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95984-25 | |||||||||
| Действует | по 25.07.2030 | |||||||||
| Наименование | Счетчики электрической энергии эталонные | |||||||||
| Модель | ТеккноуТК2000 | |||||||||
| Модификации |
ТК2310 ТК2300 |
|||||||||
| Приказы |
№1506 от
25.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 2bbc5b60-06d0-01ee-f909-323ddb17b442 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Hunan Lifeng Instrument Co., Ltd, КИТАЙ, Room 008, 1st floor, Scientific Research Complex building, No. 189, Lixiang East Road, Changsha Area; АО «Теккноу», РОССИЯ, 192148, г. Санкт-Петербург, пр-кт Елизарова, д. 31, к. 2, лит. А
Поверка
| Методика поверки / информация о поверке |
2203-0002-2025 МП Государственная система обеспечения единства измерений. Счетчики электрической энергии эталонные Теккноу ТК2000. Методика поверки
(с 25.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95984-25: Описание типа
2025-95984-25.pdf
Файл устарел
|
Скачать | 415.7 КБ | |
|
95984-25: Методика поверки
2203-0002-2025 МП
2025-mp95984-25.pdf
Файл устарел
|
Скачать | 3 MБ | |
|
95984-25: Описание типа
2025-95984-25-1.pdf
|
Скачать | 415.7 КБ | |
|
95984-25: Методика поверки
2203-0002-2025 МП
2025-mp95984-25-1.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Счетчики электрической энергии эталонные Теккноу ТК2000 (далее счетчики ТК2000) предназначены для измерений переменного напряжения, силы переменного электрического тока, электрической мощности/энергии переменного тока, частоты, угла сдвига фаз и коэффициента мощности.
Счетчики ТК2000 могут использоваться в установках для поверки счетчиков электроэнергии, а также для поверки/калибровки калибраторов/измерителей электрической мощности в качестве:
- эталона 1-го или 2-го разряда (в зависимости от модификации) согласно государственной поверочной схеме для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 23.07.2021 №1436 (Приложение А, Б, В);
- эталона 1-го или 2-го разряда (в зависимости от модификации) согласно государственной поверочной схеме для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 18.08.2023 №1706;
- эталона 1-го или 2-го разряда (в зависимости от модификации) согласно государственной поверочной схемой для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 17.03.2022 №668;
- эталона 5-го разряда согласно государственной поверочной схемой для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года №2360.
Описание
К настоящему типу средств измерений относятся счетчики следующих модификаций: однофазные-ТК2100; трехфазные-ТК2300, ТК2310, отличающиеся отдельными сервисными функциями и метрологическими характеристиками.
Функциональность счетчиков в зависимости от модификации может быть расширена с помощью дополнительно встраиваемых опций, характеристики которых приведены в разделе «Метрологические и технические характеристики».
Принцип действия счетчиков основан на измерении мгновенных значений сигналов тока и напряжения и последующей их цифровой и математической обработке.
Счетчики ТК 2000 являются эталонными счетчиками, которые одновременно могут измерять переменное напряжение, силу переменного электрического тока, электрическую мощность/энергию переменного тока, частоту синусоидального сигнала, угол сдвига фаз и коэффициент мощности. Счетчики ТК2000 могут в реальном времени отображать содержание гармоник в сигнале (от 2-й до 63-й), а также коэффициент гармонических искажений.
Счетчики ТК2000 состоят из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора и дисплея. Сохранение данных и программ обеспечивается энергонезависимой памятью. Связь с внешними устройствами осуществляется по интерфейсам USB, RS-232, Ethernet.
На лицевой панели счетчика имеется сенсорный дисплей для отображения результатов измерений и управления функционалом счетчика, для обмена данными с внешними устройствами имеется импульсный выход, расположенный на задней стенке корпуса.
Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового кода, дата изготовления, знак утверждения типа наносятся на наклейку-шильд методом лазерной гравировки, расположенную на задней панели счетчика.
Общий вид модификаций счетчиков (в зависимости от исполнения корпуса) и идентификационных наклеек-шильдов представлены на рисунках 1 - 4.

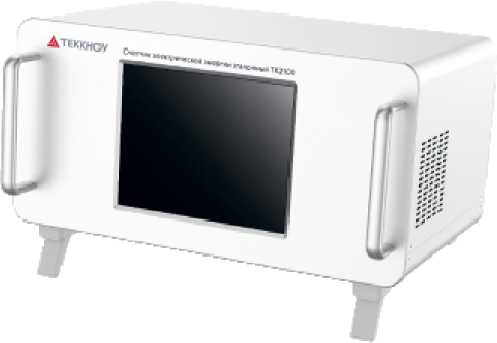

Рисунок 1 - Общий вид счетчика ТК 2100

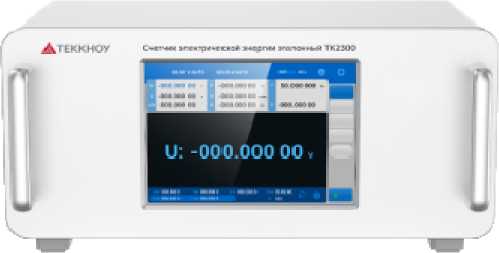

Рисунок 2 - Общий вид счетчика ТК2300, ТК2310

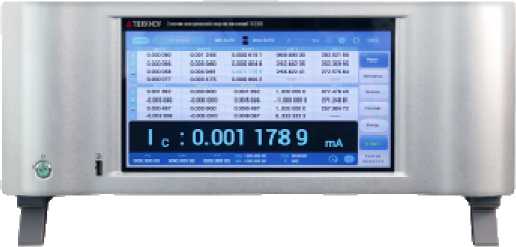

Рисунок 3 - Общий вид счетчика ТК2100, ТК2300, ТК2310
Рисунок 4 - Пример идентификационной наклейки - шильда.
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) счетчиков электрической энергии эталонных ТЕККНОУ ТК2000 (далее по тексту - счетчик) состоит из метрологически значимого встроенного ПО, которое реализовано аппаратно и находится во внутренней памяти контроллера счетчика. Данное ПО устанавливается предприятием-изготовителем во время производственного цикла и не подлежит внешней модификации на протяжении всего времени функционирования изделия.
Конструкция счетчиков и структура встроенного ПО исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные встроенного ПО приведены в таблице 1.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных измерений в соответствии с РД 50.2.077-2014.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер) ПО: - счетчик ТК2100 - счетчик ТК2300 - счетчик ТК2310 |
V10.31002406TK.XXX V10.33002406TK.XXX V10.33102406TK.XXX |
|
Цифровой идентификатор ПО (CRC16) |
отсутствует |
|
Примечание: Х - номер версии метрологически незначимой части встроенного ПО (от 0 до 9) | |
Технические характеристики
Метрологические характеристики счетчиков электрической энергии эталонных однофазных (ТК2100)
Таблица 2 - Метрологические характеристики счетчиков в режиме измерений напряжения переменного тока
|
Номинальные значения поддиапазонов измерений (Uh) |
Пределы допускаемой абсолютной погрешности измерений (% от установленного значения + % от номинального значения диапазона измерений), В |
Разрешение | |
|
Для счетчиков кл.т. 0,02 |
Для счетчиков кл.т. 0,05 | ||
|
60 В |
±(0,006 + 0,004) |
±(0,02 + 0,005) |
10 мкВ |
|
120 В |
±(0,006 + 0,004) |
±(0,02 + 0,005) |
0,1 мВ |
|
240 В |
±(0,006 + 0,004) |
±(0,02 + 0,005) |
0,1 мВ |
|
480 В |
±(0,006 + 0,004) |
±(0,02 + 0,005) |
0,1 мВ |
Примечание: диапазон измерений напряжения (от 10 до 110) % Uh
Таблица 3 - Метрологические характеристики счетчиков в режиме измерений силы переменного тока (для счетчиков кл.т. 0,02)
|
Номинальные значения поддиапазонов измерений (1н) |
Пределы допускаемой абсолютной погрешности измерений (% от установленного значения + % от номинального значения диапазона измерений) в зависимости от частоты, мА, А |
Разрешение | ||
|
45 < F < 65 |
65 < F < 200 (опция) |
200 < F < 400 (опция) | ||
|
10 мА |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
±(0,048 + 0,032) |
10 нА |
|
20 мА |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
±(0,048 + 0,032) |
10 нА |
|
50 мА |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
10 нА |
|
100 мА |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
0,1 мкА |
|
200 мА |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
0,1 мкА |
|
500 мА |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
0,1 мкА |
Продолжение Таблицы 3
|
1 A |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
1 mkA |
|
2 A |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
1 mkA |
|
5 A |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
1 mkA |
|
10 A |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
10 mkA |
|
20 A |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
10 mkA |
|
50 A |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
10 mkA |
|
100 A |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
100 mkA |
Примечание: диапазон измерений силы переменного тока (от 10 до 120) % 1н
Таблица 4 - Метрологические характеристики счетчиков в режиме измерений силы
переменного тока (для счетчиков кл.т. 0,05)
|
Номинальные значения поддиапазонов измерений (1н) |
Пределы допускаемой абсолютной погрешности измерений (% от установленного значения + % от номинального значения диапазона измерений) в зависимости от частоты, мА, А |
Разрешение | ||
|
45 < F < 65, Гц |
65 < F < 200, Гц (опция) |
200 < F < 400, Гц (опция) | ||
|
10 mA |
±(0,03 + 0,02) |
±(0,06 + 0,04) |
±(0,12 + 0,08) |
10 hA |
|
20 mA |
±(0,03 + 0,02) |
±(0,06 + 0,04) |
±(0,12 + 0,08) |
10 hA |
|
50 mA |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
10 hA |
|
100 mA |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
0,1 mkA |
|
200 mA |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
0,1 mkA |
|
500 mA |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
0,1 mkA |
|
1 A |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
1 mkA |
|
2 A |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
1 mkA |
|
5 A |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
1 mkA |
|
10 A |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
10 mkA |
|
20 A |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
10 mkA |
|
50 A |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
10 mkA |
|
100 A |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
100 mkA |
Примечание: диапазон измерений силы переменного тока (от 10 до 120) % Ih
Таблица 5 - Метрологические характеристики счетчиков в режиме измерений частоты/угла сдвига фаз
|
Счетчики кл.т. 0,02 | ||||
|
Частота |
Диапазон измерений |
от 45 до 65 Гц |
от 45 до 400 Гц (опция) | |
|
Минимальное разрешение |
0,00001 Гц |
0,00001 Гц | ||
|
Пределы допускаемой относительной погрешности измерений |
±0,005 % |
±0,005 % | ||
|
Угол сдвига фаз |
Диапазон измерений |
от 0° до 360° (I > 50 мА) |
от 0° до 360° (I > 50 мА) | |
|
Минимальное разрешение |
0,0001° |
0,0001° | ||
|
Пределы допускаемой абсолютной погрешности измерений |
45 Гц < F < 65 Гц |
±0,006° |
±0,006° | |
|
65 Гц < F < 200 Гц (опция) |
- |
±0,02° | ||
|
200 Гц < F < 400 Гц (опция) |
- |
±0,04° | ||
|
Счетчики кл.т. 0,05 | ||||
|
Частота |
Диапазон измерений |
от 45 до 65 Гц |
от 45 до 400 Гц (опция) | |
|
Минимальное разрешение |
0,00001 Гц |
0,00001 Гц | ||
|
Пределы допускаемой относительной погрешности измерений |
±0,005 % |
±0,005 % | ||
|
Угол сдвига фаз |
Диапазон измерений |
от 0° до 360° (I > 50 мА) |
от 0° до 360° (I > 50 мА) | |
|
Минимальное разрешение |
0,0001° |
0,0001° | ||
|
Пределы допускаемой абсолютной погрешности измерений |
45 Гц < F < 65 Гц |
±0,012° |
±0,012° | |
|
65 Гц < F < 200 Гц (опция) |
- |
±0,04° | ||
|
200 Гц < F < 400 Гц (опция) |
- |
±0,08° | ||
Таблица 6.1 - Метрологические характеристики счетчиков в режиме измерений активной
мощности/энергии
|
Счетчики кл.т. 0,02 | |||||
|
Диапазон измерений напряжения |
Диапазон измерений силы переменного тока |
Коэффициент мощности |
Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты | ||
|
45 < F < 65, Гц |
65 < F < 200, Г ц (опция) |
200 < F < 400, Гц (опция) | |||
|
30 В <U <480 В |
50 мА < I <120 A |
0,5L-1-0,5C |
±0,02 |
±0,04 |
±0,08 |
|
10 мА < I < 50 мА |
1 |
±0,02 |
±0,06 |
±0,16 | |
|
0,5L-1-0,5C |
±0,04 | ||||
|
5 мА < I < 10 мА |
1 |
±0,04 |
- |
- | |
|
0,5L-1-0,5C |
±0,08 |
- |
- | ||
|
1 мА < I < 5 мА |
1 |
±0,04х5мАЛизм |
- |
- | |
|
Счетчики кл.т. 0,05 | |||||
|
Диапазон измерений напряжения |
Диапазон измерений силы переменного тока |
Коэффициент мощности |
Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты | ||
|
45 < F < 65, Гц |
65 < F < 200, Г ц (опция) |
200 < F < 400, Г ц (опция) | |||
|
30 В <U <480 В |
50 мА < I <120 А |
0,5L-1-0,5C |
±0,05 |
±0,1 |
±0,2 |
|
10 мА < I <50 мА |
1 |
±0,05 |
±0,15 |
±0,4 | |
|
0,5L-1-0,5C |
±0,08 | ||||
|
5 мА < I < 10 мА |
1 |
±0,08 |
- |
- | |
|
0,5L-1-0,5C |
±0,15 |
- |
- | ||
|
1 мА < I < 5 мА |
1 |
±0,08х5мАЛизм |
- |
- | |
Таблица 6.2 - Метрологические характеристики счетчиков в режиме измерений реактивной
мощности/энергии
|
Счетчики кл.т. 0,02 | |||||
|
Диапазон измерений напряжения |
Диапазон измерений силы переменного тока |
Коэффициент мощности |
Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты | ||
|
45 < F < 65, Гц |
65 < F < 200, Г ц (опция) |
200 < F < 400, Гц (опция) | |||
|
30 В <U <480 В |
50 мА < I <120 A |
0,5L-1-0,5C |
±0,04 |
±0,08 |
±0,16 |
|
10 мА < I < 50 мА |
1 |
±0,04 |
±0,12 |
±0,32 | |
|
0,5L-1-0,5C |
±0,08 | ||||
|
5 мА < I < 10 мА |
1 |
±0,08 |
- |
- | |
|
0,5L-1-0,5C |
±0,16 |
- |
- | ||
|
1 мА < I < 5 мА |
1 |
±0,08х5мАЛизм |
- |
- | |
|
Счетчики кл.т. 0,05 | |||||
|
Диапазон измерений напряжения |
Диапазон измерений силы переменного тока |
Коэффициент мощности |
Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты | ||
|
45 < F < 65, Гц |
65 < F < 200, Г ц (опция) |
200 < F < 400, Г ц (опция) | |||
|
30 В <U <480 В |
50 мА < I <120 А |
0,5L-1-0,5C |
±0,1 |
±0,2 |
±0,4 |
|
10 мА < I <50 мА |
1 |
±0,1 |
±0,3 |
±0,8 | |
|
0,5L-1-0,5C |
±0,16 | ||||
|
5 мА < I < 10 мА |
1 |
±0,16 |
- |
- | |
|
0,5L-1-0,5C |
±0,3 |
- |
- | ||
|
1 мА < I < 5 мА |
1 |
±0,16х5мАЛизм |
- |
- | |
|
Примечания: - приведенные в таблицах 6.1 и 6.2, пределы допускаемых погрешностей определяются при выборе соответствующих диапазонов силы тока и напряжения; - диапазон измерений мощности/энергии: комбинация диапазонов напряжения и силы тока - диапазон измерений коэффициента мощности: -1...0...+1 - импульсный выход: 6 Гц - 60 кГц - импульсный вход: < 200 кГц, напряжение: 0.3.3.24 В; - реактивная мощность Q = Хи^Г^тфк (где к - номер гармоники в сигнале). | |||||
Метрологические характеристики счетчиков электрической энергии эталонных трехфазных (ТК2300)
Таблица 7 - Метрологические характеристики счетчиков в режиме измерений напряжения переменного тока
|
Номинальные значения поддиапазонов измерений (ин) |
Пределы допускаемой абсолютной погрешности измерений, (% от установленного значения + % от номинального значения диапазона измерений), В |
Разрешение | |
|
Счетчики кл.т. 0,02 |
Счетчики кл.т. 0,05 | ||
|
60 В |
±(0,006 + 0,004) |
±(0,02 + 0,005) |
10 мкВ |
|
120 В |
±(0,006 + 0,004) |
±(0,02 + 0,005) |
0,1 мВ |
|
240 В |
±(0,006 + 0,004) |
±(0,02 + 0,005) |
0,1 мВ |
|
480 В |
±(0,006 + 0,004) |
±(0,02 + 0,005) |
0,1 мВ |
|
Примечание: диапазон измерений напряжения (от 10 до 110) % ин | |||
Таблица 8 - Метрологические характеристики счетчиков в режиме измерений силы переменного тока (для счетчиков кл.т. 0,02)
|
Номинальные значения поддиапазонов измерений (1н) |
Пределы допускаемой абсолютной погрешности измерений, (% от установленного значения + % от номинального значения диапазона) в зависимости от частоты, мА, А |
Разрешение | ||
|
45 < F < 65, Гц |
65 < F < 200, Гц (опция) |
200 < F < 400, Гц (опция) | ||
|
5 мА |
±(0,024 + 0,016) |
±(0,048 + 0,032) |
±(0,1 + 0,06) |
1 нА |
|
10 мА |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
±(0,048 + 0,032) |
10 нА |
|
20 мА |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
±(0,048 + 0,032) |
10 нА |
|
50 мА |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
10 нА |
|
100 мА |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
0,1 мкА |
|
200 мА |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
0,1 мкА |
|
500 мА |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
0,1 мкА |
|
1 А |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
1 мкА |
|
2 А |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
1 мкА |
|
5 А |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
1 мкА |
|
10 А |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
10 мкА |
|
20 А |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
10 мкА |
|
50 А |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
10 мкА |
|
100 А |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
100 мкА |
Примечание: диапазон измерений силы переменного тока (от 10 до 120) % 1н
Таблица 9 - Метрологические характеристики счетчиков в режиме измерений силы переменного тока (для счетчиков кл.т. 0,05)
|
Номинальные значения поддиапазонов измерений (1н) |
Пределы допускаемой абсолютной погрешности измерений, (% от установленного значения + % от номинального значения диапазона) в зависимости от частоты, мА, А |
Разрешение | ||
|
45 < F < 65 |
65 < F < 200 (опция) |
200 < F < 400 (опция) | ||
|
5 мА |
±(0,04 + 0,03) |
±(0,08 + 0,06) |
±(0,16 + 0,12) |
1 нА |
|
10 мА |
±(0,03 + 0,02) |
±(0,06 + 0,04) |
±(0,12 + 0,08) |
10 нА |
|
20 мА |
±(0,03 + 0,02) |
±(0,06 + 0,04) |
±(0,12 + 0,08) |
10 нА |
|
50 мА |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
10 нА |
|
100 мА |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
0,1 мкА |
|
200 мА |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
0,1 мкА |
|
500 мА |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
0,1 мкА |
|
1 А |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
1 мкА |
|
2 А |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
1 мкА |
|
5 А |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
1 мкА |
|
10 А |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
10 мкА |
|
20 А |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
10 мкА |
|
50 А |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
10 мкА |
|
100 А |
±(0,02 + 0,005) |
±(0,04 + 0,01) |
±(0,08 + 0,02) |
100 мкА |
Примечание: диапазон измерений силы переменного тока (от 10 до 120) % 1н
Таблица 10 - Метрологические характеристики счетчиков в режиме измерений частоты/угла сдвига фаз________________________________________________________________________________
|
Счетчики с кл.т.0,02 | ||||
|
Частота |
Диапазон измерений |
от 45 до 65 Гц |
от 45 до 400 Гц (опция) | |
|
Минимальное разрешение |
0,00001 Гц |
0,00001 Гц | ||
|
Пределы допускаемой относительной погрешности измерений |
±0,005 % |
±0,005 % | ||
|
Угол сдвига фаз |
Диапазон измерений |
от 0° до 360° (I > 50 мА) |
от 0° до 360° (I > 50 мА) | |
|
Минимальное разрешение |
0,0001° |
0,0001° | ||
|
Пределы допускаемой абсолютной погрешности измерений |
45 Гц < F < 65 Гц |
±0,006° |
±0,006° | |
|
65 Гц < F < 200 Гц (опция) |
- |
±0,02° | ||
|
200 Гц < F < 400 Гц (опция) |
- |
±0,04° | ||
Продолжение таблицы 10
|
Счетчики кл.т. 0,05 | ||||
|
Частота |
Диапазон измерений |
от 45 до 65 Гц |
от 45 до 400 Гц (опция) | |
|
Минимальное разрешение |
0,00001 Гц |
0,00001 Гц | ||
|
Пределы допускаемой относительной погрешности измерений |
0,005 % |
0,005 % | ||
|
Угол сдвига фаз |
Диапазон измерений |
от 0° до 360° (I > 50 мА) |
от 0° до 360° (I > 50 мА) | |
|
Минимальное разрешение |
0,0001° |
0,0001° | ||
|
Пределы допускаемой абсолютной погрешности измерений |
45 Гц < F < 65 Гц |
±0,012° |
±0,012° | |
|
65 Гц < F < 200 Гц (опция) |
- |
±0,04° | ||
|
200 Гц < F < 400 Гц (опция) |
- |
±0,08° | ||
Таблица 11.1 - Метрологические характеристики счетчиков в режиме измерений активной мощности/энергии
|
Счетчики кл.т. 0,02 | |||||
|
Диапазон измерений напряжения |
Диапазон измерений силы переменного тока |
Коэффициент мощности |
Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты | ||
|
45 < F < 65 Гц |
65 < F < 200 Г ц (опция) |
200 < F < 400 Г ц (опция) | |||
|
30 В <U <480 В |
50 мА < I <120 А |
0,5L...1...0,5C |
±0,02 |
±0,04 |
±0,08 |
|
10 мА < I < 50 мА |
1 |
±0,02 |
±0,06 |
±0,16 | |
|
0,5L...1...0,5C |
±0,04 | ||||
|
3 мА < I < 10 мА |
1 |
±0,04 |
- |
- | |
|
0,5L...1...0,5C |
±0,08 |
- |
- | ||
|
1 мА < I < 3 мА |
1 |
0,04x3 мАЛизм |
- |
- | |
|
Счетчики кл.т. 0,05 | |||||
|
Диапазон измерений напряжения |
Диапазон измерений силы переменного тока |
Коэффициент мощности |
Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты | ||
|
45 < F < 65 Гц |
65 < F < 200 Г ц (опция) |
200 < F < 400 Г ц (опция) | |||
|
30 В <U <480 В |
50 мА < I < 120 А |
0,5L...1...0,5C |
±0,05 |
±0,1 |
±0,2 |
|
10 мА < I < 50 мА |
1 |
±0,05 |
±0,12 |
±0,32 | |
|
0,5L...1...0,5C |
±0,08 | ||||
|
3 мА < I < 10 мА |
1 |
±0,08 |
- |
- | |
|
0,5L...1...0,5C |
±0,15 |
- |
- | ||
|
1 мА < I < 3 мА |
1 |
0,08x3 мА/ Ъзм |
- |
- | |
Таблица 11.2 - Метрологические характеристики счетчиков в режиме измерений реактивной мощности/энергии
|
Счетчики кл.т. 0,02 | |||||
|
Диапазон измерений напряжения |
Диапазон измерений силы переменного тока |
Коэффициент мощности |
Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты | ||
|
45 < F < 65 Гц |
65 < F < 200 Г ц (опция) |
200 < F < 400 Г ц (опция) | |||
|
30 В <U <480 В |
50 мА < I <120 A |
0,5L...1...0,5C |
±0,04 |
±0,08 |
±0,16 |
|
10 мА < I < 50 мА |
1 |
±0,04 |
±0,12 |
±0,32 | |
|
0,5L...1...0,5C |
±0,08 | ||||
|
3 мА < I < 10 мА |
1 |
±0,08 |
- |
- | |
|
0,5L...1...0,5C |
±0,16 |
- |
- | ||
|
1 мА < I < 3 мА |
1 |
0,08x3 мА/Гзм |
- |
- | |
|
Счетчики кл.т. 0,05 | |||||
|
Диапазон измерений напряжения |
Диапазон измерений силы переменного тока |
Коэффициент мощности |
Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты | ||
|
45 < F < 65 Гц |
65 < F < 200 Гц (опция) |
200 < F < 400 Гц (опция) | |||
|
30 В <U <480 В |
50 мА < I < 120 А |
0,5L...1...0,5C |
±0,1 |
±0,2 |
±0,4 |
|
10 мА < I < 50 мА |
1 |
±0,1 |
±0,24 |
±0,6 | |
|
0,5L...1...0,5C |
±0,16 | ||||
|
3 мА < I < 10 мА |
1 |
±0,16 |
- |
- | |
|
0,5L...1...0,5C |
±0,3 |
- |
- | ||
|
1 мА < I < 3 мА |
1 |
0,16x3 мА/ !изм |
- |
- | |
|
Примечание: - приведенные в таблице 11.1 и 11.2, пределы допускаемых погрешностей измерений определяются при выборе соответствующих диапазонов силы тока и напряжения; - диапазон измерений мощности/энергии: комбинация диапазонов напряжения и силы тока; - диапазон измерений коэффициента мощности : -1...0...+1; - импульсный выход : 6 Гц - 60 кГц; - импульсный вход: < 200 кГц, напряжение: 0.3.3 В.24 В; - - реактивная мощность Q = Хи^Г^шфк (где к - номер гармоники в сигнале). | |||||
Метрологические характеристики счетчика электрической энергии эталонного трехфазного (ТК2310)
Таблица 12 - Метрологические характеристики счетчиков в режиме измерений напряжения переменного тока
|
Номинальные значения поддиапазонов измерений (ин) |
Пределы допускаемой абсолютной погрешности измерений (% от установленного значения + % от номинального значения диапазона), В |
Разрешение |
|
60 В |
±(0,003 + 0,002) |
10 мкВ |
|
120 В |
±(0,003 + 0,002) |
0,1 мВ |
|
240 В |
±(0,003 + 0,002) |
0,1 мВ |
|
480 В |
±(0,003 + 0,002) |
0,1 мВ |
|
Примечание: - диапазон измерений напряжения (от 10 до 110) % ин | ||
Таблица 13 - Метрологические характеристики счетчиков в режиме измерений силы переменного электрического тока
|
Номинальные значения поддиапазонов измерений (1н) |
Пределы допускаемой абсолютной погрешности измерений (% от установленного значения + % от номинального значения диапазона) в зависимости от частоты, мА, А |
Разрешение | ||
|
45 < F < 65 Гц |
65 < F < 200 Гц (опция) |
200 < F < 400 Гц (опция) | ||
|
5 мА |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
±(0,048 + 0,032) |
1 нА |
|
10 мА |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
10 нА |
|
20 мА |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
10 нА |
|
50 мА |
±(0,003 + 0,002) |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
10 нА |
|
100 мА |
±(0,003 + 0,002) |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
0,1 мкА |
|
200 мА |
±(0,003 + 0,002) |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
0,1 мкА |
|
500 мА |
±(0,003 + 0,002) |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
0,1 мкА |
|
1 А |
±(0,003 + 0,002) |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
1 мкА |
|
2 А |
±(0,003 + 0,002) |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
1 мкА |
|
5 А |
±(0,003 + 0,002) |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
1 мкА |
|
10 А |
±(0,003 + 0,002) |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
10 мкА |
|
20 А |
±(0,003 + 0,002) |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
10 мкА |
|
50 А |
±(0,003 + 0,002) |
±(0,006 + 0,004) |
±(0,012 + 0,008) |
10 мкА |
|
100 А |
±(0,003 + 0,002) |
±(0,012 + 0,008) |
±(0,024 + 0,016) |
100 мкА |
|
Примечание: диапазон измерений силы переменного тока (от 10 до 120) % 1н | ||||
Таблица 14 - Метрологические характеристики счетчиков в режиме измерений частоты/угла сдвига фаз
|
Частота |
Диапазон измерений |
от 45 до 65 Гц |
от 45 до 400 Гц (опция) | |
|
Минимальное разрешение |
0,00001 Гц |
0,00001 Гц | ||
|
Пределы допускаемой относительной погрешности измерений |
±0,005 % |
±0,005 % | ||
|
Угол сдвига фаз |
Диапазон измерений |
от 0° до 360° (I > 50 мА) |
от 0° до 360° (I > 50 мА) | |
|
Минимальное разрешение |
0,000 1° |
0,0001° | ||
|
Пределы допускаемой абсолютной погрешности измерений |
45 Гц < F < 65 Гц |
0,003° |
0,003° | |
|
65 Гц < F < 200 Гц (опция) |
- |
0,01° | ||
|
200 Гц < F < 400 Гц (опция) |
- |
0,02° | ||
Таблица 15.1 - Метрологические характеристики счетчиков в режиме измерений активной мощности/энергии
|
Диапазон напряжения |
Диапазон тока |
Коэффициент мощности |
Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты | ||
|
45 < F < 65 Гц |
65 < F < 200 Гц (опция) |
200 < F < 400 Гц (опция) | |||
|
30 В < U < 480 В |
50 мА < I <120 А |
0,5L...1...0,5C |
±0,01 |
±0,02 |
±0,04 |
|
10 мА < I < 50 мА |
1 |
±0,01 |
±0,03 |
±0,08 | |
|
0,5L...1...0,5C |
±0,02 | ||||
|
3 мА < I < 10 мА |
1 |
±0,02 |
- |
- | |
|
0,5L...1...0,5C |
±0,03 |
- |
- | ||
|
1 мА < I < 3 мА |
1 |
0,02x3 мАЛизм |
- |
- | |
Таблица 15.2 - Метрологические характеристики счетчиков в режиме измерений реактивной мощности/энергии__________________________________________________________________
|
Диапазон напряжения |
Диапазон тока |
Коэффициент мощности |
Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты | ||
|
45 < F < 65 Гц |
65 < F < 200 Гц (опция) |
200 < F < 400 Гц (опция) | |||
|
30 В < U < 480 В |
50 мА < I <120 A |
0,5L...1...0,5C |
±0,02 |
±0,04 |
±0,08 |
|
10 мА < I < 50 мА |
1 |
±0,02 |
±0,06 |
±0,16 | |
|
0,5L...1...0,5C |
±0,04 | ||||
|
3 мА < I < 10 мА |
1 |
±0,04 |
- |
- | |
|
0,5L...1...0,5C |
±0,06 |
- |
- | ||
|
1 мА < I < 3 мА |
1 |
0,04x3 мАЛизм |
- |
- | |
|
Примечание: - приведенные в таблицах 15.1 и 15.2, пределы допускаемых погрешностей, определяются при выборе соответствующих диапазонов силы тока и напряжения; - диапазон измерений мощности/энергии: комбинация диапазонов напряжения и силы тока; - диапазон измерений коэффициента мощности: -1...0...+1; - импульсный выход: от 6 до 60 кГц; - импульсный вход: < 200 кГц, напряжение: 0.3.3 В...24 В; - - реактивная мощность Q = ХикНк^тфк(где к - номер гармоники в сигнале). | |||||
Таблица 16 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В; |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 48 до 52 |
|
Потребляемая мощность, В-А, не более |
60 |
|
Условия эксплуатации: - температура окружающей среды, °С; |
от +10 до+25 |
|
- относительная влажность воздуха при+20°С, %, не более: |
от +18 до+28 (для ТК2100) 60 |
|
- атмосферное давление, кПа |
80 (для ТК2100) от 84 до 106,7 |
|
Габаритные размеры, мм, не более: - длина; |
270 |
|
- ширина; |
400 |
|
-высота |
190 |
|
Масса, кг, не более |
10 |
Таблица 17 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
Знак утверждения типа
наносится на наклейку - шильд методом лазерной гравировки, расположенную на задней панели счетчика и на титульный лист паспорта.
Комплектность
Таблица 18 - Комплектность счетчика ТК2000
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии эталонный |
ТК2000 |
1 шт. |
|
Измерительные провода, переходные штекеры |
- |
1 кт. |
|
Кабель питания |
- |
1 шт. |
|
Предохранители |
- |
3 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Типовые применения» документа «Счетчики электрической энергии эталонные Теккноу ТК2000. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261 Средства измерений электрических и магнитных величин. Общие технические условия;
Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 (Приложение А, Б, В);
Государственная поверочная схема для средств измерений силы переменного электрического тока от К10’8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 17 марта 2021 г. № 668;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706;
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360;
ТУ26.51.63-048-44345622-2022 «Счетчики электрической энергии эталонные Теккноу ТК2000. Технические условия».
Другие Счетчики электроэнергии
