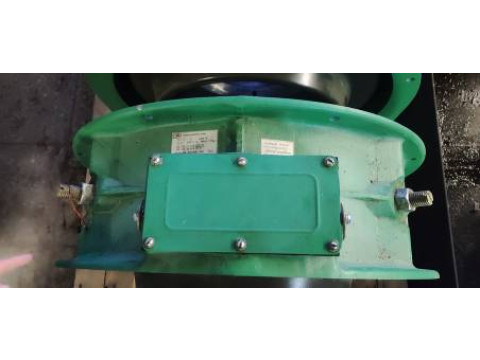

Трансформаторы тока ТШЛ-20
| Номер в ГРСИ РФ: | 95986-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
|
95986-25: Описание типа
2025-95986-25-1.pdf
|
Скачать | 326.3 КБ |
Трансформаторы тока ТШЛ-20 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий в пофазно-экраниронированных токопроводах с номинальным напряжением переменного тока до 20 кВ частотой 50 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95986-25 | ||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||
| Модель | ТШЛ-20 | ||||||||||||
| Приказы |
№1506 от
25.07.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5eae197b-f135-93d4-0a89-da9257995b3f | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
АО ВО «Электроаппарат», РОССИЯ, 199106, г. Санкт-Петербург, 24 линия В.О., д. 3-7, лит. И, оф. 1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
(с 25.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95986-25: Описание типа
2025-95986-25.pdf
Файл устарел
|
Скачать | 326.3 КБ | |
|
95986-25: Описание типа
2025-95986-25-1.pdf
|
Скачать | 326.3 КБ |
Описание типа
Назначение
Трансформаторы тока ТШЛ-20 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий в пофазно-экраниронированных токопроводах с номинальным напряжением переменного тока до 20 кВ частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.
Конструктивно трансформаторы состоят из двух магнитопроводов с намотанными на них вторичными обмотками, залитыми в эпоксидный компаунд так, что образуется монолитный кольцеобразный изоляционный блок, в боковом приливе которого расположены зажимы вторичных обмоток. В изоляционный блок трансформаторов залито экранирующее металлическое кольцо, электрически соединяемое с шиной при помощи потенциалосъемника. Трансформаторы выпущены в модификации ТШЛ-20-I.
К трансформаторам данного типа относятся трансформаторы тока ТШЛ-20 с зав. №№ 17, 18, 19.
Заводской номер нанесен на маркировочную наклейку, расположенную на корпусе трансформаторов, типографским методом в виде цифрового кода.
Общий вид трансформаторов с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Маркировочная наклейка с указанием места нанесения заводского номера и места нанесения знака утверждения типа представлена на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - пломба завода-изготовителя. Нанесение знака поверки на трансформаторы не предусмотрено.

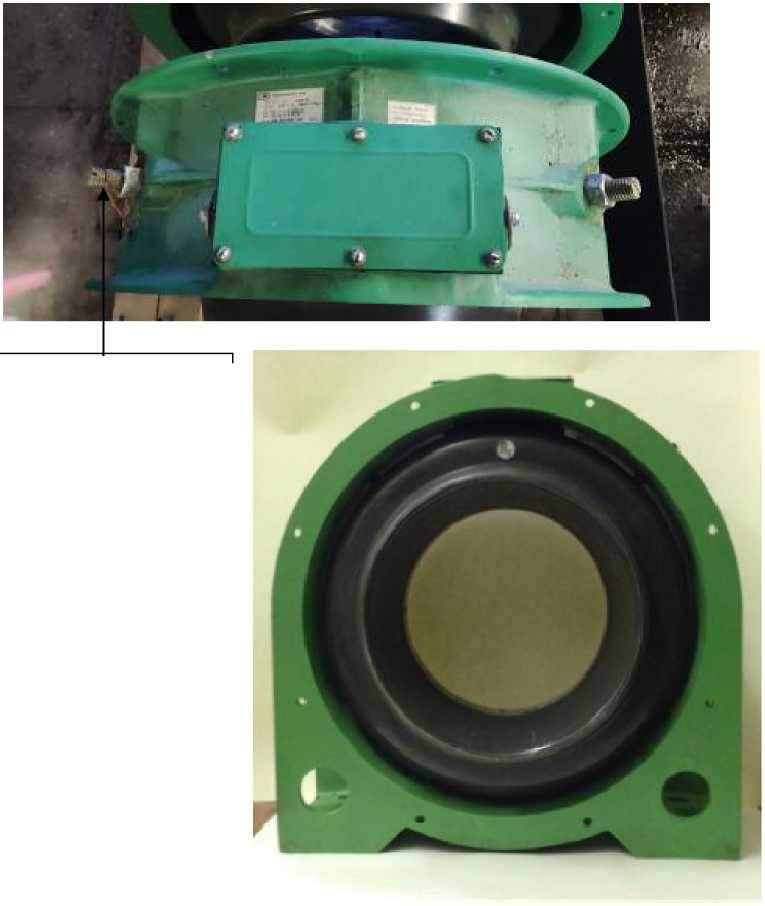

Место пломбирования пломбой завода-изготовителя
Рисунок 1 - Общий вид трансформаторов с указанием места ограничения доступа к местам настройки (регулировки)
ЭД трансформатор ттюка
ТШЛ-20-1 Y3 wb.N 17 ◄---
20 kV 6000/5 А Масса 135 kg
1И-1И; 120 У-A 0.2S 22
2li-2M;|30 V'A 5Р 16
ГЙ41+-004-00213606 - 2007 2021
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Маркировочная наклейка с указанием места нанесения заводского номера и места нанесения знака утверждения типа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
20 |
|
Наибольшее рабочее напряжение, кВ |
24 |
|
Номинальное значение частоты переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
6000 |
|
Номинальный вторичный ток, А |
5 |
|
Количество вторичных обмоток |
2 |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета - для защиты |
0,2S 5P |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, ВА - обмотки для измерений и учета - обмотки для защиты |
20 30 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета |
22 |
|
Номинальная предельная кратность вторичной обмотки для защиты |
16 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахглубинахширина), мм, не более |
796x350x760 |
|
Масса, кг, не более |
135 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У |
|
Категория размещения по ГОСТ 15150-69 |
3 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -5 до +70 от 40 до 80 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
400000 |
Знак утверждения типа
наносится на маркировочную наклейку трансформаторов, титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТШЛ-20 |
1 шт. |
|
Руководство по эксплуатации |
ДУБК.671235.001РЭ |
1 экз. |
|
Паспорт |
ДУБК.671235.001ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Методика измерений» документа ДУБК.671235.001РЭ «Трансформаторы тока ТШЛ-20. Руководство по эксплуатации».
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
