Уровнемеры ультразвуковые SMARTSONIC
| Номер в ГРСИ РФ: | 95988-25 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО "ЮМИС ПРО", г. Домодедово, Московская обл. |
Уровнемеры ультразвуковые SMARTSONIC (далее - уровнемеры) предназначены для измерений уровня жидкости и сыпучих материалов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95988-25 | ||||||||||||||||||||||||||||||
| Действует | по 29.07.2030 | ||||||||||||||||||||||||||||||
| Наименование | Уровнемеры ультразвуковые | ||||||||||||||||||||||||||||||
| Модель | SMARTSONIC | ||||||||||||||||||||||||||||||
| Модификации |
SMARTSONIC U-U300-А6-1-К-24-1-MR SMARTSONIC U-U200-А1-1-К-24-1-MR SMARTSONIC U-U200-А20-1-К-24-1-HТ SMART-SONIC U-U300-А60-1-К-24-1-HТ SMARTSONICM-M40-А5-1-К-24-1-MR SMARTSONIC M-M44-А20-1-К-24-1-MR SMARTSONIC S-S90-А10-1-Р-24-1-МВ SMARTSONIC-S-S92-А1-1-Р-24-1-MR SMARTSONIC S-S96-А70-1-Р-24-1-MR |
||||||||||||||||||||||||||||||
| Приказы |
№1524 от
29.07.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 835368b3-c55f-2290-5deb-2a9a37ef0fd1 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ЮМИСПРО», РОССИЯ, 142005, Московская обл., г. Домодедово, мкр. Северный, ул. Советская, д. 50, кв. 478; 142603, Московская обл., г. Орехово-Зуево, 1-й Подгорный пр-д, д. 3
Поверка
| Методика поверки / информация о поверке |
МП-447-2024 Государственная система обеспечения единства измерений. Уровнемеры микроволновые SMARTSONIC. Методика поверки
(с 29.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм
3 года
для уровнемеров с пределами допускаемой абсолютной погрешности свыше 3 мм
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95988-25: Описание типа
2025-95988-25.pdf
Файл устарел
|
Скачать | 474.9 КБ | |
|
95988-25: Методика поверки
МП-447-2024
2025-mp95988-25.pdf
Файл устарел
|
Скачать | 2.1 MБ | |
|
95988-25: Описание типа
2025-95988-25-1.pdf
|
Скачать | 474.9 КБ | |
|
95988-25: Методика поверки
МП-447-2024
2025-mp95988-25-1.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Уровнемеры ультразвуковые SMARTSONIC (далее - уровнемеры) предназначены для измерений уровня жидкости и сыпучих материалов.
Описание
Принцип действия уровнемеров основан на локации измеряемых уровней жидкости и сыпучих материалов ультразвуковыми импульсами. Мерой уровня при этом является время распространения ультразвуковых колебаний от источника излучения до границы раздела продукт-воздух.
Уровнемеры SMARTSONIC изготавливаются и выпускаются трех серий ULTRA (далее - U), SMART (далее - S) и МАХ (далее - M) отличающихся друг от друга следующими конструктивными особенностями: диапазоном измерений, типом механического и
электрического соединений, возможностью и способом конфигурирования и номенклатурой/типом выходного сигнала, набором диагностических и вспомогательных функций, возможностью автономной работы и дистанционной передачи информации с помощью проводных и беспроводных каналов связи и монтируются на месте установки с помощью резьбового или фланцевого соединения. Уровнемеры серии U и M представлены на рисунках 1 и 2 соответственно. Уровнемеры серии S представлены на рисунке 3.
Структура условного обозначения уровнемеров:
«Уровнемер ультразвуковой SMARTSONIC /1//2//3//4//5//6//7//8», где: Уровнемер ультразвуковой SMARTSONIC - тип уровнемера;
1 - Ультразвуковые преобразователи серий: U-ULTRA, S-SMART и М-МАХ;
2 - Модели: U200, U300, M40, M41, M42, M43, M44, S90, S91, S91F, S92, S93, S95, S96;
3 - Диапазон измерений (для серии U): А1 - до 1 м; А2 - до 2 м; А 3.5 - до 3,5 м; А4 - до 4 м; А5 - до 5 м; А6 - до 6 м; А7 - до 7 м; А10 - до 10 м; А15 - до 15 м; А20 - до 20 м; А35 - до 35м; А40 - до 40 м; А60 - до 60 м; А70 - до 70 м;
4 - Электронный блок: 1 - с электронным блоком; 0 - без электронного блока;
5 - Вариант исполнения: К - компактное; Р- раздельное;
6 - Питание уровнемера: 24 - постоянного тока от 10 до 36 В; 220 - переменного тока от 100 до 230 В;
7 - Аналоговые выходные сигналы: 0 - нет; 1 - токовый от 0 до 20 мА или от 4 до 20 мА; 2 - импульсный/частотный выход;
8 - Цифровой интерфейс: 0 - нет; MR - Modbus RTU; MT - Modbus TCP; НТ - HART; DP -Profibus-DP; PA - Profibus-PA; LRW - LoRaWAN; LPW - LPWAN; МВ - M-Bus.
Уровнемеры состоят из ультразвукового преобразователя (далее - преобразователь) и электронного блока (далее - ЭБ).
Уровнемеры серии U имеют две модели -U200 и U300, различающиеся диапазонами и погрешностями измерений. Уровнемеры модели U200 имеют исполнения U200-A1, U200-A2, U200-A6, U200-A10, U200-A20, различающиеся диапазонами измерений. Уровнемеры модели U300 имеют исполнения U3OO-A6, U3OO-A1O, U3OO-A15, U3OO-A3O, U3OO-A6O, различающиеся диапазонами измерений.
В состав уровнемеров серии U модели U200 входят преобразователь и ЭБ компактного исполнения. К ЭБ уровнемеров серии U модели U200 может быть подключен выносной контроллер для сбора и передачи информации с нескольких уровнемеров.
В состав уровнемеров серии U модели U300 входят преобразователь и ЭБ, размещенные в едином корпусе. К уровнемерам серии U модели U300 может быть подключен контроллер для сбора и передачи информации с нескольких уровнемеров. Уровнемеры серии U могут изготавливаться со встроенным дисплеем по дополнительному заказу.
В состав уровнемера серии M входят преобразователь и ЭБ моделей: M40, M41, M42, M43, M44, которые отличаются типом интерфейса, метрологическими и техническими характеристиками. Уровнемеры серии М имеют встроенный дисплей.
Уровнемеры монтируются над поверхностью измеряемой среды. Настройка уровнемера осуществляется на месте монтажа.
В состав уровнемера серии S входят преобразователь моделей: S90, S91, S91F, S92, S93, S95, S96 и ЭБ раздельного исполнения моделей: MU90, MU95, которые отличаются типом интерфейса, метрологическими и техническими характеристиками. Преобразователь монтируется над поверхностью измеряемой среды. ЭБ в зависимости от исполнения рассчитаны для подключения одного или нескольких датчиков и формирования выходных сигналов. ЭБ могут иметь вход для подключения внешнего датчика температуры. Общий вид электронных блоков MU90, MU95 уровнемеров серии S представлен на рисунке 4.
К уровнемерам всех серий может быть подключен дисплей SMARTVIEW, который предназначен для отображения результатов измерений, текущих настроек и конфигурирования, а также контроллер для сбора и передачи информации с нескольких уровнемеров. Общий вид дисплея SMARTVIEW представлен на рисунке 5.
Заводские номера уровнемеров в виде цифрового обозначения, состоящего из арабских цифр, наносятся на маркировочную табличку методом лазерной гравировки или термопечати. Места нанесения заводского номера и места нанесения маркировочной таблички представлены на рисунке 6.
Нанесение знака поверки на уровнемеры не предусмотрено. Знак поверки наносится на свидетельство о поверке или в руководство по эксплуатации на уровнемеры.
Пломбирование уровнемеров не предусмотрено.
U200 U300

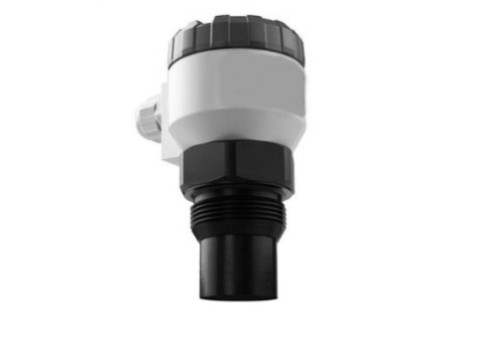

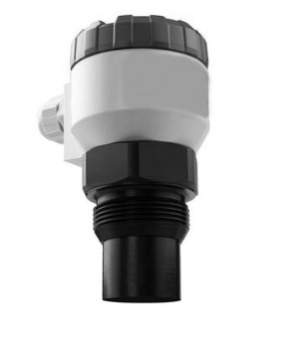

Рисунок 1 - Общий вид уровнемеров серии U
M40, 41
M44
M42 M43
Рисунок 2 - Общий вид уровнемеров серии М
S91
S91F
S92
S93
S96
S95
Рисунок 3 - Общий вид уровнемеров серии S

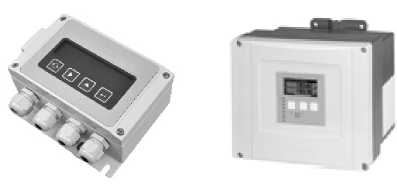

Рисунок 4 - Общий вид электронных блоков FMU90, FMU95 уровнемеров серии S

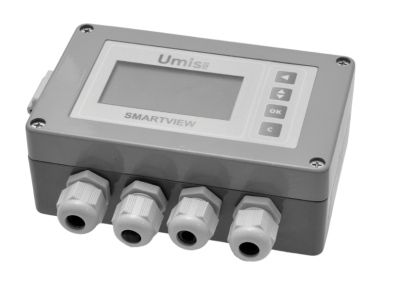

Рисунок 5 - Общий вид дисплея SMARTVIEW

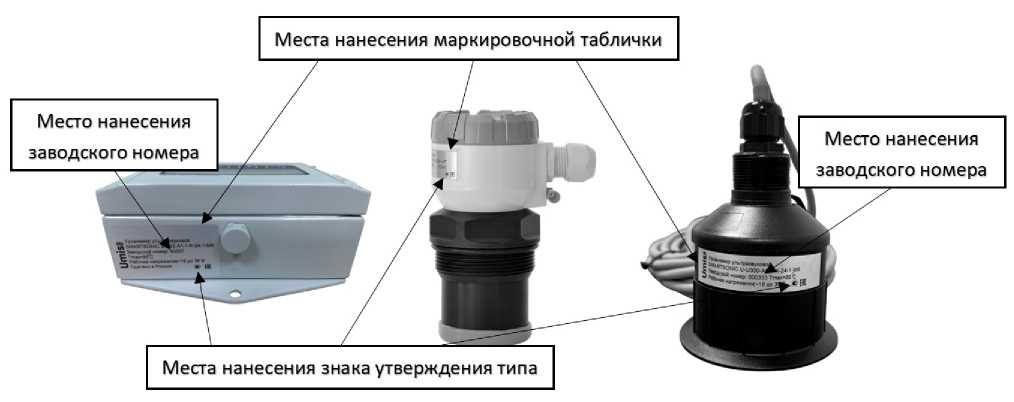

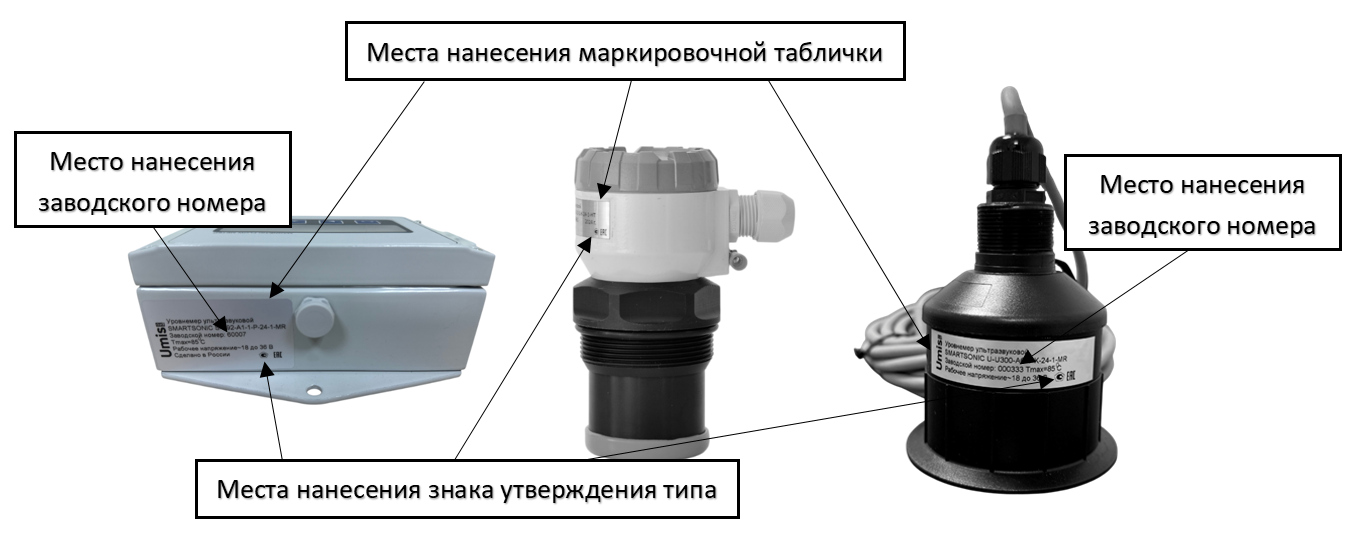

Рисунок 6 - Места нанесения маркировочной таблички и места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) в уровнемерах является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО не разделено на метрологически значимую часть и не значимую части. Конструкция уровнемеров исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений ПО и измеренных (вычисленных) данных.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Уровнемеры серии U |
Уровнемеры серии M |
Уровнемеры серии S | |
|
Номер версии (идентификационный номер) ПО |
V03.XX1) |
V01.XX1) |
V02.XX1) |
|
1) «X» не относятся к метрологически значимой части ПО и принимают значения: от 0 до 9 | |||
Технические характеристики
Таблица 2 -
U модели U200
ристики
|
Xарактеристики |
Значение | ||||
|
Исполнение уровнемера |
U200-A1 |
U200-A2 |
U200-А6 |
U200-А10 |
U200-A20 |
|
Диапазон измерений уровня жидкости и сыпучих материалов, м1) |
от 0,1 до 1 |
от 0,2 до 2 |
от 0,3 до 6 |
от 0,4 до 10 |
от 0,5 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений уровня жидкости и сыпучих материалов, мм |
±1,5; ±2; ±3; ±4; ±5; ±30; ±402) | ||||
|
1) Указан максимальный диапазон измерений уровня жидкости и сыпучих материалов. Диапазон измерений конкретного уровнемера указывается в паспорте; 2) Конкретное значение указывается в паспорте | |||||
Таблица 3 - Метрологические характеристики уровнемеров серии U модели U300
|
Характеристики |
Значение | ||||
|
Исполнение уровнемера |
U300-A6 |
U300-А10 |
U300-А15 |
U300-А30 |
U300-А60 |
|
Диапазон измерений уровня жидкости и сыпучих материалов, м1) |
от 0,2 до 6 |
от 0,35 до 10 |
от 0,5 до 15 |
от 0,6 до 30 |
от 0,4 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений уровня жидкости и сыпучих материалов, мм |
±5 | ||||
|
1) Указан максимальный диапазон измерений. Диапазон измерений конкретного уровнемера указывается в паспорте | |||||
Таблица 4 - Технические характеристики уровнемеров серии U
|
Характеристики |
Значение | |
|
U200 |
U300 | |
|
Температура измеряемой среды, °С |
от -40 до + 80 |
от -40 до + 95 |
|
Количество разрядов индикатора |
6 | |
|
Напряжение питания постоянного тока, В |
от 10 до 36 | |
|
Абсолютное давление измеряемой среды, МПа |
от 0,05 до 0,31) | |
|
Габаритные размеры (длина*ширинахвысота), мм, не более |
175x150x310 |
295x295x765 |
|
Масса, кг, не более |
4 |
6 |
|
Температура окружающего воздуха при эксплуатации, °С: - уровнемеры без дисплея - уровнемеры с дисплеем |
от -40 до +80 от -20 до +60 | |
|
Условия эксплуатации: - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа |
95 от 84,0 до 106,7 | |
|
1) В зависимости от исполнения | ||
Таблица 5 - Метрологические характеристики уровнемеров серии M
|
Характеристики |
Значение | ||||
|
Модель электронного блока |
M40 |
M41 |
M42 |
M43 |
M44 |
|
Диапазон измерений уровня жидкости и сыпучих материалов, м1): |
от 0,25 до 5 |
от 0,35 до 8 |
от 0,4 до 10 |
от 0,6 до 15 |
от 0,5 до 20 |
|
Пределы допускаемой погрешности измерений уровня жидкости и сыпучих материалов по цифровому выходному сигналу или дисплею: - Lmin < Lизм < 1750 (абсолютная), мм - Lmin < Lизм < 2000 (абсолютная), мм - 1750 < Lизм < Lmax (относительная), % - 2000 < Lизм < Lmax (относительная), % |
±3,5 _ ±0,2 _ |
_ ±4 _ ±0,2 | |||
|
Примечание - введены следующие обозначения: Lmin - минимальное значение диапазона измерений уровня жидкости и сыпучих материалов, мм; Lmax - максимальное значение диапазона измерений уровня жидкости и сыпучих материалов, мм; L изм - измеренное значение уровня жидкости и сыпучих материалов, мм 1) Указан максимальный диапазон измерений уровня жидкости и сыпучих материалов. Диапазон измерений конкретного уровнемера указывается в паспорте | |||||
Таблица 6 - Технические характеристики уровнемеров серии M
|
Характеристики |
Значение | ||||
|
Модель электронного блока |
М40 |
М41 |
М42 |
М43 |
М44 |
|
Температура измеряемой среды, °С |
от -40 до +80 | ||||
|
Количество разрядов индикатора |
6 | ||||
|
Абсолютное давление измеряемой среды, МПа |
от 0,07 до 0,3 |
от 0,07 до 0,25 | |||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 100 до 230 от 49 до 51, от 59 до 61 от 10 до 36 | ||||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
175 150 310 | ||||
|
Масса, кг, не более |
4,5 | ||||
|
Условия эксплуатации: - температура окружающего воздуха при эксплуатации, °С - относительная влажность окружающего воздуха при температуре 35 °С, %, не более - атмосферное давление, кПа |
от -20 до +60 95 от 84,0 до 106,7 | ||||
Таблица 7 - Метрологические характеристики уровнемеров серии S (ультразвуковой преобразователь S9x с электронным блоком MU9x)
|
Характеристики |
Значение | ||||
|
Модель преобразователя |
S90,91, S91F |
S92 |
S93 |
S95 |
S96 |
|
Модель электронного блока |
MU90, MU95 | ||||
|
Диапазон измерений уровня жидкости и сыпучих материалов, м: |
от 0,3 до 10 |
от 0,4 до 20 |
от 0,6 до 25 |
от 0,8 до 45 |
от 1,6 до 70 |
|
Пределы допускаемой относительной погрешности измерений уровня жидкости и сыпучих материалов по цифровому выходному сигналу или дисплею, % |
±0,21) | ||||
|
Пределы допускаемой абсолютной погрешности измерений уровня жидкости и сыпучих материалов по цифровому выходному сигналу или дисплею, мм |
±3,52) | ||||
|
1) Для диапазона >1,75 м; 2) Для диапазона <1,75 м | |||||
Таблица 8 - Технические характеристики ультразвуковых преобразователей S9x уровнемеров серии S
|
Характеристики |
Значение | |||||
|
Модель преобразователя |
S90, S91 |
S91F |
S92 |
S93 |
S95 |
S96 |
|
Количество разрядов индикатора |
6 | |||||
|
Абсолютное давление измеряемой среды, МПа |
от 0,07 до 0,4 |
от 0,07 до 0,4 |
от 0,07 до 0,3 |
от 0,07 до 0,15 | ||
|
Температура измеряемой среды, °С |
от -40 до +80 |
от -40 до +105 |
от -40 до +95 |
от -40 до +80 |
от -40 до +150 | |
Продолжение таблицы 8
|
Характеристики |
Значение | |||||
|
Модель преобразователя |
S90, S91 |
S91F |
S92 |
S93 |
S95 |
S96 |
|
Г абаритные размеры, мм, не более - длина - ширина - высота |
85 75 120 |
110 100 130 |
200 190 145 |
245 235 160 |
250 240 160 | |
|
Масса, кг, не более |
6,0 | |||||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа |
от -55 до +85 95 от 84,0 до 106,7 | |||||
Таблица 9 - Технические характеристики электронных блоков MU9x уровнемеров серии S
|
Характеристики |
Значение | |
|
Модель электронного блока1) |
MU90 |
MU95 |
|
Модель ультразвукового преобразователя |
S9x | |
|
Количество подключаемых ультразвуковых преобразователей |
от 1 до 2 |
от 1 до 10 |
|
Количество датчиков, шт. |
от 1 до 6 |
_ |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 100 до 230 от 49 до 51, от 59 до 61 от 10 до 36 | |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
235 185 205 | |
|
Масса, кг, не более |
2,0 | |
|
Условия эксплуатации: - температура окружающего воздуха при эксплуатации, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа |
от -20 до +60 95 от 84,0 до 106,7 | |
|
1) Модель электронного блока для конкретного уровнемера указывается в паспорте | ||
Таблица 10 - Технические характеристики дисплея SMARTVIEW
|
Характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
175 |
|
- ширина |
150 |
|
- высота |
150 |
|
Масса, кг, не более |
2,0 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха при эксплуатации, °С |
от -20 до +60 |
Таблица 11 - Показатели надежности
|
Характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на маркировочную табличку методом лазерной гравировки, термопечати или при помощи наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер ультразвуковой1) |
SMARTSONIC |
1 шт. |
|
Уровнемеры ультразвуковые SMARTSONIC. Руководство по эксплуатации |
26.51.52-008-52094329-2024 РЭ |
1 экз.2) |
|
Уровнемер ультразвуковой SMARTSONIC. Паспорт |
_ |
1 экз. |
|
Дополнительные аксессуары |
По заказу | |
|
Дисплей SMARTVIEW |
_ |
По заказу |
|
1) Серия и модель и исполнение уровнемера в соответствии с заказом; 2) Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки | ||
Сведения о методах измерений
приведены в разделе 3 «Общее устройство и принцип работы» документа «Уровнемеры ультразвуковые SMARTSONIC. Руководство по эксплуатации. 26.51.52-008-52094329-2024 РЭ».
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-004-52094329-2024 «Уровнемеры ультразвуковые SMARTSONIC.
Технические условия».
Другие Уровнемеры
