Хроматографы газовые специализированные МАГ
| Номер в ГРСИ РФ: | 95990-25 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | ООО НТФ "БАКС", г.Самара |
Хроматографы газовые специализированные МАГ (далее - хроматографы) предназначены для непрерывных автоматических измерений молярной доли компонентов природного газа в соответствии с ГОСТ 31371.7-2020 (метод Б).
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95990-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 29.07.2030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Хроматографы газовые специализированные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | МАГ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
1 2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1524 от
29.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8a177de7-5f99-9949-454d-a4a656566361 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО НТФ «БАКС», РОССИЯ, 443022, г. Самара, пр-кт Кирова, д. 10; 443022, г. Самара, пр-кт Кирова, д. 22
Поверка
| Методика поверки / информация о поверке |
МП 242-2600-2024 Государственная система обеспечения единства измерений. Хроматографы газовые специализированные МАГ. Методика поверки
(с 29.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95990-25: Описание типа
2025-95990-25.pdf
Файл устарел
|
Скачать | 305.5 КБ | |
|
95990-25: Методика поверки
МП 242-2600-2024
2025-mp95990-25.pdf
Файл устарел
|
Скачать | 2.2 MБ | |
|
95990-25: Описание типа
2025-95990-25-1.pdf
|
Скачать | 305.5 КБ | |
|
95990-25: Методика поверки
МП 242-2600-2024
2025-mp95990-25-1.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Хроматографы газовые специализированные МАГ (далее - хроматографы) предназначены для непрерывных автоматических измерений молярной доли компонентов природного газа в соответствии с ГОСТ 31371.7-2020 (метод Б).
Описание
Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой колонки и подвижной фазой - газом-носителем с последующим детектированием.
Хроматограф состоит из следующих блоков:
- блок аналитический в составе:
■ детектор(ы) по теплопроводности (ДТП);
■ система хроматографических колонок;
■ устройство ввода пробы: кран-дозатор газовых проб
- блок газового питания;
- блок электроники;
- блок питания;
- блок управления;
- клеммная колодка для подключения внешних электрических цепей;
- обогреваемые газовые вводы (опционально);
- кран обратной продувки;
- сенсорный ЖК дисплей и панель светодиодов (опционально).
К хроматографам газовым специализированным МАГ относятся хроматографы модели КС 50.310-000, которые выпускаются в двух исполнениях:
исполнение 1 - взрывозащищенное;
исполнение 2 - невзрывозащищенное (лабораторное).
Хроматографы во взрывозащищенном исполнении представляют собой моноблочную конструкцию промышленного производства в корпусе из алюминиевого сплава.
Хроматографы в невзрывозащищенном (лабораторном) исполнении представляют собой моноблочную конструкцию промышленного производства в стальном корпусе.
Каждый экземпляр хроматографа имеет серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесенного на табличку (шильдик) ударным методом, обеспечивающим его прочтение и сохранность в процессе эксплуатации. Пример записи серийного номера хроматографа: № 111111.
Нанесение знака поверки на хроматограф не предусмотрено.

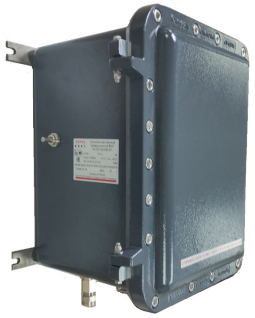

Общий вид, место нанесения серийного номера и знака утверждения типа хроматографов во взрывозащищенном исполнении (исполнение 1) с сенсорным ЖК дисплеем и панелью светодиодов приведены на рисунке 1.
Общий вид, место нанесения серийного номера и знака утверждения типа хроматографов во взрывозащищенном исполнении (исполнение 1) без сенсорного ЖК дисплея и панели светодиодов приведены на рисунке 2.

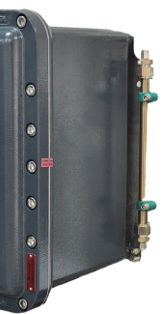

Схема пломбировки хроматографов во взрывозащищенном исполнении (исполнение 1) от несанкционированного доступа представлена на рисунке 3. Пломбирование хроматографа осуществлено с применением пломбы-наклейки.

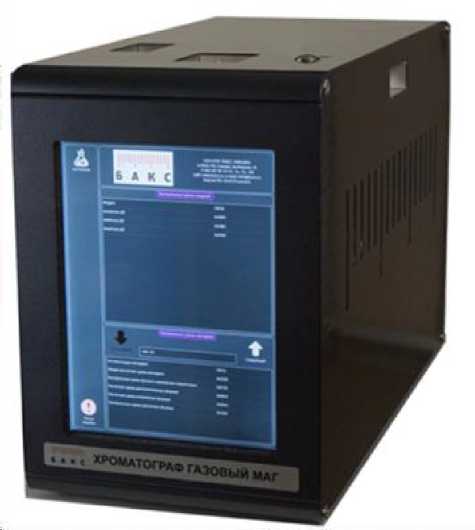

Общий вид хроматографов в невзрывозащищенном (лабораторном) исполнении (исполнение 2) с сенсорным ЖК дисплеем приведен на рисунке 4.
Общий вид хроматографов в невзрывозащищенном (лабораторном) исполнении (исполнение 2) с панелью светодиодов и без сенсорного ЖК дисплея приведен на рисунке 5.
Место нанесения серийного номера и знака утверждения типа на хроматографы в невзрывозащищенном (лабораторном) исполнении приведено на рисунке 6.
Схема пломбировки хроматографов в невзрывозащищенном (лабораторном) исполнении от несанкционированного доступа представлена на рисунке 7. Пломбирование хроматографа осуществлено с применением пломбы-наклейки

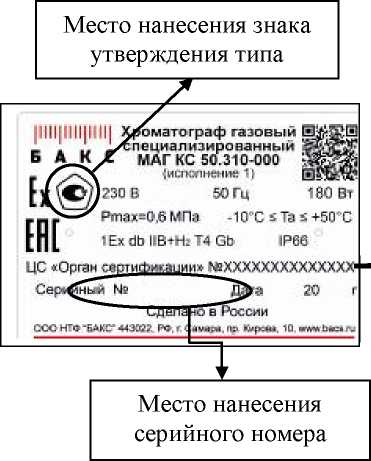

Место нанесения знака утверждения типа
ill Ik If Хроматограф газовый Э&$ЙИ
' /1 специализированный
Б &W £ МАГ КС 5£Э10-000 Ж^Й
_ {исполнение *;
[ £ Cj ™ I > 50 Гц 180 ВТ
ИМХЧ^МП» -10°С *та £ <-50"С
1Ея dbllB+H;T4 Gb 1РВЙ
ПС «Орган ЯртифнкЗцИИ» WXXXXXXXXXXXXXX £ерийнь^№ Д^га К) г
Сде la—з в России
ОСС-НТО -БАК~443Д2Р FG. Сймырн.Пр KwftstU. 1U ■alitor-
Место нанесения серийного номера

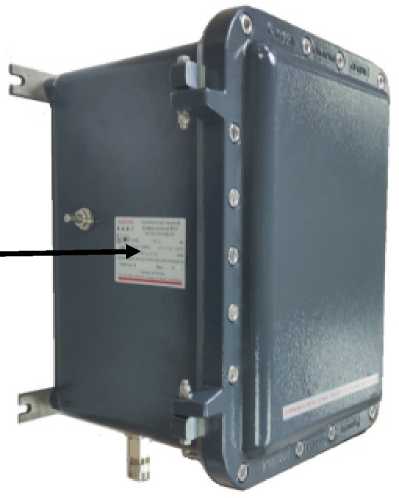

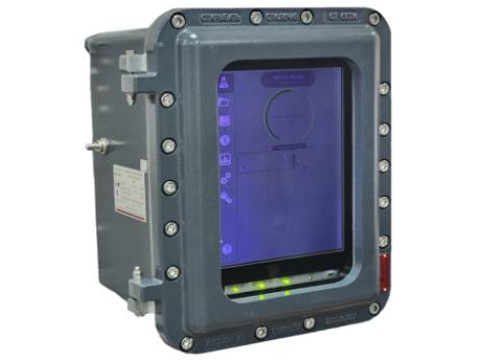

Рисунок 1 - Общий вид, место нанесения серийного номера и знака утверждения типа на хроматографы во взрывозащищенном исполнении (исполнение 1) с сенсорным ЖК дисплеем и панелью светодиодов
Рисунок 2 - Общий вид, место нанесения серийного номера и знака утверждения типа на хроматографы во взрывозащищенном исполнении (исполнение 1) без сенсорного ЖК дисплея и панели светодиодов
Место пломбирования

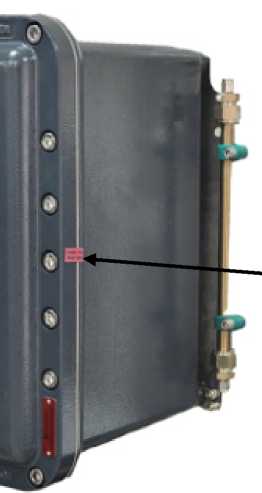

Рисунок 3 - Место пломбирования от несанкционированного доступа хроматографов во взрывозащищенном исполнении (исполнение 1)

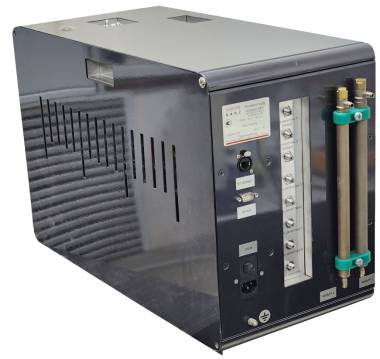

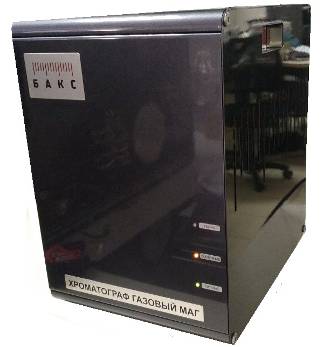

Рисунок 4 - Общий вид хроматографов в невзрывозащищенном (лабораторном) исполнении (исполнение 2) с сенсорным ЖК дисплеем
Рисунок 5 - Общий вид хроматографов в невзрывозащищенном (лабораторном) исполнении (исполнение 2) с панелью светодиодов

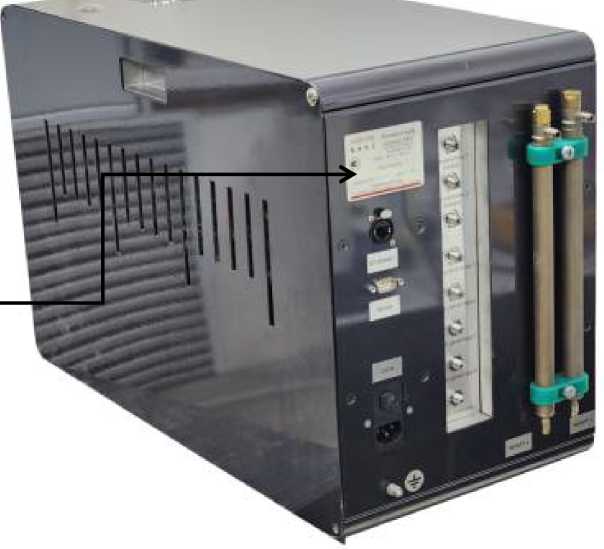

Рисунок 6 - Место нанесения серийного номера и знака утверждения типа на хроматографы в невзрывозащищенном (лабораторном) исполнении (исполнение 2)
Место пломбирования

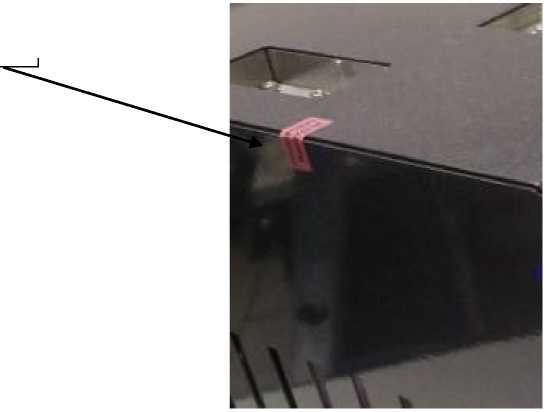

Рисунок 7 - Место пломбирования от несанкционированного доступа хроматографов в невзрывозащищенном (лабораторном) исполнении (исполнение 2)
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) «Анализатор» хроматографов предназначено для сбора, обработки, хранения и представления результатов хроматографических измерений и функционирует в среде встроенного программируемого логического контроллера хроматографа.
Встроенное ПО выполняет следующие функции:
- управление хроматографом;
- настройка программы, обработка данных в реальном времени и управление хроматографом;
- формирование и математическая обработка хроматограмм;
- вычисление результатов градуировки и результатов измерений молярной доли компонентов с формированием отчета;
- вычисление на основе измеренных значений молярной доли компонентов значений физико-химических параметров природного газа (теплоты сгорания, относительной и абсолютной плотности, коэффициента сжимаемости и числа Воббе) в соответствии с ГОСТ 31369-2021 с формированием отчета (при необходимости);
- удаленный контроль, сбор, обработка, хранение и защита результатов измерений;
- проведение диагностических проверок отдельных блоков и узлов прибора и прибора в целом;
- идентификация и регламентация прав доступа.
К метрологически значимой части ПО СИ относятся:
- динамические библиотеки, в которых проводят вычисления;
- конфигурационные блоки настроек методики анализа, в которых описываются порядок и алгоритм вычислений.
Метрологические характеристики хроматографов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
ПО сертифицировано в ФГУП «ВНИИМ им. Д.И. Менделеева» (Сертификат соответствия № ПО ИМ-10-2023 ПО «Анализатор», версия 02.03, расчетный модуль версии 0x25391G8D» от 23.06.2023 (по ГОСТ 31371.7-2020 (методы А и Б) и ГОСТ 31369-2021). ПО позволяет по результатам измерений молярной доли компонентов проводить вычисление значений физико-химических показателей (теплота сгорания, относительная и абсолютная плотность, коэффициент сжимаемости и число Воббе) природного газа в соответствии с ГОСТ 31369-2021.
Таблица 1 - Идентификационные данные ПО средства измерений
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Анализатор» v.02.03 |
|
Номер версии расчетного модуля методики для расчётов по ГОСТ 31371.7 2020 (методы А и Б) и ГОСТ 31369 2021 |
0x25391C8D* |
|
Цифровой идентификатор (алгоритм вычисления CRC32): Расчётная библиотека «AnalizCalc.dll» Расчётная библиотека «AddFunct.dll» Расчётная библиотека «RegressCalc.dll» Расчётная библиотека «DewPoint.dll» Расчётная библиотека «DewPointEOS.dll» |
0x1BFEB1EF 0x18B1811B 0xF2532F35 0x7F06F760 0xC66A6CA6 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32** |
|
Номер версии ПО «Анализатор», устанавливаемого на внешнем ПК |
02.03 релиз 12 (и выше) |
Окончание таблицы 1
|
Идентификационные данные (признаки) |
Значение |
|
Примечания: * - В качестве версии расчетного модуля используется интегральная контрольная сумма на базе следующих четырёх: 0x17591BB1 - контрольная сумма массива физико-химических параметров веществ; 0x07427460 - контрольная сумма настраиваемых диалогов с пользователем; 0x5F343B86 - контрольная сумма массива расчетных параметров; 0xA42210AA - контрольная сумма массива функций. * * CRC32 построена на полиноме ХЛ32+ХЛ2б+ХЛ23+ХЛ22+ХЛ1б+ХЛ12+ХЛ11+ХЛ10+ХЛ8+ХЛ7+ХЛ5+ХЛ4+ХЛ2+ХЛ1+1 c начальным значением OxFFFFFFFF | |
Технические характеристики
Таблица 2 - Метрологические характеристики хроматографов
|
Наименование компонента |
Диапазон измерений молярной доли компонента, % |
Пределы допускаемой абсолютной погрешности, ± Л, мол. доля, % 1) |
|
Этан (С2Нб) |
от 0,005 до 15 |
0,04-х + 0,0013 |
|
Пропан (СэНб) |
от 0,005 до б,0 |
0,0б- х + 0,0012 |
|
Изобутан (и-СдНю) |
от 0,005 до 4,0 |
0,0б- х + 0,0012 |
|
н-Бутан (н-СдНю) |
от 0,005 до 4,0 |
0,0б- х + 0,0012 |
|
Изопентан (и-С5Н12) |
от 0,005 до 2,0 |
0,0б- х + 0,0012 |
|
н-Пентан (н-С5Н12) |
от 0,005 до 2,0 |
0,0б- х + 0,0012 |
|
Неопентан (нео-С5Н12) |
от 0,005 до 0,05 |
0,0б -х + 0,0012 |
|
Сб+2) |
от 0,005 до 1,5 |
0,10-х + 0,001 |
|
Диоксид углерода (СО2) |
от 0,005 до 10 |
0,0б- х + 0,0012 |
|
Азот (N2) / О?+№(суммарно) |
от 0,005 до 15 |
0,04- х + 0,0013 |
|
Кислород |
от 0,005 до 2,0 |
0,0б- х + 0,0012 |
|
Водород |
от 0,005 до 0,5 |
0,0б- х + 0,0012 |
|
Гелий |
от 0,005 до 0,5 |
0,0б- х + 0,0012 |
|
Метан |
от 40 до 99,97 |
U(XCH4) = Js[U(Xi)]2 + S[U(Xос)]2 3) V i =2 ос=1 |
|
1) Соответствует абсолютной расширенной неопределенности результата измерения молярной доли компонента U(x), %, при коэффициенте охвата k=2. 2) Сб+ - псевдокомпонент, включающий углеводороды с числом углеродных атомов более пяти и определяемый методом обратной продувки согласно ГОСТ 31371.7-2020 (метод Б); 3) Формула для вычисления неопределенности молярной доли метана Xi - измеренное значение молярной доли i-го компонента природного газа, %; U( Xi) — расширенная неопределенность измеренного значения молярной доли i-го компонента, %; U(Xoc) — расширенная неопределенность молярной доли компонента, для которого принято условнопостоянное значение молярной доли, %, указанное в паспорте (протоколе) анализа. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Исполнение 1 |
Исполнение 2 | ||||
|
Количество измерительных каналов |
1 или 2 |
3 или 4 |
1 или 2 |
3 или 4 | |
|
Параметры электрического питания: — напряжение питания переменного тока, В — частота переменного тока, Гц |
230±10% 50+1 | ||||
|
Максимальная потребляемая мощность при выходе на рабочий режим, Вт, не более |
180 | ||||
|
Максимальная потребляемая мощность после выхода на рабочий режим, Вт, не более |
80 | ||||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
400 300 480 |
460 370 600 |
500 400 700 |
270 380 380 |
270 600 380 |
|
Масса, кг, не более |
40 |
58 |
80 |
20 |
30 |
|
Условия эксплуатации: — температура окружающей среды, °С — относительная влажность (без конденсации влаги), % — атмосферное давление, кПа |
от -10 до +50 |
от +10 до +40 | |||
|
от 20 до 95 | |||||
|
от 84 до 106 | |||||
|
Время непрерывной работы хроматографа без корректировки градуировочной зависимости, ч, не менее |
24 | ||||
|
Маркировка взрывозащиты |
1Ex db IIB+H2 Т4 Gb X |
- | |||
|
Взрывонепроницаемая оболочка вида |
d |
- | |||
|
Степень защиты по ГОСТ 14254 |
IP66 |
- | |||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
26300 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта методом компьютерной графики и на табличку (шильдик) хроматографа методом лазерной печати.
Комплектность
Таблица 5 - Комплектность хроматографов
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый специализированный МАГ |
Модель КС 50.310-000 (исполнение ) |
1 шт. |
|
Принадлежности для хроматографа |
_ |
1 шт. |
|
Руководство по эксплуатации |
КС 50.310-000 РЭ |
1 экз. |
|
Паспорт |
КС 50.310-000 ПС |
1 экз. |
|
Руководство оператора ПО |
«Анализатор» |
1 экз. |
|
Дистрибутив программного обеспечения на цифровом носителе |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Копия сертификата соответствия обязательным техническим требованиям, установленным техническим регламентом Таможенного союза ТР ТС 012/2011 |
_ |
1 экз. |
|
Копия декларации о соответствии требованиям технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» |
_ |
1 экз. |
|
Копия сертификата соответствия программного обеспечения «Анализатор», версия 02.03, расчетный модуль версии 0x25391C8D |
№ ПО ИМ-10-2023 |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» документа «Хроматографы газовые специализированные МАГ. Руководство по эксплуатации КС 50.310-000 РЭ».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
