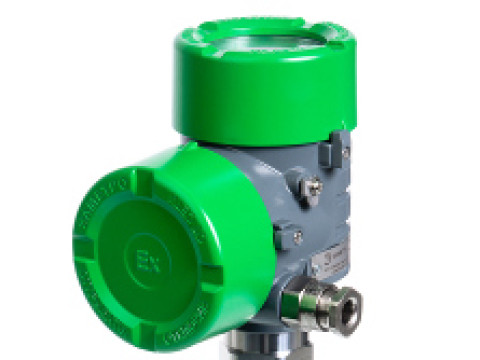

Уровнемеры микроимпульсные ЭЛМЕТРО-МПУ
| Номер в ГРСИ РФ: | 95994-25 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО "ЭлМетро Групп", г.Челябинск |
Уровнемеры микроимпульсные ЭЛМЕТРО-МПУ (далее - уровнемеры) предназначены для непрерывного контактного измерения уровня сыпучих и жидких продуктов (в т.ч. сжиженных газов), уровня границы раздела жидкостей.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95994-25 | |||||||||||||||
| Действует | по 29.07.2030 | |||||||||||||||
| Наименование | Уровнемеры микроимпульсные | |||||||||||||||
| Модель | ЭЛМЕТРО-МПУ | |||||||||||||||
| Модификации |
ЭЛМЕТРО-МПУ-0-А1-50000-SHXP-0-AD-A01X-X-0000-X-X ЭЛМЕТРО-МПУ-0-А1-20000-SHHP-0-CD-A01X-X-0000-X-X ЭЛМЕТРО-МПУ-0-А2-06000-SHXP-0-AD-A01X-X-0000-X-X ЭЛМЕТРО-МПУ-0-B1-02000-SHXP-0-AD-A01X-X-0000-X-X |
|||||||||||||||
| Приказы |
№1524 от
29.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 68083b8e-aeba-6173-50e9-6ae9f4570c71 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ЭлМетро Групп», РОССИЯ, 454106, г. Челябинск, ул. Неглинная, д. 21, помещ. 106
Поверка
| Методика поверки / информация о поверке |
РТ-МП-428-208-2025 Государственная система обеспечения единства измерений. Уровнемеры микроимпульсные ЭЛМЕТРО-МПУ. Методика поверки
(с 29.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм
3 года
для уровнемеров с пределами допускаемой абсолютной погрешности свыше ±3 мм
3 года
для уровнемеров, работающих при избыточном давлении
5 лет
для уровнемеров для измерений уровня сжиженных газов
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 67 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 25.12.2025 |
Поверители
Скачать
|
95994-25: Описание типа
2025-95994-25.pdf
Файл устарел
|
Скачать | 430.2 КБ | |
|
95994-25: Методика поверки
РТ-МП-428-208-2025
2025-mp95994-25.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
95994-25: Описание типа
2025-95994-25-1.pdf
|
Скачать | 430.2 КБ | |
|
95994-25: Методика поверки
РТ-МП-428-208-2025
2025-mp95994-25-1.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Уровнемеры микроимпульсные ЭЛМЕТРО-МПУ (далее - уровнемеры) предназначены для непрерывного контактного измерения уровня сыпучих и жидких продуктов (в т.ч. сжиженных газов), уровня границы раздела жидкостей.
Описание
Принцип работы уровнемеров основан на измерении интервала времени между излучением электромагнитного импульса и получением отражённого от границы раздела сред импульса. Время прохождения электромагнитного импульса зависит от расстояния от уровнемера до границы раздела сред и диэлектрической проницаемости среды.
Уровнемеры состоят из электронного преобразователя и волновода (зонда). Электронный преобразователь представляет собой электронный блок, находящийся внутри металлического корпуса. В зависимости от назначения и условий применения уровнемеры выпускаются с различными типами волноводов (зондов): коаксиальный, одинарный трос, двойной трос, одинарный стержень (включая сегментированную конструкцию) и двойной стержень.
Уровнемеры монтируются над поверхностью измеряемой среды. Волновод погружается в измеряемую среду. В зависимости от исполнения крепление уровнемеров к технологическому оборудованию может быть выполнено с помощью фланцев, резьбовых соединений или переходников.
Измерительная и диагностическая информация отображается на индикаторе (при наличии), а также передается в систему верхнего уровня (контроллер, персональный компьютер, автоматическая система управления предприятием) с помощью цифровых протоколов связи (Modbus RTU или HART) или с помощью аналогового выходного сигнала силы постоянного тока от 4 до 20 мА.
Для проверки работоспособности и настройки уровнемеров изготовитель предоставляет сервисное программное обеспечение «PulseConfig», для использования которого потребителю необходимы внешние средства коммуникации и персональный компьютер. Возможно использование других программно-совместимых средств настройки прибора.
Уровнемеры изготавливаются в общепромышленном и взрывозащищённом исполнениях.
Нанесение знака поверки на СИ не предусмотрено.
Знак утверждения типа, заводской номер в виде цифрового обозначения, состоящего из арабских цифр, основные технические характеристики наносятся методом лазерной гравировки (или любым другим способом, обеспечивающим надёжное считывание информации в течение всего срока службы изделия) на маркировочную табличку, расположенную на корпусе уровнемеров (см. рисунок 1).
а)
б)

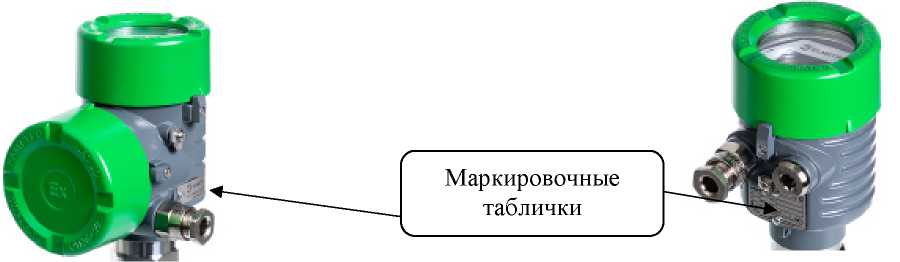

Рисунок 1 - Общий вид двухсекционного (а) и односекционного (б) корпуса
электронного преобразователя
Место нанесения
Место нанесения знака
заводского номера
утверждения типа
ООО «ЭлМетро Групп» [й] _ Г www.elme-ro.ru у| Питание
Уровнемер микроим!
ЭЛМЕТРО МПУ |
□1=30В 11=0,1 А Р1=0,75Вт и=15ОмкГн С1=0.01мкФ № ЕАЭС
ОЕх la Н С Тб. Л1 GaX
IP&6/1P67 Ex id tb I НС T80"C...T400BC Db X

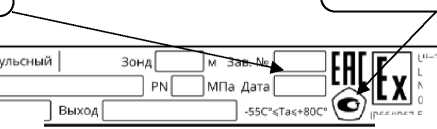

Рисунок 2 - Пример маркировочной таблички
а)
б)
в)
г) д)

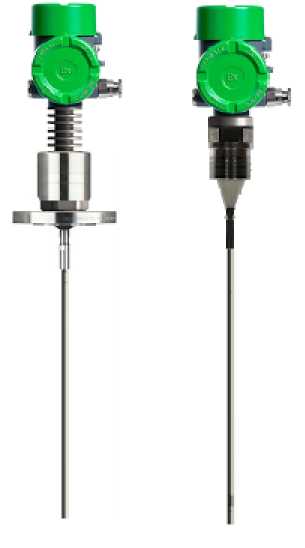

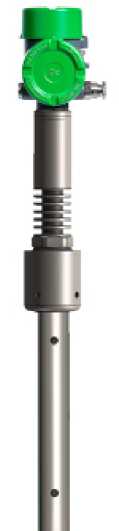

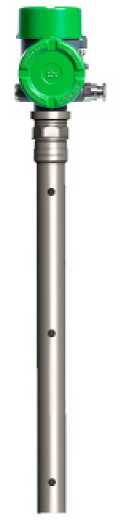

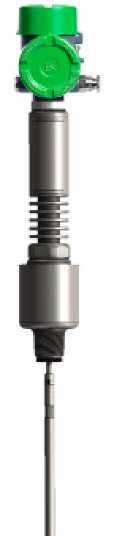

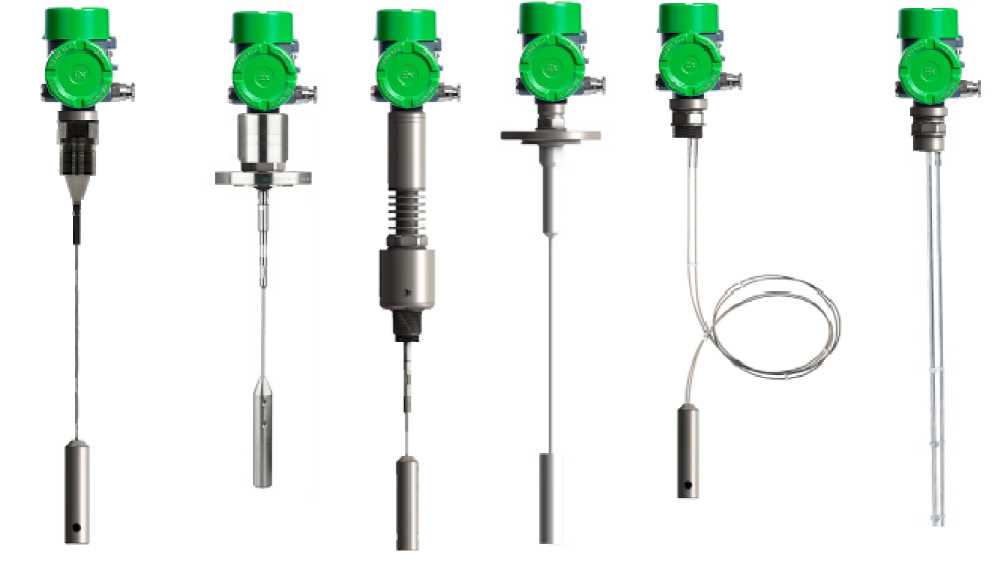

Рисунок 3 - Общий вид уровнемеров: а) с тросовым зондом, б) с двойным тросовым зондом, в) с двойным стержневым зондом, г) со стержневым зондом, д) с коаксиальным зондом
В зависимости от варианта исполнения уровнемера конструкция корпуса, тип устройства присоединения к процессу и тип зонда могут отличаться от представленных на рисунке 3. Цвета корпуса могут быть изменены в зависимости от условий заказа.
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО предназначено для обработки измерительной информации, отображения результатов измерений на цифровом индикаторе уровнемера (при его наличии), формирования параметров выходных сигналов, проведения диагностики, передачи данных на верхний уровень.
Метрологически значимая часть ПО записана в энергонезависимую память уровнемеров, может быть изменена только на предприятии-изготовителе. Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MPU_FW |
|
Номер версии (идентификационный номер) ПО |
1 .хх.хх |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Верхний предел диапазона измерений уровня, м |
от 0,5 до 50,01) |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня по индикатору и цифровым выходным сигналам, мм |
±2; ±3; ±3,5; ±5; ±10 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня раздела жидких сред по индикатору и цифровым выходным сигналам, мм2) |
±3; ±5; ±10; ±15; ±25 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня, вызванной изменением температуры окружающей среды от нормальных условий измерений на каждые 10 °С, мм3) |
±0,15 |
|
Пределы допускаемой дополнительной приведённой (к диапазону преобразования тока) погрешности преобразования значения измеренного уровня среды в стандартный токовый выходной сигнал в рабочем диапазоне температур, % |
±0,03 |
|
Примечания: 1) Фактический верхний предел диапазона измерений зависит от конструкции зонда уровнемера и указывается в паспорте. 2) В зависимости от исполнения функция измерения раздела жидких сред может отсутствовать (является опцией). 3) Нормальные условия измерений: температура окружающей среды от +15 °С до +25 °С. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температур рабочей среды, °С |
от -196 до +450 |
|
Избыточное давление рабочей среды, МПа |
от -0,1 до +40 |
|
Выходные сигналы |
(4 - 20) мА Modbus RTU (RS-485) HART |
|
Напряжение питания постоянного тока, В |
от 14 до 36 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Габаритные размеры без учёта фланца и зонда, мм, не более: - длина - ширина - высота |
300 200 350 |
|
Масса без учёта фланца и зонда, кг, не более |
4,5 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP66/IP67 |
|
Наименование характеристики |
Значение |
|
Маркировка взрывозащиты |
0Ex ia ПС Т6...Т1 Ga X Ex ia tb IIIC T80°C... T400°C Db Х 1Ex db ia IIC T6...T1 Gb X 0/1 Ex ia/db IIC T6...T1 Ga/Gb X 20/21 Ex ia/tb IIIC T80°C...T400°C Da/Db Х |
|
Рабочие условия измерений: - диапазон температур окружающей среды, °С - относительная влажность окружающего воздуха при температуре окружающей среды +40 °С, % |
от -60 до +80 до 98 без конденсации влаги |
|
Примечание - При температуре ниже минус 20 °С показания ЖКИ могут быть неразборчивыми, частота его обновления снижается, при этом работоспособность дисплея сохраняется. | |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
150000 |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, на маркировочную табличку способом, гарантирующим его сохранение.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер микроимпульсный |
ЭЛМЕТРО-МПУ |
1 шт. |
|
Комплект запасных частей1) |
- |
1 компл. |
|
В спомогательные принадлежности1) |
- |
1 компл. |
|
Паспорт |
АМПД.407624.170 ПС |
1 экз. |
|
Руководство по эксплуатации |
АМПД.407624.170 РЭ |
1 экз.2) |
|
Примечания: 1) При наличии в заказе. 2) Допускается прилагать 1 экземпляр на партию уровнемеров в одном заказе или поставлять на электронном носителе. | ||
Сведения о методах измерений
приведены в разделе 6 руководства по эксплуатации АМПД.407624.170 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
АМПД.407624.170 ТУ «Уровнемеры микроимпульсные ЭЛМЕТРО-МПУ. Технические условия».
