Система измерений количества и параметров свободного нефтяного газа мобильной установки нагрева МУН-3-ПВЕ-8К для ЦПС Русского месторождения
| Номер в ГРСИ РФ: | 95996-25 |
|---|---|
| Производитель / заявитель: | ООО "Бантер Групп", г. Екатеринбург |
Система измерений количества и параметров свободного нефтяного газа мобильной установки нагрева МУН-3-ПВЕ-8К для ЦПС Русского месторождения (далее - СИКГ) предназначена для измерения объёма и объёмного расхода газа, приведённого к стандартным условиям (температура плюс 20 °C, абсолютное давление 0,101325 МПа).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95996-25 | ||||||
| Наименование | Система измерений количества и параметров свободного нефтяного газа мобильной установки нагрева МУН-3-ПВЕ-8К для ЦПС Русского месторождения | ||||||
| Приказы |
№1524 от
29.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | befe6bc1-acb1-820f-3dc2-739e53de20e6 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «БАНТЕР ГРУПП», РОССИЯ, 20027, Свердловская обл., г.о. город Екатеринбург, г. Екатеринбург, пер. Красный, д. 5, к. 1, оф. 304
Поверка
| Методика поверки / информация о поверке |
ВЯ.31.1708215.00 МП Государственная система обеспечения единства измерений. Система измерений количества и параметров свободного нефтяного газа мобильной установки нагрева МУН-3-ПВЕ-8К для ЦПС Русского месторождения. Методика поверки
(с 29.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95996-25: Описание типа
2025-95996-25.pdf
Файл устарел
|
Скачать | 269.1 КБ | |
|
95996-25: Методика поверки
ВЯ.31.1708215.00 МП
2025-mp95996-25.pdf
Файл устарел
|
Скачать | 810.9 КБ | |
|
95996-25: Описание типа
2025-95996-25-1.pdf
|
Скачать | 269.1 КБ | |
|
95996-25: Методика поверки
ВЯ.31.1708215.00 МП
2025-mp95996-25-1.pdf
|
Скачать | 810.9 КБ |
Описание типа
Назначение
Система измерений количества и параметров свободного нефтяного газа мобильной установки нагрева МУН-3-ПВЕ-8К для ЦПС Русского месторождения (далее - СИКГ) предназначена для измерения объёма и объёмного расхода газа, приведённого к стандартным условиям (температура плюс 20 °C, абсолютное давление 0,101325 МПа).
Описание
Принцип действия СИКГ основан на косвенном методе динамических измерений объёмного расхода и объёма газа, приведённых к стандартным условиям. Значение объёма свободного нефтяного газа, приведённого к стандартным условиям, вычисляют на основании измеренных значений объёмного расхода в рабочих условиях, температуры и давления газа в измерительном трубопроводе.
Монтаж и наладка СИКГ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКГ и её компоненты. Расходомер, датчик давления, преобразователь температуры размещены в отапливаемом шкафу арматурного блока. СИКГ представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. Средства измерений, входящие в состав СИКГ, приведены в таблице 1.
Таблица 1 - Состав СИКГ
|
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчик газа вихревой СВГ — 1600 в составе: |
13489-13 |
|
Датчик расхода газа ДРГ.М - 1600 |
26256-06 |
|
Датчик давления ЭнИ-100 (СУЭР-100) |
71842-18 |
|
Термопреобразователь сопротивления ЭнИ-300 ТСМ |
78201-20 |
|
Прибор вторичный теплоэнергоконтроллер ИМ2300 |
14527-17 |
|
Примечание — В состав СИКГ входят показывающие средства измерений давления и температуры утверждённых типов. | |
Основные функции СИКГ:
- измерение в автоматическом режиме объёмного расхода (объёма) газа в рабочих условиях, абсолютного давления и температуры газа;
- приведение объёмного расхода (объёма) газа к стандартным условиям;
- формирование отчётов, архивирование, хранение и передача на операторскую станцию измеренных и вычисленных значений;
- защита измерительной информации от несанкционированного доступа.
Место расположения СИКГ, заводской номер 673: Тюменская область, ЯмалоНенецкий автономный округ, Тазовский район, Русское месторождение. Пломбирование средств измерений, находящихся в составе СИКГ осуществляется согласно их описаниям типа. Запорная арматура, установленная на байпасной линии подлежит пломбированию организацией, контролирующей эксплуатацию СИКГ. Нанесение знака поверки на СИКГ не предусмотрено. Заводской номер в виде цифрового обозначения указан на информационной табличке, установленной на стене арматурного блока , типографским способом.
Общий вид СИКГ представлен на рисунке 1.

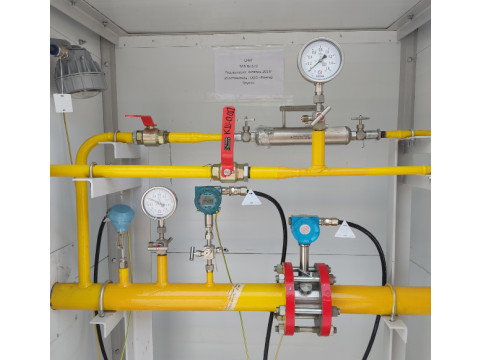

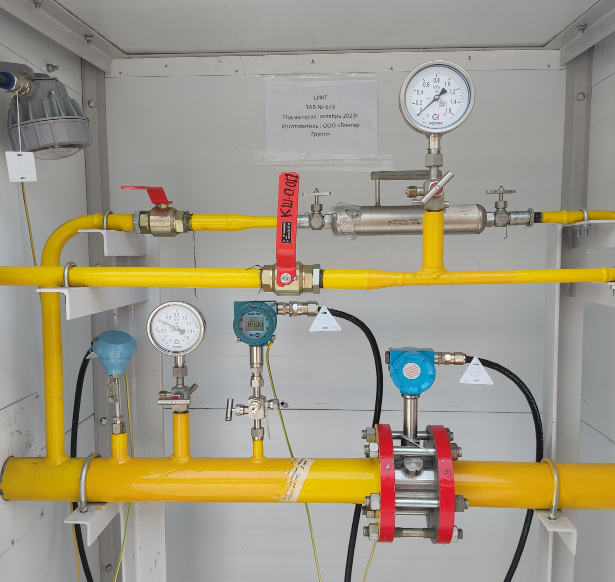

Рисунок 1 - Общий вид СИКГ
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) прибора вторичного теплоэнергоконтроллер ИМ2300 является метрологически значимой частью программного обеспечения СИКГ. Метрологические характеристики СИКГ нормированы с учётом влияния программного обеспечения на результаты измерений.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) | |
|
Идентификационное наименование ПО |
IM2300 |
|
Номер версии (идентификационный номер) ПО |
01.07 |
|
Цифровой идентификатор ПО |
217 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения объёмного расхода газа в стандартных условиях, м3/ч |
от 180 до 3875 |
|
Пределы допускаемой относительной погрешности измерения объёма газа приведённого к стандартным условиям, % |
±2,5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
1 |
|
Диапазон измерения объёмного расхода газа в рабочих условиях, м3/ч |
от 40 до 1600 |
|
Измеряемая среда |
свободный нефтяной газ |
|
Характеристики измеряемой среды: - абсолютное давление, МПа - температура, °С |
от 0,5 до 1,2 от +20 до +50 |
|
Температура окружающего воздуха, °С |
от +5 до +37 |
|
Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Г ц |
(220/380)+^ (50 ±1] ' |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации СИКГ типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерений количества и параметров свободного нефтяного газа мобильной установки нагрева МУН-3-ПВЕ-8К для ЦПС Русского месторождения |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
|
Паспорт |
_ |
1 |
Сведения о методах измерений
приведены в документе ВЯ-1912/2025 «Объем свободного нефтяного газа. Методика измерений системой измерений количества и параметров свободного нефтяного газа мобильной установки нагрева МУН-3-ПВЕ-8К для ЦПС Русского месторождения», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации № 1912/01.00248-2014/2025 от 01.04.2025.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.6);
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
ГОСТ Р 8.733-2011 «ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования».
