Уровнемеры ультразвуковые SUP-ZPM-DL
| Номер в ГРСИ РФ: | 96001-25 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Hangzhou Supmea Automation Co., Ltd, КНР |
Уровнемеры ультразвуковые SUP-ZPM-DL (далее - уровнемеры) предназначены для измерений уровня жидких сред, пульп и сыпучих материалов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96001-25 | ||||||||||||
| Действует | по 29.07.2030 | ||||||||||||
| Наименование | Уровнемеры ультразвуковые | ||||||||||||
| Модель | SUP-ZPM-DL | ||||||||||||
| Модификации |
компактная модификация стандартная модификация |
||||||||||||
| Приказы |
№1524 от
29.07.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2fd5e818-8607-71a0-84fe-820630e09429 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Hangzhou Supmea Automation Co., Ltd, КИТАЙ, Building 4, 5th floor, Singapore-Hangzhou Science & Technology Park, Hangzhou
Поверка
| Методика поверки / информация о поверке |
РТ-МП-560-208-2025 Государственная система обеспечения единства измерений. Уровнемеры ультразвуковые SUP-ZPM-DL.Методика поверки
(с 29.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 16 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96001-25: Описание типа
2025-96001-25.pdf
Файл устарел
|
Скачать | 346.5 КБ | |
|
96001-25: Методика поверки
РТ-МП-560-208-2025
2025-mp96001-25.pdf
Файл устарел
|
Скачать | 2.4 MБ | |
|
96001-25: Описание типа
2025-96001-25-1.pdf
|
Скачать | 346.5 КБ | |
|
96001-25: Методика поверки
РТ-МП-560-208-2025
2025-mp96001-25-1.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Уровнемеры ультразвуковые SUP-ZPM-DL (далее - уровнемеры) предназначены для измерений уровня жидких сред, пульп и сыпучих материалов.
Описание
Принцип работы уровнемеров основан на измерении времени распространения ультразвукового импульса между излучением и приемом обратного импульса, отраженного от поверхности измеряемой среды.
Электронный блок уровнемера измеряет интервал времени между излучаемым акустическим сигналом и эхо-сигналом. Затем, с учетом известной скорости акустического сигнала в воздушной среде, высоты резервуара и положения уровнемера, вычисляет значение уровня. Результат измерений уровня выводится на дисплей электронного блока. Передача измеренного значения уровня осуществляется уровнемером через унифицированный выходной сигнал силы постоянного тока от 4 до 20 мА, либо напряжения постоянного тока от 1 до 5 В, или от 1 до 10 В, либо цифровой сигнал по протоколу HART и интерфейс RS-485.
Уровнемеры состоят из электронного блока и ультразвукового излучателя, размещенных в одном корпусе и соединительного кабеля.
Электронный блок включает в себя:
- жидкокристаллический дисплей со светодиодной подсветкой, отображающий информацию меню настройки и измеренные величины. Дисплей объединён с клавиатурой, позволяющей проводитьнастройку и диагностику уровнемера.
- разъемы для подсоединения проводных интерфейсов передачи данных в аналоговом виде (от 4 до 20 мА) с коммуникацией по протоколу HART и клеммы для подключения внешнего электропитания;
- микропроцессор с электронным преобразователем, выполняющим измерение длительности временного интервала, пропорционального значению расстояния до поверхности измеряемой среды.
Уровнемеры выпускаются в модификациях отличающихся внешним видом корпуса электронного блока:
- стандартная модификация;
- компактная модификация.
Условное обозначение и заводской номер уровнемеров в буквенно-цифровом формате наносятся на информационную табличку, закрепленную на электронном блоке способами печати и лазерной гравировки. Нанесение знака поверки на уровнемеры не предусмотрено.
Общий вид уровнемеров представлен на рисунке 1.
Пломбирование уровнемеров не предусмотрено.

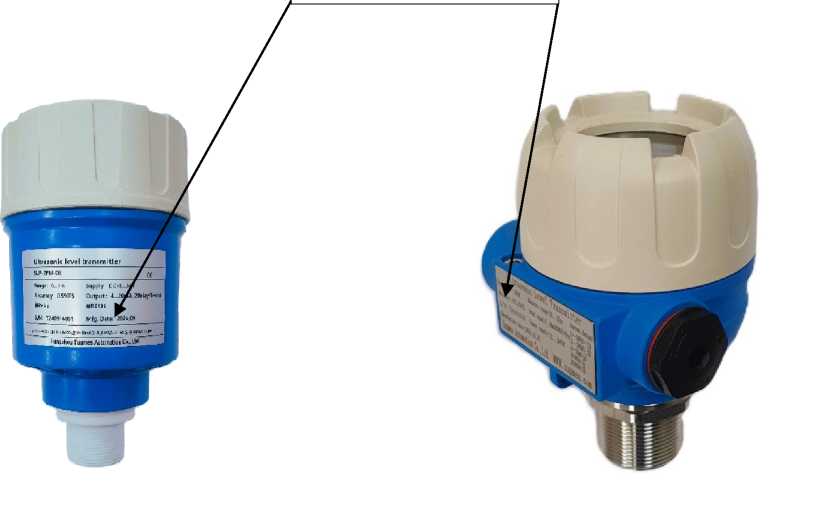

Место нанесения заводского номера
а)
б)
Рисунок 1 - Общий вид уровнемеров ультразвуковых SUP-ZPM-DL и место нанесения знака утверждения типа и заводского номера а) стандартная модификация б) компактная модификация
Программное обеспечение
Уровнемеры содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. ПО уровнемеров используется для установки рабочего диапазона измерения, передачи, записи данных измерения, самодиагностики.
Встроенное ПО обеспечивает:
- обработку и передачу измерительной информации;
- отображение результатов измерений на светодиодном дисплее;
- измерение уровня;
- формирование выходного аналогового и цифрового сигналов;
- настройку и диагностику аппаратной части уровнемера.
Метрологически значимая часть ПО, заводские параметры и данные программирования на конкретный объект защищены от несанкционированного доступа с помощью паролей.
Идентификация встроенного ПО обеспечивается индикацией соответствующих данных на экран жидкокристаллического дисплея и на экране подключенного к уровнемеру компьютера.
Нормирование метрологических характеристик уровнемеров проведено с учетом того, что ПО является их неотъемлемой частью.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МПО |
|
Номер версии (идентификационный номер) ПО |
V3.XX* |
|
* - символы XX - номер версии программного обеспечения для общей комбинации от 0 до 9, от A до Z, V - обозначение версии программного обеспечения | |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня*, м |
от 0 до 1 от 0 до 2 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, % |
±0,5 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный выходной сигнал, % |
±0,05 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня контролируемой (измеряемой) среды на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для цифровых кодированных выходных сигналов, мм |
±2,25 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный выходной сигнал на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), % |
±0,12 |
|
* - в зависимости от заказа | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания постоянного тока, В |
от 12 до 24 |
|
Выходные сигналы: - аналоговый в виде силы постоянного тока, мА - аналоговый в виде напряжения постоянного тока, В |
от 4 до 20 от 1 до 5 от 1 до 10 |
|
Цифровые интерфейсы связи1) |
RS-485 |
|
Поддерживаемые протоколы связи |
HART |
|
Габаритные размеры корпуса уровнемера, длинахдиаметр, мм, не более |
158x92 |
|
Масса уровнемера без фланца, кг, не более |
0,8 |
|
Условия эксплуатации: - диапазон температур окружающей среды, °С - диапазон температур измеряемой среды, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от -40 до +85 от -20 до +60 до 80 от 84 до 106 |
|
Степень защиты по ГОСТ 14254-151) |
IP65, IP68 |
|
1) - в зависимости от исполнения уровнемера | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации печатным способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количе ство |
Примечание |
|
Уровнемер ультразвуковой |
SUP-ZPM-DL |
1 шт. |
В соответствии с заказом |
|
Перечень ЗИП (Запасные части и инструменты) |
1 экз. |
Комплект на партию в соответствии с заказом | |
|
Паспорт |
1 экз. | ||
|
Руководство по эксплуатации |
1 экз. |
Допускается поставлять один экземпляр в один адрес отгрузки |
Сведения о методах измерений
приведены в разделе 1.1 «Сведения о методиках (методах) измерений» руководства по эксплуатации
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Стандарт предприятия Hangzhou Supmea Automation Co., Ltd, Китай.
