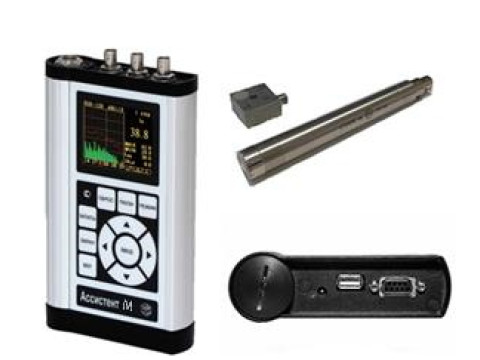

Измерители виброакустические АССИСТЕНТ М

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MCORE

Номер версии (идентификационный номер) ПО

1.00 и выше

Цифровой идентификатор ПО

_

Наименование характеристики

Значение

Шумомер

Частотные коррекции

А, С, Z

Временные коррекции

S, F, I, Peak, Leq

Пределы допускаемой основной относительной погрешности измерений уровня звука, дБ

±0,5

Линейный рабочий диапазон* измерений уровня звука с переключением диапазонов шкалы, для частотной коррекции, дБ (исх. 2-10’5 Па)**

Частотная коррекция

Тип капсюля микрофонного

А

МК-265, ВМК-205

МК-233

М-101

от 17 до 140

от 29 до 150

от 15 до 140

C

МК-265, ВМК-205

МК-233

М-101

от 18 до 140

от 30 до 150

от 15 до 140

Наименование характеристики

Значение

Z

МК-265, ВМК-205

МК-233

М-101

от 24 до 140

от 34 до 150

от 20 до 140

Неравномерность частотной характеристики блока измерительного с предусилителем в диапазоне частот от 1 Гц до 44 кГц, дБ, не более

±0,2

Виброметр

Частотные коррекции

Wh, Wd, Wb,

Wk, Wm, Wc, We, Wj

Полосовые фильтры

Bh, Bw, Bwm

Пределы допускаемой относительной погрешности измерений уровня виброускорения на опорных частотах 16 и 160 Гц, дБ

±0,3

Пределы допускаемой относительной погрешности измерений уровня виброускорения полной вибрации, дБ

±0,3

Диапазон частот измерений виброускорения, Г ц

от 0,8 до 1250

Линейный рабочий диапазон* измерений уровня виброускорения, дБ (исх. 1-10-6 м/с2)

Частотная коррекция

Тип вибропреобразователя

Bh

АР38, АР1038, АР1038Р, 1С151НС, 1С101НВ

ДН-3-М1, 1С102НВ

АР40, АР1040

АР1080

от 70 до 170

от 46 до 150

от 61 до 164

от 80 до 172

Wh

АР38, АР1038, АР1038Р, 1С151НС, 1С101НВ

ДН-3-М1, 1С102НВ

АР40, АР1040

АР1080

от 56 до 170

от 37 до 150

от 51 до 164

от 70 до 172

Wd

АР38, АР1038, АР1038Р, 1С151НС, 1С101НВ

ДН-3-М1, 1С102НВ

АР40, АР1040

АР1080

от 62 до 170

от 41 до 150

от 56 до 164

от 76 до 172

Wk

АР38, АР1038, АР1038Р, 1С151НС, 1С101НВ

ДН-3-М1, 1С102НВ

АР40, АР1040

АР1080

от 61 до 170

от 40 до 150

от 55 до 164

от 75 до 172

Wm

АР38, АР1038, АР1038Р, 1С151НС, 1С101НВ

ДН-3-М1, 1С102НВ

АР40, АР1040

АР1080

от 61 до 170

от 44 до 150

от 55 до 164

от 75 до 172

Неравномерность частотной характеристики каналов виброметра блока измерительного в диапазоне частот от 0,8 до 1250 Гц, дБ, не более

±0,3

Анализ спектра

Диапазон номинальных центральных частот цифровых третьоктавных фильтров, Гц

от 0,8 до 40000

Диапазон номинальных центральных частот цифровых октавных фильтров, Г ц

от 1 до 31 500

Наименование характеристики

Значение

Линейный рабочий диапазон третьоктавных фильтров, дБ, не менее в диапазоне частот от 0,8 Гц до 315 Гц в диапазоне частот от 400 Гц до 6300 Гц в диапазоне частот от 8000 Гц до 40000 Гц

120

110

100

Линейный рабочий диапазон октавных фильтров, дБ, не менее в диапазоне частот от 1 до 63 Гц в диапазоне частот от 125 до 2000 Гц в диапазоне частот от 4000 до 31500 Гц

120

110

100

Измерение напряжения переменного тока

Диапазон измерений напряжения переменного тока с переключением диапазонов шкалы, В (СКЗ)

в третьоктавных полосах в диапазоне частот от 1,6 до 2000 Гц

в третьоктавных полосах в диапазоне частот от 2500 до 10000 Гц

в третьоктавных полосах в диапазоне частот от 12500 до 40000 Гц

от 1-10’6 до 10

от 3-10’6 до 10

от 1-10’5 до 10

Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % (дБ)

±3,5 (±0,3)

Пределы допускаемой абсолютной погрешности измерений частоты гармонического сигнала в диапазоне частот от 50 Гц до 1600 Гц, Гц

±1,5

* Диапазоны указаны для номинальных чувствительностей микрофонных капсюлей и вибропреобразователей

* * В некоторых межгосударственных и национальных стандартах единицы измерений уровней звука, корректированные по A, обозначают дБА, корректированные по C и Z - дБС и дБZ, соответственно

Наименование характеристики

Значение

Количество каналов измерений звука

1

Количество каналов измерений вибрации

3

Пределы допускаемой дополнительной относительной погрешности измерений уровня звука при рабочих условиях применения, дБ

±0,5

Пределы допускаемой дополнительной относительной погрешности измерений уровня виброускорения при рабочих условиях применения, дБ

±0,5

Пределы допускаемого отклонения относительного затухания фильтров при рабочих условиях применения, дБ

±0,2

Г абаритные размеры блока измерительного, мм, не более длина ширина высота

200 115

35

Масса блока измерительного (с элементами питания), кг, не более

0,8

Напряжение питания постоянного тока, В Потребляемый ток, мА

5 250

Нормальные условия применения:

температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа

от +20 до +26 от 40 до 70 от 84 до 108

Рабочие условия применения:

температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа

от -15 до +50 от 25 до 90 от 84 до 108

Наименование

Обозначение

Примечание

Количество

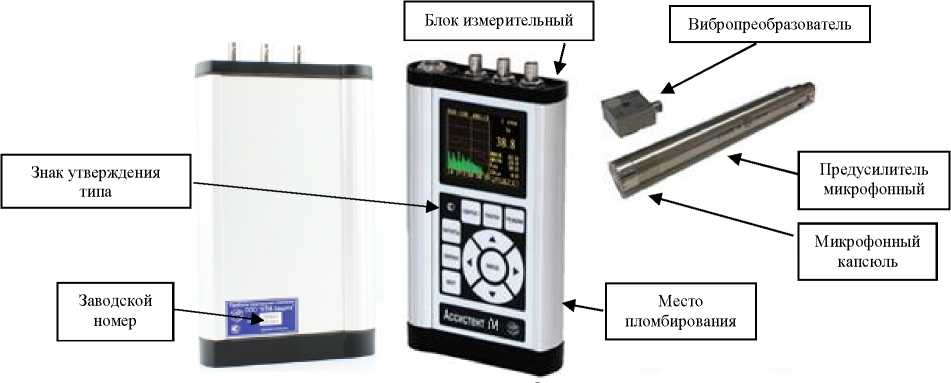

Блок измерительный

БВЕК.444.10

1 шт.

Предусилитель микрофонный

БВЕК.444.20

* * *

1 шт.

Капсюль микрофонный конденсаторный

МК-265

* * *

1 шт.

Капсюль микрофонный конденсаторный

МК-233

* * *

1 шт.

Капсюль микрофонный конденсаторный

ВМК-205

* * *

1 шт.

Капсюль микрофонный конденсаторный

М-101

* * *

1 шт.

Вибропреобразователь

АР38,АР1038, АР1038Р, АР40, АР1040, АР1080

* * *

1 шт.

Преобразователь пьезоэлектрический виброизмерительный

ДН-3-М1

* * *

1 шт.

Акселерометр

1С151НС, 1С102НВ, 1С101НВ

* * *

1 шт.

Кабель соединительный компьютера (1,5 м)

БВЕК.444.11

*

1 шт.

Кабель соединительный предусилителя

БВЕК.444.22

* * *

1 шт.

USB флэш-диск

* * *

1 шт.

Программа для ведения архива измерений на ПК

Assistent DataCenter

* * *

1 шт.

Программа для измерений в режиме телеметрии на ПК

AssistentTele

* * *

1 шт.

Программа для обработки записей хронограмм мониторинга на ПК

Мониторинг

* * *

1 шт.

Сетевой адаптер

БПСМ-9-08

1 шт.

Сумка укладочная

ОСТ 17.838.80

Для хранения и транспортировки.

* * *

1 шт.

Штатив микрофона напольный

БВЕК.444.32

* * *

1 шт.

Ветрозащита

БВЕК.444.33

* * *

1 шт.

Калибратор акустический

Защита-К

* * *

1 шт.

Виброкалибратор многочастотный

ВК 16/160

* * *

1 шт.

Магнитный прижим

БВЕК.444.34

для установки ВП

* * *

1 шт.

Адаптеры ВП

БВЕК.444.35

для установки ВП

5 шт.*

Адаптер штатива

БВЕК.444.37

для установки микрофона

* * *

1 шт.

Адаптер капсюля

БВЕК.444.36

для капсюля М-101

* * *

1 шт.

Паспорт

БВЕК.438150-007ПС

1 экз.

Руководство по эксплуатации

БВЕК.438150-007РЭ

1 экз.
