Устройства сбора и передачи данных Меркурий 250
| Номер в ГРСИ РФ: | 96006-25 |
|---|---|
| Производитель / заявитель: | ООО "НПФ "МОССАР", г.Маркс |
Устройства сбора и передачи данных Меркурий 250 (далее - УСПД), предназначены для синхронизации времени, сбора, хранения и передачи данных с приборов учета электрической энергии и других устройств промышленной автоматизации в составе автоматизированных систем в вышестоящие устройства и системы верхнего уровня управления.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96006-25 | |||||||||||||||
| Действует | по 01.08.2030 | |||||||||||||||
| Наименование | Устройства сбора и передачи данных | |||||||||||||||
| Модель | Меркурий 250 | |||||||||||||||
| Модификации |
Меркурий 250 GRL.22 Меркурий 250 GRL.12 |
|||||||||||||||
| Приказы |
№1551 от
01.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f58217fd-c307-4042-13f0-619938004b5e | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «НПФ «Моссар», РОССИЯ, 413093, Саратовская обл., г. Маркс, пр-кт Ленина, д. 111; ООО «Инкотекс-СК», РОССИЯ, 105484, г. Москва, ул. 16 я Парковая, д. 26, к. 2, оф. 2301А
Поверка
| Методика поверки / информация о поверке |
МП 26.30.23-004-74537069-2024 Государственная система обеспечения единства измерений. Устройства сбора и передачи данных Меркурий 250. Методика поверки
(с 01.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96006-25: Описание типа
2025-96006-25.pdf
Файл устарел
|
Скачать | 389.7 КБ | |
|
96006-25: Методика поверки
МП 26.30.23-004-74537069-2024
2025-mp96006-25.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
96006-25: Описание типа
2025-96006-25-1.pdf
|
Скачать | 389.7 КБ | |
|
96006-25: Методика поверки
МП 26.30.23-004-74537069-2024
2025-mp96006-25-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Устройства сбора и передачи данных Меркурий 250 (далее - УСПД), предназначены для синхронизации времени, сбора, хранения и передачи данных с приборов учета электрической энергии и других устройств промышленной автоматизации в составе автоматизированных систем в вышестоящие устройства и системы верхнего уровня управления.
Описание
Принцип действия УСПД основан на периодическом и спорадическом обмене данными и командами, включая команды синхронизации времени, в цифровом виде между подключенными к УСПД счетчиками, другими устройствами промышленной автоматизации и вышестоящими устройствами и системами верхнего уровня управления, а также в накоплении и хранении принятых данных.
Конструктивно УСПД представляют собой устройства, состоящие из вычислительного блока, энергонезависимой памяти большой емкости, GSM-модуля, PLC-модуля, устройства сопряжения интерфейсов. Вычислительный блок построен на базе микро-ЭВМ типа РС-100 и имеет внешние порты для подключения памяти большой емкости, внешних модулей и интерфейсов, в том числе шину Ethernet. Питание микро-ЭВМ и других устройств осуществляется от импульсного источника питания, который выдает необходимые рабочие напряжения соответствующей мощности. Алгоритм работы, а также все необходимые вычисления, осуществляются по программе, которая хранится в энергонезависимой памяти. УСПД могут применяться автономно или в составе автоматизированных систем сбора данных о потребляемой электроэнергии.
УСПД также осуществляют синхронизацию времени счетчиков, имеющих часы реального времени, коррекция времени осуществляется автоматически или по команде от диспетчерского пункта. Синхронизация времени УСПД осуществляется от встроенного приемника GPS или через внешний интерфейс.
Через последовательный интерфейс или канал связи в УСПД можно записать:
- дату и время;
- параметры конфигурации УСПД.
Через последовательный интерфейс или канал связи из УСПД можно считать:
- дату и время;
- параметры конфигурации УСПД;
- данные от счетчиков в соответствии с параметрами конфигурации.
Под параметрами конфигурации понимается формирование задания, в соответствии с которым УСПД опрашивает счетчики, подключенные к нему по витой паре или силовой линии 0,4 кВ, а также осуществляет коррекцию времени по заданному расписанию. Указанная конфигурация записывается в переменную часть метрологически незначимого программного
обеспечения УСПД и включает в себя:
- тип опрашиваемых счетчиков - Меркурий 200, Меркурий 203.2Т, Меркурий 230, Меркурий 233;
- канал связи со счетчиком (PLC или витая пара);
- данные, которые необходимо получить от счетчика (набор измеренных и вычисленных данных определяется типом счетчика);
- периодичность получения данных.
УСПД изготавливаются в модификациях, представленных в таблице 1, отличающихся составом функциональных модулей и программным обеспечением.
Таблица 1 - Модификации УСПД
|
Модификации |
Функциональные модули |
Настройки программного обеспечения для обмена с верхним уровнем автоматизированной системы коммерческого учёта электроэнергии (далее - АИИС КУЭ) |
|
Меркурий 250 GRL.12 |
yC^+GSM+RS485+PLCII |
«Меркурий-Энергоучет» |
|
Меркурий 250 GRL.21 |
yC^+GSM+RS485+PLCI |
«Телескоп+», RTU325 |
|
Меркурий 250 GRL.22 |
yC^+GSM+RS485+PLCII |
«Телескоп+», RTU325 |
|
Mеркурий 250 GR.4R |
УСПД+GSM + RS485+RS485x4 |
«Меркурий-Энергоучет» |
|
Mеркурий 250 GR.8R |
УС1VLGSM- RS485+RS485x8 |
«Меркурий-Энергоучет», Телемеханика |
|
Меркурий 250 GR.12R |
УС1VLGSM- RS485+RS485x1 2 |
«Меркурий-Энергоучет», Телемеханика |
|
Mеркурий 250 GRL.4R.12 |
УС1 Gl'GSVI- RS485+RS485x4 +PLCII |
«Меркурий-Энергоучет» |
|
Mеркурий 250 GRL.8R.12 |
УС1 Gl'GSVI- RS485+RS485x8 +PLCII |
«Меркурий-Энергоучет» |
|
Mеркурий 250 GRL.12R.12 |
УС1 Gl'GSVI- RS485+RS485x1 2+PLCII |
«Меркурий-Энергоучет» |
|
Примечание - Все УСГ |
Д имеют выход Ethernet и возможность использования GPS | |
Заводской номер наносится на маркировочную табличку типографским методом в виде штрих-кода и соответствующего ему цифрового кода.
Общий вид УСПД с указанием места ограничения доступа к местам настройки (регулировки) и мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1-2. Способ ограничения доступа к местам настройки (регулировки) -пломбировочная наклейка завода-изготовителя. Нанесение знака поверки на УСПД не предусмотрено.

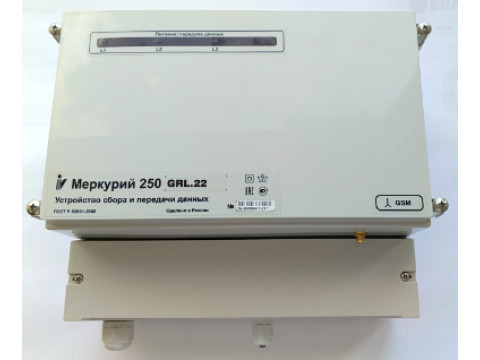

У Меркурии Z50 QHL.ai
Место нанесения заводского номера
Место нанесения знака утверждения типа

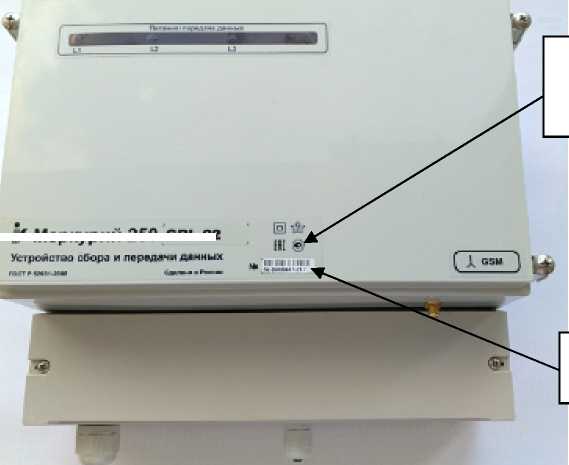

Рисунок 1 - Общий вид УСПД с указанием места нанесения знака утверждения типа и места нанесения заводского номера

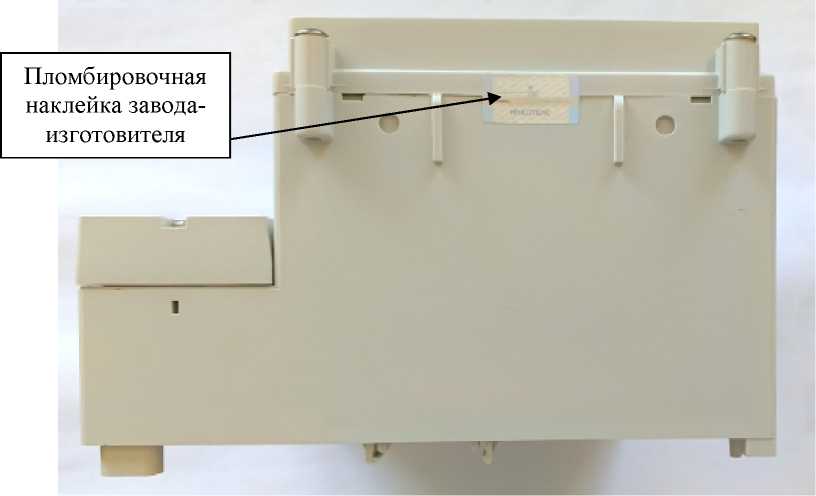

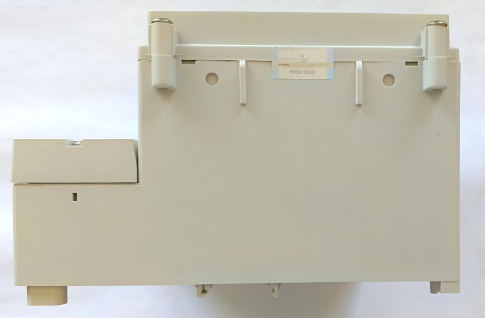

Рисунок 2 - Общий вид УСПД с указанием места ограничения доступа к местам настройки (регулировки)
Программное обеспечение
Программное обеспечение (далее - ПО) УСПД состоит из встроенного и внешнего ПО.
Встроенное ПО разделяется на метрологически значимую и метрологически незначимую части.
Метрологические характеристики УСПД нормированы с учетом влияния метрологически значимой части встроенного ПО.
Внешнее ПО предназначено для считывания и записи данных, конфигурации УСПД (параметры конфигурации записываются в метрологически незначимую часть встроенного ПО) и является метрологически не значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО модификаций Mеркурий 250 GRL.12, Mеркурий 250 GR.4R, Mеркурий 250 GR.8R, Mеркурий 250 GR.12R, Mеркурий 250 GRL.4R.12, Mеркурий 250 GRL.8R.12, Mеркурий 250 GRL.12R.12, приведены в таблице 2.
Идентификационные данные встроенного ПО модификаций Mеркурий 250 GRL.21, Mеркурий 250 GRL.22, приведены в таблице 3.
Таблица 2 - Идентификационные данные встроенного ПО модификаций Меркурий 250 GRL.12, Меркурий 250 GR.4R, Меркурий 250 GR.8R, Меркурий 250 GR.12R, Меркурий 250 GRL.4R.12,
|
Меркурий 250 GRL.8R.12, Меркурий 250 GRL.12R.12 | |
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Еп1одк-М250 |
|
Номер версии (идентификационный номер ПО) |
build xx.xx.2xxx* |
|
Цифровой идентификатор ПО |
- |
|
* - Обозначение «х» не относится к метрологически значимому ПО и принимает значения от 0 до 9. | |
|
Таблица 3 - Идентификационные данные встроенного ПО модификаций Меркурий 250 GRL.21, Меркурий 250 GRL.22 | |
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
TVI.GSVI |
|
Номер версии (идентификационный номер ПО) |
1.х* |
|
Цифровой идентификатор ПО |
- |
|
* - Обозначение «х» не относится к метрологически значимому ПО и принимает значения от 0 до 9. | |
Технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Допускаемый ход встроенных часов, с/сут: - в нормальных условиях - в диапазоне рабочих температур |
±0,5 ±5,0 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +25 от 30 до 80 |
Таблица 5 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное значение напряжения переменного тока, В - номинальное значение частоты переменного тока, Г ц |
230 50 |
|
Полная потребляемая мощность от сети переменного тока, В^А, не более |
16 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
217х278х143 |
|
Масса, кг, не более |
3 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +30 °С, %, не более |
от -40 до +70 95 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
18 |
|
Средняя наработка на отказ, ч |
120 000 |
Знак утверждения типа
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на панель УСПД методом офсетной печати или фотоспособом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Устройство сбора и передачи данных |
Меркурий 250 |
1 |
|
Руководство по эксплуатации* |
РЭ 26.30.23-004-74537069-2024 |
1 |
|
Формуляр |
ФО 26.30.23-004-74537069-2024 |
1 |
|
* Размещается в электронном виде на сайте www.incotexcom.ru | ||
Сведения о методах измерений
приведены в разделе 5 «Использование по назначению» документа
РЭ 26.30.23-004-74537069-2024 «Устройство сбора и передачи данных Меркурий 250. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТУ 26.30.23-004-74537069-2024 «Устройства сбора и передачи данных Меркурий 250. Технические условия».
