Регистраторы температуры и относительной влажности беспроводные ITH
| Номер в ГРСИ РФ: | 96014-25 |
|---|---|
| Производитель / заявитель: | Shenzhen Inkbird Technology Company Limited, Китай |
Регистраторы температуры и относительной влажности беспроводные ITH (далее по тексту - регистраторы) предназначены для измерений, регистрации и мониторинга температуры и относительной влажности окружающей среды.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96014-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 01.08.2030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Регистраторы температуры и относительной влажности беспроводные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ITH | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
ITH-11-B ITH-11-B(T) ITH-13-B ITH-21-B |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1551 от
01.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0171629e-3a3f-b9b5-40df-a744aef9efe4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Shenzhen Inkbird Technology Company Limited, КИТАЙ, 6/F W, Bldg 713, Pengji Industrial Park, Luohu Dist, Shenzhen
Поверка
| Методика поверки / информация о поверке |
РТ-МП-633-207-2025 Государственная система обеспечения единства измерений. Регистраторы температуры и относительной влажности беспроводные ITH. Методика поверки
(с 01.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
1 год
при поверке канала измерений относительной влажности
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 44 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96014-25: Описание типа
2025-96014-25.pdf
Файл устарел
|
Скачать | 702.8 КБ | |
|
96014-25: Методика поверки
РТ-МП-633-207-2025
2025-mp96014-25.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
96014-25: Описание типа
2025-96014-25-1.pdf
|
Скачать | 702.8 КБ | |
|
96014-25: Методика поверки
РТ-МП-633-207-2025
2025-mp96014-25-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Регистраторы температуры и относительной влажности беспроводные ITH (далее по тексту - регистраторы) предназначены для измерений, регистрации и мониторинга температуры и относительной влажности окружающей среды.
Описание
Принцип действия регистраторов основан на измерении температуры и относительной влажности, сохранении результатов измерений в собственной памяти, преобразовании данных измерений в кодовые сигналы и их автоматической передаче по беспроводному интерфейсу Bluetooth на гаджет пользователя для дальнейшего хранения и визуализации данных с помощью приложения «INKBIRD».
Приложение «INKBIRD» позволяет управлять состоянием регистраторов в части изменения их установочных параметров, контролировать текущие значения измеренных величин, а также выполнять их онлайн-визуализацию и экспорт для дальнейшей обработки.
Регистраторы являются автономными приборами и обеспечивают измерение и мониторинг температуры и относительной влажности окружающей их корпус среды.
Регистраторы температуры и относительной влажности беспроводные ITH изготавливаются в четырёх исполнениях:
- ITH-11-B - обеспечивает измерение и регистрацию значений температуры и относительной влажности;
- ITH-11-B(T) - обеспечивает измерение и регистрацию значений температуры;
- ITH-13-B - обеспечивает измерение и регистрацию значений температуры
и относительной влажности, имеет встроенный ЖК-дисплей;
- ITH-21-B - обеспечивает измерение и регистрацию значений температуры
и относительной влажности, имеет встроенный ЖК-дисплей.
Конструктивно каждый регистратор представляет собой миниатюрное устройство, размещённое в пластиковом корпусе. Внутри корпуса расположена многослойная печатная плата с электронной схемой устройства, включающей: микроконтроллер, узел беспроводного интерфейса, интегральный датчик температуры и относительной влажности.
Питание регистраторов моделей ITH-11-B и ITH-11-B(T) осуществляется от двух стандартных элементов типоразмера ААА, устанавливаемых в батарейный отсек с закрывающейся крышкой, расположенный на задней плоскости корпуса. На передней плоскости корпуса расположено отверстие для доступа окружающего воздуха к встроенным датчикам температуры и относительной влажности.
Питание регистраторов моделей ITH-13-B и ITH-21-B осуществляется от двух стандартных элементов типоразмера ААА (ITH-13-B) или АА (ITH-21-B), устанавливаемых в батарейный отсек с закрывающейся крышкой, расположенный на задней плоскости корпуса.
На передней части корпуса расположен ЖК-дисплей. На боковой части корпуса расположено отверстие для доступа окружающего воздуха к встроенным датчикам температуры и относительной влажности. На верхней части корпуса расположены кнопки управления.
Цветовая гамма этикеток регистраторов может быть изменена по решению Изготовителя в одностороннем порядке.
На рисунках 1-3 представлены фотографии общего вида регистраторов.
Место нанесения заводского номера и знака утверждения типа

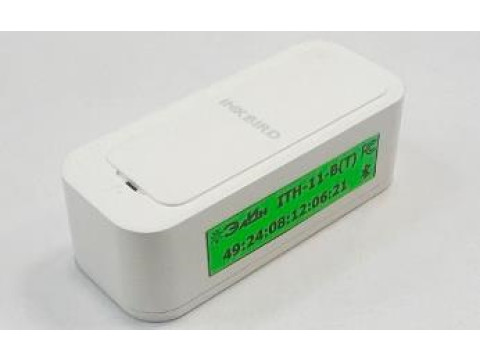

Рисунок 1 - Общий вид регистраторов температуры и относительной влажности беспроводных ITH модификаций ITH-11-B и ITH-11-B(T)

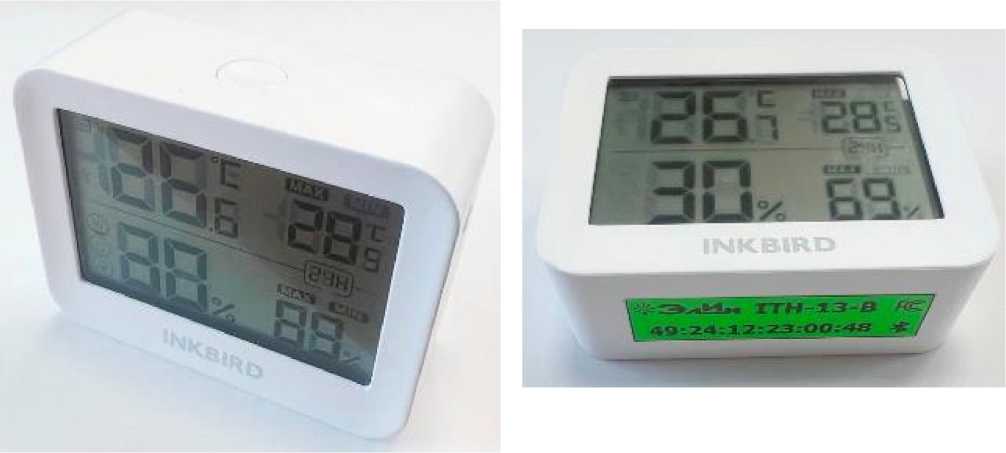

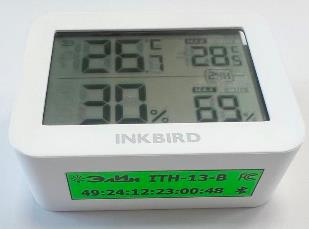

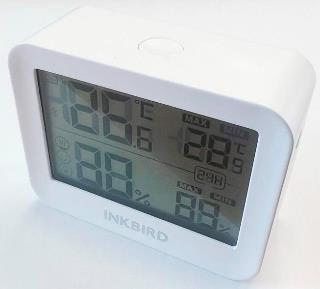

Рисунок 2 - Общий вид регистраторов температуры и относительной влажности беспроводных ITH модификации ITH-13-B

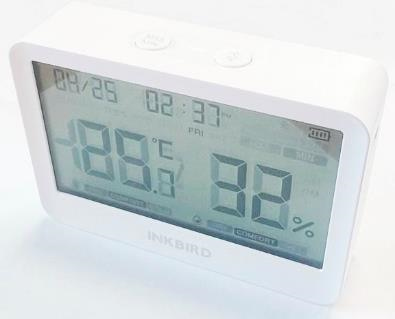

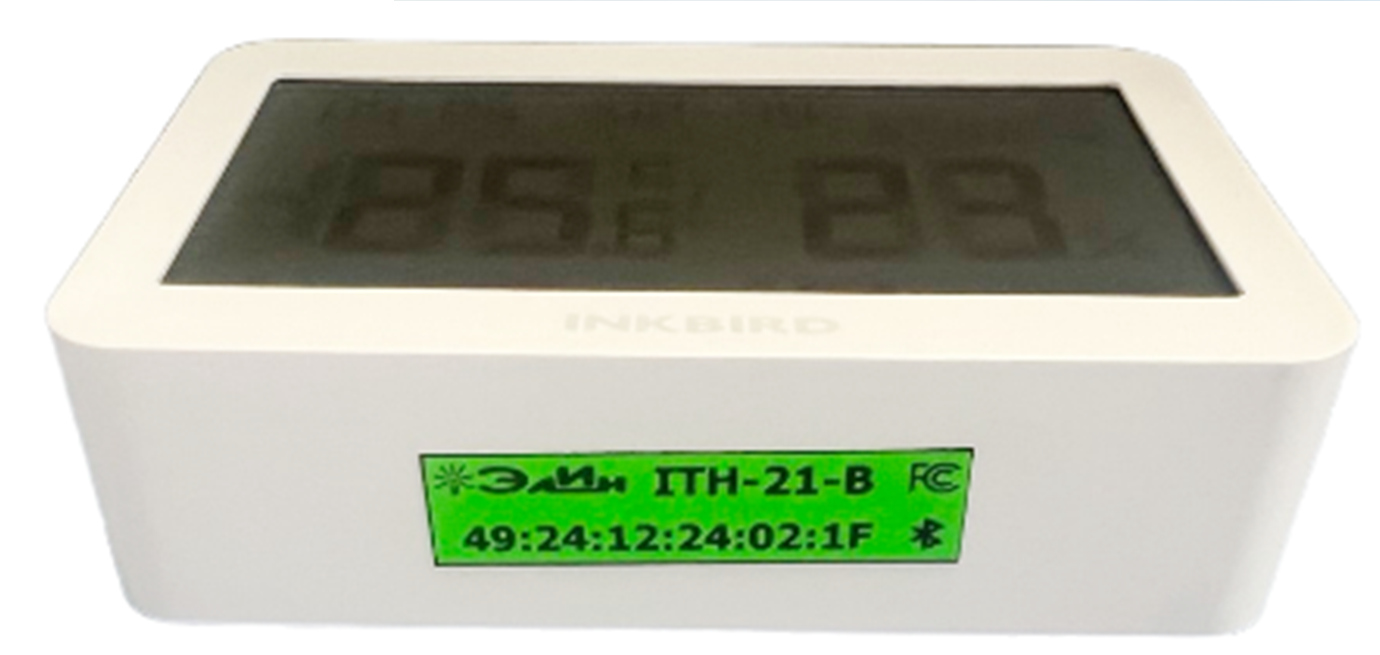

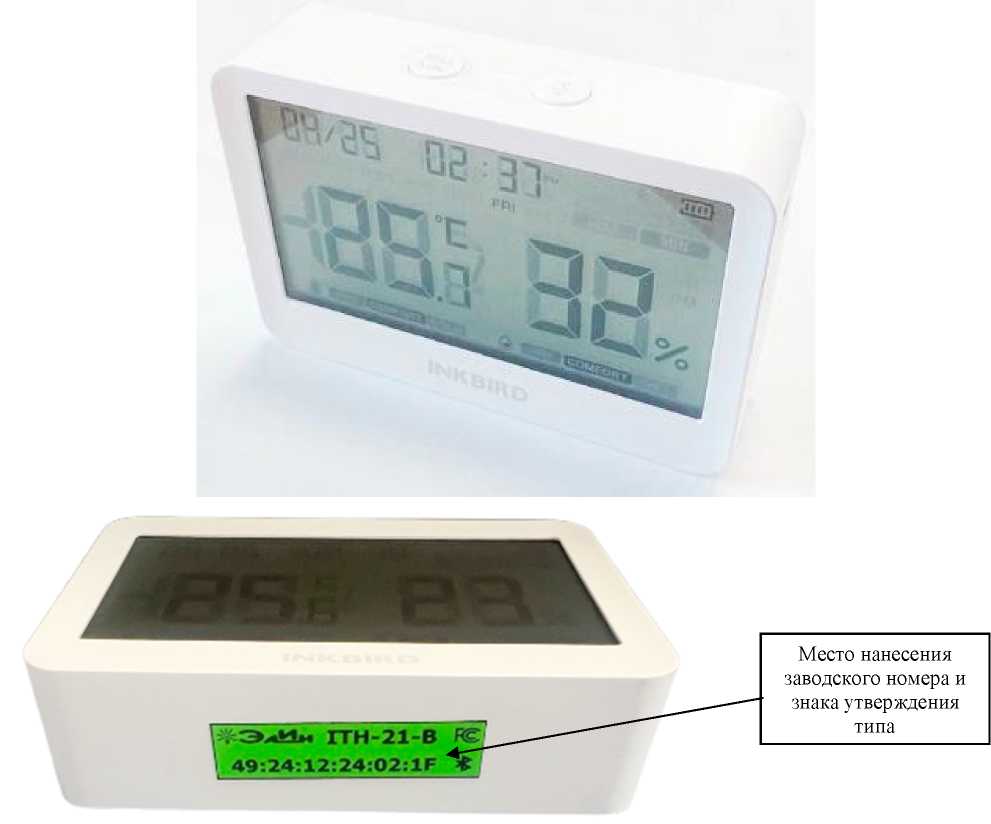

Рисунок 3 - Общий вид регистраторов температуры и относительной влажности беспроводных ITH модификации ITH-21-B
Пломбирование регистраторов не предусмотрено. Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки индивидуального кодового обозначения MAC-адреса устройства Bluetooth, прикрепляемой на корпус регистратора. Конструкция регистраторов не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение
Программное обеспечение (ПО) регистраторов состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в регистраторы на предприятии-изготовителе во время производственного цикла. Метрологические характеристики регистраторов нормированы с учетом влияния на них встроенного ПО.
Автономное (внешнее) ПО реализовано в виде приложения строго для операционной системы на базе ОС «Андроид» и доступно для скачивания в свободном доступе.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО регистраторов температуры и относительной влажности беспроводных ITH_______________________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.2 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Технические характеристики
Метрологические и основные технические характеристики регистраторов температуры и относительной влажности беспроводных ITH приведены в таблице 2.
Таблица 2 - Метрологические и основные технические характеристики регистраторов температуры и относительной влажности беспроводных ITH исполнений ITH-11-B(T), ITH-11-B
|
Наименование характеристики |
Значение (в зависимости от исполнения) | |
|
ITH-11-B(T) |
ITH-11-B | |
|
Диапазон измерений температуры, °C |
от -40 до +60 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 | |
|
Диапазон измерений относительной влажности, % |
- |
от 5 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности в зависимости от диапазона измерений, % (при температуре окружающей среды от +5 до +60 °С) |
- |
±7 (от 5 % до 20 % включ.); ±5 (св. 20 % до 70 % включ.); ±7 (св. 70 %) |
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 | |
|
Разрешающая способность (при измерении и регистрации относительной влажности), % |
1 | |
|
Программируемый интервал между измерениями, мин |
1; 2; 5; 10 | |
|
Количество накопленных результатов измерений при отсутствии радиосвязи с гаджетом, шт. |
43200 | |
|
Количество программируемых пределов при контроле температуры/относительной влажности |
один верхний и один нижний | |
|
Диапазон частот, используемый при радиообмене, ГГц |
от 2,402 до 2,48 | |
|
Предельная дальность связи с гаджетом по каналу Bluetooth при прямой видимости, м |
80 | |
|
Электропитание, В |
3,0 (два элемента типа «ААА») | |
|
Габаритные размеры регистратора (высота х ширинах толщина), мм, не более |
65x27x20 | |
|
Масса регистратора без элемента питания, г, не более |
25 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -40 до +60 95 (без конденсации) | |
|
Интерфейс связи с совместимым устройством |
Bluetooth | |
|
Средняя наработка до отказа, ч, не менее |
40 000 | |
|
Средний срок службы, лет, не менее |
5 | |
Таблица 3 - Метрологические и основные технические характеристики регистраторов температуры и относительной влажности беспроводных ITH исполнений ITH-13-B, ITH-21-B
|
Наименование характеристики |
Значение (в зависимости от исполнения) | |
|
ITH-13-B |
ITH-21-B | |
|
Диапазон измерений температуры, °C |
от -20 до +60 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 | |
|
Диапазон измерений относительной влажности, % |
от 5 до 95 | |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности в зависимости от диапазона измерений, % (при температуре окружающей среды от +5 до +60 °С) |
±7 (от 5 % до 20 % включ.); ±5 (св. 20 % до 70 % включ.); ±7 (св. 70 %) | |
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 | |
|
Разрешающая способность (при измерении и регистрации относительной влажности), % |
1 | |
|
Программируемый интервал между измерениями, мин |
1; 2; 5; 10 | |
|
Количество накопленных результатов измерений при отсутствии радиосвязи с гаджетом, шт. |
43200 | |
|
Количество программируемых пределов при контроле температуры/относительной влажности |
один верхний и один нижний | |
|
Диапазон частот, используемый при радиообмене, ГГц |
от 2,402 до 2,48 | |
|
Предельная дальность связи с гаджетом по каналу Bluetooth при прямой видимости, м |
70 | |
|
Электропитание, В |
3,0 (два элемента типа «ААА») |
3,0 (два элемента типа «АА») |
|
Габаритные размеры регистратора (высота х ширинах толщина), мм, не более |
47x60x23 |
65x97x26 |
|
Масса регистратора без элемента питания, г, не более |
46 |
99 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -20 до +60 95 (без конденсации) | |
|
Интерфейс связи с совместимым устройством |
Bluetooth | |
|
Средняя наработка до отказа, ч, не менее |
40 000 | |
|
Средний срок службы, лет, не менее |
5 | |
Знак утверждения типа
наносится на титульный лист паспорта на регистраторы типографским способом, а также на корпуса регистраторов посредством наклейки соответствующих номерных этикеток.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Регистратор температуры и относительной влажности беспроводной |
ITH (обозначение исполнения - в соответствии с заказом) |
В соответствии с заказом (минимальное количество 1 шт.) |
|
Элемент питания типа «ААА» (только для исполнений ITH-11-B, ITH-11-B(T), ITH-13-B) |
- |
2 шт. (в соответствии с количеством регистраторов в заказе) |
|
Элемент питания типа «АА» (только для исполнения ITH-21-B) |
- |
2 шт. (в соответствии с количеством регистраторов в заказе) |
|
Руководство по эксплуатации |
- |
1 экз. (доступно для свободного скачивания на сайте https://elin.ru) |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Подготовка регистратора к эксплуатации» Руководства по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Стандарт предприятия на регистраторы температуры и относительной влажности беспроводные ITH, разработанный фирмой «Shenzhen Inkbird Technology Company Limited», Китай.
