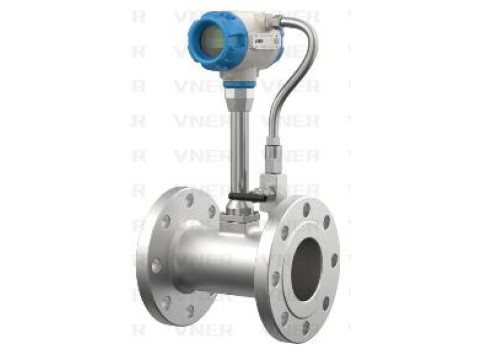

Расходомеры вихревые MA80T
| Номер в ГРСИ РФ: | 96016-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Jiangsu VNER Electronic Techology CO., LTD, КИТАЙ |
Расходомеры вихревые MA80T (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкостей и газов, массового расхода и массы пара.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96016-25 | ||||||||||||
| Действует | по 01.08.2030 | ||||||||||||
| Наименование | Расходомеры вихревые | ||||||||||||
| Модель | MA80T | ||||||||||||
| Модификации |
MA80T, DN25 s/n MA80T, DN100 s/n MA80T, DN150 s/n |
||||||||||||
| Приказы |
№1551 от
01.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6fcc504d-2b7a-ef5c-d481-8a0534d10eaf | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Jiangsu VNER Electronic Techology CO., LTD, КИТАЙ, 11 Xingye Rd, Yizheng Economic Development Zone, Yizheng City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-21-208-2025 Государственная система обеспечения единства измерений. Расходомеры вихревые MA80T. Методика поверки
(с 01.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
при измерении расхода и/или количества газа, пара
5 лет
при измерении расхода и/или количества жидкости
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 114 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
96016-25: Описание типа
2025-96016-25.pdf
Файл устарел
|
Скачать | 667.9 КБ | |
|
96016-25: Методика поверки
РТ-МП-21-208-2025
2025-mp96016-25.pdf
Файл устарел
|
Скачать | 2 MБ | |
|
96016-25: Описание типа
2025-96016-25-1.pdf
|
Скачать | 667.9 КБ | |
|
96016-25: Методика поверки
РТ-МП-21-208-2025
2025-mp96016-25-1.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Расходомеры вихревые MA80T (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкостей и газов, массового расхода и массы пара.
Описание
Принцип работы расходомеров основан на эффекте Кармана об образовании вихрей и их взаимосвязи со скоростью потока.
Расходомер состоит из первичного преобразователя расхода (далее сенсор) и электронного преобразователя (далее ЭП) в герметичном корпусе.
В измерительном канале сенсора установлено тело обтекания. В результате взаимодействия потока и тела обтекания, за последним образуются вихри (дорожка Кармана). Частота следования вихрей дорожки Кармана пропорциональна скорости потока и, следовательно, расходу в трубопроводе. Возникновение вихрей приводит к соответствующим колебаниям давления измеряемой среды, которые воспринимает чувствительный элемент. Электрические сигналы с чувствительного элемента поступают в электронный преобразователь сигналов. После обработки и расчета, измерительная информация отображается на цифровом жидкокристаллическом дисплее или передается через интерфейс для дальнейшей обработки и отображения.
Расходомеры изготавливаются в компактном исполнении, когда сенсор и электронный преобразователь жестко механически связаны или в раздельном исполнении, когда сенсор и электронный преобразователь разнесены на некоторое расстояние и соединены сигнальным кабелем. Расходомеры имеют исполнения обычное или взрывозащищенное. Расходомеры могут быть оснащены аналоговым выходом (от 4 до 20 мА), импульсным и цифровым выходами. Расходомеры могут изготавливаться со встроенными датчиками температуры и/или давления.
Внешний вид расходомеров в различных исполнениях приведен на рисунке 1.
Серийный номер расходомера в буквенно-цифровом формате наносится при помощи лазерной гравировки на маркировочных табличках, как показано на рисунке 2. Нанесение знака поверки на расходомеры не предусмотрено.

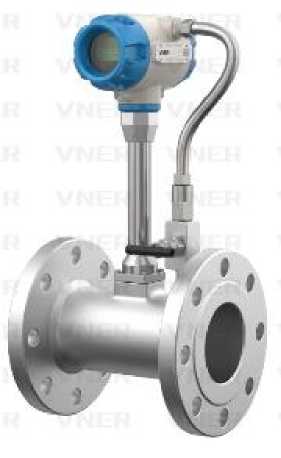

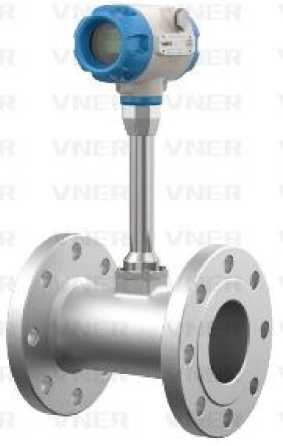

а) Компактное исполнение

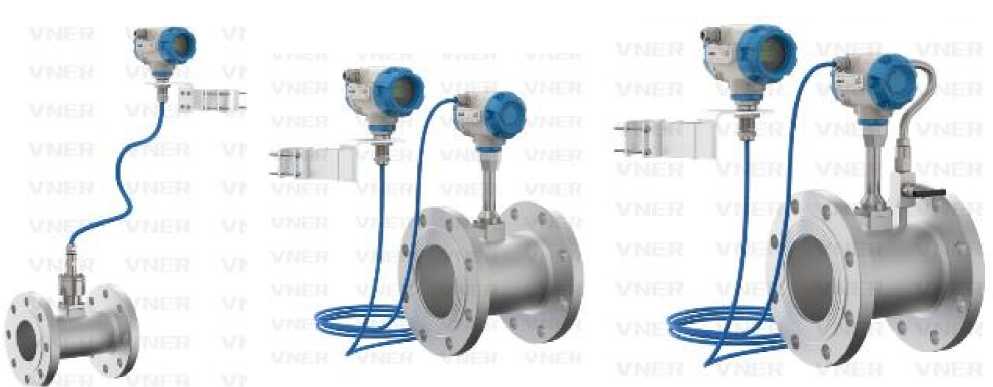

б) Раздельное исполнение
Рисунок 1 - Общий вид расходомеров

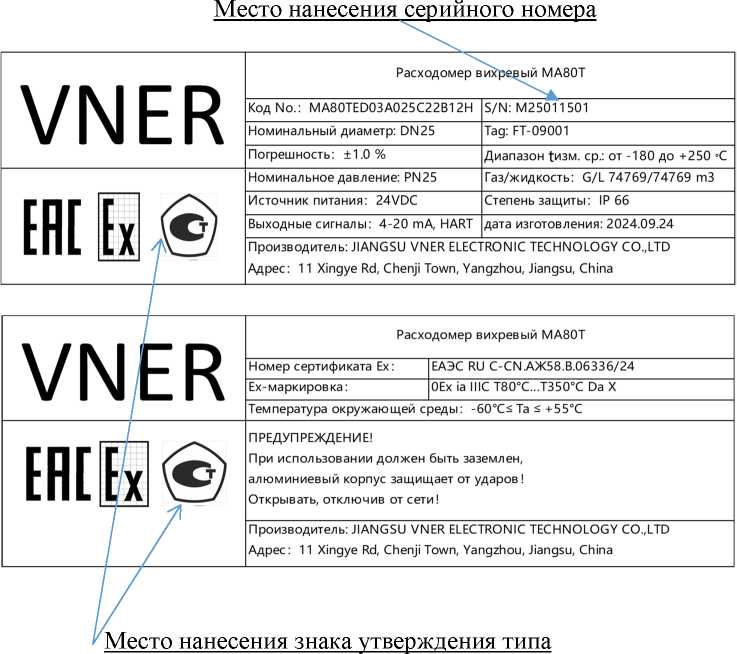

Рисунок 2 - Внешний вид маркировочных табличек
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей и газов, массового расхода и массы пара. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный импульсный, цифровой или аналоговый сигналы.
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без кода доступа.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MWD002 |
|
Номер версии (идентификационный номер) ПО |
С.6 В.Х |
|
Примечание: «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкостей, Q^, м3/ч 1) |
от 1 до 2000 |
|
Диапазон измерений объемного расхода газа, пара при рабочих условиях, Qr, м3/ч 2) |
от 5 до 10000 |
|
Диапазон измерений массового расхода пара, Qn, кг/ч, |
от 8,24^УР3) до 29650,0^7? 3) |
|
Диапазон температуры измеряемой среды, °С |
от -180 до +250 (+350)5) |
|
Пределы допускаемой относительной погрешности измерения объемного расхода, объема жидкости, газа, пара, 5у, % 4) |
±1 |
|
Пределы допускаемой относительной погрешности измерения массового расхода, массы пара, 6m, %4) |
±1,5 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Пределы допускаемой приведенной к диапазону измерений давления погрешности измерений давления, при использовании встроенного датчика давления, % |
±0,5 |
|
1) Значения указаны для жидкости при 1ж= 20 °С, рж20=1000 кг/м3, voж=1,5 •IO-6 м2/с. Зависят от плотности и кинематической вязкости жидкости и диаметра трубопровода, в котором устанавливается расходомер. Точное значение диапазона расходов указывается в паспорте на каждый конкретный расходомер. 2) Значения указаны для воздуха при температуре 20 °С и давлении 1,013 бар. Зависят от плотности, состава газа и диаметра трубопровода, в котором устанавливается расходомер. Точное значение диапазона расходов указывается в паспорте на каждый конкретный расходомер. 3) р - рабочая плотность пара, кг/м3; 4) При Re > 20000 Re - число Рейнольдса, вычисляется по формуле: R = 4 • Q e „т П ’ Л • DBHymp ' V где Q - расход, м3/с; л - число Пи (3,14159265); Ввнутр - внутренний диаметр первичного преобразователя (из паспорта), м; v - кинематическая вязкость измеряемой среды при температуре измерений, м2/с. 5) Высокотемпературное исполнение. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, DN |
от 15 до 300 |
|
Максимальное давление измеряемой среды, МПа |
30,0 |
|
Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды для исполнения со встроенной батареей, °С - относительная влажность воздуха, при 35 °C, % - атмосферное давление, кПа |
от -20 (-60)1) до +65 от 0 до +65 95 от 84,0 до 106,7 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019 | |
|
«Exi» |
0Ex iaIIC T6...T2 Ga X Ex ia IIIC T80°C...T250°C Da X 0Ex ia IIC T6...T1 Ga X Ex ia IIIC T80°C...T350°C Da X 0Ex ia IIC T6...T1 Ga X Ex ia IIIC T80°C. T400°C Da X |
|
«Exd» |
1Ex db IIC T6...T2 Gb X Ex tb IIIC T80°C... T250°C Db 1Ex db IIC T6...T1 Gb X Ex tb IIIC T80°C.T350°C Db X 1Ex db IIC T6...T1 Gb X Ex tb IIIC T80°C... T400°C Db X |
|
Выходной сигнал: - аналоговый, мА - импульсный, максимальная частота Г ц - цифровой |
от 4 до 20 4000 HART, Modbus (RS485) |
|
Напряжение питания: - напряжение постоянного тока, В |
от 12 до 32 3,62) |
|
Габаритные размеры расходомеров (без учёта длины зонда), не более, мм -длина -ширина -высота |
650 610 1020 |
|
1) Специальное исполнение с обогревом платы. 2) Питание от встроенной батареи. |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Cрок службы, лет |
10 |
|
Cрок средней наработки на отказ, ч, не менее |
80000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографическим способом, на корпус электронного преобразователя при помощи наклейки.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер вихревой |
MA80T |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. на партию |
Сведения о методах измерений
приведены в разделе 1 «Принцип работы» руководства по эксплуатации «Расходомеры вихревые MA80T».
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа»;
Техническая документация завода-изготовителя «Jiangsu VNER Electronic Techology CO., LTD», Китай.
