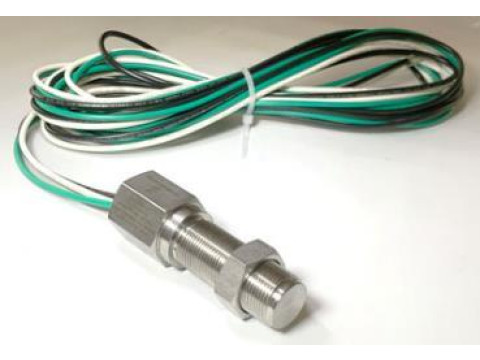

Датчики частоты вращения MSC 401033-10
| Номер в ГРСИ РФ: | 96021-25 |
|---|---|
| Производитель / заявитель: | Magnetic Sensors Corporation, США |
Датчики частоты вращения MSC 401033-10 (далее - датчики) предназначены для измерения частоты вращения вращающихся валов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96021-25 | |||||||||||||||||||||
| Наименование | Датчики частоты вращения | |||||||||||||||||||||
| Модель | MSC 401033-10 | |||||||||||||||||||||
| Приказы |
№1558 от
04.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 06e757ca-9b84-518e-89ed-c940ecc09123 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Magnetic Sensors Corporation, СОЕДИНЕННЫЕ ШТАТЫ, 1365 North McCan Street, Anaheim CA 92806
Поверка
| Методика поверки / информация о поверке |
РТ-МП-555-204-2025 Государственная система обеспечения единства измерений. Датчики частоты вращения MSC 401033-10. Методика поверки
(с 04.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96021-25: Описание типа
2025-96021-25.pdf
Файл устарел
|
Скачать | 113.9 КБ | |
|
96021-25: Методика поверки
2025-mp96021-25.pdf
Файл устарел
|
Скачать | 811.4 КБ | |
|
96021-25: Описание типа
2025-96021-25-1.pdf
|
Скачать | 113.9 КБ | |
|
96021-25: Методика поверки
РТ-МП-555-204-2025
2025-mp96021-25-1.pdf
|
Скачать | 811.4 КБ |
Описание типа
Назначение
Датчики частоты вращения MSC 401033-10 (далее - датчики) предназначены для измерения частоты вращения вращающихся валов.
Описание
Принцип действия датчиков состоит в следующем: постоянный магнит, встроенный в датчик, создаёт вокруг его полюса постоянное магнитное поле. Приближение и прохождение ферромагнитного объекта рядом с полюсом датчика (чувствительным элементом) вызывает изменение величины магнитного потока, проходящего через измерительную обмотку датчика. Эти изменения магнитного потока индуцирует э.д.с. (электродвижущую силу) в измерительной обмотке датчика, которая соединена с его выходным разъемом. Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса, закрепленного на валу) и частоте вращения измеряемого объекта. Датчик относится к генераторному типу преобразователей и не требует внешнего питания.
Конструктивно датчики выполнены в виде неразборного металлического корпуса с внешней резьбой на одном конце для проходного монтажа.
Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.
К датчикам частоты вращения MSC 401033-10 относятся датчики с заводскими номерам: 0662620, 0662621, 0662622, 0662623, 0662624, 0662625.
Заводской номер датчиков в цифровом формате наносится на корпус датчиков методом лазерной гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.

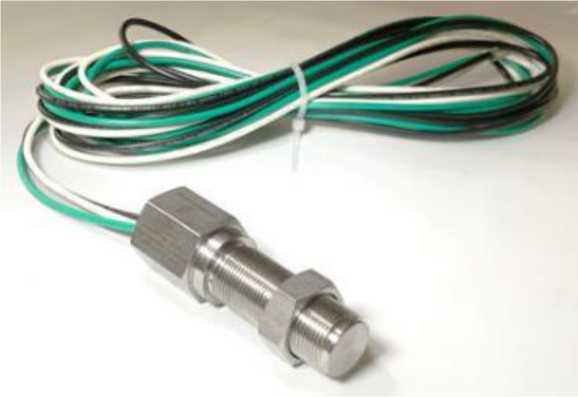

Общий вид датчиков частоты вращения MSC 401033-10 представлен на рисунке 1.

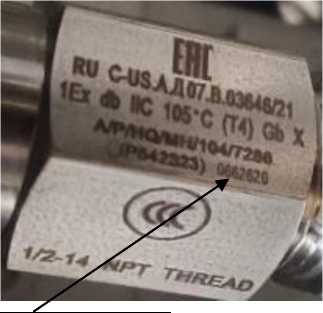

Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков частоты вращения MSC 401033-10
В процессе эксплуатации датчиков не предусматривается внешних механических или электронных регулировок. Пломбирование средства измерений не производится.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерения частоты вращения, об/мин |
от 30 до 60000 |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин |
±(1+0,001<N*) |
|
* где N - измеренное значение частоты вращения, об/мин | |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Маркировка взрывозащиты |
1Ex db IIC 105 °С(Т4) Gb X |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +105 |
|
Габаритные размеры (диаметрхвысота) (без кабеля), мм, не более |
27x134 |
|
Масса, г, не более |
500 |
Знак утверждения типа
наносится на титульный лист паспорта методом печати или наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчики частоты вращения |
MSC 401033-10 |
6 шт |
|
Паспорт |
1 экз. |
Сведения о методах измерений
приведены в паспорте «Датчик частоты вращения MSC 401033-10», раздел «Проведение измерений».
Нормативные документы
Приказ Росстандарта № 2183 от 01.09.2022 г. «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»
