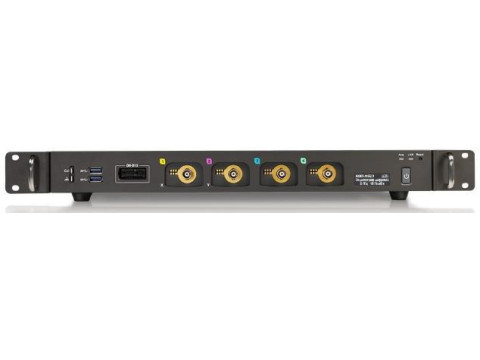

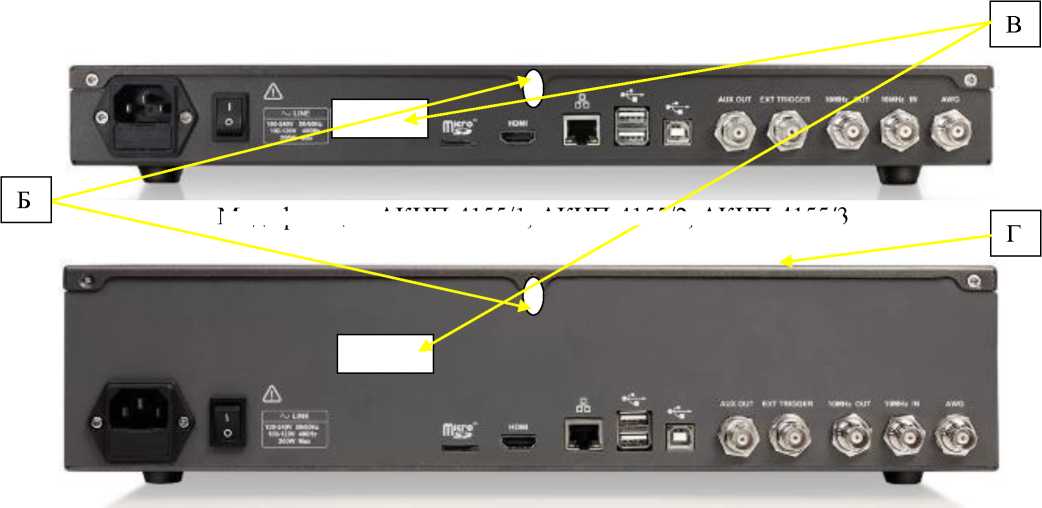

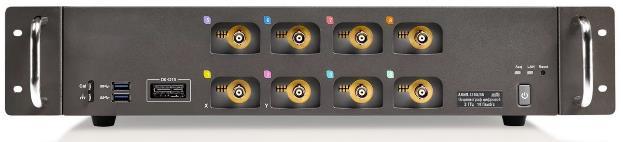

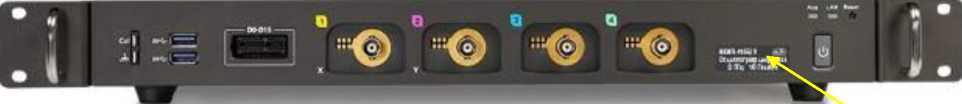

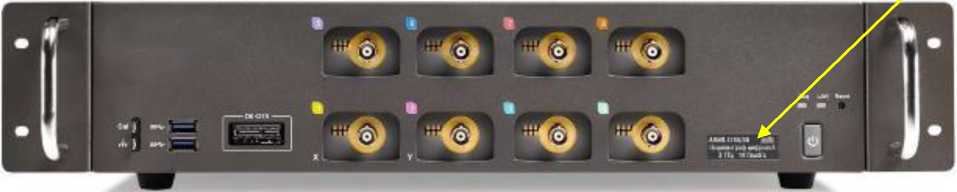

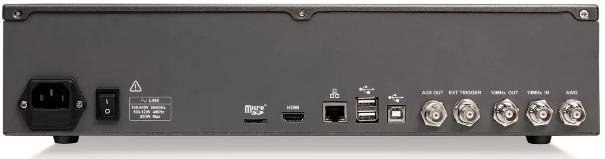

Осциллографы цифровые АКИП-4155

Наименование

Назначение

SYN64

Внешний блок коммутации для синхронизации и объединения до 64-х осциллографов

SDS6000L-FG

Программная опция генератора сигналов (ФГ+СПФ), 25 МГц

SDS6000L-PA

Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ)

SDS6000L-EJ

Программная опция построения глазковых диаграмм и анализ джиттера

SDS6000L-I2S

Программная опция, синхронизация и декодирование I2S

SDS6000L-1553B

Программная опция, синхронизация и декодирование MIL-STD-1553B

SDS6000L-FlexRay

Программная опция, синхронизация и декодирование FlexRay

SDS6000L-CANFD

Программная опция, синхронизация и декодирование CAN FD

SDS6000L-SENT

Программная опция, синхронизация и декодирование SENT

SDS6000L-Manch

Программная опция декодирования MANCHESTER

SPL2016

Программно-аппаратная опция логического анализатора, 16-канальный логический пробник

DF2001A

Внешний компенсационный модуль для устранения временного сдвига между пробниками, измеряющими напряжение и ток

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

не ниже 1.0.1.1.0.0.11)

Примечания:

1) - номер версии определяется значениями полей «Версия Uboot-OS» и «Версия ПО».

Наименование характеристики

Значение

1

2

Входное сопротивление, Ом (переключаемое)

50 (±2 %), 1-106 (±2 %)

Диапазон установки коэффициентов отклонения (Ко), мВ/дел - при входном сопротивлении 50 Ом

- при входном сопротивлении 1 МОм

от 0,5 до 1-103 от 0,5 до 1-104

Максимальное входное напряжение, В

- напряжение переменного тока (среднее квадратическое значение), при входном сопротивлении 50 Ом

- напряжение переменного тока (пиковое значение) частотой не более 10 кГц с постоянной составляющей, при входном сопротивлении 1 МОм

5

400

Пределы допускаемой относительной погрешности установки коэффициентов отклонения, %

±1,5

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения исм=0 В, мВ

±(0,015^8[делрКо[мВ/дел]+1)

Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения (при R 1;х 50 Ом), В

от 0,5 до 5,0 мВ/дел

±1,6

от 5,1 до 10,0 мВ/дел

±4

от 10,2 до 20,0 мВ/дел

±8

от 20,5 мВ/дел до 1 В/дел

±10

Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения

(при 1<1;х 1 МОм), В

от 0,5 до 5,0 мВ/дел

±1,6

от 5,1 до 10,0 мВ/дел

±4

от 10,2 до 20,0 мВ/дел

±8

от 20,5 до 100,0 мВ/дел

±16

от 102 до 200 мВ/дел

±80

от 205 мВ/дел до 1 В/дел

±160

от 1,02 до 10,00 В/дел

±400

Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ

±(0,01-|исм|+0,0002-|ипр|+

+0,015^8[делрКо[мВ/дел]+1)

Полоса пропускания по уровню минус 3 дБ (R|SX=50 Ом), МГц, не менее

- модификация АКИП-4155/1, АКИП-4155/1А

- модификация АКИП-4155/2, АКИП-4155/2А

- модификация АКИП-4155/3, АКИП-4155/3А1)

500

1000

2000

1

2

Время нарастания переходной характеристики, пс, не более - полоса пропускания 500 МГц

- полоса пропускания 1000 МГц

- полоса пропускания 2000 МГц2)

550

350

230

Диапазон установки коэффициентов развертки, с/дел - модификация АКИП-4155/1, АКИП-4155/1А - модификация АКИП-4155/2, АКИП-4155/2А - модификация АКИП-4155/3, АКИП-4155/3А

от 540-10 до 1-103 от 240-10 до 1-103 от 140-10 до 1-103

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f)

±2А0-6

Пределы допускаемой абсолютной погрешности измерения временных интервалов

±(5f • Тизм+2/^)

Примечания:

1) - При установленном коэффициенте отклонения ниже 2,3 мВ/дел. полоса пропускания ограничена до 1 ГГ ц;

2) - При установленном коэффициенте отклонения ниже 2,3 мВ/дел. время нарастания переходной характеристики не более 350 пс;

Ко - значение коэффициента отклонения, мВ/дел;

исм - установленное значение напряжения смещения, мВ;

ипр - конечное значение диапазона установки напряжения смещения, мВ;

6f - относительная погрешность частоты внутреннего опорного генератора;

Тизм - измеренный временной интервал, с;

Fд - частота дискретизации, Гц.

Наименование характеристики

Значение

Число входных цифровых каналов

16

Максимальная частота дискретизации, МГц

1000

Максимальная длина записи, МБ/канал

50

Пороговые уровни срабатывания

TTL, CMOS, LVCMOS3.3, LVCMOS2.5 или определяемый пользователем

Пределы установки уровня срабатывания, определяемого пользователем, В

±10

Минимальная длительность импульса, нс

3,3

Наименование характеристики

Значение

1

2

Основные формы сигнала1)

синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянный уровень, произвольная

Количество каналов

1

Выходное сопротивление, Ом

50 (±2 %)

Диапазон частот, Гц, для форм сигнала:

- синусоидальный

- прямоугольный, импульсный

- треугольный (пилообразный)

- шум (-3 дБ)

- произвольный

от Г10-6 до 2,5-107 от Г10-6 до 1-107 от Г10-6 до 3 -105 не менее 2,5^107 от Г10-6 до 5-106

Разрешение по частоте, Гц

Г10-6

Частота дискретизации для сигналов произвольной формы, МГц

125

Пределы допускаемой относительной погрешности установки частоты выходного сигнала

±540-5

Диапазон установки выходного напряжения (размах от пика до пика), В

- на нагрузке 50 Ом

- на нагрузке 1 МОм

от 240-3 до 3

от 440-3 до 6

Диапазон установки постоянного напряжения и напряжения смещения Ucm2), В

- на нагрузке 50 Ом

- на нагрузке 1 МОм

±1,5 ±3

Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала на частоте 10 кГц на нагрузке 50 Ом, мВ

±(0,01-Гусг+3)

Неравномерность амплитудно-частотной характеристики относительно уровня сигнала частотой 10 кГц (при выходном напряжении не менее 2,5 В (размах)), дБ, не более

±0,6

Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ

±(0,01^Ucm+3)

Длительность фронта и среза прямоугольного и импульсного сигнала на уровне от 10 % до 90 %, нс, не более

24

Примечания

1) Дополнительно имеются 45 встроенных форм сигнала;

2) Пределы установки смещения ограничены диапазоном установки выходного напряжения и определяются по формуле: |исм|<имакс-иуст/2, где Гмакс - верхний предел установки выходного напряжения, мВ; Густ - установленный уровень выходного напряжения (размах), мВ;

Ucm - установленный уровень постоянного напряжения и напряжения смещения (абсолютное значение), мВ.

Наименование характеристики

Значение

Число измерительных аналоговых каналов АКИП-4155/1, АКИП-4155/2, АКИП-4155/3 АКИП-4155/1А, АКИП-4155/2А, АКИП-4155/3А

4

8

Разрешение по вертикали (АЦП), бит

8

Напряжение сети питания частотой 50/60 Гц, В

от 100 до 240

Потребляемая мощность, Вт

АКИП-4155/1, АКИП-4155/2, АКИП-4155/3

АКИП-4155/1А, АКИП-4155/2А, АКИП-4155/3А

193

380

Габаритные размеры (ширинахвысотахглубина), мм, не более

АКИП-4155/1, АКИП-4155/2, АКИП-4155/3

АКИП-4155/1А, АКИП-4155/2А, АКИП-4155/3А

395x43x414

395x86x414

Масса, кг, не более

АКИП-4155/1, АКИП-4155/2, АКИП-4155/3

АКИП-4155/1А, АКИП-4155/2А, АКИП-4155/3А

6,1

9,1

Нормальные условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от +15 до +25 80

Рабочие условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность воздуха %, не более

от 0 до +50 90

Наименование характеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч, не менее

10000

Наименование

Обозначение

Количество

Осциллограф цифровой

АКИП-41551)

1 шт.

Сетевой кабель

-

1 шт.

Осциллографический пробник

-

4 или 8 шт.

Руководство по эксплуатации

-

1 шт.

Кабель USB

-

1 шт.

Примечания

1) - модификация по заказу
