Преобразователи перемещений вихретоковые КД-ВПП
| Номер в ГРСИ РФ: | 96026-25 |
|---|---|
| Производитель / заявитель: | ООО "Комдиагностика", г.Москва |
Преобразователи перемещений вихретоковые КД-ВПП (далее - преобразователи) предназначены для измерений виброперемещения и относительного перемещения (осевого смещения).
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96026-25 | ||||||||||||
| Действует | по 04.08.2030 | ||||||||||||
| Наименование | Преобразователи перемещений вихретоковые | ||||||||||||
| Модель | КД-ВПП | ||||||||||||
| Модификации |
КД-ВПП-D1-L2, где 1. Длина преобразователя, включая соединительный кабель 5, 7, 9 м 2.Диаметр измерительной части датчика, мм 5, 8, 11 мм КД-ВПП-D5-L5 КД-ВПП-D8-L7 КД-ВПП-D11-L9 |
||||||||||||
| Приказы |
№1558 от
04.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | de91998a-6d33-eb3b-21ec-dc68d6e6d68b | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Комдиагностика», РОССИЯ, 41014, Московская обл., г. Мытищи, ул. Веры Волошиной 73/73а
Поверка
| Методика поверки / информация о поверке |
РТ-МП-507-204-2025 Государственная система обеспечения единства измерений. Преобразователи перемещений вихретоковые КД-ВПП. Методика поверки
(с 04.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 16 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96026-25: Описание типа
2025-96026-25.pdf
Файл устарел
|
Скачать | 124.3 КБ | |
|
96026-25: Методика поверки
2025-mp96026-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
96026-25: Описание типа
2025-96026-25-1.pdf
|
Скачать | 124.3 КБ | |
|
96026-25: Методика поверки
РТ-МП-507-204-2025
2025-mp96026-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Преобразователи перемещений вихретоковые КД-ВПП (далее - преобразователи) предназначены для измерений виброперемещения и относительного перемещения (осевого смещения).
Описание
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Преобразователи представляют собой измерительный канал, в состав которого входят преобразователь КД-ВП и вихретоковый датчик КД-ВД с соединительным кабелем.
Конструктивно вихретоковый датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Преобразователи перемещений вихретоковые КД-ВПП выпускаются в модификациях КД-ВПП-D5-LX, КД-ВПП-D8-LX и КД-ВПП-Dll-LX, которые различаются диаметром измерительной части датчика, номинальным значением коэффициента преобразования, диапазонами измерений и диапазоном частот. Структурная схема маркировки преобразователей перемещений вихретоковых КД-ВПП приведена на схеме 1.
КД-ВПП-DX-- LX
Длина преобразователя, включая соединительный кабель 5, 7, 9 м
Диаметр измерительной части датчика, мм 5, 8, 11 мм
Схема 1 - Структурная схема маркировки преобразователей перемещений вихретоковых КД-ВПП
Вихретоковые датчики КД-ВД дополнительно маркируются в соответствии со своим исполнением, структурная схема маркировки приведена на схеме 2.
КД-ВД-DX-LX-XX- Х- ХХХ-Р
|
Защитный металлорукав Не заполняется, если не требуется | ||
|
Длина датчика от 20 до 500 мм с шагом 10 мм |
Установочная резьба
1 - M8 х 1
2 - M10 х 1
3 - M14 х 1,5
4 - M16 х 1,5
5 - 3/8-24 UNF
6 - 1/2-20 UNF
7 - 5/8-18 UNF
Длина соединительного кабеля
от 0 до 4,5 м с шагом 0,5 м, для системы 5 м от 0 до 6,5 м с шагом 0,5 м, для системы 7 м от 0 до 8,5 м с шагом 0,5 м, для системы 9 м
Длина преобразователя, включая соединительный кабель
5, 7, 9 м
Диаметр измерительной части датчика
5, 8, 11 мм
Схема 2 - Структурная схема маркировки вихретоковых датчиков КД-ВД
Преобразователи перемещений вихретоковые КД-ВПП являются взрывозащищенными изделиями и устанавливаются во взрывоопасных зонах помещений и наружных установок всех классов, где возможно образование взрывоопасных смесей категорий I, IIA, IIB, IIC температурных классов Т6-Т1 по классификации «Правила устройства электроустановок» глава 7.3 «Электроустановки во взрывоопасных зонах». Маркировка взрывозащиты КД-ВД: PO Ex ma I Ma Х / 0Ex ma IIC T6...Т3 Ga X. Маркировка взрывозащиты КД-ВП: РО Ex iama I Ma X / 0Ex iama IIC T6...T5 Ga X.

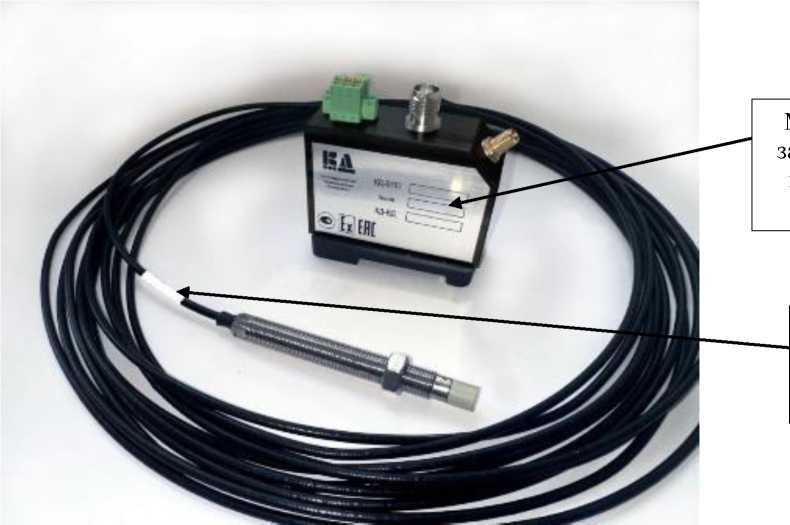

Общий вид преобразователей вихретоковых представлен на рисунке 1. Пломбирование преобразователей не предусмотрено.
Заводские номера преобразователей перемещений вихретоковых КД-ВПП в цифро-буквенном формате наносятся на шильд преобразователя КД-ВП методом лазерной гравировки, датчики КД-ВД имеют собственные заводские номера, которые наносятся на кабель с помощью термоусаживаемой трубки. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера преобразователя КД-ВПП
Место нанесения заводского номера датчика КД-ВД

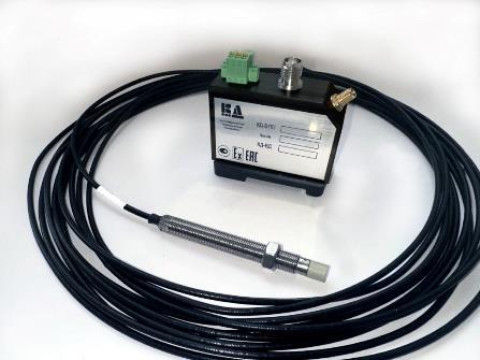

Рисунок 1 - Общий вид преобразователей перемещений вихретоковых КД-ВПП
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
КД-В1 II I-D5-LX |
КД-В1 II I-D8-LX |
КД-ВПП-Dll-LX | |
|
Номинальное значение коэффициента преобразования, В/мм |
7,87 |
7,87 |
3,94 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±5 |
±5 |
±10 |
|
Диапазон измерений размаха виброперемещения, мкм |
от 10 до 500 |
от 10 до 1000 |
от 10 до 3300 |
|
Диапазон измерений относительного перемещения (осевого смещения), мм |
от 0,25 до 1,75 |
от 0,25 до 2,5 |
от 0,5 до 4,5 |
|
Нелинейность амплитудной характеристики, % |
±1,5 |
±1,5 |
±1,5 |
|
Диапазон рабочих частот, Г ц |
от 2 до 5000 |
от 2 до 5000 |
от 2 до 5000 |
|
Нормируемый диапазон частот, Гц |
от 2 до 500 |
от 2 до 500 |
от 2 до 500 |
|
Неравномерность частотной характеристики, % |
±2 |
±2 |
±2,5 |
|
Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения при изменении температуры окружающей среды на 10 °С, % |
±0,2 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, °С - вихретокового датчика КД-ВД (для II группы) - вихретокового датчика КД-ВД (для I группы) - преобразователя КД-ВП |
от -60 до +170 от -60 до +150 от -35 до +90 |
|
Длина вихретокового датчика с соединительным кабелем, м: - КД-В1 II I-DX-1,5 - КД-В1 II I-DX-1,7 - КД-В1 II I-DX-1,9 |
5 7 9 |
|
Г абаритные размеры преобразователя КД-ВП (длина^ширинахвысота), мм, не более |
75x35x65 |
|
Г абаритные размеры вихретокового датчика КД-ВД (диаметрхдлина), мм, не более: - КД-В1 II I-D5-I .X - КД-ВПП-DS-LX - КД-ВПП-DH-LX |
8x500 10x500 16x500 |
|
Масса преобразователя перемещений вихретокового КД -ВПП, г, не более: - КД-В1 II I-D5-I .X - КД-В1 II I-D8-I .X - КД-ВПП-Dll-LX |
803 1206 1805 |
|
Маркировка взрывозащиты в соответствии с ГОСТ 31610.02019: - вихретокового датчика КД-ВД - преобразователя КД-ВП |
PO Ex ma I Ma Х / 0Ex ma IIC T6...T3 Ga X РО Ex ia ma I Ma X / 0Ex ia ma IIC T6...T5 Gа X |
|
Степень защиты по ГОСТ 14254-2015: - вихретоковый датчик - преобразователь |
IP66 / IP68 IP30 |
Знак утверждения типа
наносится на шильд преобразователя КД-ВП методом лазерной гравировки и печати на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь перемещений вихретоковый |
КД-ВПП |
1 шт. |
|
Паспорт |
КОМД.421421.017ПС |
1 экз. |
|
Руководство по эксплуатации |
КОМД.421421.017РЭ |
1 экз. на партию |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
КОМД.421421.017ТУ «Преобразователи перемещений вихретоковые КД-ВПП. Технические условия»
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
