Амперметры NP (далее по тексту - амперметры) предназначены для измерений действующего значения силы переменного тока.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96027-25 | ||||||||||||
| Действует | по 04.08.2030 | ||||||||||||
| Наименование | Амперметры | ||||||||||||
| Модель | NP | ||||||||||||
| Модификации |
NPX1-X2X3X4,где NP - обозначение типа амперметров X1 - габаритные размеры, мм X2 - тип прибора X3 - верхний предел измерений X4 - тип подключения NP72-А5А NP72-А50А NP72-А4000АСТ |
||||||||||||
| Приказы |
№1558 от
04.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | b779c2d3-0fe0-5a58-6a18-691b22a176d9 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Zhejiang CHINT Instrument & Meter Co., Ltd, КИТАЙ, Wenzhou Bridge Industrial Zone, Yueqing, Zhejiang, P.R.
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.497-83 Государственная система обеспечения единства измерений. Амперметры, вольтметры, ваттметры, варметры. Методика поверки
(с 04.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96027-25: Описание типа
2025-96027-25.pdf
Файл устарел
|
Скачать | 145 КБ | |
|
96027-25: Описание типа
2025-96027-25-1.pdf
|
Скачать | 145 КБ |
Описание типа
Назначение
Амперметры NP (далее по тексту - амперметры) предназначены для измерений действующего значения силы переменного тока.
Описание
Принцип действия амперметров основан на взаимодействии магнитного поля, проходящего через неподвижную катушку тока с подвижным сердечником из ферромагнитного материала. При протекании тока по неподвижной катушке действуют силы, образующие вращающий момент, который поворачивает подвижную часть (ферромагнитный сердечник) относительно неподвижной, при этом угол отклонения стрелочного указателя пропорционален действующему значению силе переменного тока.

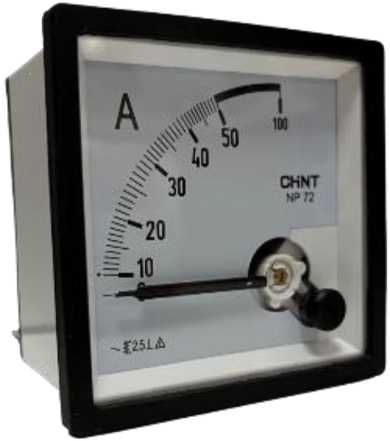

Конструктивно амперметры выполнены в квадратном диэлектрическом пластиковом корпусе белого цвета с черной рамкой, с передней стороны которого находится шкала со стрелочным указателем, жестко закрепленным на оси вращения сердечника, неравномерной шкалой и нулевой отметкой на краю диапазона измерений. Амперметры предназначены для монтажа в вертикальном положении.
Структура условного обозначения модификаций амперметров:
NP
X1
Х4__
Тип подключения:
обозначение отсутствует - прямое подключение
СТ - подключение через трансформатор тока с номинальным значением тока вторичной обмотки трансформатора 5 А
Верхний предел измерений:
5 А, 10 А, 15 А, 20 А, 25 А, 30 А, 40 А, 50 А, 60 А, 75 А, 80 А, 100 А, 150 А, 200 А, 250 А, 300 А, 400 А, 500 А, 600 А, 800 А, 1000 А, 1200 А, 1500 А, 2000 А, 2500 А, 3000 А, 4000 А
Тип прибора:
A - Амперметр
Габаритные размеры, мм:
48 - 48 х 48
72 - 72 х 72
96 - 96 х 96______________
Обозначение типа амперметров
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

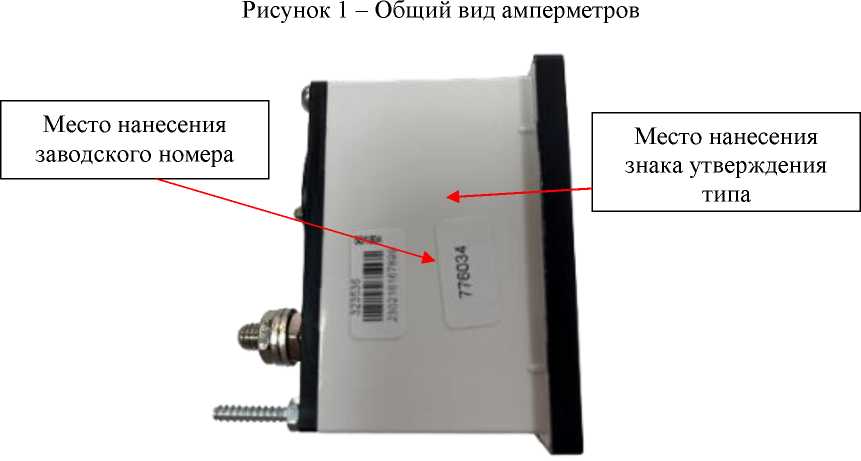

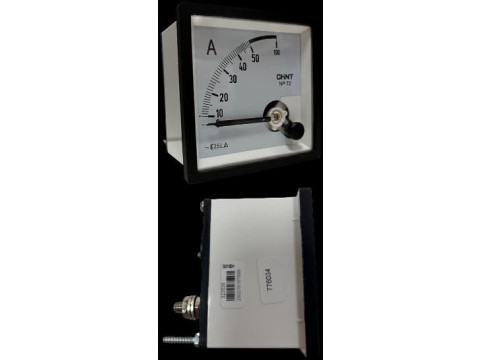

Общий вид амперметров с указанием места нанесения заводского номера и места нанесения знака утверждения типа представлены на рисунках 1 и 2. Нанесение знака поверки на амперметры не предусмотрено. Пломбирование мест настройки (регулировки) амперметров не предусмотрено.
Рисунок 2 - Общий вид амперметров с указанием места нанесения знака утверждения типа и места нанесения заводского номера (вид сбоку)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Нижний предел измерений силы переменного тока, А |
0,2' 1норм* |
|
Верхние пределы измерений силы переменного тока при прямом включении, А |
5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80;100 |
|
Верхние пределы измерений силы переменного тока при трансформаторном включении с номинальным значением тока вторичной обмотки трансформатора тока 5 А, А |
150; 200; 250; 300; 400; 500;600;800;1000; 1200; 1500;2000; 2500; 3000; 4000 |
|
Класс точности по ГОСТ 8711-93 |
1,5; 2,5 |
|
Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений силы переменного тока, % |
±1,5; ±2,5 |
|
Пределы допускаемой вариации показаний, А: - для класса точности 1,5 по ГОСТ 8711-93 - для класса точности 2,5 по ГОСТ 8711-93 |
±(0,015-bcPM) ±(0,025-]нсрм) |
|
Предел допускаемого остаточного отклонения указателя амперметров от нулевой отметки, %, не более |
0,5 |
|
Частота переменного тока, Гц |
от 45 до 65 |
|
Номинальное рабочее напряжение, В |
400 |
|
П р и м е ч а н и е - 1норм - нормирующее значение, равное верхнему пределу диапазона измерений, А. *Для амперметров трансформаторного включения нижний предел измерений силы переменного тока может принимать значение от 0 до 0,2- 1норм. | |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Допустимая длительность перегрузки при нагрузке, равной 120 % от верхнего предела измерений, ч |
2 |
|
Габаритные размеры (высотахдлина*ширина), мм, не более: - NP 48 |
48,0x67,0x48,0 |
|
- NP 72 |
72,0x67,5x72,0 |
|
- NP 96 |
96,0x67,5x96,0 |
|
Масса, кг, не более: - NP 48 |
0,10 |
|
- NP 72 |
0,23 |
|
- NP 96 |
0,34 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -25 до +40 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 86,6 до 106,0 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч не менее |
50 000 |
|
Средний срок службы, лет не менее |
12 |
Знак утверждения типа
наносится на титульный лист паспорта и на маркировочную наклейку амперметров типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Амперметр |
NPX1-X2X3X4 1) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
1) - обозначение в зависимости от модификации | ||
Сведения о методах измерений
приведены в разделе 4 «Описание и работа» паспорта.
Нормативные документы
ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»
ГОСТ 30012.9-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний»
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 года № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц
ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки»
Стандарт предприятия «Амперметры NP. Стандарт предприятия».
