Установка поверочная расходомерная Поток ПУ-200
| Номер в ГРСИ РФ: | 96030-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Реом", г.Калуга |
Установка поверочная расходомерная Поток ПУ-200 (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96030-25 | ||||||
| Наименование | Установка поверочная расходомерная | ||||||
| Модель | Поток ПУ-200 | ||||||
| Приказы |
№1558 от
04.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | ff998c30-7bc0-97d7-4d0a-276192cf8a53 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «РЕОМ», РОССИЯ, РФ, 248002, г. Калуга, ул. Болдина, д. 89, к.6
Поверка
| Методика поверки / информация о поверке |
МП 1728-1-2025 Государственная система обеспечения единства измерений. Установка поверочная расходомерная Поток ПУ-200. Методика поверки
(с 04.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96030-25: Описание типа
2025-96030-25.pdf
Файл устарел
|
Скачать | 267 КБ | |
|
96030-25: Методика поверки
2025-mp96030-25.pdf
Файл устарел
|
Скачать | 4.1 MБ | |
|
96030-25: Описание типа
2025-96030-25-1.pdf
|
Скачать | 267 КБ | |
|
96030-25: Методика поверки
МП 1728-1-2025
2025-mp96030-25-1.pdf
|
Скачать | 4.1 MБ |
Описание типа
Назначение
Установка поверочная расходомерная Поток ПУ-200 (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости.
Описание
Принцип действия установки основан на воспроизведении единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, автоматизированной системы измерений, управления и контроля и измерении расхода и количества жидкости в потоке средствами измерений.
Установка состоит из средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости, температуры и избыточного давления жидкости, системы хранения и подготовки жидкости, системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, двух измерительных участков, автоматизированной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.
В качестве средств измерений массы жидкости в потоке и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости, в составе установки применяются: весовые устройства на базе весов неавтоматического действия: весы электронные GP (регистрационный номер 23778-07), весы товарные HW (регистрационный номер 44188-10), весы платформенные электронные ВП (регистрационный номер 21440-11), расходомеры-счетчики электромагнитные SITRANS FM (далее-расходомеры) (регистрационный номер 35024-12).
В качестве средств измерений температуры жидкости установки в составе установки применяются: комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1 (регистрационный номер 39145-08).
В качестве средств измерений избыточного давления жидкости в составе установки применяются: преобразователи давления измерительные MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS 3200, MBS 3250, MBS 4510 (регистрационный номер 61533-15), манометры показывающие ТМ, ТВ, ТМВ и ТМТБ (регистрационный номер 25913-08).
Поверяемое средство измерений устанавливается на измерительный участок установки, посредством работы зажимного пневматического устройства и системы подачи сжатого воздуха.
Жидкость посредством системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости из системы хранения и подготовки жидкости подается в гидравлический тракт рабочего контура установки, проходит через расходомеры установки, один из измерительных участков с поверяемыми средствами измерений (одновременная работа двух участков не предусмотрена), средства измерений температуры и избыточного давления жидкости установки. Далее, в зависимости от метода измерений, направляется на весовое устройство установки и/или обратно в систему хранения и подготовки жидкости.
Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает полученные значения по показаниям поверяемых средств измерений и средств измерений установки.

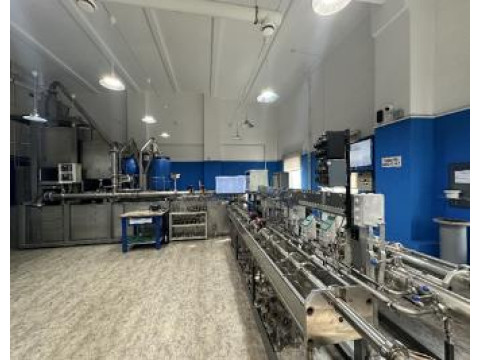

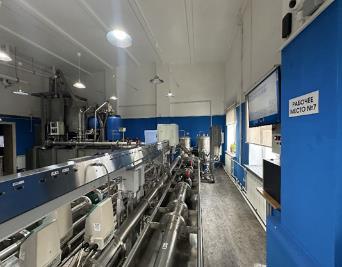

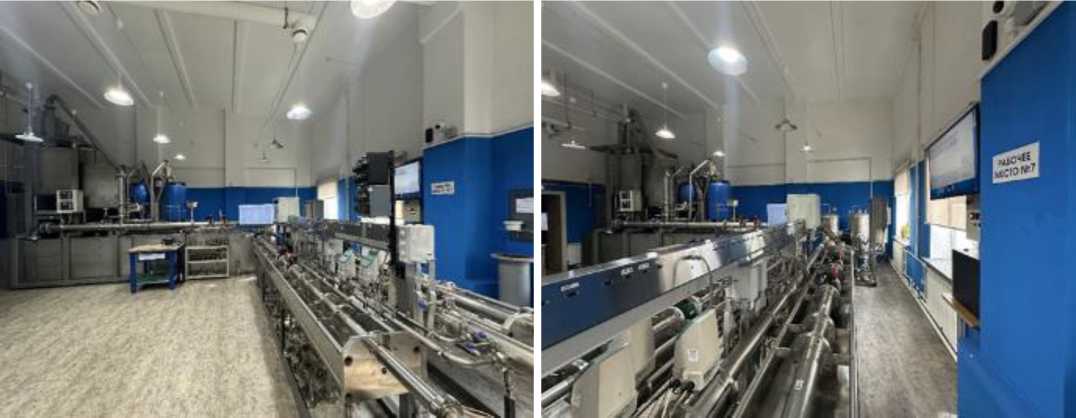

Общий вид установки представлен на рисунке 1.
Рисунок 1 - Общий вид установки
Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.

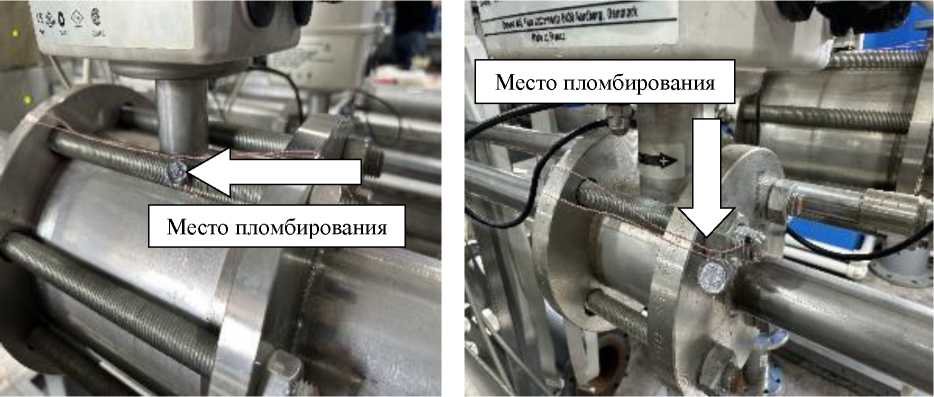

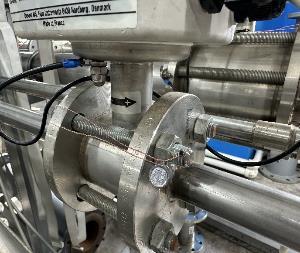

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установки нанесен в цифровом формате на маркировочную табличку методом термопечати в виде наклейки, закрепленную на корпусе установки.

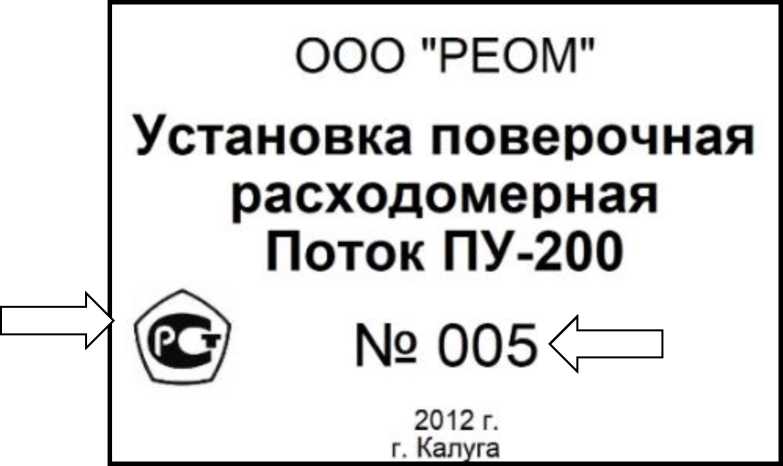

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение установки автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок и поверок, выполнение математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, управление и контроль состояния исполнительных механизмов установки, управление устройствами систем хранения и подготовки жидкости, создания и стабилизации расхода жидкости, регулирования расхода жидкости, управление автоматизированной системой измерений, управления и контроля, обеспечение диагностики.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных).
Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Тайфун-ПК |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.Х.Х1) |
|
Цифровой идентификатор ПО |
_ |
|
1) Х - относится к метрологически незначимой части ПО | |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений (воспроизведения) массового и объемного расходов жидкости при применении в качестве средств измерений весовых устройств, т/ч (м3/ч) |
от 0,01 до 180 |
|
Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений расходомеров, м3/ч |
от 0,01 до 180 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) массы и объема жидкости в потоке, массового и объемного расходов жидкости при применении весовых устройств, % |
±0,099 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении расходомеров, % |
±0,29 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр поверяемых средств измерений |
от DN 15 до DN 150 |
|
Количество одновременно поверяемых средств измерений, шт. |
от 1 до 10 |
|
Измеряемая среда |
жидкость (вода питьевая) |
|
Температура измеряемой среды, °С |
от +10 до +40 |
|
Избыточное давление измеряемой среды, МПа, не более |
1,0 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±38/220±22 50±1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от +5 до +35 от 30 до 90 от 84 до 107 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы установки, лет Средняя наработка на отказ, ч |
15 20000 |
Знак утверждения типа
наносится методом термопечати на маркировочную табличку, закрепленную на корпусе установки, в виде наклейки и по центру титульного листа руководства по эксплуатации типографским способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная расходомерная |
Поток ПУ-200, заводской номер 005 |
1 шт. |
|
Руководство по эксплуатации |
РЕ0М.407369.0180-005РЭ |
1 экз. |
Сведения о методах измерений
приведена в разделах 8 «Подготовка установки к работе» и 9 «Порядок работы установки» руководства по эксплуатации на установку.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
