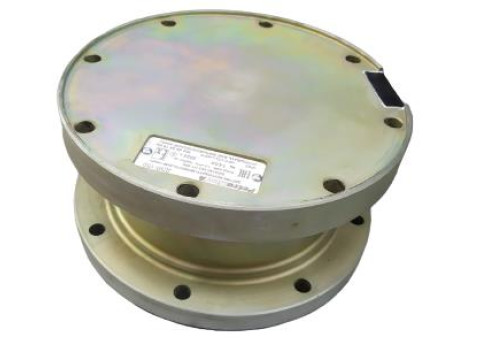

Датчики крутящего момента силы ДКМ-140 (Р)
| Номер в ГРСИ РФ: | 96037-25 |
|---|---|
| Производитель / заявитель: | ООО НПП "Петролайн-А", г. Набережные Челны |
Датчики крутящего момента силы ДКМ-140 (Р) (далее - датчики) предназначены для измерений крутящего момента силы, передаваемого через приводной вал, на котором они установлены.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96037-25 | |||||||||||||||||||||||||||||||||
| Действует | по 05.08.2030 | |||||||||||||||||||||||||||||||||
| Наименование | Датчики крутящего момента силы | |||||||||||||||||||||||||||||||||
| Модель | ДКМ-140 (Р) | |||||||||||||||||||||||||||||||||
| Модификации |
ДКМ-140 (Р) с ВП 5 кН•м ДКМ-140 (Р) с ВП 10 кН•м ДКМ-140 (Р) с ВП 15 кН•м ДКМ-140 (Р) с ВП 20 кН•м ДКМ-140 (Р) с ВП 20 кН•м в комплекте с преобразователями сигнала ПС-150Р ДКМ-140 (Р) с ВП 20 кН•м в комплекте с преобразователями сигналаПС-150 (Р2А2) |
|||||||||||||||||||||||||||||||||
| Приказы |
№1601 от
05.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ab4545c8-6b1c-f314-e80c-96a9efb3f475 | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
(ООО НПП "Петролайн-А", РОССИЯ, г. Набережные Челны, ул. Лермонтова, д. 53А
Поверка
| Методика поверки / информация о поверке |
МП 96-231-2024 Государственная система обеспечения единства измерений. Датчики крутящего момента силы ДКМ-140 (Р). Методика поверки
(с 05.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96037-25: Описание типа
2025-96037-25.pdf
Файл устарел
|
Скачать | 198.5 КБ | |
|
96037-25: Методика поверки
2025-mp96037-25.pdf
Файл устарел
|
Скачать | 198.5 КБ | |
|
96037-25: Описание типа
2025-96037-25-1.pdf
|
Скачать | 198.5 КБ | |
|
96037-25: Методика поверки
МП 96-231-2024
2025-mp96037-25-1.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Датчики крутящего момента силы ДКМ-140 (Р) (далее - датчики) предназначены для измерений крутящего момента силы, передаваемого через приводной вал, на котором они установлены.
Описание
Принцип действия датчиков основан на использовании эффекта изменения сопротивления тензорезисторов при воздействии на него деформирующих напряжений.
Компоненты датчиков размещены в корпусе. Корпус по конструкции представляет собой цилиндрическую втулку с фланцами на концах. Один фланец имеет радиальное отверстие, закрываемое крышкой. Внутри корпуса размещена электронная плата и блок батарейного электропитания. На внутренней стороне корпуса наклеены тензорезисторы. Электронная плата датчиков включает в себя источник опорного напряжения, микроконтроллер, энергонезависимую память, преобразователь величины измеренного значения крутящего момента силы из аналогового электрического сигнала в цифровой код. На боковой стенке одного из фланцев размещен радиомодуль с антенной и светодиодом, закрытый вставкой из радиопроницаемого полупрозрачного материала, обеспечивающего визуальное наблюдение за мигающим светодиодом. Также на фланце имеется сервисный разъём закрытый резьбовой пробкой.
Для получения и передачи данных по радиоканалу применяются преобразователи сигналов ПС-150Р или ПС-150(Р2А2).
Конструктивно каждый преобразователь сигналов выполнен в виде электронного модуля, размещённого в пластмассовом корпусе и предназначенного для крепления на DIN-рейку. Преобразователь сигнала включает в себя аналоговую и цифровую части, контроллер, индикатор и клавиатуру.
Формат заводского номера цифровой. Заводской номер наносится на табличку гравировкой или фотохимической печатью. Табличка с заводским номером крепится к датчику на заклепки. Место нанесения таблички с заводским номером указано на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование датчиков не предусмотрено.
Внешний вид датчика представлен на рисунке 1, преобразователей сигналов на рисунке 2.
Место нанесения таблички с заводским номером

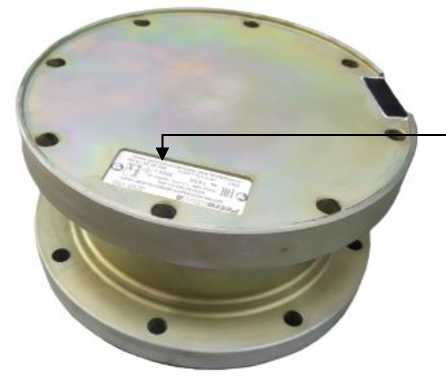

Рисунок 1 - Общий вид датчика ДКМ-140 (Р) с указанием места нанесения заводского номера
ПС-150(Р2А2)

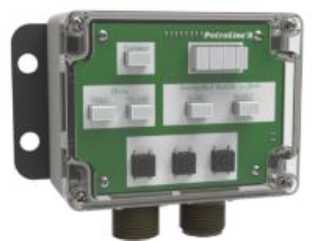

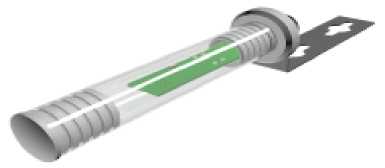

Рисунок 2 - Общий вид модификаций преобразователей сигнала ПС-150
Или
ПС-150(Р)
Программное обеспечение
Программное обеспечение (далее - ПО) выполняет операции по сбору, обработке, вычислению и передаче в текущем режиме результатов измерений на компьютер.
ПО датчиков защищено от преднамеренных изменений и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО датчиков представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО датчиков крутящего момента силы ДКМ-140 (Р)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Calibration_mm_radio(block) |
|
Номер версии (идентификационный номер) ПО |
ОхХХХХ1) |
|
Цифровой идентификатор |
_ |
|
1) - ХХХХ - не относится к метрологически значимой части ' от 0001 до 9999 |
ПО, может принимать значения |
Технические характеристики
Таблица 2 - Метрологические характеристики СИ
|
Наименование характеристики |
Значение |
|
Верхний предел (ВП) диапазона измерений в направлении крутящего момента силы по часовой стрелке, кН-м |
5, 10, 15, 20 |
|
Диапазон измерений в направлении крутящего момента силы по часовой стрелке, кН^м |
от 0,1-ВП до ВП |
|
Пределы допускаемой основной приведённой к ВП погрешности измерений в направлении крутящего момента силы по часовой стрелке, % |
±1 |
Таблица 3 - Основные технические характеристики СИ
|
Наименование характеристики |
Значение |
|
Диапазон показаний в направлении крутящего момента силы против часовой стрелки, кН-м |
от 0 до ВП включ. |
|
Масса датчиков, кг, не более |
45 |
|
Диаметр, мм, не более |
400 |
|
Высота, мм, не более |
150 |
|
Расстояние устойчивой радиосвязи, м |
от 0,2 до 3 |
|
Время работы от батареи, месяц, не менее |
18 |
|
Рабочий диапазон температур, °С |
от -45 до +65 |
|
Маркировка взрывозащиты |
1Ex db IIB T6 Gb X |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP65 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист паспорта ПЛА 140.203.000.000ПС и руководства по эксплуатации
ПЛА 140.203.000.000РЭ типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Датчик крутящего момента силы |
ДКМ 140 (Р) |
1 шт. | |
|
Болты крепежные с гайками |
- |
1 комплект | |
|
Кабель связи |
- |
1 шт. |
по заказу |
|
Паспорт |
ПЛА 140.203.000.000ПС |
1 экз. | |
|
Руководство по эксплуатации (РЭ) |
ПЛА 140.203.000.000РЭ |
1 экз. | |
|
Методика поверки |
- |
1 шт. | |
|
Преобразователь сигнала |
ПС-150(Р) |
1 шт. |
поставляется по умолчанию, если иного не изъявил заказчик |
|
Преобразователь сигнала |
ПС-150(Р2А2) |
1 шт. |
по заказу |
|
Программное обеспечение для ПК |
- |
1 шт. |
по заказу |
Сведения о методах измерений
приведены в разделе 4 «Датчики крутящего момента силы ДКМ-140 (Р). Руководство по эксплуатации» ПЛА 140.203.000.000РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 06 сентября 2024 г. № 2152 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
ТУ 2651-102-56347017-2018 Датчики крутящего момента силы ДКМ-140. Технические условия.
