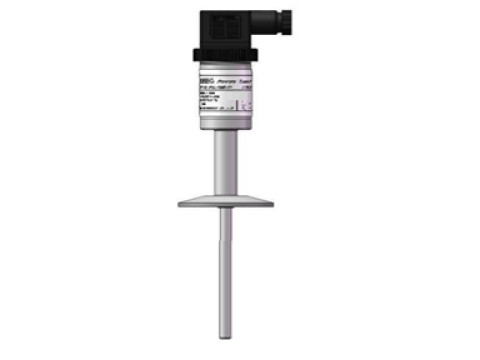

Датчики температуры LG200
| Номер в ГРСИ РФ: | 96038-25 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | SHANGHAI LEEG INSTRUMENTS CO., LTD., Китай |
Датчики температуры LG200 (далее по тексту - датчики) предназначены для измерений температуры различных жидких или газообразных сред в различных отраслях промышленности.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96038-25 | |||||||||||||||
| Действует | по 05.08.2030 | |||||||||||||||
| Наименование | Датчики температуры | |||||||||||||||
| Модель | LG200 | |||||||||||||||
| Модификации |
LG200-FRF-R1-F1R0-FC-Q2-G6G01-D1L0050 LG200-WRT-R1-T1R1-FC-Q2-G6G01-D1L0050 LG200-DRH-R1-H1R0-Z-30-Q2-G6G01-D2L0060 LG200-WRT-R1-T1R1-HC-Q2-G4M01-D1L0050 |
|||||||||||||||
| Приказы |
№1601 от
05.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8a990ebe-9279-50d7-968b-22d6ffcc2f39 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Shanghai LEEG Instruments Co., Ltd., КИТАЙ, No.99 Duhui Rd, Minhang Dist., Shanghai 201109
Поверка
| Методика поверки / информация о поверке |
МП-748-2025 Государственная система обеспечения единства измерений. Датчики температуры LG200. Методика поверки
(с 05.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96038-25: Описание типа
2025-96038-25.pdf
Файл устарел
|
Скачать | 305.9 КБ | |
|
96038-25: Методика поверки
МП-748-2025
2025-mp96038-25.pdf
Файл устарел
|
Скачать | 1.7 MБ | |
|
96038-25: Описание типа
2025-96038-25-1.pdf
|
Скачать | 305.9 КБ | |
|
96038-25: Методика поверки
МП-748-2025
2025-mp96038-25-1.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Датчики температуры LG200 (далее по тексту - датчики) предназначены для измерений температуры различных жидких или газообразных сред в различных отраслях промышленности.
Описание
Принцип действия датчиков основан на свойстве платины изменять свое электрическое сопротивление с изменением температуры.
Конструктивно датчики состоят из термопреоборазователя сопротивления (далее - ТС) или из ТС с вторичным измерительным преобразователем (далее - ИП). ТС состоит из первичного преобразователя, помещенного в термометрическую гильзу из нержавеющей стали или алюминиевого сплава. Чувствительный элемент (далее - ЧЭ) ТС имеет номинальную статистическую характеристику (НСХ) преобразования типа «Pt100» по ГОСТ 6651-2009 (МЭК-60751(2022)). ИП состоит из электронного блока, который преобразует выходной сигнал ЧЭ в аналоговый сигнал постоянного тока в диапазоне от 4 до 20 мА и (или) в цифровой сигнал по протоколу HART или в цифровой сигнал по протоколу Modbus RTU.
Датчики выпускаются в моделях LG200-DRD, LG200-DRH, LG200-FRF, LG200-WRT, отличающиеся типами присоединений к процессу, вариантами подключений, материалами, видом выходных сигналов, наличием/отсутствием дисплея, метрологическими характеристиками, габаритными размерами и массой. Датчики моделей LG200-WRT могут опционально вместе с аналоговым сигналом силы постоянного тока выдавать цифровой сигнал (HART) либо только цифровой сигнал (Modbus RTU/RS485 или HART). Датчики моделей LG200-FRF, LG200-WRT могут опционально иметь цифровой индикатор (ЖК-дисплей), у датчиков моделей LG200-DRD, LG200-DRH цифровой индикатор отсутствует.
Цветовое исполнение датчиков может меняться по требованию заказчика или по решению изготовителя.
Датчики имеют различные исполнения, обозначение и расшифровка которых приведены в виде буквенно-цифрового кода (кода заказа) в таблицах 1,2,3.
аблица 1 - Код заказа датчиков LG200-DRD и LG200-DRH
|
_ _ _ _ _ _ _ 1 2 34 5 6 7 89 10 11 12 | |||
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Модель |
LG200- DRD |
Модель температурного датчика с разъемом DIN43650 |
|
LG200- DRH |
Модель температурного датчика с разъемом Aviation Plug1) | ||
|
2 |
Сенсор |
R1 |
Pt100 |
|
3 |
Электрическое подключение |
D1 |
DIN 43650 |
|
H1 |
Aviation Plug1), M12x4, 4 пин | ||
|
4 |
Кабельный ввод |
R0 |
Отсутствует (заглушка на вводе кабеля) |
|
5 |
Выходной сигнал |
F |
4-20 мА, питание 10-30 В постоянного тока |
|
X |
Pt100 прямой сигнал сопротивления с датчика, два провода, питание не требуется | ||
|
Y |
Pt100 прямой сигнал сопротивления с датчика, три провода, питание не требуется | ||
|
Z |
Pt100 прямой сигнал сопротивления с датчика, четыре провода, питание не требуется | ||
|
6 |
Коммутационная головка |
53 |
Высота головки из нержавеющей стали в мм |
|
30 |
Высота головки из нержавеющей стали в мм (доступна только для прямого сигнала сопротивления) | ||
|
7 |
Длина удлинительной трубки |
Q1 |
Без трубки (подходит для температур эксплуатации -40 °С - +85 °С) |
|
Q2 |
Материал SUS316, длина 50 мм, внеш. диаметр 12мм | ||
|
Q3 |
Материал SUS316, длина 100 мм, внеш. диаметр 12мм | ||
|
Q4 |
Материал SUS316, длина 150 мм, внеш. диаметр 12мм | ||
|
Q5 |
Материал SUS316, длина 200 мм, внеш. диаметр 12мм | ||
|
8 |
Тип крепления подключения к процессу |
G |
Фиксированное |
|
H |
Гибкое | ||
|
* |
Исполнение по спецификации заказчика | ||
|
9 |
Материал подключения к процессу |
4 |
SUS304 |
|
6 |
SUS306 | ||
|
10 |
Вид подключения к процессу |
M01 |
М20х1,5 (M), GB/T192-2003 |
|
G01 |
G1/2 (M), EN837 | ||
|
G12 |
G1" уплотнительный конус (M), GВ/Т7307, ISO228, BS2779 | ||
|
G03 |
G1" (M), EN837 | ||
|
R01 |
1/2-14NPT(M), ANSI/ASME B1.20.1 | ||
|
K01 |
Tri-Clamp 1-1/2" | ||
|
K02 |
Tri-Clamp 2" | ||
|
H01 |
Фланец HG/T20592-2009 DN50PN10 | ||
|
H02 |
Фланец HG/T20592-2009 DN25PN10 | ||
|
*** |
Исполнение по спецификации заказчика | ||
1 2 3 4 5 6 7 8 9 10 11 12
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
11 |
Диаметр погружаемой части измерительной вставки |
D1 |
Диаметр 6 мм (материал тот же, что и для подключения к процессу) |
|
D2 |
Диаметр 8 мм (материал тот же, что и для подключения к процессу) | ||
|
D3 |
Диаметр 10 мм (материал тот же, что и для подключения к процессу) | ||
|
D4 |
Диаметр 12 мм (материал тот же, что и для подключения к процессу) | ||
|
D5 |
Диаметр 16 мм (материал SUS304) | ||
|
12 |
Длина погружаемой части измерительной вставки |
LXXXX |
0< LXXXX < 3000 мм. К примеру, 80 мм=Ь0080, 150 мм 1.0150 |
1) Aviation plug - разъем авиационный
аблица 2 - Код заказа датчиков LG200-FRF
|
_ _ _ _ _ _ 1 2 34 56 7 89 10 11 12 | |||
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Модель |
LG200-FRF |
Модель температурного датчика с разъемом Aviation Plug1) с возможностью верт./гориз. расположения |
|
2 |
Сенсор |
R1 |
Pt100 |
|
3 |
Электрическое подключение |
F1 |
Вертикальное расположение, Aviation Plug1), M12x4, 4 пин |
|
F2 |
Горизонтальное расположение, Aviation Plug1), M12x4, 4 пин | ||
|
4 |
Кабельный ввод |
R0 |
Отсутствует (заглушка на вводе кабеля) |
|
5 |
Выходной сигнал |
F |
4-20 мА, питание 10-30 В постоянного тока |
|
6 |
Наличие дисплея |
C |
C ДСВ дисплеем |
|
A |
Без дисплея | ||
|
7 |
Длина удлинительной трубки |
Q1 |
Без трубки (подходит для температур эксплуатации -40 °С - +85 °С) |
|
Q2 |
Материал SUS316, длина 50 мм, внеш. диаметр 12мм | ||
|
Q3 |
Материал SUS316, длина 100 мм, внеш. диаметр 12мм | ||
|
Q4 |
Материал SUS316, длина 150 мм, внеш. диаметр 12мм | ||
|
Q5 |
Материал SUS316, длина 200 мм, внеш. диаметр 12мм | ||
|
_ _ _ _ _ _ 1 2 34 56 7 89 10 11 12 | |||
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
8 |
Тип крепления подключения к процессу |
G |
Фиксированное |
|
H |
Гибкое | ||
|
* |
Исполнение по спецификации заказчика | ||
|
9 |
Материал подключения к процессу |
4 |
SUS304 |
|
6 |
SUS306 | ||
|
10 |
Вид подключения к процессу |
M01 |
М20х1,5 (M), GB/T192-2003 |
|
G01 |
G1/2 (M), EN837 | ||
|
G12 |
G1" уплотнительный конус (M), GB/T7307, ISO228, BS2779 | ||
|
G03 |
G1" (M), EN837 | ||
|
R01 |
1/2-14NPT(M), ANSI/ASME B1.20.1 | ||
|
K01 |
Tri-Clamp 1-1/2" | ||
|
K02 |
Tri-Clamp 2" | ||
|
*** |
Исполнение по спецификации заказчика | ||
|
11 |
Диаметр погружаемой части измерительной вставки |
D1 |
Диаметр 6 мм (материал тот же, что и для подключения к процессу) |
|
D2 |
Диаметр 8 мм (материал тот же, что и для подключения к процессу) | ||
|
D3 |
Диаметр 10 мм (материал тот же, что и для подключения к процессу) | ||
|
D4 |
Диаметр 12 мм (материал тот же, что и для подключения к процессу) | ||
|
D5 |
Диаметр 16 мм (материал SUS304) | ||
|
12 |
Длина погружаемой части измерительной вставки |
LXXXX |
0< LXXXX < 3000 мм. К примеру, 80 мм=Ь0080, 150 мм 1.0150 |
|
1) Aviation plug - разъем авиационный | |||
Таблица 3 - Код заказа датчиков LG200-WRT
|
_ _ _ _ _ _ 1 2 34 56 7 89 10 11 12 | |||
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Модель |
LG200-WRT |
Модель температурного датчика с клеммой (и опциями HART/Modbus) |
|
2 |
Сенсор |
R1 |
Pt100 |
|
3 |
Электрическое подключение |
T1 |
Клемма из алюминиевого сплава, 2 кабельных входа M20x1.5(F), красный корпус, белая крышка |
|
_ _ _ _ _ _ 1 2 34 56 7 89 10 11 12 | |||
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
4 |
Кабельный ввод |
R1 |
Водостойкий кабельный ввод M20x1.5 (F) для кабеля диаметром 6-8 мм c одной стороны, глухая заглушка с другой стороны. Материал ввода и заглушки - ПВХ |
|
5 |
Выходной сигнал |
F |
4-20 мА, питание 10-30 В постоянного тока |
|
H |
4-20 мА+ HART два провода, питание 16,5-55 В постоянного тока | ||
|
R |
Modbus RTU/RS485, питание 5-32 В постоянного тока | ||
|
6 |
Наличие дисплея |
C |
C ДСВ дисплеем |
|
A |
Без дисплея | ||
|
7 |
Длина удлинительной трубки |
Q1 |
Без трубки (подходит для температур эксплуатации -40 °С - +85 °С) |
|
Q2 |
Материал SUS316, длина 50 мм, внеш. диаметр 12мм | ||
|
Q3 |
Материал SUS316, длина 100 мм, внеш. диаметр 12мм | ||
|
Q4 |
Материал SUS316, длина 150 мм, внеш. диаметр 12мм | ||
|
Q5 |
Материал SUS316, длина 200 мм, внеш. диаметр 12мм | ||
|
8 |
Тип крепления подключения к процессу |
G |
Фиксированное |
|
H |
Гибкое | ||
|
* |
Исполнение по спецификации заказчика | ||
|
9 |
Материал подключения к процессу |
4 |
SUS304 |
|
6 |
SUS306 | ||
|
10 |
Вид подключения к процессу |
M01 |
М20х1,5 (M), GB/T192-2003 |
|
G01 |
G1/2 (M), EN837 | ||
|
G12 |
G1" уплотнительный конус (M), GВ/Т7307, ISO228, BS2779 | ||
|
G03 |
G1" (M), EN837 | ||
|
R01 |
1/2-14NPT(M), ANSI/ASME B1.20.1 | ||
|
H01 |
Фланец HG/T20592-2009 DN50PN10 | ||
|
H02 |
Фланец HG/T20592-2009 DN25PN10 | ||
|
*** |
Исполнение по спецификации заказчика | ||
|
11 |
Диаметр погружаемой части измерительной вставки |
D1 |
Диаметр 6 мм (материал тот же, что и для подключения к процессу) |
|
D2 |
Диаметр 8 мм (материал тот же, что и для подключения к процессу) | ||
|
D3 |
Диаметр 10 мм (материал тот же, что и для подключения к процессу) | ||
|
_ _ _ _ _ _ 1 2 34 56 7 89 10 11 12 | |||
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
D4 |
Диаметр 12 мм (материал тот же, что и для подключения к процессу) | ||
|
D5 |
Диаметр 16 мм (материал SUS304) | ||
|
12 |
Длина погружаемой части измерительной вставки |
LXXXX |
0< LXXXX < 3000 мм. К примеру, 80 мм=Ь0080, 150 мм 1.0150 |
Серийный номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового кода, состоящего из арабских цифр и букв латинского алфавита, разбитый по группам и разделенный между собой тире, наносится на маркировочную таблицу двумя способами:
1) способом лазерной гравировки непосредственно на корпус датчика или на табличку из нержавеющей стали, прикрепленную на корпус датчика;
2) типографским способом на наклейку, размещенную на корпусе датчика.
Серийный номер присваивается в соответствии со схемой 1.
Схема 1 - Серийный номер
Конструкция датчика температуры не предусматривает нанесение на него знака поверки.
Пломбирование датчиков не предусмотрено.

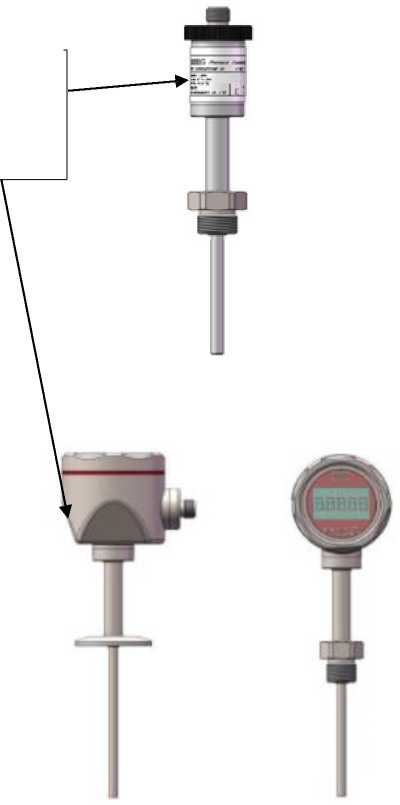

Общий вид датчиков температуры с обозначением места размещения маркировочной таблицы приведен на рисунке 1.

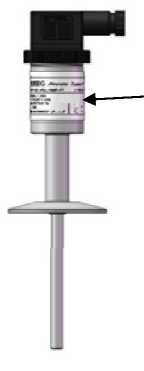

Модель LG200-DRD

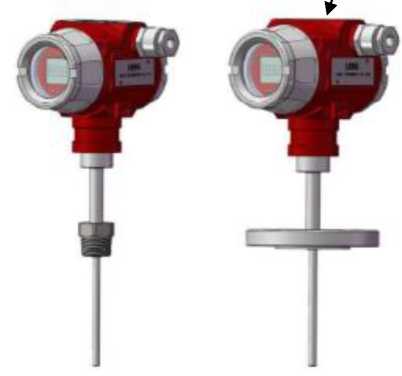

Модель LG200-WRT
Рисунок 1 - Общий вид датчиков температуры LG200
Место размещения маркировочной таблицы
Модель LG200-DRH
Модель LG200-FRF
Общий вид маркировочной таблицы с обозначением места несения серийного номера приведен на рисунках 2 и 3.
Место нанесения серийного номера
L Е Е С Датчик температуры
Модель: LG200-WRT-R1 -T1R1-HC-Q2-G4M01-D1L0050
Диапазон измерений: -50 - +400 °С итание: 24 В DC
Вых.сигнал: 4-20 мА+HART
Погрешность: ±0,5 % к
ВПИ
Схема подключения: 2
L=50 м =6 мм Сер.номер: 2024-05-014-015
LEEG INSTRUMENTS СО., LTD.
Рисунок 2 - Общий вид маркировочной таблицы датчиков, состоящих из ТС с ИП
Место нанесения серийного номера
L Е Е С Датчик температуры
Модель: LG200-DRH-R1 -Н1R0-Z-30-Q2-G6G01-D2L0060
Диапазон измерений: -50 - +400 °С Вых.сигнал: PtIOO
Класс допуска: А
L=60 мм 0^8 мм Схема подключения: 4
Сер.номер: 2024-06-014-003
LEEG INSTRUMENTS СО., LTD.
Рисунок 3 - Общий вид маркировочной таблицы датчиков, состоящих из ТС без ИП
Программное обеспечение
Программное обеспечение (ПО) у датчиков с аналоговым выходным сигналом -отсутствует.
Программное обеспечение датчиков, поддерживающих протоколы HART или Modbus RTU/RS485, состоит из встроенного ПО, устанавливаемого в энергонезависимую память при изготовлении и выполняющего функции преобразования измеренной температуры в цифровой выходной сигнал для передачи результатов измерений по протоколу HART или Modbus RTU/RS485.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Разделение ПО на метрологически значимую и незначимую части не реализовано.
Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные ПО приведены в таблице 4.
Таблица 4 - Сведения о программном обеспечении
|
Идентификационные данные (признаки) |
Значение | |
|
HART |
Modbus | |
|
Идентификационное наименование ПО |
SmartHartDeviceUtility_V3.8.4.en |
Modbus-RTU_RS485_2020 |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.0.0 |
1.0 |
|
Цифровой идентификатор ПО |
недоступно |
недоступно |
Технические характеристики
Таблица 5 - Метрологические характеристики датчиков, состоящих из ТС с ИП
|
Наименование характеристики |
Значение |
|
Условное обозначение НСХ ЧЭ ТС по ГОСТ 6651-2009/МЭК 60751 |
Pt100 |
|
Температурный коэффициент ТС а, °С-1 |
0,00385 |
|
Диапазон измерений температуры, °С |
от -50 до +400 |
|
Пределы допускаемой приведенной погрешности измерений к верхнему пределу измерений, % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальных условий, %, к верхнему пределу измерений на каждый 1 °С |
±0,005 |
|
Примечание - Рабочий диапазон измерений температуры конкретного датчика находится внутри диапазона измерений температуры, приведенного в таблице, и указан на маркировочной таблице и в паспорте на изделие. Разница между верхней и нижней границами рабочего диапазона измерений температуры не менее 100 °С. | |
аблица 6 - Метрологические характеристики датчиков, состоящих из ТС без ИП
|
Наименование характеристики |
Значение |
|
Условное обозначение НСХ ЧЭ ТС по ГОСТ 6651-2009/МЭК 60751 |
Pt100 |
|
Температурный коэффициент ТС а, °С-1 |
0,00385 |
|
Диапазон измерений температуры, °С |
от -50 до +400 |
|
Класс допуска по ГОСТ 6651-2009/МЭК 60751 |
А, В |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009/МЭК 60751, °С - Класс А - Класс В |
±(0,15+0,002-|t|) ±(0,3+0,005-|t|) |
|
Примечание - |t| - абсолютное измеренное значение температуры, °С. | |
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы: - аналоговый - аналоговый + цифровой - цифровой |
от 4 до 20 мА от 4 до 20 мА + HART HART; Modbus RTU/RS485 |
|
Электрическое сопротивление изоляции при температуре от +15 °С до +25 °С и относительной влажности воздуха от 30 % до 80 % (при 100 В), МОм, не менее |
20 |
|
Напряжение питания постоянного тока1), В - для датчиков с аналоговым выходным сигналом - для датчиков с выходным сигналом аналоговый + цифровой - для датчиков с цифровым выходным сигналом |
от 10 до 30 от 16,5 до 55,0 от 5 до 32 |
|
Длина погружаемой части измерительной вставки, мм |
от 50 до 10002) |
|
Диаметр погружаемой части измерительной вставки, мм |
6; 8; 10; 12; 16 |
|
Масса, кг, не более |
1,5 |
|
Нормальные условия измерений (для датчиков с ИП): - температура окружающей среды, °С |
от +15 до +25 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от -40 до +85 95 |
|
1) Фактическое значение напряжения питания указано на маркировочной таблице. 2) И более, по специальному заказу. | |
аблица 8 - Показатели надежности
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
120000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Нанесение знака утверждения типа на датчики не предусмотрено.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры |
LG2001) |
1 шт. |
|
Руководство по эксплуатации |
2017.08.V1.0 РЭ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
|
1) Обозначение исполнения в соответствии с заказом. | ||
Сведения о методах измерений
представлены в разделе 12 «Использование по назначению» руководства по эксплуатации
2017.08.V1.0 РЭ.
Нормативные документы
Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний;
Международный стандарт МЭК 60751 (2022). Промышленные платиновые термометры сопротивления и температурные датчики;
Стандарт предприятия-изготовителя Shanghai LEEG Instruments Co., Ltd. «Датчики температуры LG200. Стандарт предприятия».
Другие Датчики температуры
