Датчики-реле давления MPSGE923
| Номер в ГРСИ РФ: | 96039-25 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ООО "ОЛИЛ", г.Химки |
Датчики-реле давления MPSGE923 (далее по тексту - датчики) предназначены для измерений избыточного давления, разности давлений газообразных сред и преобразования измеренного давления в унифицированный аналоговый выходной сигнал постоянного тока или постоянного напряжения, или в цифровой сигнал по интерфейсу RS485 (протокол Modbus).
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96039-25 | |||||||||||||||
| Действует | по 05.08.2030 | |||||||||||||||
| Наименование | Датчики-реле давления | |||||||||||||||
| Модель | MPSGE923 | |||||||||||||||
| Модификации |
MPSGE923/0-25Па/4-20мА/DPDT/LCD MPSGE923Ex/0-30000Па/0-5В/SPDT/LCD MPSGE923/-25-0-25/0-10В/DPDT/LCD MPSGE923Ex/-5000-0-5000Па/RS485/SPDT/LCD |
|||||||||||||||
| Приказы |
№1601 от
05.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0808c433-29c4-14f4-f1cc-35dbc7e48c98 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО "ОЛИЛ", РОССИЯ, 141402, Московская обл., г. Химки, ул. Энгельса, д. 7/15 офис 10
Поверка
| Методика поверки / информация о поверке |
МП-801-2025 Государственная система обеспечения единства измерений. Датчики-реле давления MPSGE923. Методика поверки
(с 05.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 119 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96039-25: Описание типа
2025-96039-25.pdf
Файл устарел
|
Скачать | 126.4 КБ | |
|
96039-25: Методика поверки
МП-801-2025
2025-mp96039-25.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
96039-25: Описание типа
2025-96039-25-1.pdf
|
Скачать | 126.4 КБ | |
|
96039-25: Методика поверки
МП-801-2025
2025-mp96039-25-1.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Датчики-реле давления MPSGE923 (далее по тексту - датчики) предназначены для измерений избыточного давления, разности давлений газообразных сред и преобразования измеренного давления в унифицированный аналоговый выходной сигнал постоянного тока или постоянного напряжения, или в цифровой сигнал по интерфейсу RS485 (протокол Modbus).
Описание
Датчики представляют собой цилиндрический корпус со штуцерами: два верхних предназначены для подачи давления, а нижний для вывода подключенных кабелей. На лицевой панели расположен цифровой индикатор с защитной крышкой. Под крышкой расположены клеммы для подключения питания, аналоговых или цифровых сигналов, а также релейных выходов, использующих контактные группы для переключения цепей (SPDT - однополюсный, двухпозиционный; DPDT - двухполюсный, двухпозиционный), предназначенных для коммутации (замыкание, размыкание, переключение) электрических цепей и две кнопки (S и Z) предназначенные для сброса нуля, изменения параметров RS485. С торца корпуса присутствует винт заземления.
Датчики изготавливаются в двух исполнениях: стандартное - MPSGE923, взрывозащищенное - MPSGE923Ex.
Принцип действия датчиков основан на использовании принципа упругой деформации пластины первичного тензорезистивного преобразователя, установленного на мембране. Под влиянием измеряемого давления мембрана воздействует на пластину первичного тензорезистивного преобразователя, что приводит к изменению электрического сопротивления. При этом возникает электрический сигнал, пропорциональный измеряемому давлению, который поступает на вход аналоговоцифрового преобразователя (АЦП), который преобразует выходное напряжение первичного тензорезистивного преобразователя в цифровой код. Микроконтроллер обрабатывает цифровой код с АЦП и преобразует его через цифро-аналоговый преобразователь (ЦАП) в ток или напряжение, пропорциональный цифровому коду, и (или) преобразует его в протокол цифровой связи.
Структура условного обозначения датчиков:
MPSGE923X1/X2/X3/X4/X5, где
Х1 - исполнение: стандартное (без обозначения), взрывозащищенное (Ех);
Х2 - диапазон измерений: для датчиков разности давлений (-Х-0-ХПа, где Х - значение давления); для датчиков избыточного давления (0-ХПа, где Х - значение давления);
Х3 - выходной сигнал (4-20 мА; 0-10 В; 0-5 В; RS485)
Х4 - тип реле-переключателя: (SPDT, DPDT);
Х5 - дисплей, указывается при наличии (LCD).
Пример обозначения датчика: MPSGE923Ex/0-30000nH/4-20MA/SPDT/LCD.
Серийные номера в виде буквенно-цифрового обозначения наносят на металлический шильдик датчиков методом лазерной гравировки. Нанесение знака поверки на корпус датчиков в обязательном порядке не предусмотрено.
Место нанесения металлического шильдика

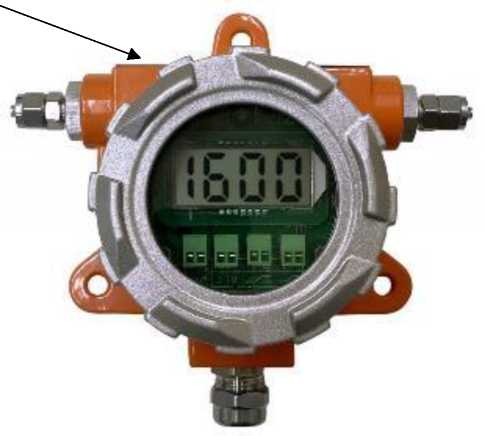

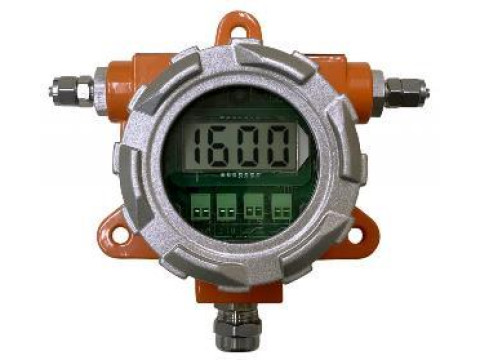

Рисунок 1 - Общий вид датчиков-реле давления MPSGE923 с указанием места нанесения металлического шильдика
Место нанесения серийного номера
Место нанесения маркировки взрывозащиты

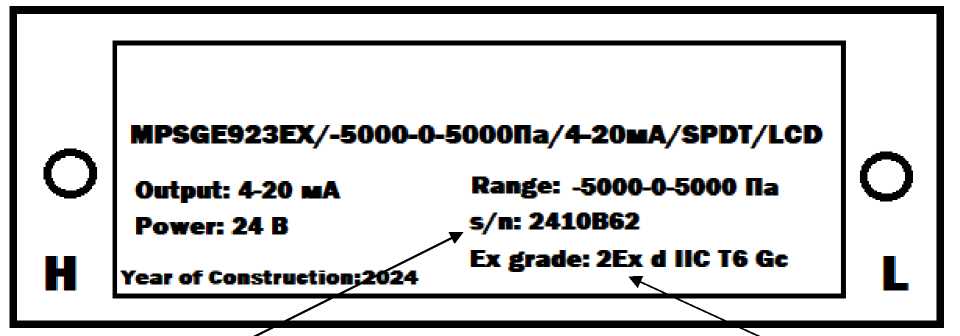

Рисунок 2 - Место нанесения серийного номера и маркировки взрывозащиты на металлическом шильдике
Программное обеспечение
Программное обеспечение состоит из встроенного программного обеспечения (далее - ВПО), устанавливаемого в энергонезависимую память датчиков при изготовлении.
ВПО является метрологически значимым. Конструкция датчиков исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с разделом 4 (п. 4.5) рекомендации по метрологии Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон измерений для датчиков разности давлений, Па |
от -25 до 25 от -50 до 50 от -100 до 100 от -250 до 250 от -500 до 500 от -1000 до 1000 от -2000 до 2000 от -3000 до 3000 от -5000 до 5000 |
|
Диапазон измерений для датчиков избыточного давления, Па |
от 0 до 25 от 0 до 50 от 0 до 100 от 0 до 250 от 0 до 500 от 0 до 750 от 0 до 1250 от 0 до 2500 от 0 до 3000 от 0 до 5000 от 0 до 7000 от 0 до 10000 от 0 до 20000 от 0 до 30000 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности, % |
±1 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры (от +15 до +25 °С) окружающей среды, на каждые 10 °С, %. |
±0,2 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы: - аналоговый токовый, мА |
от 4 до 20 |
|
- аналоговый напряжение, В |
от 0 до 10 от 0 до 5 |
|
- цифровой: протокол (интерфейс) |
Modbus RTU (RS485) |
|
Напряжение питания постоянного тока, В |
24 |
|
Габаритные размеры (Ширина^Длина^Высота), мм, не более |
125х95х140 |
|
Масса, кг, не более |
2 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, %, не более |
от -20 до +80 от 84,0 до 106,7 80 |
|
Маркировка взрывозащиты |
Ex tc IIIC Т85°С Dc 2Ex d IIC T6 Gc |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик-реле давления |
MPSGE923 1) |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Комплект монтажных частей |
_ |
1 шт. |
|
1) Обозначение в соответствии с заказом | ||
Сведения о методах измерений
представлены в разделах 2 «Описание и работа» и 9 «Использование датчика» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472 Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па;
ТУ 26.51.52-001-06719040-2022 «Датчики-реле давления MPSGE923. Технические условия».
