Резервуар стальной горизонтальный цилиндрический РГС-12,5
| Номер в ГРСИ РФ: | 96041-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Самотлорнефтегаз", г.Нижневартовск |
|
96041-25: Описание типа
2025-96041-25-1.pdf
|
Скачать | 159 КБ |
Резервуар стальной горизонтальный цилиндрический РГС-12,5 (далее - РГС) предназначен для измерения объёма жидкости.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96041-25 | ||||||
| Наименование | Резервуар стальной горизонтальный цилиндрический | ||||||
| Модель | РГС-12,5 | ||||||
| Приказы |
№1601 от
05.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | a925ea44-29db-18bc-ad90-307c2f1b5c6d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО "Самотлорнефтегаз", РОССИЯ, 628606, Ханты-Мансийский а. окр.-Югра, г.Нижневартовск, ул.Ленина, д. 4
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 05.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96041-25: Описание типа
2025-96041-25.pdf
Файл устарел
|
Скачать | 159 КБ | |
|
96041-25: Описание типа
2025-96041-25-1.pdf
|
Скачать | 159 КБ |
Описание типа
Назначение
Резервуар стальной горизонтальный цилиндрический РГС-12,5 (далее - РГС) предназначен для измерения объёма жидкости.
Описание
Принцип действия основан на зависимости объёма жидкости, находящейся в резервуаре от уровня его наполнения.
РГС представляет собой подземный закрытый горизонтальный цилиндрический сосуд с днищами в форме усечённого конуса, оснащённый люками и патрубками.
Место расположения РГС, заводской номер 513: центральный пункт сбора нефти №2 (ЦПСН-2) АО «Самотлорнефтегаз».
Пломбирование РГС не предусмотрено. Знак поверки наносится в градуировочной таблице на месте подписи поверителя. Заводской номер в виде цифрового обозначения нанесён ударным способом на информационной табличке резервуара, установленной на горловине резервуара. Нанесение знака поверки на РГС не предусмотрено.

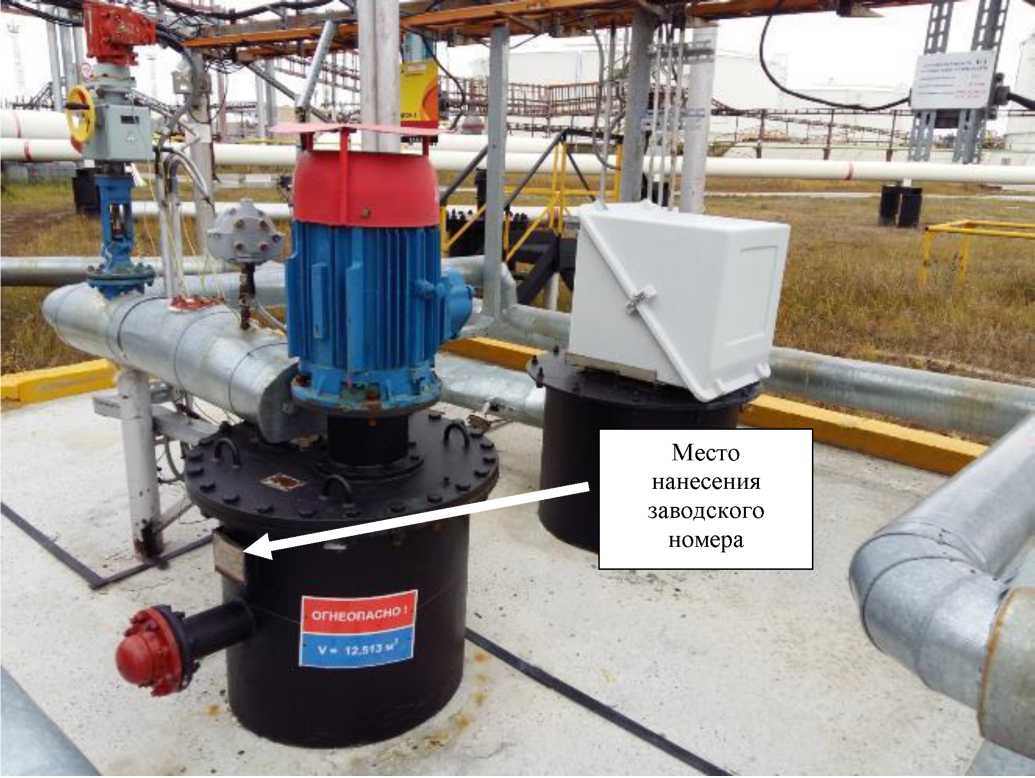

Общий вид РГС на месте эксплуатации представлен на рисунке 1.
Рисунок 1 - РГС на месте эксплуатации
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
12,5 |
|
Пределы допускаемой относительной погрешности определения вместимости, % (объёмный метод) |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-12,5 |
1 экз. |
|
Паспорт |
1 экз. |
Сведения о методах измерений
приведены документе МИ 3651-2021 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных стальных резервуарах», свидетельство об аттестации методики (метода) измерений 01.00257-2013/17607-21, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2022.41985.
Нормативные документы
Приказ Росстандарта от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
