Рефлектометры оптические TRFTS510
| Номер в ГРСИ РФ: | 96042-25 |
|---|---|
| Категория: | Рефлектометр |
| Производитель / заявитель: | OPWILL Technologies (BEIJING) CO., LTD, Китай |
Рефлектометры оптические TRFTS510 (далее - рефлектометры) предназначены для измерений длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, а также для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96042-25 | ||||||||||||
| Действует | по 05.08.2030 | ||||||||||||
| Наименование | Рефлектометры оптические | ||||||||||||
| Модель | TRFTS510 | ||||||||||||
| Модификации |
TRFTS510-M-ac TRFTS510-L-ac TRFTS510-H-abcd |
||||||||||||
| Приказы |
№1601 от
05.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0f4f4d62-0ae1-7610-a3dd-c0ae1f031a1a | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
OPWILL Technologies (BEIJING) CO., LTD, КИТАЙ, RoomA-1445, Level 6, No.28 Shangdi Information Road, Hauidan District, Beijing, 100085
Поверка
| Методика поверки / информация о поверке |
МП 001-2025 Государственная система обеспечения единства измерений. Рефлектометры оптические TRFTS510. Методика поверки
(с 05.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 71 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
96042-25: Описание типа
2025-96042-25.pdf
Файл устарел
|
Скачать | 207.6 КБ | |
|
96042-25: Методика поверки
МП 001-2025
2025-mp96042-25.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
96042-25: Описание типа
2025-96042-25-1.pdf
|
Скачать | 207.6 КБ | |
|
96042-25: Методика поверки
МП 001-2025
2025-mp96042-25-1.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Рефлектометры оптические TRFTS510 (далее - рефлектометры) предназначены для измерений длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, а также для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.
Описание
В рефлектометрах реализованы три режима функционирования на соответствующих нормируемых значениях длин волн: оптического рефлектометра, измерителя мощности и источника оптического излучения. Режимы измерителя мощности и источника оптического излучения реализованы при наличии соответствующих опций.
Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов. Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения. Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.
Конструктивно рефлектометры выполнены в пластмассовом корпусе, в котором размещены микроконтроллер, фотоприемник с усилителем-преобразователем, аналого- цифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания. На лицевой панели рефлектометров расположены кнопки управления, 5,6-дюймовый сенсорный TFT-экран и индикатор питания. На верхней панели рефлектометров размещены оптические разъемы. На левой боковой панели размещены два USB порта типа A, порт RJ45 (Ethernet 10/100M Base-T). Заводские номера наносятся на заднюю панель рефлектометров в форме информационной таблички, содержащей заводской номер в цифровом формате методом наклеивания.
Рефлектометры выпускаются в различных модификациях TRFTS510-M-ac, TRFTS510-H-ac, TRFTS510-N-ac, TRFTS510-L-ac, TRFTS510-H-acd, TRFTS510-H-abcd, TRFTS510-H-ace, TRFTS510-H-abce, отличающихся рабочими длинами волн и динамическими диапазонами измерений ослабления. Расшифровка буквенных обозначений модификаций приведена в таблице 1
Таблица 1
|
Обозначение |
Определяемая характеристика |
Значение |
|
M |
Динамический диапазон измерений ослабления |
42 - 43 дБ |
|
H |
38 - 40 дБ | |
|
N |
34 - 35 дБ | |
|
L |
30 - 32 дБ | |
|
a |
Длина волны |
1310 нм |
|
b |
1490 нм | |
|
c |
1550 нм | |
|
d |
1625 нм | |
|
e |
1650 нм |
Внешний вид рефлектометра, места нанесения заводского номера и знака утверждения типа представлены на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения
заводского номера

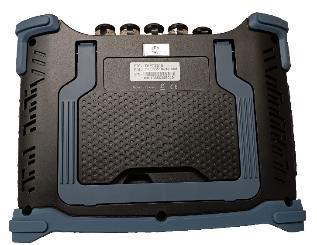

Внешний вид задней панели

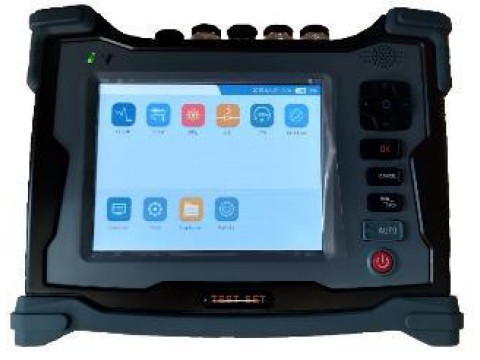

Внешний вид лицевой панели

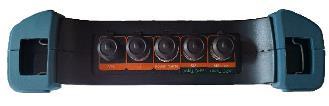

Внешний вид верхней панели
Рисунок 1 - Внешний вид рефлектометра
Программное обеспечение
Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части. ПО выполняет функции установки параметров измерений, сбора и отображения измерительной информации на экране рефлектометра. Специализированное ПО является метрологически значимым. Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно. Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
аблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
OTDR |
|
Номер версии (идентификационный номер) ПО |
1.0.X.XX |
Технические характеристики
Таблица 3 - Метрологические характеристики для всех модификаций в режиме измерителя мощности оптического излучения (при наличии данной опции)___________________________
|
Наименование характеристики |
Значение |
|
Длины волн измерителя мощности, отображаемые на индикаторе, нм |
850/1300/1310/1490/1550/1625 |
|
Длины волн калибровки измерителя мощности, нм |
850/1310/1550/1625 |
|
Диапазон измерений уровня средней мощности оптического излучения на длинах волн калибровки, дБм |
от -50 до +10 |
|
Пределы допускаемой основной относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки, дБ1) - на длине волны 850 нм - на длинах волн 1310 нм, 1550 нм, 1625 нм |
±1,0 ±0,5 |
|
1) при нормальных условиях применения | |
Таблица 4 - Метрологические характеристики для всех модификаций в режиме источника оптического излучения (при наличии данной опции)
|
Наименование характеристики |
Значение |
|
Длина волны излучения источника, нм |
1550 |
|
Уровень средней мощности непрерывного оптического излучения на выходе источника, дБм1), не менее |
-4,0 |
|
1) дБм означает дБ относительно 1 мВт | |
аблица 5 - Метрологические характеристики в режиме рефлектометра
|
Наименование характеристики |
Значение | |||||||
|
TRFTS510-M-ac |
TRFTS510-H-ac |
TRFTS510-N-ac |
TRFTS510-L-ac |
TRFTS510-H-ace |
TRFTS510-H-acd |
TRFTS510-H-abce |
TRFTS510-H-abcd | |
|
Длины волн, нм |
1310/1550 |
1310/1550/ 1625 |
1310/1490/ 1550 |
1310/1490/ 1550/1625 | ||||
|
Динамический диапазон измерений ослабления (при максимальной длительности импульса, времени усреднения 3 мин, по уровню SNR=1), дБ, не менее |
43/42 |
40/39 |
35/34 |
32/30 |
40/39 |
40/39/38 |
40/37/39 |
40/37/39/38 |
|
Значение мертвой зоны, м, не более: - при измерении положения неоднородности при измерении ослабления |
0,8 3 |
0,8 4 |
0,8 3 | |||||
|
Диапазон измерений длины, м |
от 60 до 240 000 | |||||||
|
Пределы допускаемой абсолютной погрешности измерений длины1), м |
± (0,75 + Зсчит2)+5-10’5-L3)) | |||||||
1) при нормальных условиях применения;
2) бсчит - дискретность считывания на выбранном пределе шкалы расстояний, м;
3) L - расстояние, м
аблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
15±1 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
220 х 175 х 60 |
|
Масса, кг, не более |
1,1 |
|
Условия применения: - нормальные: - температура окружающей среды, °С - относительная влажность без конденсации, % - рабочие: - температура окружающей среды, °С - относительная влажность без конденсации, %, не более |
от +15 до +35 от 45 до 80 от -10 до +50 95 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель рефлектометра в виде наклейки.
Комплектность
аблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Рефлектометр оптический |
TRFTS510 |
1 |
|
Комплект принадлежностей |
- |
1 |
|
Руководство по эксплуатации, совмещенное с паспортом |
- |
1 |
Сведения о методах измерений
изложены в разделе 2 «Работа с рефлектометром» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 6.08.2024 г. № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации»;
Стандарт предприятия OPWILL Technologies (BEIJING) CO., LTD, Китай.
