Имитаторы солнечных батарей модульные Keysight MP4300A
| Номер в ГРСИ РФ: | 96044-25 |
|---|---|
| Производитель / заявитель: | Компания "Keysight Technologies, Inc.", США |
Имитаторы солнечных батарей модульные Keysight MP4300A (далее - имитаторы) предназначены для воспроизведений напряжения постоянного тока и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96044-25 | ||||||||||||
| Действует | по 05.08.2030 | ||||||||||||
| Наименование | Имитаторы солнечных батарей модульные | ||||||||||||
| Модель | Keysight MP4300A | ||||||||||||
| Приказы |
№1601 от
05.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1202d0cd-09ff-4e11-62d5-c6161c41a98b | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Keysight Technologies Malaysia Sdn. Bhd., МАЛАЙЗИЯ, Keysight Technologies, Bayan Lepas Free Industrial Zone Phase 3, 11900 Bayan Lepas, Pulau Pinang
Поверка
| Методика поверки / информация о поверке |
РТ-МП-466-551-2025 Государственная система обеспечения единства измерений. Имитаторы солнечных батарей модульные Keysight MP4300A. Методика поверки
(с 05.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
96044-25: Описание типа
2025-96044-25.pdf
Файл устарел
|
Скачать | 207.5 КБ | |
|
96044-25: Методика поверки
РТ-МП-466-551-2025
2025-mp96044-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
96044-25: Описание типа
2025-96044-25-1.pdf
|
Скачать | 207.5 КБ | |
|
96044-25: Методика поверки
РТ-МП-466-551-2025
2025-mp96044-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Имитаторы солнечных батарей модульные Keysight MP4300A (далее - имитаторы) предназначены для воспроизведений напряжения постоянного тока и силы постоянного тока.
Описание
К данному типу средств измерений относятся:
- имитатор солнечных батарей модульный Keysight MP4300A: базовый блок Keysight MP4301A, заводской номер БП-000289281, и сменные модули Keysight MP4352A, заводские номера БП-000289270, БП-000289271, БП-000289272, БП-000289273;
- имитатор солнечных батарей модульный Keysight MP4300A: базовый блок Keysight MP4301A, заводской номер БП-000289282, и сменные модули Keysight MP4352A, заводские номера БП-000289274, БП-000289275, БП-000289276, БП-000289277;
- имитатор солнечных батарей модульный Keysight MP4300A: базовый блок Keysight MP4301A, заводской номер БП-000289283, и сменный модуль Keysight MP4352A, заводские номера БП-000289278, БП-000289279.
Конструктивно имитаторы представляют собой крейтовую систему и состоят из базового блока, выполненного в виде моноблока в неокрашенном металлическом корпусе, предназначенного для монтажа в стойку. Передняя панель базового блока выполнена из пластика черного цвета. На передней панели расположен сенсорный жидкокристаллический дисплей (далее - ЖК-дисплей), клавиша включения/выключения и клавиши управления режимами работы. На задней панели базовых блоков расположены разъемы для подключения питания, посадочные места для установки сменных модулей и разъемы для связи с персональным компьютером через интерфейс Ethernet, USB.
Базовые блоки имитаторов содержат шесть посадочных мест для установки встраиваемых сменных модулей.
Имитаторы обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на ЖК-дисплее.
Управление режимами работы имитаторов осуществляется встроенным в базовый блок микропроцессором. Имитаторы могут функционировать в режимах стабилизации напряжения и стабилизации тока. Регулировка напряжения и тока модулей осуществляется независимо друг от друга.
Принцип действия имитаторов основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение на выходе имитатора с помощью цифро-аналогового преобразования.
Нанесение знака поверки на имитаторы не предусмотрено.
Общий вид базового блока имитаторов и место нанесения знака утверждения типа представлены на рисунке 1. Общий вид сменного модуля имитаторов и место нанесения знака утверждения типа представлены на рисунке 2.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв русского алфавита, наносится типографским способом на шильдик, наклеиваемый на боковую панель базовых блоков и сменных модулей имитаторов в местах, указанных на рисунках 3 - 4.
Место пломбирования от несанкционированного доступа указано на рисунках 5 - 6.
Рисунок 1 - Общий вид базового блока имитаторов солнечных батарей модульных
Keysight MP4300A
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид сменного модуля имитаторов солнечных батарей модульных
Keysight MP4300A

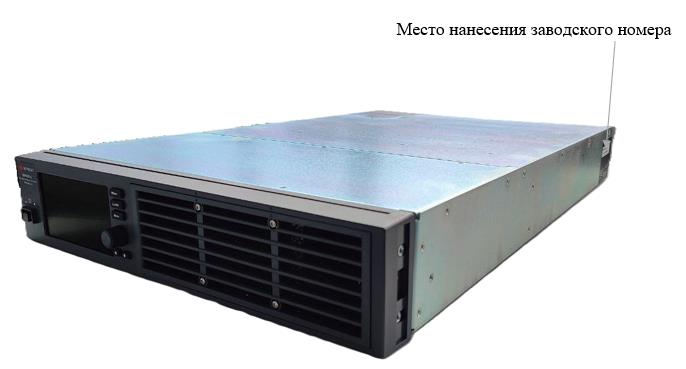

Рисунок 3 - Место нанесения заводского номера базового блока имитаторов солнечных батарей модульных Keysight MP4300A

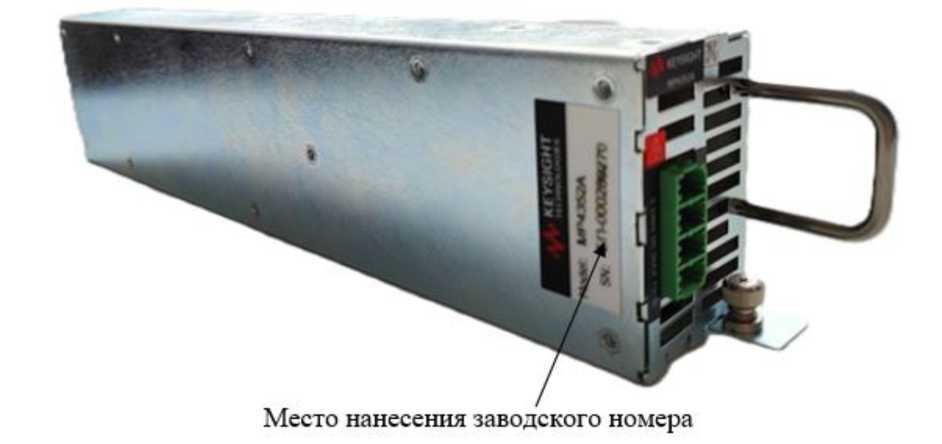

Рисунок 4 - Место нанесения заводского номера сменного модуля имитаторов солнечных батарей модульных Keysight MP4300A
Место пломбирования от несанкционированного доступа

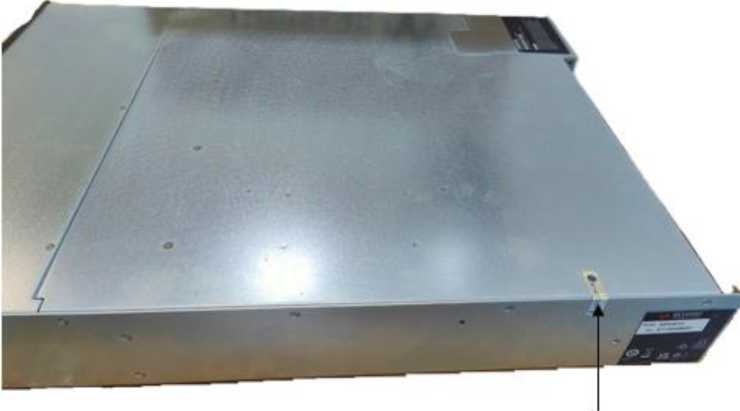

Рисунок 5 - Место пломбирования от несанкционированного доступа базового блока имитаторов солнечных батарей модульных Keysight MP4300A

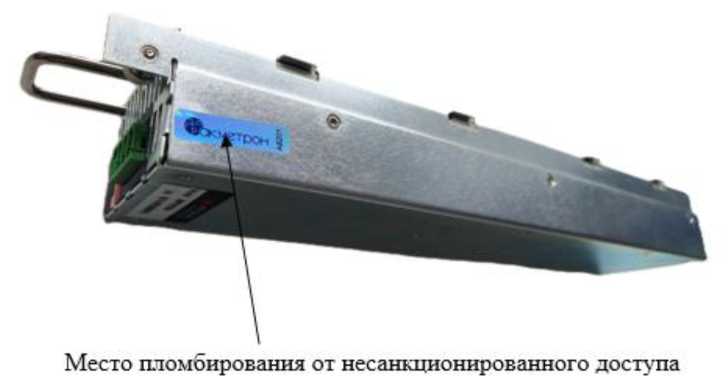

Рисунок 6 - Место пломбирования от несанкционированного доступа сменного модуля имитаторов солнечных батарей модульных Keysight MP4300A
Программное обеспечение
Управление режимами работы и настройками имитатора осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные внутреннего п |
рограммного обеспечения |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно пользователю |
|
Номер версии (идентификационный номер ПО) |
недоступно пользователю |
|
Цифровой идентификатор ПО |
недоступно пользователю |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 0 до 80 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±0,0005-U+0,0125 |
|
Уровень пульсаций напряжения постоянного тока, мВ (пп/скз), не более |
250/25 |
|
Диапазон воспроизведений силы постоянного тока, А |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А |
±0,001-1+0,014 |
|
Уровень пульсаций силы постоянного тока, мА (пп/скз), не более |
96/12 |
|
Максимальная выходная мощность, Вт |
1400 |
|
Нормальные условия измерений: температура окружающей среды, °С относительная влажность, % |
от +18 до +28 от 30 до 80 |
|
Примечание: U - установленное значение напряжения постоянного тока, В; I - установленное значение силы постоянного тока, А; пп - амплитудное значение; скз - среднеквадратическое значение. | |
|
Таблица 3 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - количество фаз - напряжение переменного тока, В - частота переменного тока, Гц |
3 от 200 до 208 от 47 до 63 |
|
Потребляемая мощность, Вт |
7,2 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
429х89х766 |
|
Масса, кг, не более |
19,3 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
45000 |
Знак утверждения типа
наносится типографским способом на шильдик, наклеиваемый на переднюю панель базового блока, и на шильдик, наклеиваемый на боковую панель встраиваемых сменных модулей имитаторов.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Keysight MP4301A | ||
|
Базовый блок |
Keysight MP4301A |
1 |
|
Комплект аксессуаров |
5066-2125 Grand Olympus Kit - 208V |
1 |
|
Keysight MP4352A | ||
|
Сменный модуль |
Keysight MP4352A |
1 |
|
Комплект разъемов |
5066-2126 Connector Ki |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе «Эксплуатация и варианты применения» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А.
