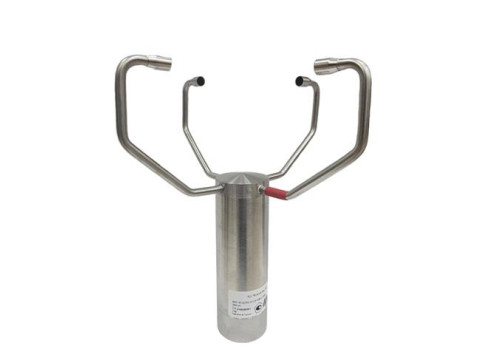

Датчики ветра ультразвуковые ДВУ-01
| Номер в ГРСИ РФ: | 96045-25 |
|---|---|
| Производитель / заявитель: | ЗАО "Минимакс-94", г.Москва |
Датчики ветра ультразвуковые ДВУ-01 (далее - датчики ДВУ-01) предназначены для автоматических измерений скорости и направления воздушного потока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96045-25 | ||||||
| Действует | по 05.08.2030 | ||||||
| Наименование | Датчики ветра ультразвуковые | ||||||
| Модель | ДВУ-01 | ||||||
| Приказы |
№1601 от
05.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 167e76df-6652-da63-2699-5bde5cf0bd20 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО "Минимакс-94, РОССИЯ, 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а
Поверка
| Методика поверки / информация о поверке |
МП 254-0257-2025 Государственная система обеспечения единства измерений. Датчики ветра ультразвуковые ДВУ-01. Методика поверки
(с 05.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96045-25: Описание типа
2025-96045-25.pdf
Файл устарел
|
Скачать | 178.8 КБ | |
|
96045-25: Методика поверки
МП 254-0257-2025
2025-mp96045-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
96045-25: Описание типа
2025-96045-25-1.pdf
|
Скачать | 178.8 КБ | |
|
96045-25: Методика поверки
МП 254-0257-2025
2025-mp96045-25-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Датчики ветра ультразвуковые ДВУ-01 (далее - датчики ДВУ-01) предназначены для автоматических измерений скорости и направления воздушного потока.
Описание
Конструкция датчиков ДВУ-01 представляет собой герметичный компактный модуль с размещенными внутри платой управления, платой питания и расположенными наверху корпуса чувствительными элементами в виде двух пар электроакустических преобразователей.
Принцип действия датчиков ДВУ-01 основан на зависимости времени прохождения ультразвуковой волны в воздухе от скорости движения воздушной среды, в которой распространяется ультразвук.
Пары электроакустических преобразователей производят циклические измерения времени прохождения звуковой волны в воздухе в различных направлениях. Скорость и направление воздушного потока вычисляются по измеренной разности времени прохождения ультразвуковой волны между электроакустическими преобразователями.
Датчики ДВУ-01 имеют функцию обогрева каждой из ультразвуковых головок для эксплуатации в зимний период.
Датчики ДВУ-01 могут применяться как самостоятельное оборудование, так и в составе метеопостов, метеостанций, автоматизированных дорожных метеостанций или в системах, осуществляющих мониторинг окружающей среды.
Информационный обмен с датчиками ДВУ-01 осуществляется по цифровому интерфейсу RS-485 или RS-422.
Нанесение знака поверки на датчики ДВУ-01 не предусмотрено. Заводской номер, состоящий из 10 арабских цифр, наносится на этикетку корпуса датчиков ДВУ-01 типографским способом. Общий вид датчиков ДВУ-01 представлен на рисунке 1. Место нанесения заводского номера и знака утверждения типа на датчики ДВУ-01 представлено на рисунке 1.
Пломбирование датчиков ДВУ-01 не предусмотрено.

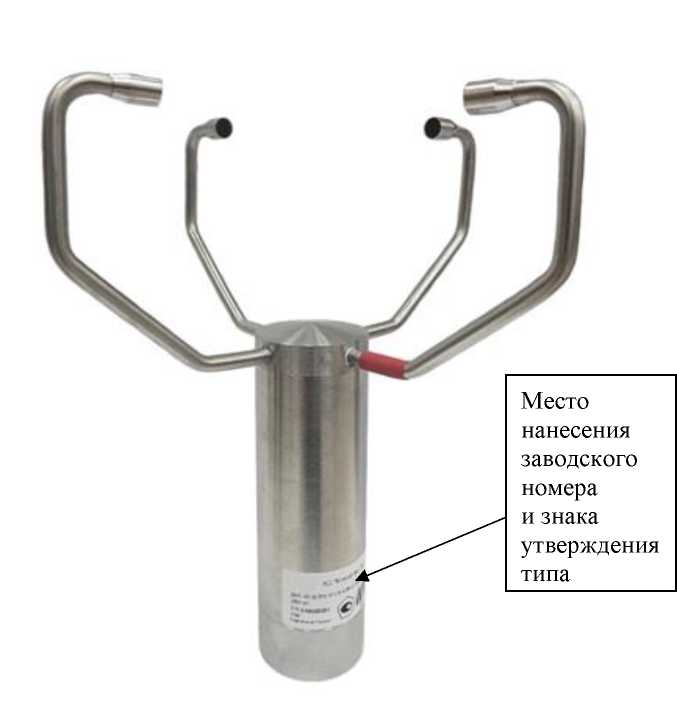

Рисунок 1 - Общий вид датчиков ДВУ-01 с указанием места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Датчики ДВУ-01 имеют встроенное программное обеспечение (далее - ПО) «DVU-01», которое обеспечивает работу, проверку состояния и настройку датчиков ДВУ-01.
Уровень защиты программного обеспечения - «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DVU-01 |
|
Номер версии (идентификационный номер) ПО |
l.x.x1) |
|
Цифровой идентификатор ПО |
— |
|
1) Обозначения «х» не относятся к метрологически значимой части ПО | |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,1 до 65,0 |
|
Пределы допускаемой погрешности измерений скорости воздушного потока: - абсолютной, в диапазоне от 0,1 до 1,0 м/с включ., м/с; - абсолютной, в диапазоне св. 1,0 до 10,0 м/с включ., м/с; - относительной, в диапазоне св. 10,0 до 65,0 м/с, % |
±0,1 ±0,3 ±3 |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±2° |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: -высота -диаметр |
295 259 |
|
Масса, кг, не более |
1,5 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP66 |
|
Условия эксплуатации: - температура воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа |
от -60 до +60 до 100 от 50 до 110 |
|
Напряжение питания постоянного тока, В |
от 9 до 30 |
|
Потребляемая мощность, Вт, не более |
55 |
|
Интерфейсы связи |
RS-485/RS-422 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на этикетку корпуса датчиков ДВУ-01, а также на титульные листы Руководства по эксплуатации МРАШ.416136.03.001 РЭ «Датчики ветра ультразвуковые ДВУ-01. Руководство по эксплуатации» и Паспорта МРАШ.416136.03.001 ПС «Датчик ветра ультразвуковой ДВУ-01. Паспорт» типографским способом.
Комплектность
аблица 5 - Комплектность датчиков ДВУ-01
|
Наименование |
Обозначение |
Количество |
|
Датчик ветра ультразвуковой |
ДВУ-01 |
1 шт. |
|
Кабель соединительный |
- |
1 шт. |
|
Крепление |
1 компл. | |
|
Руководство по эксплуатации |
МРАШ.416136.03.001 РЭ |
1 экз. |
|
Паспорт |
МРАШ.416136.03.001 ПС |
1 экз. |
Сведения о методах измерений
приведены в документе МРАШ.416136.03.001 РЭ «Датчики ветра ультразвуковые ДВУ-01. Руководство по эксплуатации», раздел «Использование по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019;
МРАШ.416136.03.001 ТУ «Датчики ветра ультразвуковые ДВУ-01. Технические условия».
