Преобразователи термоэлектрические WR (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или гильзы.

Информация по Госреестру

Основные данные
Номер по Госреестру 96049-25
Действует по 05.08.2030
Наименование Преобразователи термоэлектрические
Модель WR
Модификации WRJ
WRK
WRN
WRT
WRЕ
WRR
WRC
WRD
WRS
WRB
Приказы
1601 от 05.08.2025 — Об утверждении типов средств измерений
753 от 16.04.2026 — О внесении изменений в сведения об утвержденных типах средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ b67df407-42f1-19ce-9396-5bc1adb6675a
Испытания
Дата Модель Заводской номер
27.05.2025 WRB 20250303-14-07
27.05.2025 WRS 20250303-14-06
27.05.2025 WRD 20250303-14-12
27.05.2025 WRD 20250303-14-10
27.05.2025 WRC 20250303-14-09
27.05.2025 WRC 20250303-14-11
27.05.2025 WRR 20250303-14-08
27.05.2025 WRЕ 20250303-14-03
27.05.2025 WRT 20250303-14-05
27.05.2025 WRN 20250303-14-02
27.05.2025 WRK 20250303-14-01
27.05.2025 WRJ 20250303-14-04
Производитель / Заявитель

Chongqing Nanpac Instrument Technology Co., Ltd., КИТАЙ, 1-2, No. 65-12 Jinchuang Road, Chongqing

Поверка

Методика поверки / информация о поверке
РТ-МП-635-207-2025 Государственная система обеспечения единства измерений. Преобразователи термоэлектрические WR. Методика поверки (с 05.08.2025)
РТ-МП-635-207-2025 с изм № 1 ГСИ. Преобразователи термоэлектрические WR. Методика поверки. Действие методики распространяется на все СИ, находящиеся в эксплуатации (с 16.04.2026)
Межповерочный интервал / Периодичность поверки
1 год для ТП с НСХ типов "К", "N" в рабочем диапазоне свыше 800 ºС и для ТП с НСХ типов "R", "S", "В", "С", "D"
2 года для ТП с НСХ типов "К", "N", "E", "Т", "J" в рабочем диапазоне свыше плюс 300 ºС до 800 ºС
3 года для ТП с НСХ типов "К", "N", "E", "Т", "J" в рабочем диапазоне до плюс 300ºС
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 6 (100%)
Неуспешных поверок (СИ непригодно) 0 (0 %)
Актуальность информации 03.05.2026
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Преобразователи термоэлектрические WR поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

96049-25: Описание типа
2025-96049-25.pdf Файл устарел
Скачать 160.3 КБ
96049-25: Методика поверки РТ-МП-635-207-2025
2025-mp96049-25.pdf Файл устарел
Скачать 3.1 MБ
96049-25: Описание типа
2025-96049-25-1.pdf Файл устарел
Скачать 160.3 КБ
96049-25: Методика поверки РТ-МП-635-207-2025
2025-mp96049-25-1.pdf Файл устарел
Скачать 3.1 MБ
96049-25: Описание типа
2025-96049-25-2.pdf
Скачать 160.3 КБ
96049-25: Описание типа
2026-96049-25.pdf
Скачать 174 КБ
96049-25: Методика поверки РТ-МП-635-207-2025
2025-mp96049-25-2.pdf
Скачать 3.1 MБ
96049-25: Методика поверки РТ-МП-635-207-2025 с изм № 1
2026-mp96049-25.pdf
Скачать 4.8 MБ

Описание типа

Назначение

Преобразователи термоэлектрические WR (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или гильзы.

Описание

Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.

Термопреобразователи WR в зависимости от типа номинальной статической характеристики преобразования (НСХ) ЧЭ изготавливаются в следующих сериях: WRK, WRN, WRR, WRS, WRB, WRT, WRE, WRJ, WRC, WRD. ТП данных серий имеют исполнения, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Структура и расшифровка структуры условного обозначения исполнений термопреобразователей (код заказа) приведены на рисунке 1 и в таблице 1 соответственно.

Конструктивно термопреобразователи состоят из сменной или несменной измерительной вставки, выполненной на основе термопарного кабеля или термоэлектродных проводов (в т.ч. с керамическими изоляторами и изоляторами, изготовленными из других материалов), соединительной головки и защитной арматуры с различными видами технологических соединений и монтажных элементов.

Монтаж ТП на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений различного типа. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз приведены в технической документации предприятия-изготовителя.

WR

1        2     3     4     5     6

Рисунок 1 - Структура условного обозначения моделей преобразователей термоэлектрических WR

Таблица 1 - Расшифровка структуры условного обозначения моделей преобразователей термоэлектрических WR

Пози ция

Описание позиции

Код

Описание кода

1

Обозначение типа

WR

Преобразователи термоэлектрические

2

Условное обозначение типа

НСХ

К

K - хромель-алюмелевые (никельхром-никельалюминиевые) (по ГОСТ Р 8.585-2001)

N

N - никель-хром-кремниевые/никель-кремниевые (по ГОСТ Р 8.585-2001)

Е

E - хромель-константановые (никельхром-медьникелевые) (по ГОСТ Р 8.585-2001)

Т

T - медь-константановые (медь-медьникелевые) (по ГОСТ Р 8.585-2001)

J

J - железо-константановые (железо-медьникелевые) (по ГОСТ Р 8.585-2001)

R

R - платинородий-платиновые (по ГОСТ Р 8.585-2001)

S

S - платинородий-платиновые (по ГОСТ Р 8.585-2001)

B

B - платинородий-платинородиевые (по ГОСТ Р 8.585-2001)

C

С - Вольфрам-рений 5% - вольфрамрениевые 26% (по МЭК 60584-1)

D

D - Вольфрам-рений 3% - вольфрамрениевые 25% (по JB/T 29822-2013)

3

Количество ЧЭ

1

Один

2

Два

3

Три

4

Тип монтажа

1

Без монтажных приспособлений

2

Фиксированная резьба

3

Подвижная резьба

4

Фиксированный фланец

5

Подвижный фланец

6

ТП изогнутая под прямым углом

7

Коническая труба /усиленная труба

8

Фиксированная внутренняя резьба

5

Конструктивное исполнение

3

Соединительная головка

6

Материал защитной арматуры

1

Нержавеющая сталь

2

Высокотемпературный сплав

3

Керамика

4

Другие материалы

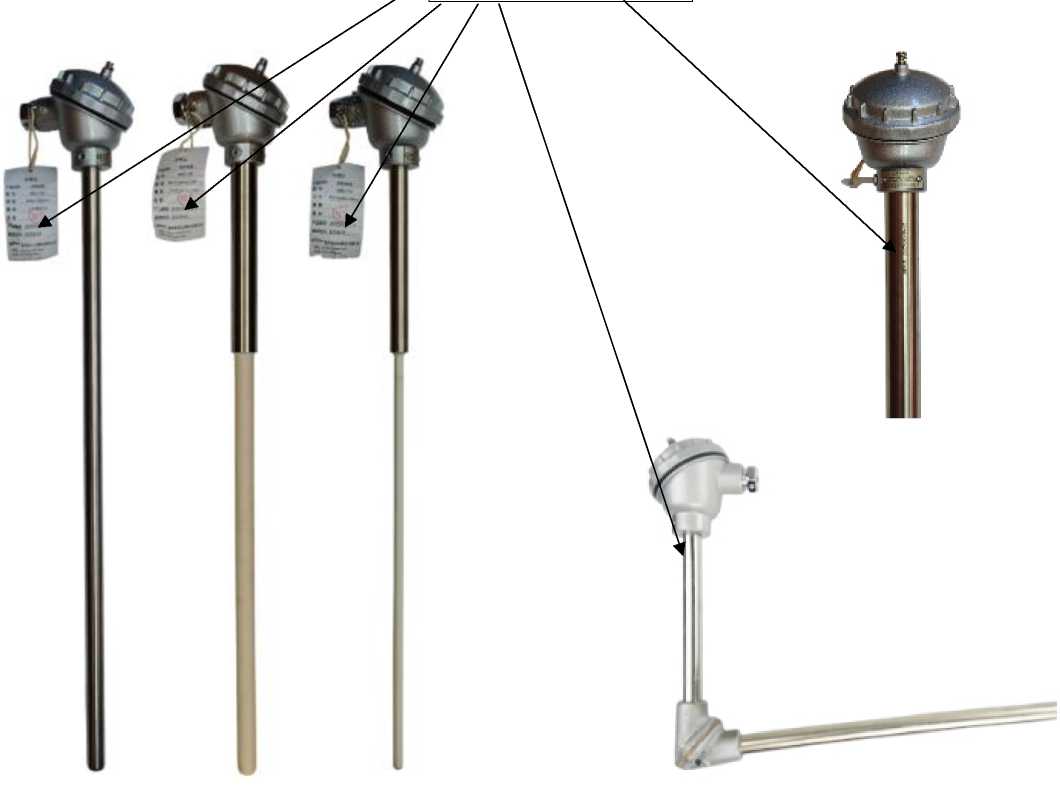

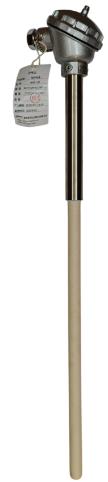

Фотографии общего вида ТП с указанием места нанесения заводского номера приведены на рисунке 2.

Пломбирование ТП не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на защитном чехле ТП и/или на маркировочной табличке, прикрепленной к защитной головке ТП и/или на шильдике (или этикетке), прикрепленном к корпусу ТП. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

Место нанесения заводского номера

Рисунок 2 - Общий вид ТП с указанием мест нанесения заводского номера

Технические характеристики

Метрологические и технические характеристики ТП приведены в таблицах 2-3. Показатели надежности приведены в таблице 4.

Таблица 2 - Метрологические характеристики

Условное обозначение НСХ(1)

Класс допуска

Диапазон измерений температуры, °С (2)

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С

К

1

от -40 до +375 включ. св. +375 до +1200

±1,5

±0,0041

2

от -40 до +333 включ. св. +333 до +1200

±2,5 ±0,00751

N

1

от -40 до +375 включ. св. +375 до +1200

±1,5

±0,0041

2

от -40 до +333 включ. св. +333 до +1200

±2,5 ±0,00751

Е

1

от -40 до +375 включ. св. +375 до +750

±1,5

±0,0041

2

от -40 до +333 включ. св. +333 до +750

±2,5 ±0,00751

J

1

от -40 до +375 включ. св. +375 до +600

±1,5

±0,0041

2

от -40 до +333 включ. от +333 до +600

±2,5 ±0,00751

T

1

от -40 до +125 включ. св. +125 до +350

±0,5

±0,0041

2

от -40 до +135 включ. св. +135 до +350

±1,0 ±0,00751

С

2

от +426 до +1800(3)

±0,011

D

2

от +426 до +1800(3)

±0,011

S, R

2

от 0 до +600 включ. св. +600 до +1600

±1,5 ±0,00251

1

от +600 до +1100 включ. св. +1100 до +1600

±1,0

±1+0,003-( t - 1100)

B

2

от + 600 до +1750

±0,00251

(1) - условное обозначение НСХ по ГОСТ Р 8.585-2001 (для типов «К», «N», «J», «Е», «Т», «R», «S», «В»), МЭК 60584-1:2013 (для типа «С»), JB/T 29822-2013 (для типа «D»).

(2) Рабочий диапазон измерений температуры конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТП и приведен в паспорте на изделие.

(3) - до +1900 °С - кратковременно.

Примечание - t - значение измеряемой температуры, °С.

Таблица 3 - Технические характеристики ТП

Наименование характеристики

Значение

Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 °С до +35 °С и относительной влажности от 30 % до 80 %, МОм (в зависимости от типа НСХ ТП), не менее - для ТП c НСХ типов «К», «N», «J», «Е», «Т» - для ТП c НСХ типов «R», «S», «В», «С», «D»

1000

500

Диаметр измерительной вставки, мм

от 0,3 до 25,0

Диаметр защитной арматуры, мм

от 0,5 до 48,0

Длина монтажной части ТП, мм

от 15 до 15000 (1)

Длина удлинительной шейки ТП, мм

от 30 до 500

Рабочие условия эксплуатации:

- диапазон температур окружающего воздуха, °С - относительная влажность воздуха, %, не более

от -40 до +80 90

Масса, кг

от 0,1 до 10 (в зависимости от модели и исполнения ТП)

(1) Но не менее десяти диаметров ТП

Таблица 4 - Показатели надежности ТП

Наименование характеристики

Значение

Средняя наработка до отказа (в зависимости от типа НСХ ТП и диапазона измерений), ч, не менее:

- для ТП c НСХ типов «К», «N», «J», «Е», «Т»

- в рабочем диапазоне до +300 °С;

55000

- в рабочем диапазоне свыше +300 °С до +800 °С;

40000

- для ТП c НСХ типов «R», «S», «В», «С», «D»

20000

Средний срок службы ТП (в зависимости от типа НСХ ТП), лет, не менее: - для ТП c НСХ типов «К», «N», «J», «Е», «Т»

5

- для ТП c НСХ типов «R», «S», «В»

2

- для ТП c НСХ типов «С», «D»

1

Знак утверждения типа

наносится на титульный лист паспорта типографским способом

Комплектность

Таблица 5 - Комплектность средств измерений

Наименование

Обозначение

Кол-во

Примечание

Преобразователь термоэлектрический

WR

1 шт.

исполнение в соответствии с заказом

Паспорт

-

1 экз.

-

Сведения о методах измерений

приведены в разделе «Проведение измерений» паспорта.

Нормативные документы

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски

Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. №147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»

Стандарт предприятия фирмы-изготовителя «Chongqing Nanpac Instrument Technology Co., Ltd.», Китай
