Термометры манометрические взрывозащищенные EBWTY
| Номер в ГРСИ РФ: | 96051-25 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | Nanyang Huaye Explosion Protected Instrument Co., Ltd., КИТАЙ |
Термометры манометрические взрывозащищенные EBWTY (далее по тексту - термометры) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки термометров в различных отраслях промышленности, а также для измерений температуры подшипников, их составных частей, опор и других механизмов электродвигателей.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96051-25 | ||||||||||||
| Действует | по 05.08.2030 | ||||||||||||
| Наименование | Термометры манометрические взрывозащищенные | ||||||||||||
| Модель | EBWTY | ||||||||||||
| Модификации |
EBdWTY-203 EBdWTY-203 EBWTY-203 |
||||||||||||
| Приказы |
№1601 от
05.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 31b3baab-1ab5-eb1c-9c15-eed5861fc614 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Nanyang Huaye Explosion Protected Instrument Co., Ltd., КИТАЙ, Middle Section of No.3 Road, No.2 Industrial Park, High-tech Zone, Nanyang City, Henan Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-631-207-2025 Государственная система обеспечения единства измерений. Термометры манометрические взрывозащищенные EBWTY. Методика поверки
(с 05.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
96051-25: Описание типа
2025-96051-25.pdf
Файл устарел
|
Скачать | 221.8 КБ | |
|
96051-25: Методика поверки
РТ-МП-631-207-2025
2025-mp96051-25.pdf
Файл устарел
|
Скачать | 1.8 MБ | |
|
96051-25: Описание типа
2025-96051-25-1.pdf
|
Скачать | 221.8 КБ | |
|
96051-25: Методика поверки
РТ-МП-631-207-2025
2025-mp96051-25-1.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Термометры манометрические взрывозащищенные EBWTY (далее по тексту - термометры) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки термометров в различных отраслях промышленности, а также для измерений температуры подшипников, их составных частей, опор и других механизмов электродвигателей.
Описание
Принцип действия измерителей основан на зависимости между температурой и давлением термометрического вещества - жидкости, находящейся в герметично замкнутой манометрической термосистеме. Манометрическая термосистема состоит из термобаллона, соединительного капилляра и манометрической пружины в виде трубки Бурдона. Под воздействием температуры на термобаллон термометра изменяется давление внутри манометрической системы, происходит деформация манометрической пружины, связанной со стрелкой отсчетного устройства (циферблата) через механизм усиления шестеренки и приводят стрелку во вращение.
Принцип действия термометров с термопреобразователем сопротивления основан на зависимости электрического сопротивления первичного чувствительного элемента (далее по тексту ЧЭ) от измеряемой температуры.
Термометры относятся к показывающим стрелочным приборам погружного типа и конструктивно выполнены в виде прямоугольного металлического корпуса для настенного монтажа, в котором размещены циферблат, кинематический механизм со стрелкой и манометрической пружиной в виде трубки Бурдона, с присоединенным при помощи капилляра термобаллоном в цилиндрическом корпусе из нержавеющей стали. В корпус термобаллона может быть встроен один или два термопреобразователя сопротивления (далее по тексту - ТС) с номинальной статической характеристикой преобразования (далее по тексту - НСХ) типа «Pt100» по ГОСТ 6651-2009. Схема соединения внутренних проводников с ЧЭ: 2-х, 3-х и 4-х проводная.
Внутри корпуса термометров (под съемной крышкой) размещена клеммная колодка для вывода проводов от термопреобразователя сопротивления или измерительный преобразователь (далее по тексту - ИП) для преобразования сигнала от термопреобразователя сопротивления в унифицированный электрический сигнал постоянного тока.
Термометры манометрические взрывозащищенные EBWTY изготавливаются следующих моделей: EBWTY-203, EBWTY-205, EBWTY-203Z/2, EBWTY-205Z/2, EBdWTY-203, EBdWTY-205, EBdWTY-203Z/2, EBdWTY-205Z/2, различающихся между собой конструктивным исполнением.
Корпус термометра моделей EBWTY-203Z/2, EBWTY-205Z/2, EBdWTY-203Z/2, EBdWTY-205Z/2, заполнен демпфирирующей жидкостью для обеспечения устойчивости к воздействию вибрации. Схема составления условного обозначения термометров в зависимости от исполнения приведена в таблице 1.
Фотографии общего вида термометров манометрических EBWTY с указанием мест нанесения заводского номера и знака поверки приведены на рисунке 1.
Таблица 1 - Схема составления условного обозначения термометров
|
Термометр манометрический взрывозащищенный 1 2— 3 4 / 5 6 7 8 | |
|
Исполнение термометра | |
|
EBd |
Низкотемпературное |
|
EB |
Стандартное |
|
Тип термометра | |
|
WTY |
Термометр манометрический |
|
Тип выходного сигнала | |
|
203 |
Унифицированный электрический сигнал постоянного тока (от 4 до 20 мА) |
|
205 |
Сигнал активного электрического сопротивления от термопреобразователя сопротивления |
|
Тип корпуса термометра | |
|
Z |
Виброустойчивый (циферблат заполнен силиконовым маслом) |
|
Обозначение отсутствует |
Стандартный |
|
Количество термопреобразователей сопротивления | |
|
2 |
Термометр укомплектован двумя термопреобразователями сопротивления |
|
Обозначение отсутствует |
Термометр укомплектован одним термопреобразователем сопротивления |
|
Класс допуска термопреобразователя сопротивления | |
|
А |
А |
|
В |
В |
|
Исполнение монтажной части термометра | |
|
L |
угловое |
|
Обозначение отсутствует |
прямое |
|
Класс точности термометра | |
|
1.5 |
1.5 |
|
2.0 |
2.0 |
Заводской номер термометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом лазерной гравировки на циферблат и/или на маркировочную табличку, прикрепленную к корпусу термометра, и/или на шильдик (или этикетку) прибора.
Конструкция термометров предусматривает нанесение знака поверки на защитное стекло.
Пломбирование термометров не предусмотрено.

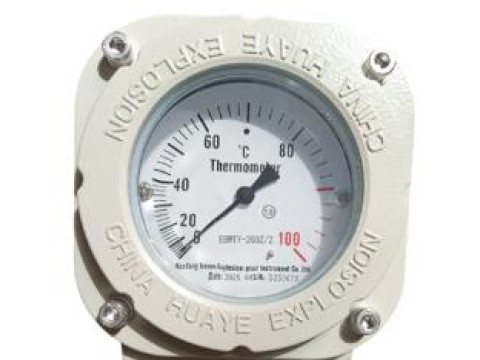

Место
Место нанесения
знака поверки
нанесения заводского номера

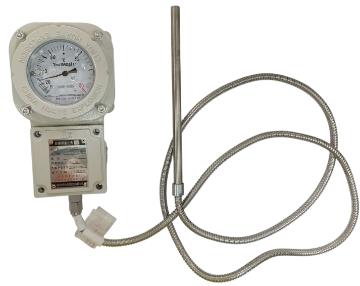

Рисунок 1 - Общий вид термометров манометрических взрывозащищенных EBWTY с указанием мест нанесения заводского номера и знака поверки
Технические характеристики
Метрологические и основные технические характеристики термометров манометрических взрывозащищенных EBWTY приведены в таблицах 2 и 3.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры манометрического термометра, °С |
от +40 до +100 |
|
Диапазон показаний температуры манометрического термометра (шкала), °С |
от 0 до +100 |
|
Цена деления шкалы, °С |
2 |
|
Пределы допускаемой приведенной погрешности измерений температуры (от диапазона показаний (шкалы)) (1), % |
±1,5 ±2,0 |
|
Класс точности манометрического термометра(2) |
1.5 2.0 |
|
Диапазон измерений температуры встроенного ТС, °С |
от 0 до +100 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Номинальное значение сопротивления встроенного ТС при 0 °С (Ro), Ом |
100 |
|
Класс допуска ЧЭ встроенного ТС по ГОСТ 6651-2009 |
А(4), В |
|
Пределы допускаемого отклонения сопротивления встроенного ТС от НСХ в температурном эквиваленте в зависимости от класса допуска (допуск) по ГОСТ 6651-2009, °С: - класс допуска «А» - класс допуска «В» |
±(0,15 + 0,002-| 11(3)) ±(0,30 + 0,005-| 11) |
|
Диапазон выходного аналогового сигнала, мА |
от 4 до 20(5) |
|
Пределы допускаемой основной абсолютной погрешности термометра при измерении температуры при помощи ТС с аналоговым выходным сигналом, °С: - для ТС класса допуска «А» - для ТС класса допуска «В» |
±(0,65 + 0,002-| 11) ±(0,80 + 0,005-| 11) |
|
Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры от +15 °С до +25 °С включ. на каждый 1 °С, °С/1 °С |
±0,0025 |
|
Примечания: (1) - Вариация показаний манометрического термометра не превышает значений допускаемой приведенной погрешности. (2) - Данный класс точности нормирован только в технической документации фирмы-изготовителя и наносится на циферблат термометра. (3) - Itl - абсолютное значение температуры, °С, без учета знака. (4) - Класс допуска «А» применим только для ТС с 3-х и 4-х проводной схемой соединения внутренних проводников с ЧЭ. (5) - Соответствует диапазону измерений температуры встроенного ТС от 0 °С до 100 °С. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Сопротивление электрической изоляции ТС при температуре от +15 °С до +35 °С и относительной влажности воздуха от 30 % до 80 % (при 100 В постоянного тока), МОм, не менее |
100 |
|
Длина соединительного капилляра, мм, не более |
5000 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Длина монтажной части термобаллона, мм |
от 35 до 500 |
|
Диаметр корпуса термобаллона, мм |
от 6 до 16 |
|
Габаритные размеры корпуса термометра (длина х высота х глубина), мм, не более |
106x184x61 |
|
Масса, кг, не более |
3 |
|
Напряжение питания постоянного тока ТС с ИП, В |
от 12 до 28 (24)(1) |
|
Маркировка взрывозащиты |
1Ex db IIB T6 Gb 1Ex db IIC T6 Gb Ex tb IIIC Т80°С Db |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 |
|
Нормальные условия эксплуатации (для термометров с ТС с ИП), °С |
от +15 до +25 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - стандартное исполнение - низкотемпературное исполнение - относительная влажность воздуха, %, не более |
от -20 до +45 от -55 до +45 95 (без конденсации) |
|
Примечание: (1) - номинальное значение. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
100 000 |
Знак утверждения типа
наносится на титульный лист паспорта на термометр типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр манометрический взрывозащищенный |
EBWTY |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Техническое описание изделия» паспорта.
Нормативные документы
ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия «Nanyang Huaye Explosion Protected Instrument Co., Ltd.», Китай.
