Газоанализаторы поточные ЭкоСпектр-888 (далее - газоанализаторы) предназначены для непрерывного измерения концентраций сероводорода (H2S), диоксида серы (SO2) и их соотношения в хвостовых газах на установках производства серы, серных ямах на предприятиях нефтехимической, нефтеперерабатывающей, газоперерабатывающей и других отраслей промышленности.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96052-25 | ||||||
| Действует | по 08.08.2030 | ||||||
| Наименование | Газоанализаторы поточные | ||||||
| Модель | ЭкоСпектр-888 | ||||||
| Приказы |
№1618 от
08.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0abfb703-51eb-13ad-49a8-c5a26d6ce73e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "НПП "ЭКОХИМПРИБОР", РОССИЯ, 141980, Московская область, г.о. Дубна, г. Дубна, ул. Университетская, д. 11, стр. 14
Поверка
| Методика поверки / информация о поверке |
МП-705-2025 Государственная система обеспечения единства измерений. Газоанализаторы поточные ЭкоСпектр-888. Методика поверки
(с 08.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96052-25: Описание типа
2025-96052-25.pdf
Файл устарел
|
Скачать | 441.7 КБ | |
|
96052-25: Методика поверки
МП-705-2025
2025-mp96052-25.pdf
Файл устарел
|
Скачать | 2 MБ | |
|
96052-25: Описание типа
2025-96052-25-1.pdf
|
Скачать | 441.7 КБ | |
|
96052-25: Методика поверки
МП-705-2025
2025-mp96052-25-1.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Газоанализаторы поточные ЭкоСпектр-888 (далее - газоанализаторы) предназначены для непрерывного измерения концентраций сероводорода (H2S), диоксида серы (SO2) и их соотношения в хвостовых газах на установках производства серы, серных ямах на предприятиях нефтехимической, нефтеперерабатывающей, газоперерабатывающей и других отраслей промышленности.
Описание
Принцип измерения основан на дифференциальной оптической абсорбционной спектрометрии в ультрафиолетовом диапазоне (DOAS) (избирательное поглощение ультрафиолетового излучения определяемым газом в проточной камере). В качестве источника ультрафиолетового излучения используется ксеноновая лампа. Оптический сигнал передается по оптоволокну на голографическую решетку для разложения в спектр поглощения определяемого газа. Матрица диодных датчиков преобразует эти оптические сигналы в электрические. После обработки значение сигналов пересчитывается в значения концентраций компонентов.
Газоанализатор состоит из трех стальных защитных шкафов:
- шкаф подготовки воздуха (далее - шкаф DB1);
- шкаф анализаторный продуваемый (далее - шкаф DB2);
- шкаф горячей пробоподготовки с измерительной ячейкой (далее - шкаф DBH1).
Шкафы защитные DB1 и DBH1 выпускаются в исполнении ЭкоТерм-Ш.
Газоанализатор устанавливается непосредственно на трубопровод. Отбор пробы осуществляется погружным зондом.
Шкаф DBH1 включает в себя пробоотборное устройство и измерительную ячейку, оптический сигнал с которой передается на аналитический блок, расположенный в шкафу DB2.
Шкаф DB2 обеспечивает управление всеми системами газоанализатора в автоматическом режиме и выдачу значений концентраций компонентов и их соотношения.
Шкаф DB1 служит для подготовки сжатого воздуха для продувки газоанализатора и подачи калибровочных газов.
Шкафы DB1, DB2 и DBH1 оснащены внутренней системой поддержания заданной температуры, благодаря чему температура окружающей среды, соответствующая условиям эксплуатации, не влияет на метрологические характеристики газоанализатора.
Газоанализатор оснащен дополнительной функцией перевода значений концентрации определяемого компонента, выраженной в объемных долях (%, млн-1), в массовую концентрацию (мг/м3).
Газоанализатор оборудован кнопками управления и ЖК-дисплеем, на котором отображается значение концентраций определяемых компонентов (%, мг/м3, млн-1) и их соотношение.
На рисунке 1 приведен общий вид газоанализатора, оснащенного (опционально) стойкой для шкафа DBH1.
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение объемной доли определяемых компонентов;
- сигнализация о превышении заданных пороговых значений концентрации определяемых компонентов или их соотношения через релейные выходы;
- выдача унифицированных токовых сигналов от 4 до 20 мА и (или) цифровых сигналов по протоколу Modbus RTU (RS-485).
Нанесение знака поверки на газоанализаторы не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом термопечати на идентификационную табличку (рисунок 2), закрепленную на корпусе шкафа DB1, а также идентичный серийный номер наносится на идентификационную табличку каждого шкафа, входящего в состав газоанализатора.
производится при помощи
Пломбирование от несанкционированного доступа стикер-наклейки (рисунок 1).
Место размещения идентификационной таблички
Место нанесения пломбы
Место нанесения пломбы

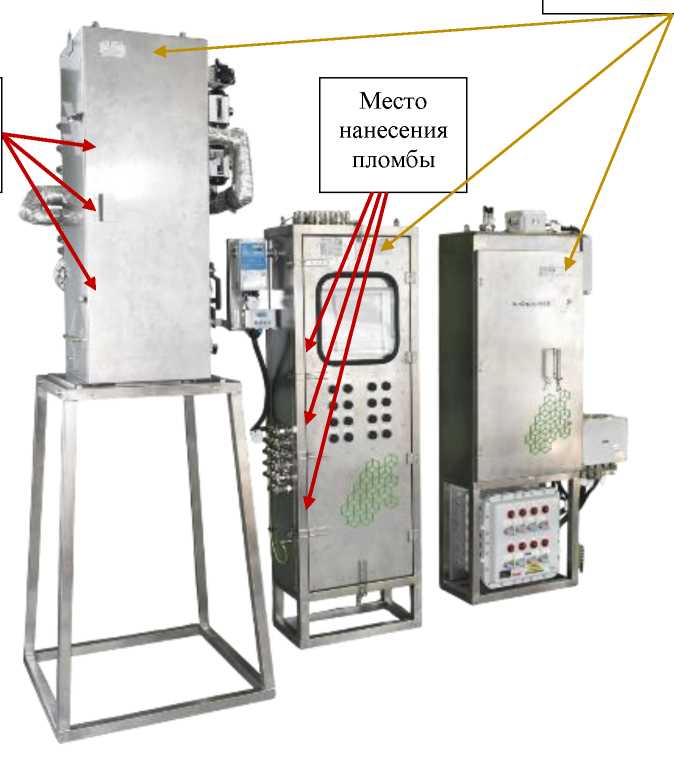

Рисунок 1 - Общий вид газоанализаторов поточных ЭкоСпектр-888
Рисунок 2 - Идентификационная табличка
|
О ■■■ 1ЭКОХИМПРИБОР 1 Л МД ЛИ 1И4А, 3KClJltJI ИН, 3®ФЬК 1 ИННОС 1 ь |
ООО 'Н1П ’ЭФХИМТЙВОГ К1965 Мсскойаян ri&i, г, ил. Унсепсшпетскац 1Т1 сщ 14 .7 Й961 2'94)6-71 .nfoCPecnhiirprijor.ru | ||||
|
1 □зоанолизоглор лотовый ЭкоСпектр-888 Серийный № S0001 |
ЕИ1Ы© |
0И |
,® | ||
|
Лштю ииинйления |
оЬгцст. 2024 | ||||
|
Степень jouuiny no ILLI 1i.25i.-20b, -Е 1-енев |
IA65 | ||||
|
Степень эоюитн па Г 0L1 ILL 60079-2-2011 не пени? |
Р4Х |
Ь НГ П О) X Сеэтифлсп! аптЬетсшВия Тр ТС 012/2011 № ЕАЗЕ RU E-7UAAfi7.B.D1306/2i. ТЧ 265'1534]Т]-П7т16Й-?П?4 спо+ыи гаэоозализапоо 3<nLnEflro-88a | |||
|
РиВочсв тенщипци жр срейЫ |
-60.. *50 |
■с | |||
|
Лишение гцибы |
неьев 4 |
Всц | |||
|
Темперятро прсйы |
ГЕНЕЕ 250 |
■с | |||
|
Монц ие Бени |
юоа |
KZ | |||
|
Осранвтры зпектропимния |
230В. 50Гц. 7300 От | ||||
|
GfentH) b России | |||||
|
Орган гш сертификация ОС UCB3 ООО 'НАНИО ЮТ RAJU11WS7 | |||||
|
А гшчпршгшг1 /*\ НЕ ОТКРЫВАТЬ, ЕСЛИ / ■ \ УСТРОЙСТВО „ / } \ ПОЦ НЛГРЯЖЕНРЕМ Q | |||||
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) обеспечивает настройку газоанализатора, обработку данных об измеренных значениях концентраций определяемых компонентов, отображение их значений на дисплее, управление внутренними компонентами газоанализатора и их диагностику.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V03B3 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | |
|
Алгоритм вычисления цифрового идентификатора ПО |
Технические характеристики
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 5.
Таблица 2 - Основные метрологические характеристики
|
Определяемый компонент (измерительный канал) |
Диапазон измерений объемной доли определяемого компонента |
Участок диапазона, в котором нормируется основная погрешность |
Пределы допускаемой приведенной погрешности1) |
|
Сероводород (H2S) |
от 0 до 50000 -1 млн 1 |
от 0 до 500 млн-1 включ. |
±10 % |
|
св. 500 до 1000 млн-1 включ. |
±8 % | ||
|
св. 1000 до 5000 млн-1 включ. |
±5 % | ||
|
св. 0,5 до 5 % |
±3,5 % | ||
|
Диоксид серы (SO2) |
от 0 до 50000 —1 млн 1 |
от 0 до 500 млн-1 включ. |
±9 % |
|
св. 500 до 1000 млн-1 включ. |
±7 % | ||
|
св. 1000 до 5000 млн-1 включ. |
±5 % | ||
|
св. 0,5 до 2,5 % включ. |
±4 % | ||
|
св. 2,5 до 5 % |
±3,5 % |
1) - Приведена к нормирующему значению - верхнему пределу измерений (ВПИ) поддиапазона.
Примечание - Значение верхнего предела диапазона измерений соответствует значению верхнего предела измерений любого участка диапазона таблицы и приводится в паспорте.
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности за счет изменения расхода газа, в долях от пределов допускаемой основной погрешности |
±0,51) |
|
Время установления показаний (Т90), с, не более |
15 |
|
1) - Основная погрешность нормирована при значениях расхода газа в диапазоне от 70 до 75 л/ч, расход газа может изменяться в диапазоне от 60 до 80 л/ч. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
230 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, кВт, не более |
7,3 |
|
Габаритные размеры (В*ШхД), мм, не более: - шкаф DBH1 |
1500x600x600 |
|
- шкаф DB1 |
2250x900x450 |
|
- шкаф DB2 |
2250x900x450 |
|
Масса, кг, не более |
1000 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -60 до +50 90 от 84 до 106 |
|
Время прогрева, мин, не более |
60 |
|
Маркировка взрывозащиты |
1Ex IIC T3 Gb Х / 2Ex IIC T3 Gc X / 1Ex IIB T3 Gb Х / 2Ex IIB T3 Gc Х / |
|
Степень защиты от внешних воздействий: - по ГОСТ IEC 60079-2-2013 (для шкафов DB2) - по ГОСТ 14254-2015 (для шкафов DBH1 и DB1) |
IP4X IP65 |
|
Категория климатического исполнения по ГОСТ 15150-69 |
1 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
36000 |
|
Назначенный срок службы, лет |
10 |
Знак утверждения типа
наносится на идентификационную табличку методом термопереноса, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплектность поставки газоанализаторов приведена в таблице 6.
Таблица 6 - Комплект поставки газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор поточный |
ЭкоСпектр-888 |
1 шт. |
|
Паспорт газоанализатора |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Запасные части (опционально)1) |
- |
- |
|
1) - определяется заказом | ||
Сведения о методах измерений
приведены в разделе 5 «Эксплуатация» Руководства по эксплуатации.
Нормативные документы
ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда (ССБТ). Изделия электротехнические. Общие требования безопасности»
ГОСТ Р МЭК 61326-1-2014 «Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования»
ГОСТ 31610.0-2019 (IEC 60079-0:2017) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»
ГОСТ IEC 60079-2-2013 «Взрывоопасные среды. Часть 2. Оборудование с видом взрывозащиты «оболочки под избыточным давлением «р»
ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ТУ 26.51.53-010-15701168-2024 «Газоанализаторы поточные ЭкоСпектр-888.
Технические условия»
